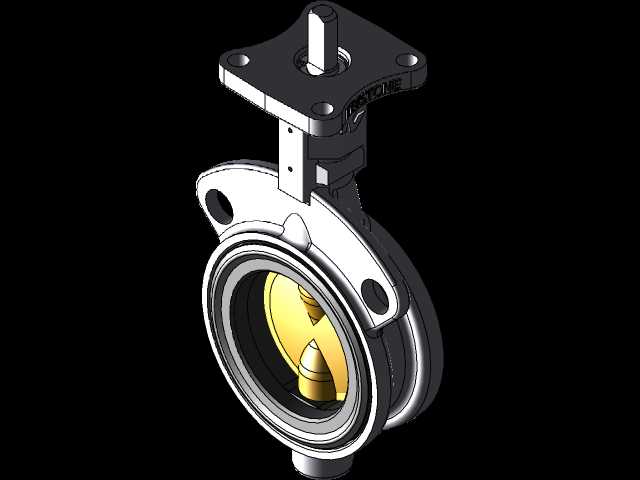

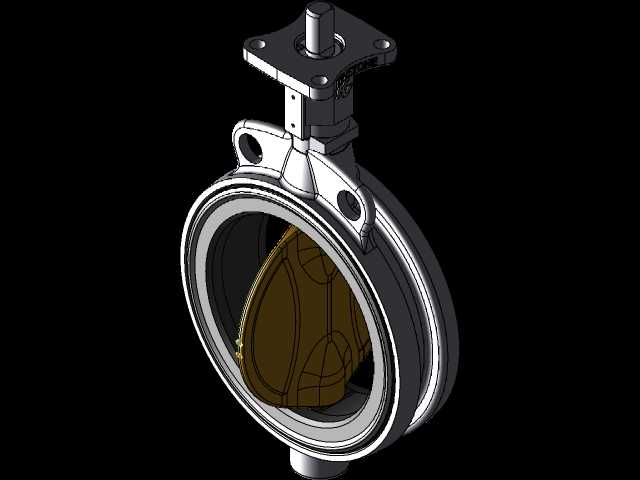

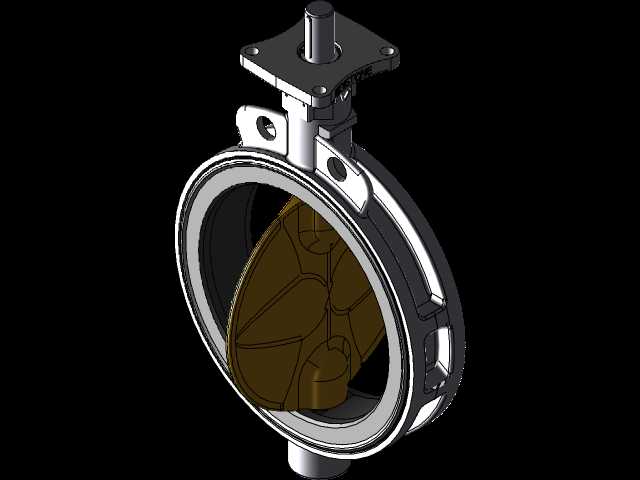

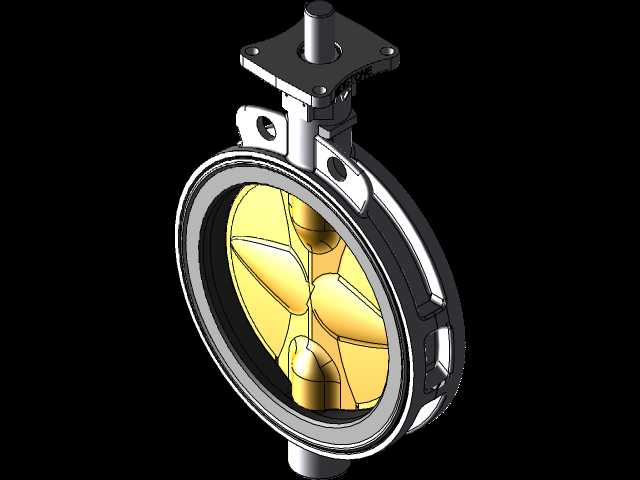

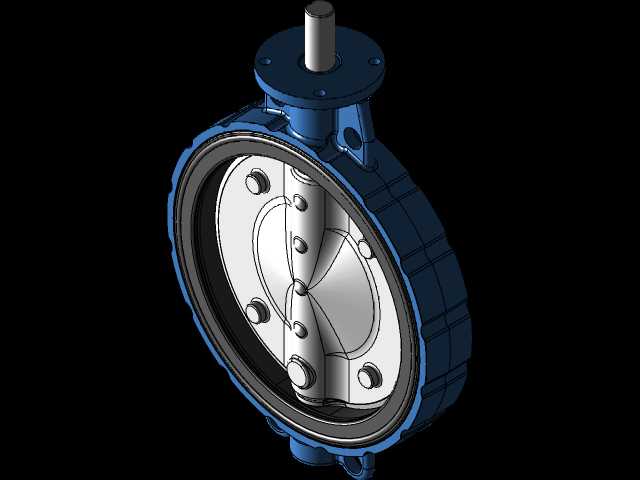

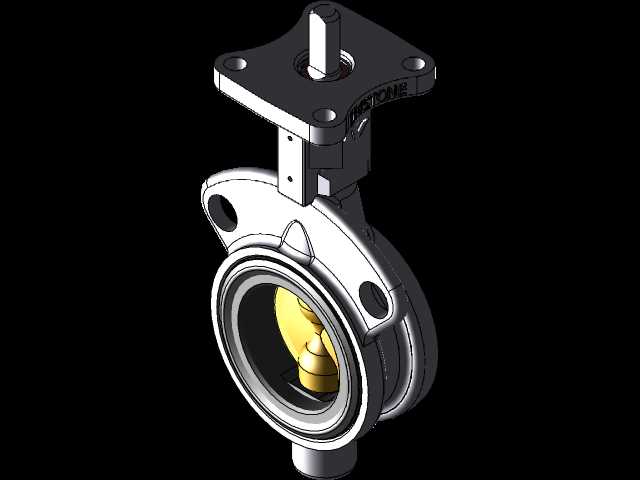

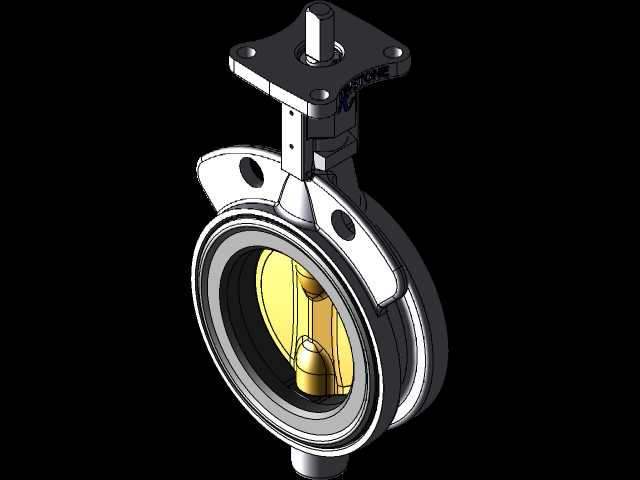

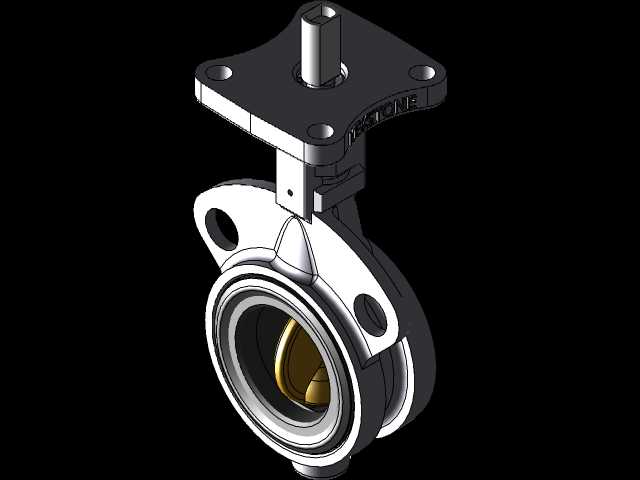

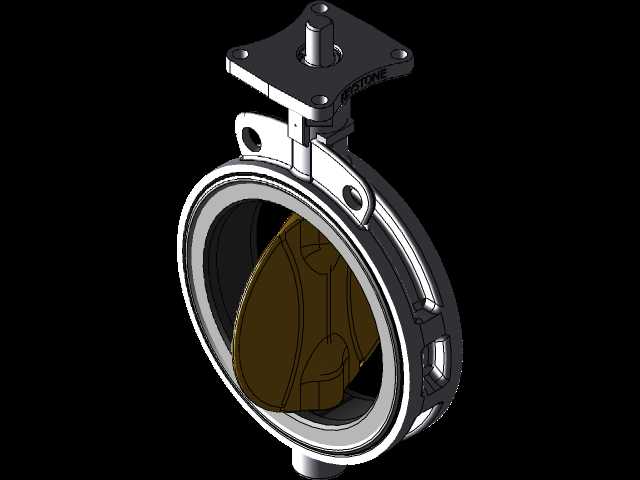

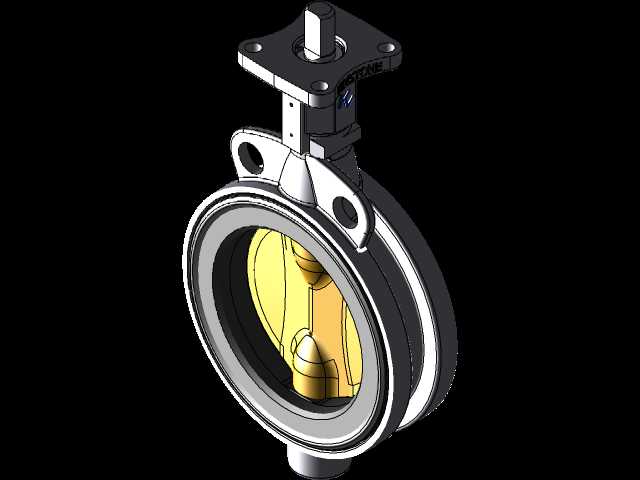

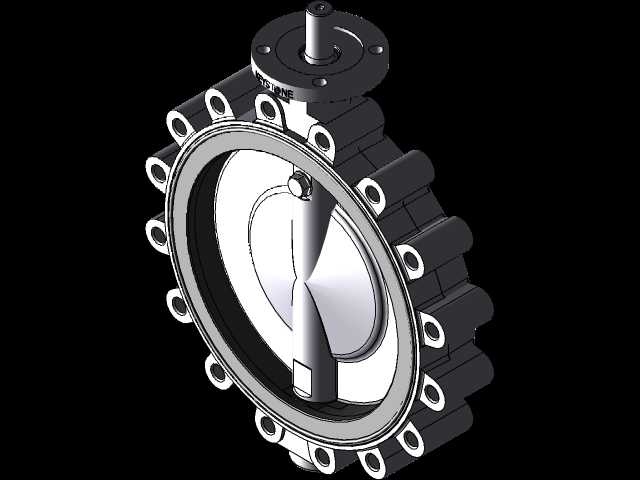

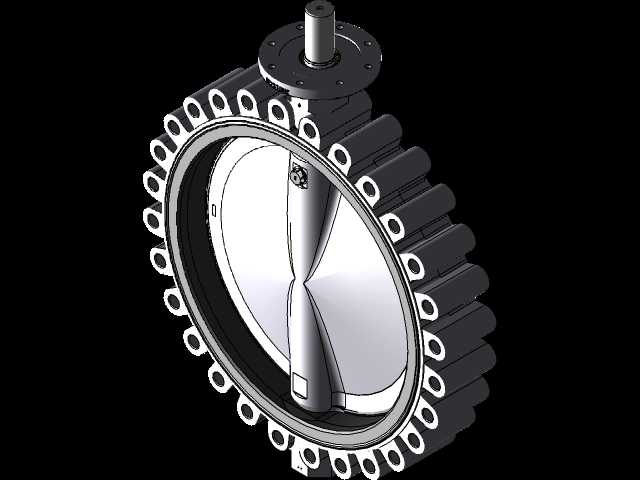

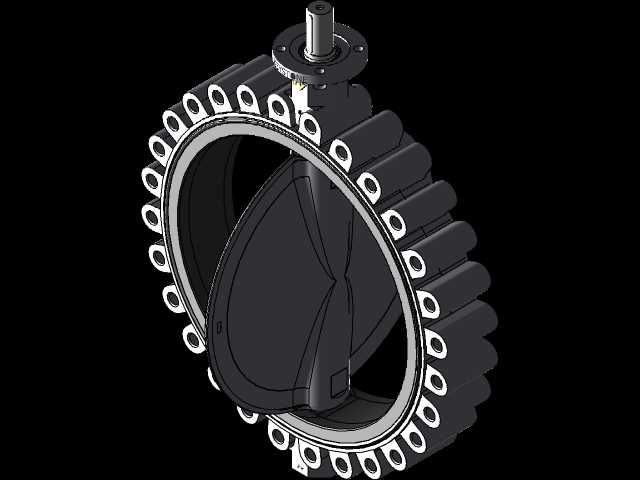

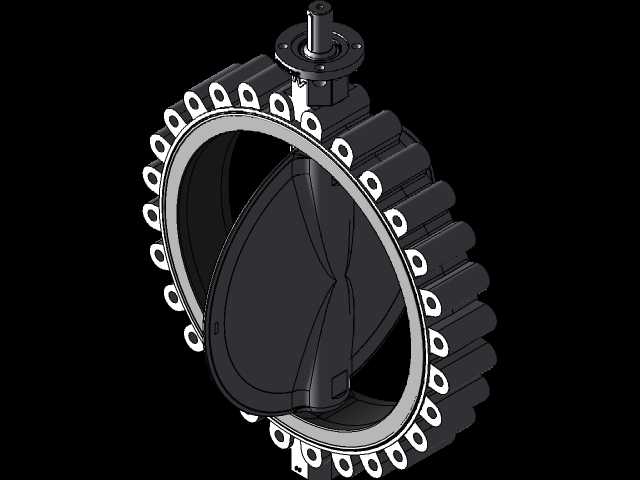

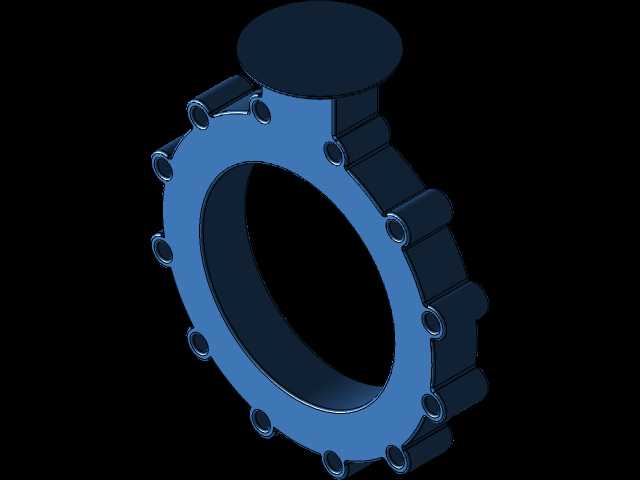

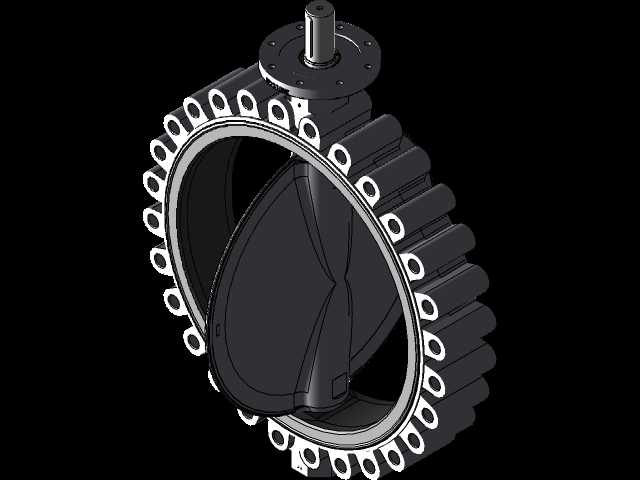

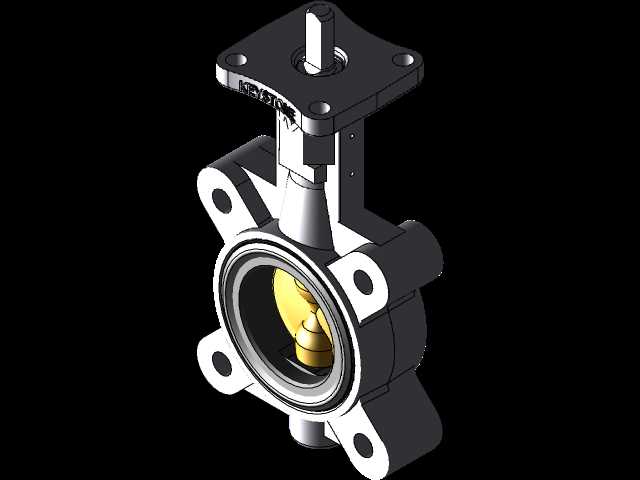

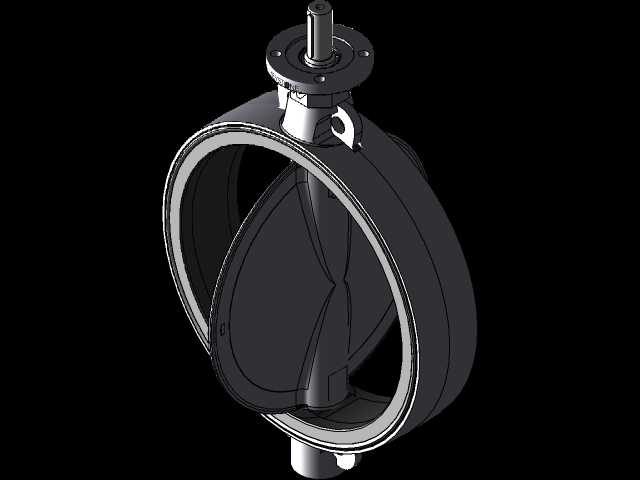

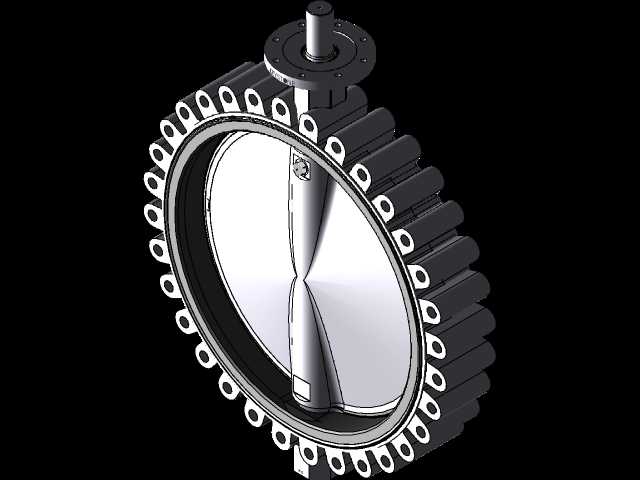

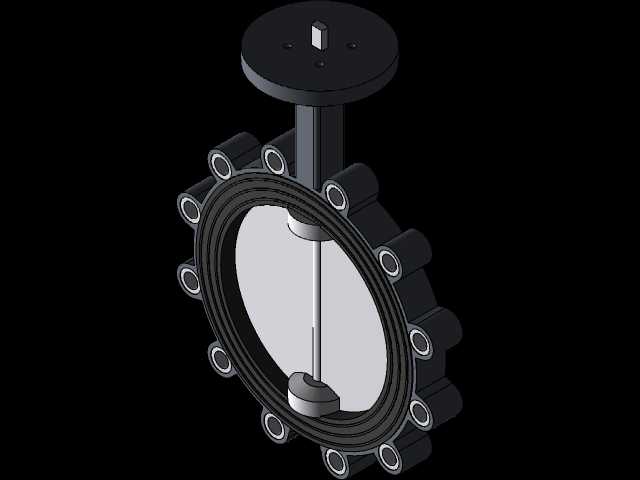

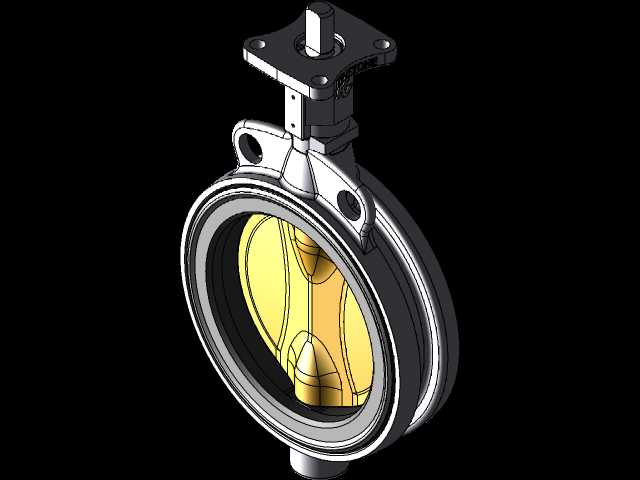

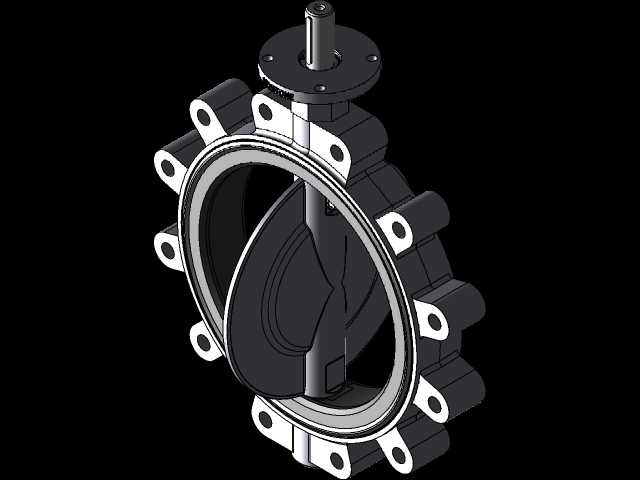

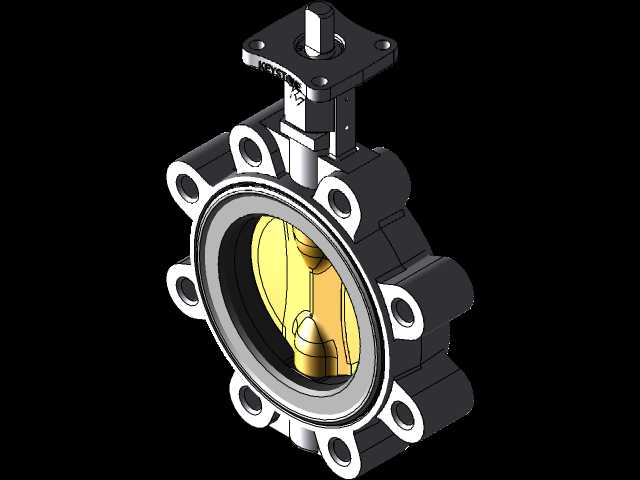

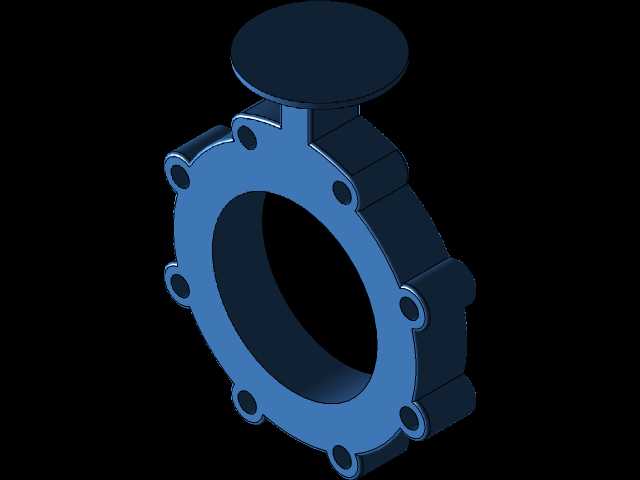

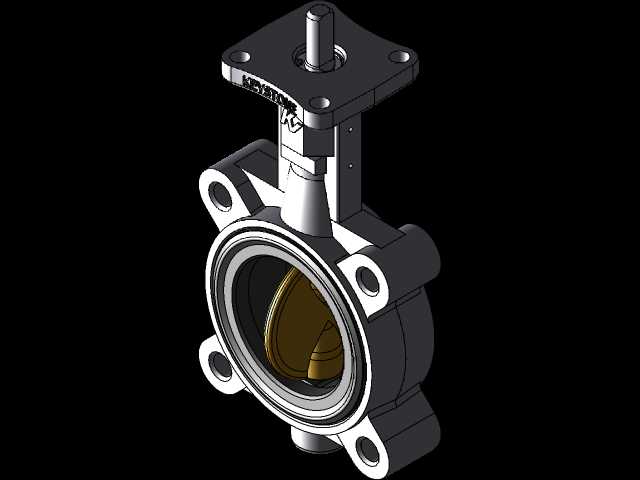

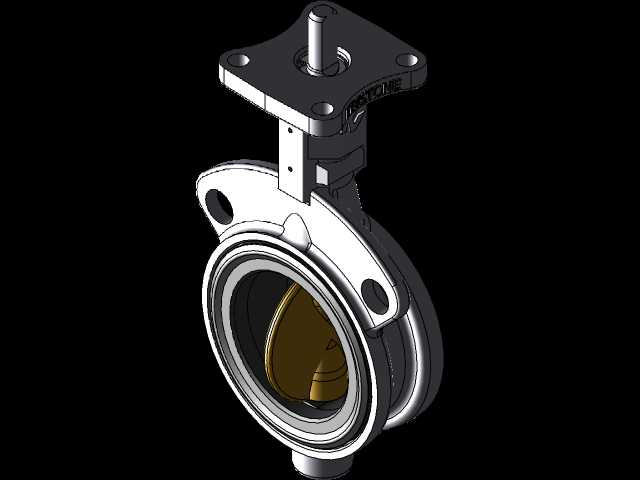

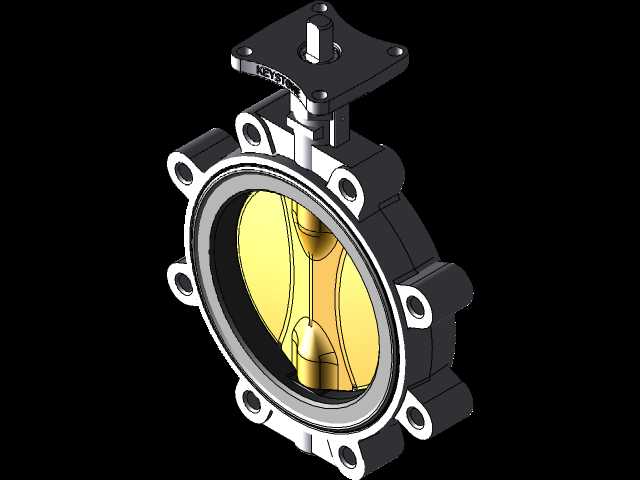

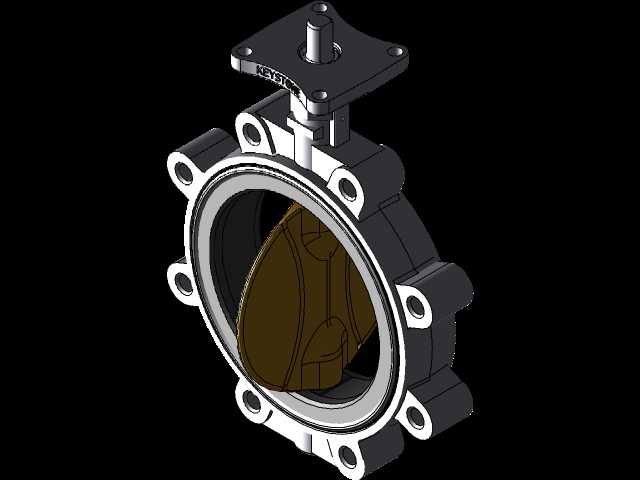

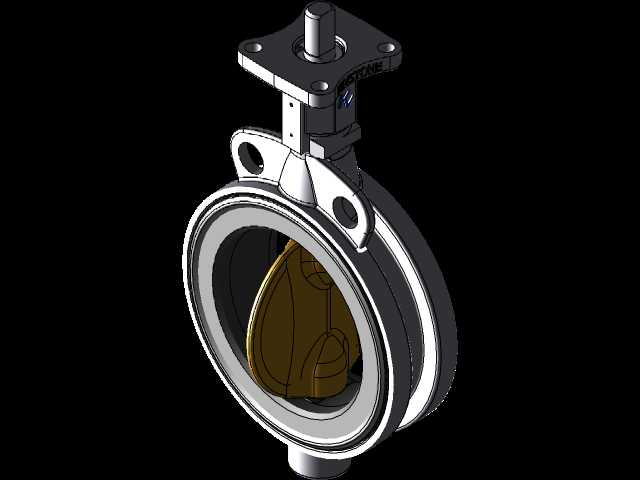

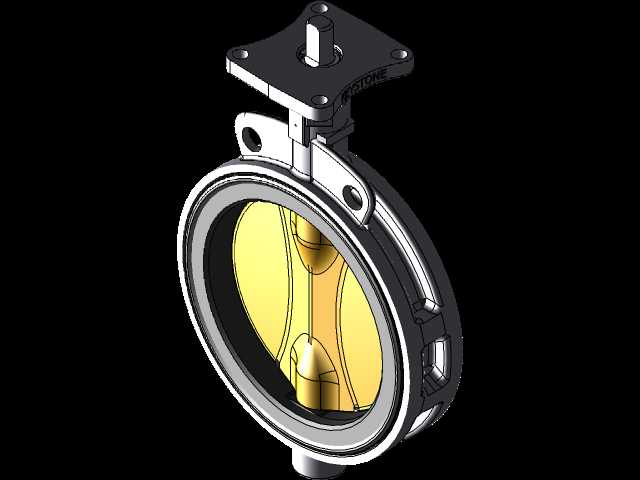

对夹式Keystone蝶阀三维结构设计

这款对夹式蝶阀是工业流体管路系统中应用极为广泛的截断与调节类阀件，常见于市政给排水管网、暖通空调循环水系统、化工介质输送管线、食品医药洁净流体管路以及船舶动力管系等场景，核心作用是通过阀板的回转动作实现管路通断控制，也可在一定开度范围内调节管路内流体的流量与压力，相比同通径的闸阀、截止阀，蝶阀具备结构长度短、整体重量轻、启闭操作力矩小的优势，非常适合安装空间局促、管线排布紧凑的管段位置。从功能特性来看，该蝶阀采用中线型密封结构，阀板回转中心与阀杆轴线、密封面中心重合，启闭过程中阀板沿固定轴线做90度回转，全开状态下阀板与管路流向平行，流体通过时的压损极低，不会造成明显的管路压降；全关状态下阀板外缘的密封件与阀体内壁紧密贴合，可实现可靠的介质截断，适配水、油品、弱腐蚀性气体等多种常规工业介质。在设计思路上，这款蝶阀采用对夹式连接结构，阀体本身不带法兰凸缘，安装时只需将阀体夹在两端管路的法兰片之间，通过穿装法兰螺栓即可完成固定，大幅压缩了阀体自身的轴向尺寸，也降低了整体材料用量与制造成本；顶部设置标准化的方轴驱动连接座，既可以配套手柄做手动操作，也能直接加装气动、电动执行机构实现远程自动控制，适配不同自动化等级的管路系统需求。从安装边界来看，这类对夹式蝶阀的安装无需在管路上预留过长的拆装空间，阀体上下端的阀杆支撑结构做了加强设计，可承受管路内介质的长期冲击，阀板的回转轮廓完全控制在阀体通径范围内，安装时不会与两侧法兰、相邻管路部件发生运动干涉，阀座采用嵌入式安装结构，长期使用出现密封磨损后，可快速更换密封件无需整体更换阀体，大幅降低后期运维成本。整体结构设计充分考虑了工业现场的安装、操作与维护需求，各部件的配合间隙、运动行程都经过合理校核，既保证了启闭动作的顺畅性，也兼顾了密封可靠性与结构耐用性。
