板料连续冲切伺服飞刀台结构设计

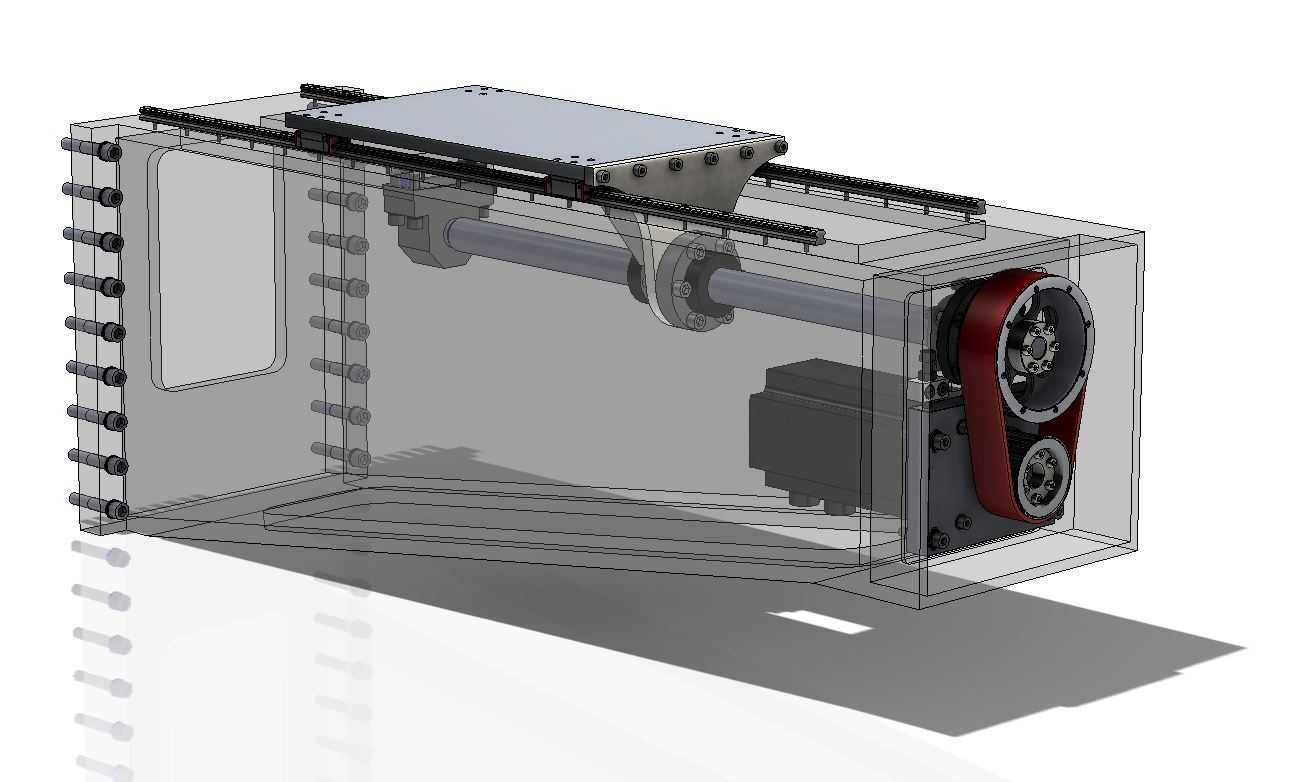

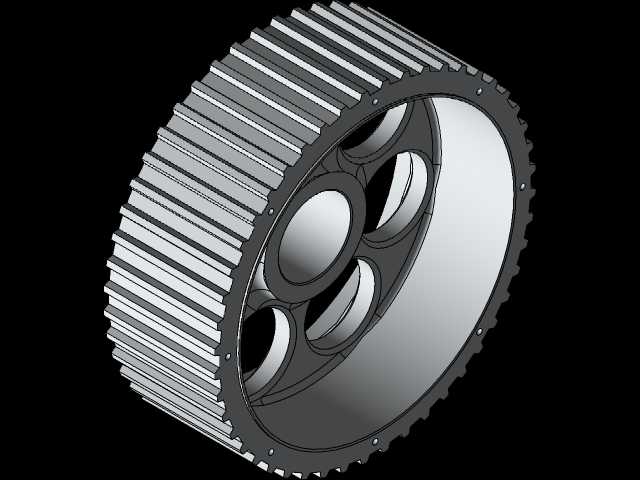

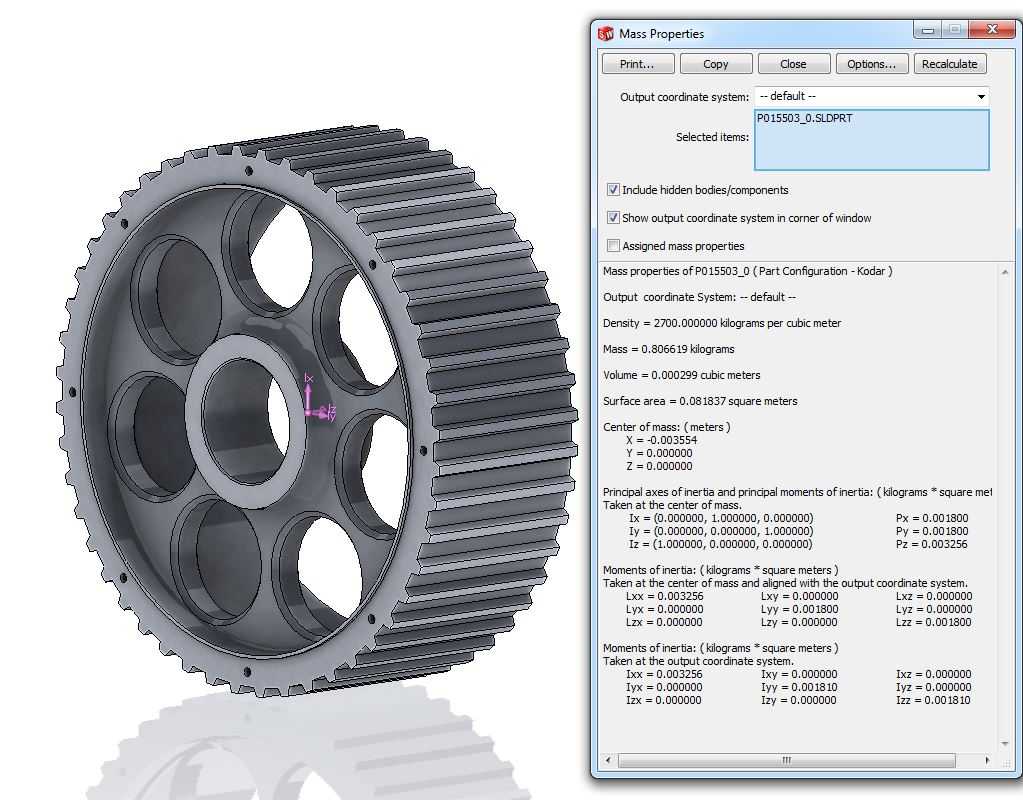

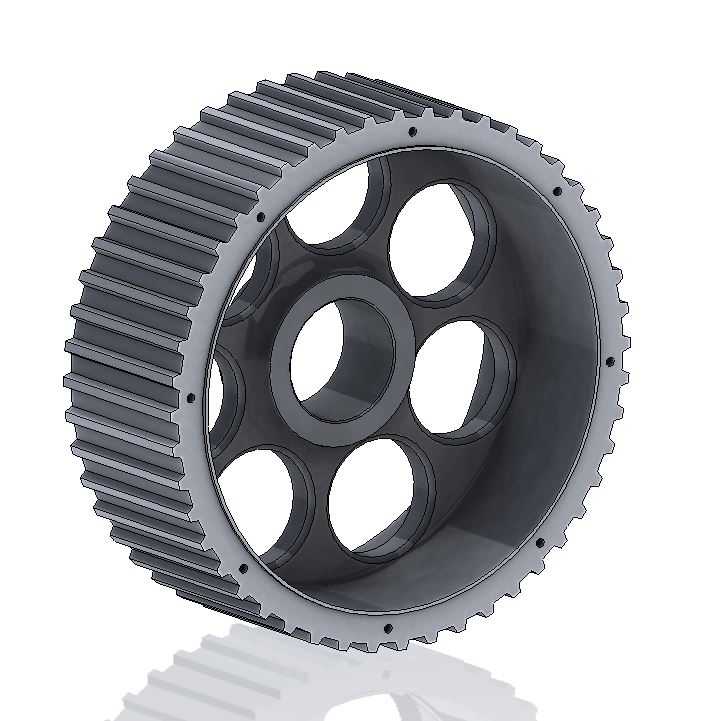

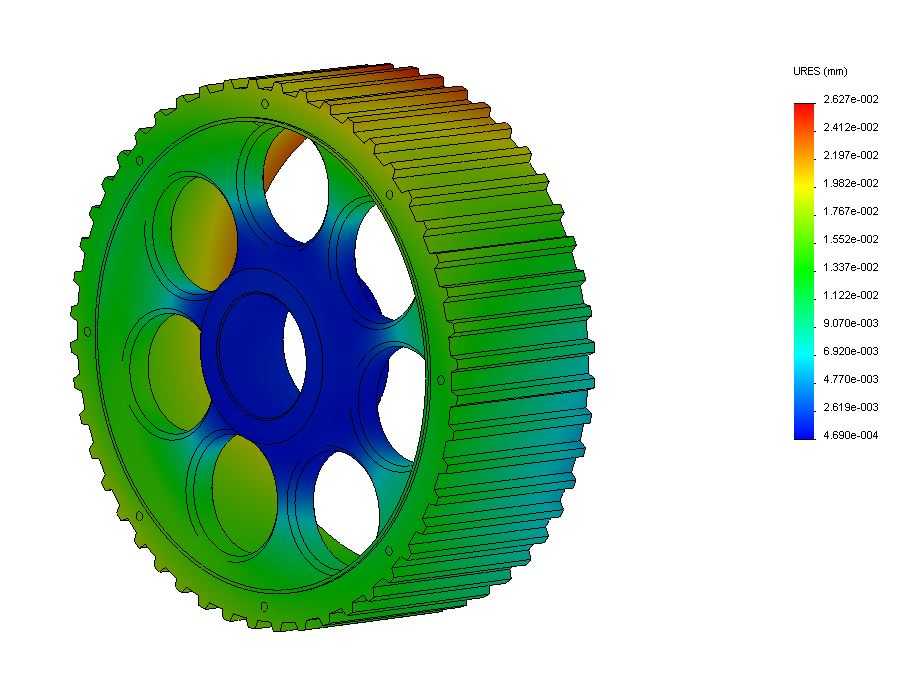

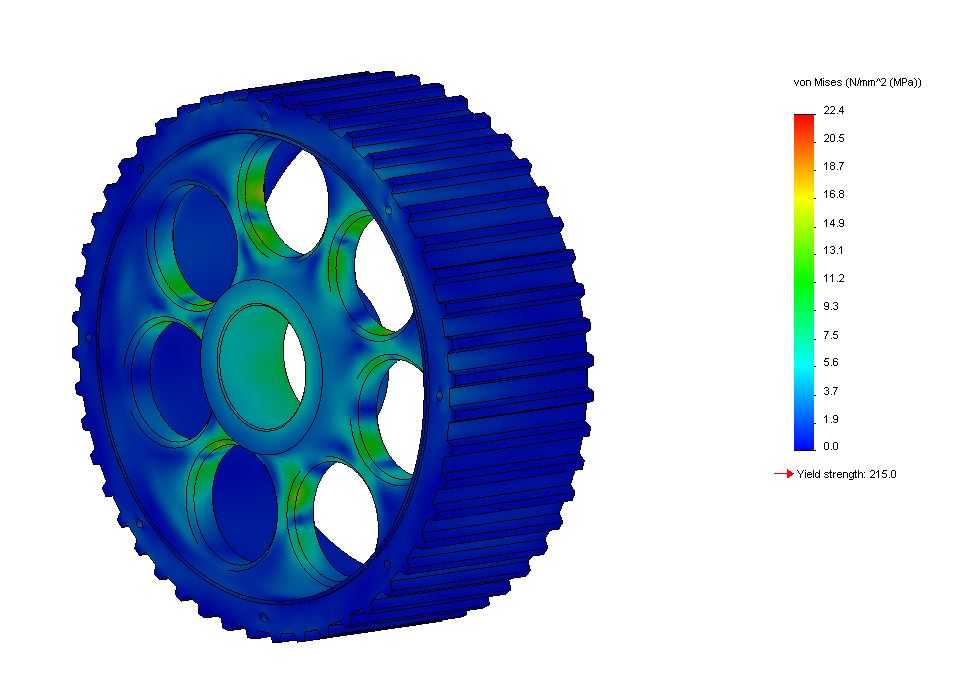

这款伺服飞刀台主要应用于卷材连续加工生产线的飞剪工序，适配金属薄板、带材等物料的不间断送料加工场景，在板料持续向前输送的过程中无需停顿送料动作，即可同步完成冲孔、裁切作业，将连续进给的板料切割为设定长度的成品段，广泛适配钣金加工、五金冲压、金属卷材分切等生产线的在线裁切需求，能够有效消除传统停料裁切带来的生产节拍浪费，大幅提升连续生产线的加工效率。设备核心功能为随动同步冲切，搭载伺服驱动系统配合同步带-齿轮二级传动结构，将伺服电机的旋转动力精准传递至飞刀执行端，可根据前端送料速度实时匹配飞刀的运行线速度，保证裁切瞬间飞刀与板料进给速度完全同步，避免裁切过程中出现板料拉扯、切口变形、尺寸偏差等问题，同时可兼容不同厚度、不同材质的板料冲切需求，通过参数调整即可适配不同裁切长度的生产要求。在设计过程中，核心优化方向围绕传动系统的轻量化与动态响应性能展开，重点对齿轮传动副进行了多轮迭代优化，通过对齿轮参数、齿形结构、带轮传动比的匹配计算，在保证传动强度与刚性的前提下大幅降低了传动齿轮的整体质量，有效减小了传动端的转动惯量，让伺服电机可以获得更快的加减速响应速度，缩短飞刀往复动作的周期，进一步提升生产线的最高运行速度，同时更低的转动惯量也能降低伺服电机的负载扭矩需求，减少设备运行过程中的能耗与传动冲击。设备整体采用箱式集成结构设计，外部为封闭式框架壳体，内部集成伺服驱动单元、传动组件、飞刀安装滑台与直线导轨导向结构，飞刀滑台通过线性导轨安装在设备上部的安装平面，可沿板料进给方向做往复直线运动，传动组件全部内置在箱体内部，可避免加工过程中产生的金属碎屑、粉尘进入传动部位影响运行精度。设备安装边界规整，底部与侧部预留标准化安装孔位，可直接对接各类连续送料生产线的机架，上部滑台预留通用刀具安装接口，可根据加工需求更换冲孔、裁切、压印等不同功能的刀具组件，适配多工序的在线加工需求，整体结构紧凑，占用生产线空间小，安装调试便捷，传动部件封闭设计也降低了日常维护的频次，适合长时间连续运行的工业生产场景。
