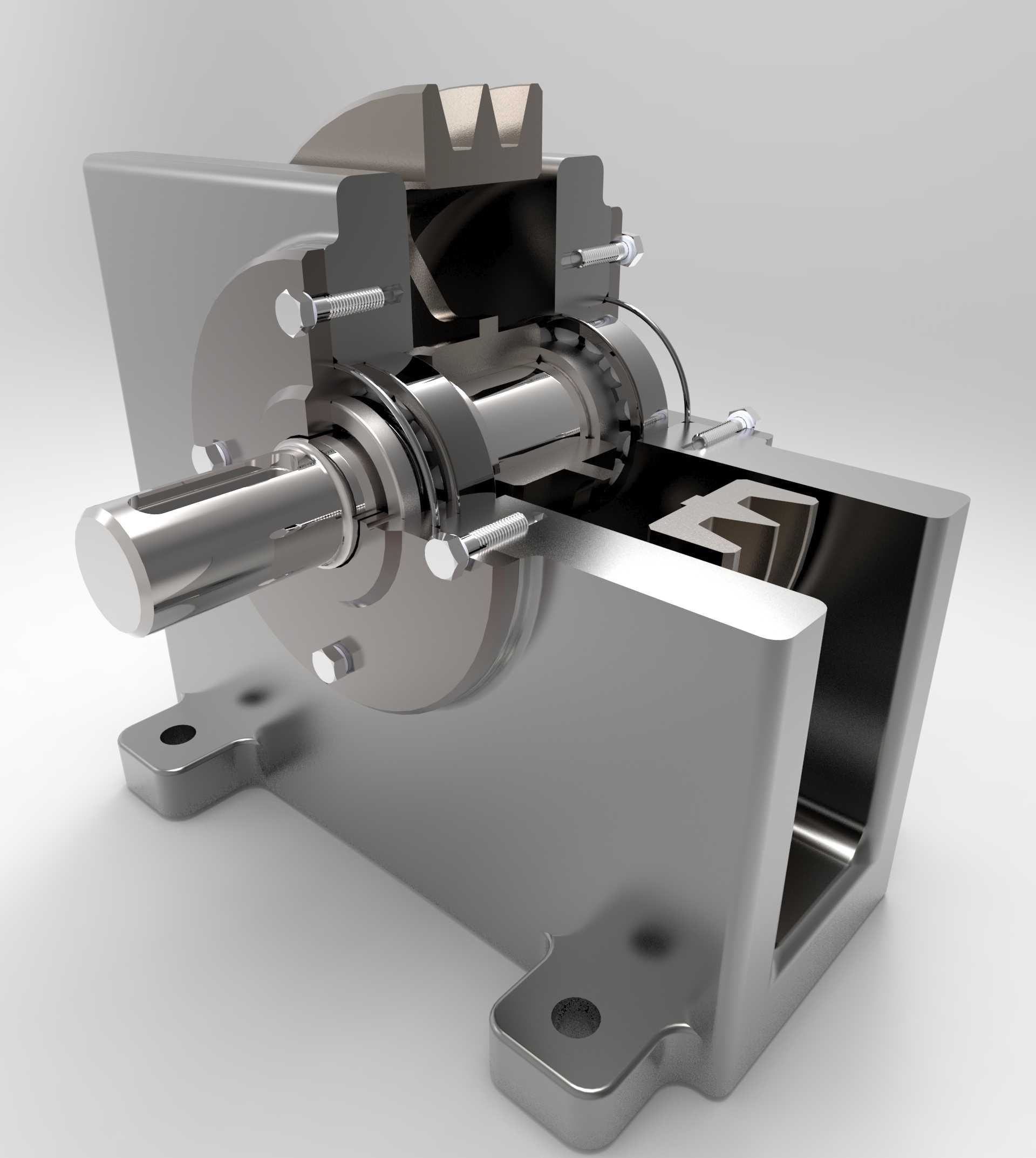

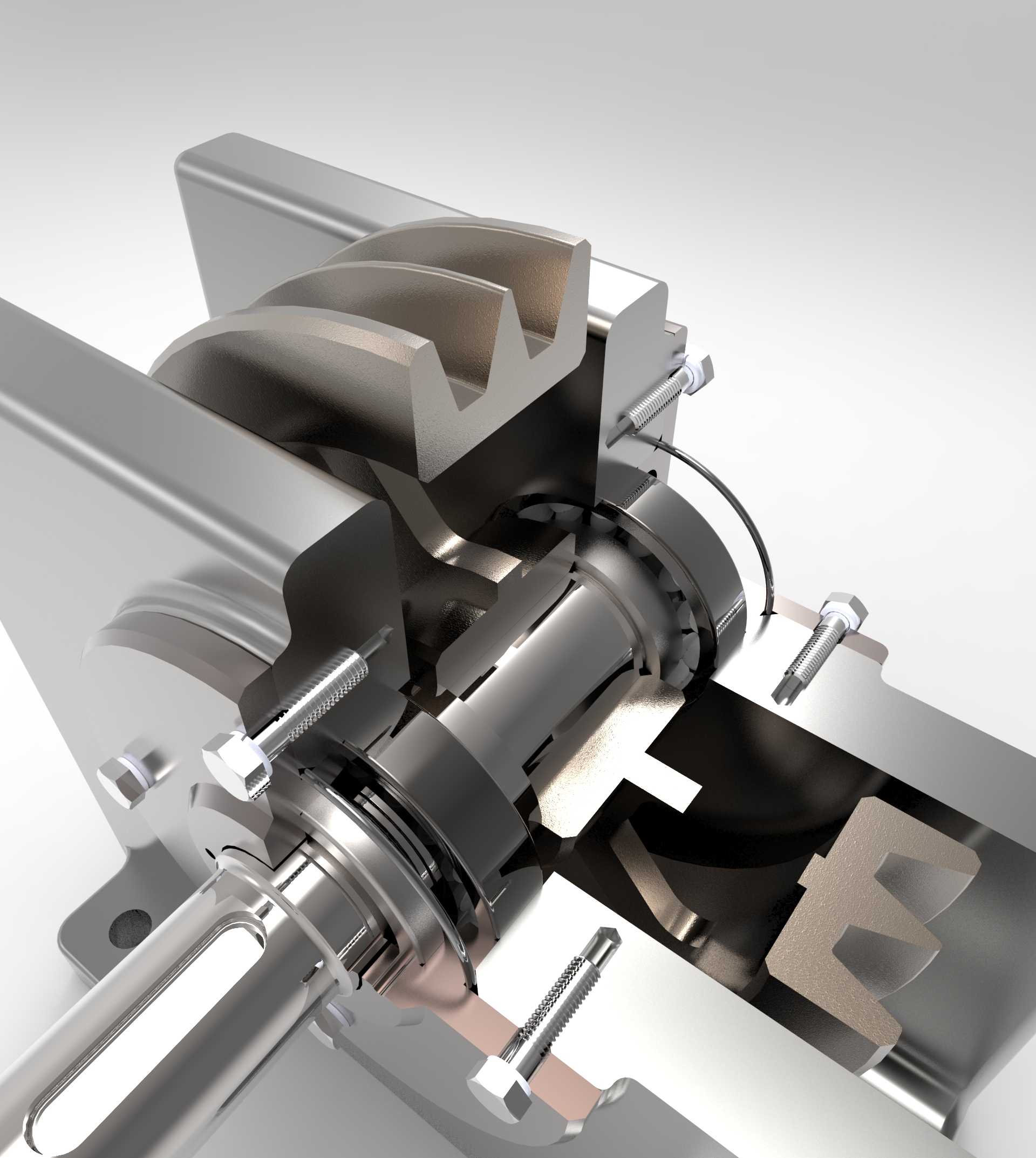

剖视展示集成轴承结构的工业滑轮组件

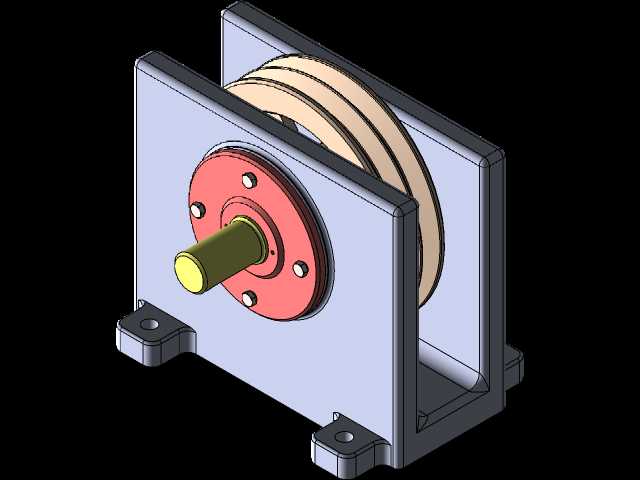

这款集成轴承结构的滑轮组件，是工业传动、物料输送、起重牵引场景中应用十分广泛的基础传动部件，主要承担绳索、皮带类传动介质的导向、张紧、载荷传递功能，可有效降低传动过程中的摩擦阻力，提升动力传输的稳定性，在轻工生产线、小型起重设备、物流输送线、纺织机械等领域都有大量适配场景。从结构设计来看，该组件采用了轴承与滑轮本体集成式的设计思路，将滚动轴承直接内嵌于滑轮轮毂内部，摒弃了传统滑轮分体装配轴承时容易出现的同轴度偏差问题，同时配套设计了一体式铸造的安装支座，支座底部预留了标准化的安装固定孔位，可直接通过螺栓完成与设备机架的快速装配，大幅降低现场安装的调试难度。在功能特性上，内嵌的滚动轴承可承受径向与一定程度的轴向复合载荷，滑轮轮槽经过适配性设计，可匹配对应规格的圆带、钢丝绳或者平皮带，传动过程中不会出现脱槽、跑偏问题；组件的剖视展示结构清晰呈现了内部的轴承装配关系、轴系定位结构、密封防护设计，能直观看到轴端的紧固螺栓、轴承定位挡圈、支座与轮毂的配合间隙，既可以作为机械设计教学的演示样例，也能为同类型传动部件的结构优化提供参考。在安装边界方面，该组件的支座安装孔距、轴伸长度、滑轮外径都经过标准化适配，可直接替换同规格的传统分体式滑轮组件，不需要对原有设备的安装位进行额外改造；轴系部分采用了阶梯轴设计，通过轴肩与紧固件完成轴承内圈的轴向定位，轴承外圈与滑轮轮毂采用过渡配合，既保证了传动过程中的同轴精度，也方便后期的维护拆卸，密封结构可阻挡车间环境中的粉尘、碎屑进入轴承滚道，有效延长组件的整体使用寿命，减少日常运维的频次与成本。
