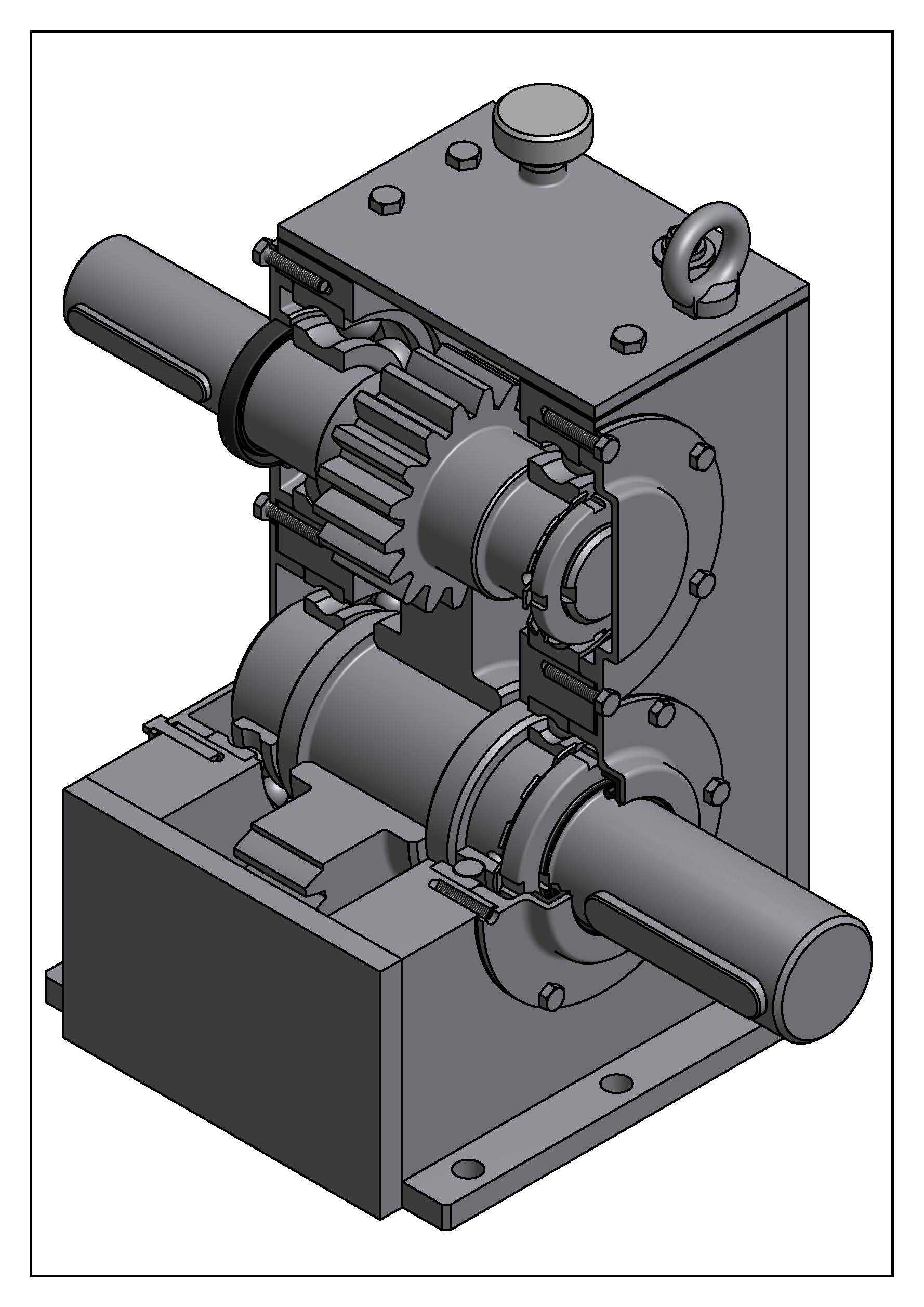

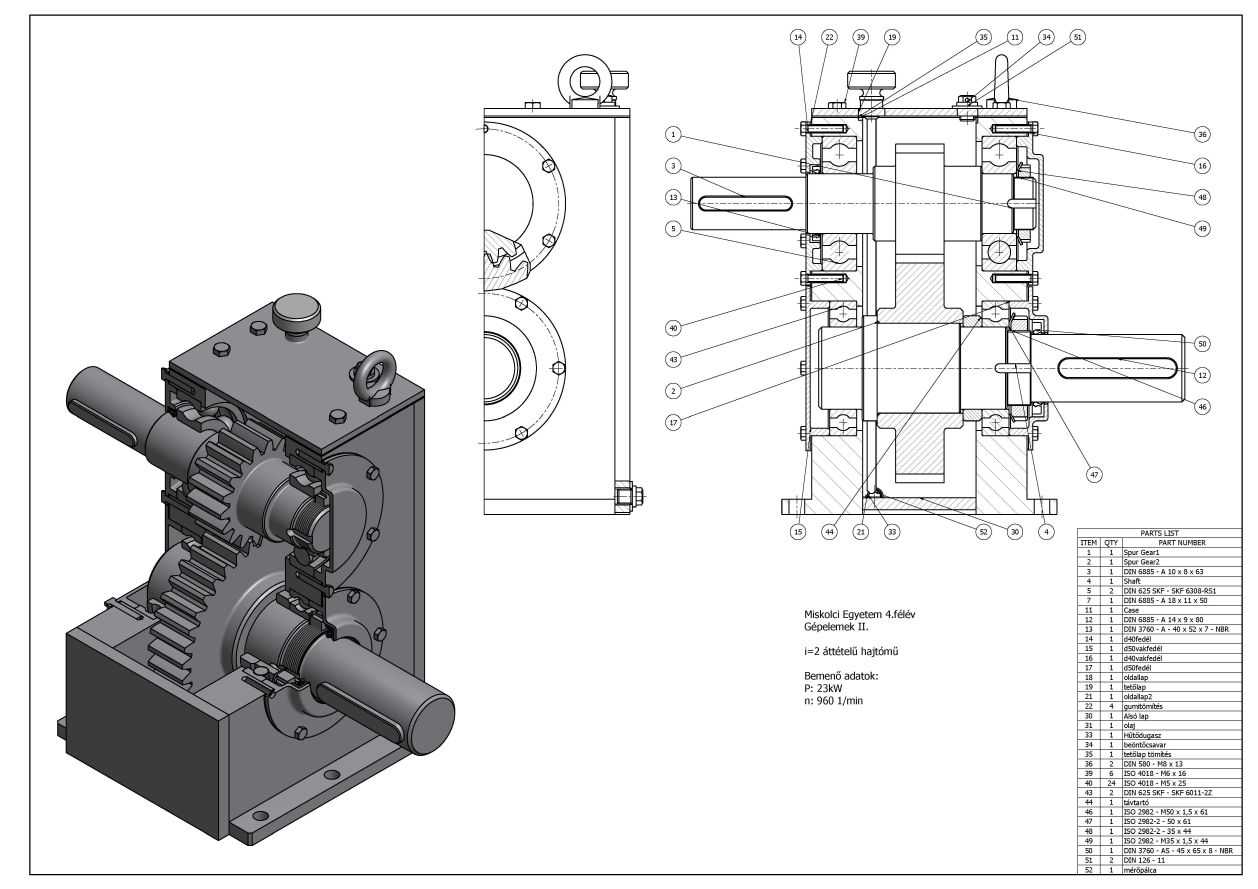

双级圆柱齿轮减速箱传动结构设计

这款双级圆柱齿轮减速传动结构，广泛应用于轻工输送、小型机床进给、食品加工生产线、农用辅助机具等需要降低输入转速、提升输出扭矩的传动场景，是动力传递链路中匹配原动机与工作机转速扭矩特性的核心部件。在实际生产场景中，这类减速结构可适配常规异步电机、伺服电机等动力源的高转速输出特性，将原动机的高转速低扭矩输出，通过两级齿轮的啮合传动转换为工作端需要的低转速大扭矩输出，同时通过刚性箱体的结构约束，保证传动过程的稳定性与载荷承载能力，避免齿轮啮合过程中出现偏载、窜动等问题，延长传动部件的整体使用寿命。从功能特性来看，该结构采用两级直齿圆柱齿轮啮合传动，输入轴与输出轴采用平行轴布置形式，箱体内腔预留有充足的润滑储油空间，可通过齿轮转动带起的润滑油实现啮合齿面、支撑轴承的飞溅润滑，无需额外配置复杂的强制润滑回路，适配中低载荷、连续运转的常规工况；箱体采用剖分式结构设计，上下箱体通过定位销与连接螺栓实现精准定位与紧固，既方便前期装配过程中齿轮、轴系、轴承等部件的依次装入，也便于后期运维过程中对内部磨损部件的检查与更换，降低设备全生命周期的维护成本。在设计思路上，该结构优先保证传动的平稳性与载荷分布均匀性，各级齿轮的参数匹配经过载荷校核，高速级采用小模数齿轮适配高转速下的平稳啮合需求，低速级采用相对更大的模数满足大扭矩传递下的齿根强度要求；轴系采用深沟球轴承作为转动支撑，可同时承受径向载荷与少量轴向载荷，轴承端盖设置有密封结构，可避免箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部破坏啮合面与轴承滚道。从安装边界来看，箱体底部设置有带安装孔的一体式安装底座，可通过螺栓直接固定在设备安装基面之上，输入轴、输出轴的轴伸端尺寸与轴伸长度符合常规传动连接的尺寸规范，可直接通过联轴器、带轮等连接件与动力源、工作端实现对接，无需额外制作复杂的转接结构；箱体顶部设置有吊环结构与透气帽，吊环可满足整台减速结构的吊装转运需求，透气帽可平衡箱体内外气压，避免长时间运转导致箱体内温度升高、压力增大引发的密封失效漏油问题，整体结构紧凑，安装占用空间小，可适配多数中小型设备的安装空间限制，在保证传动效率的前提下，尽可能压缩整体外形尺寸，减少设备整体的布局空间占用。
