复古蒸汽机车动力装置结构展示

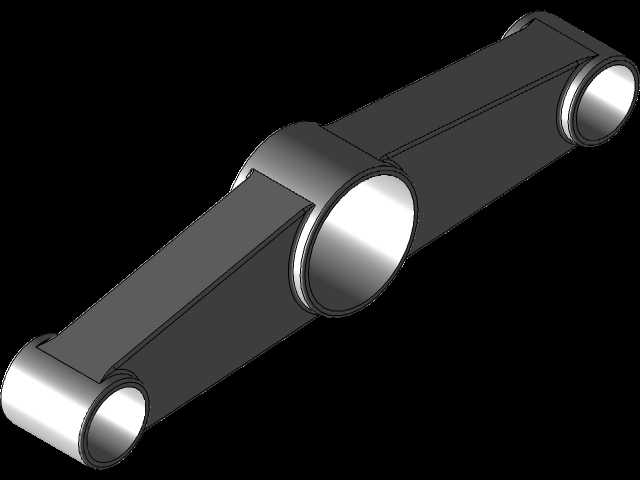

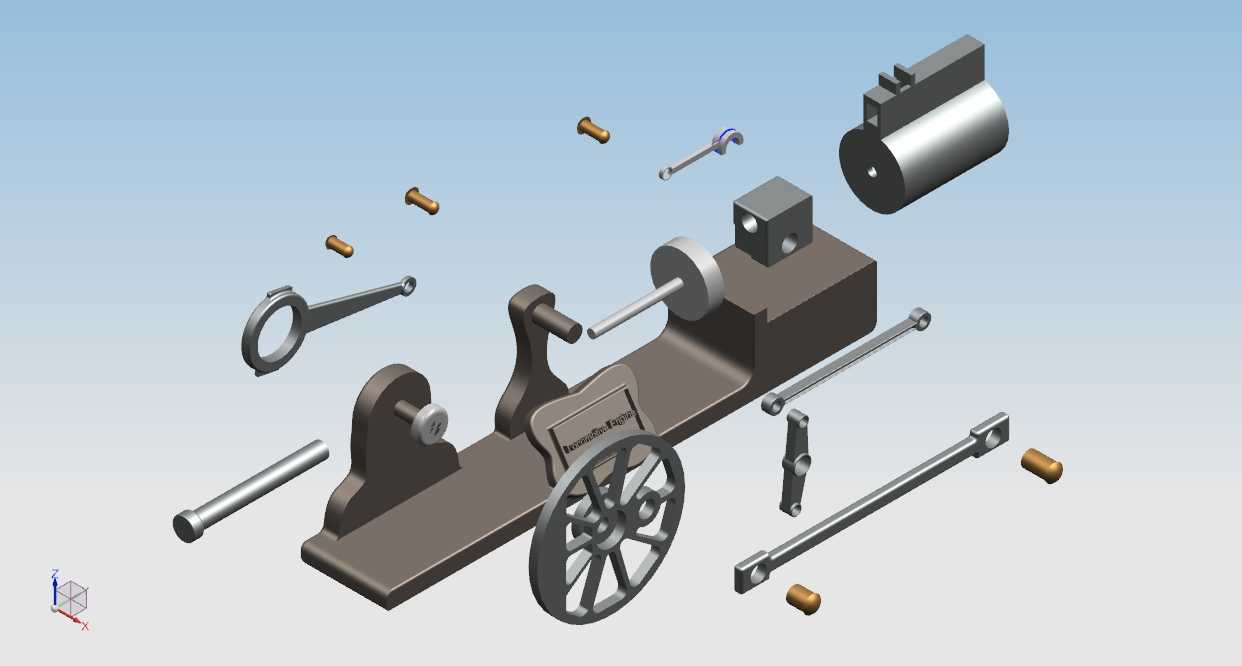

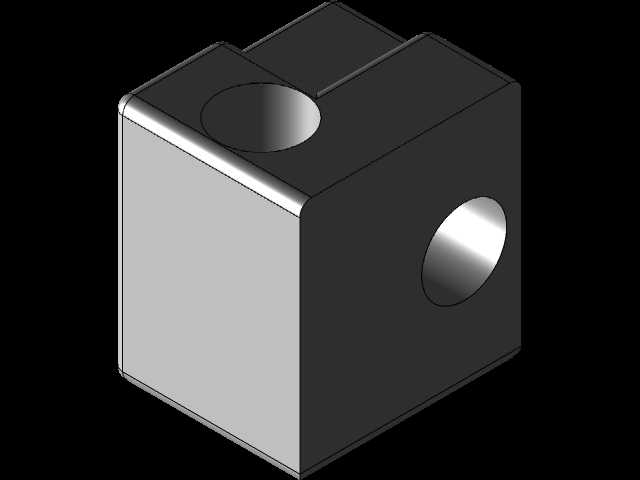

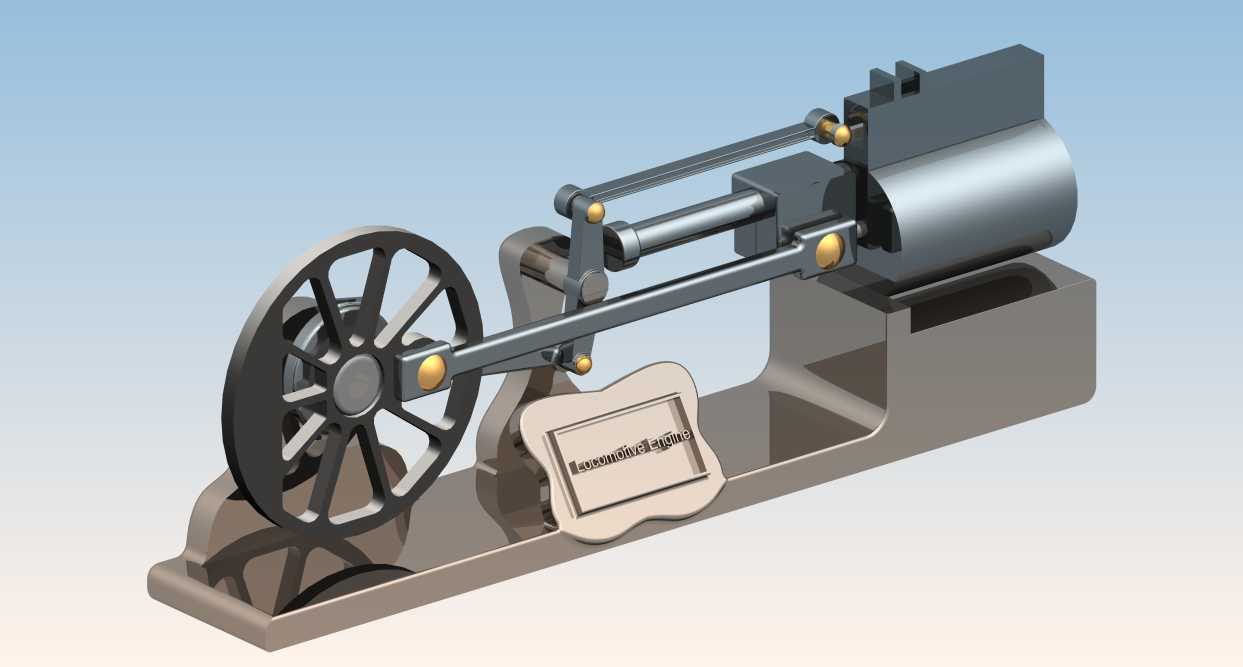

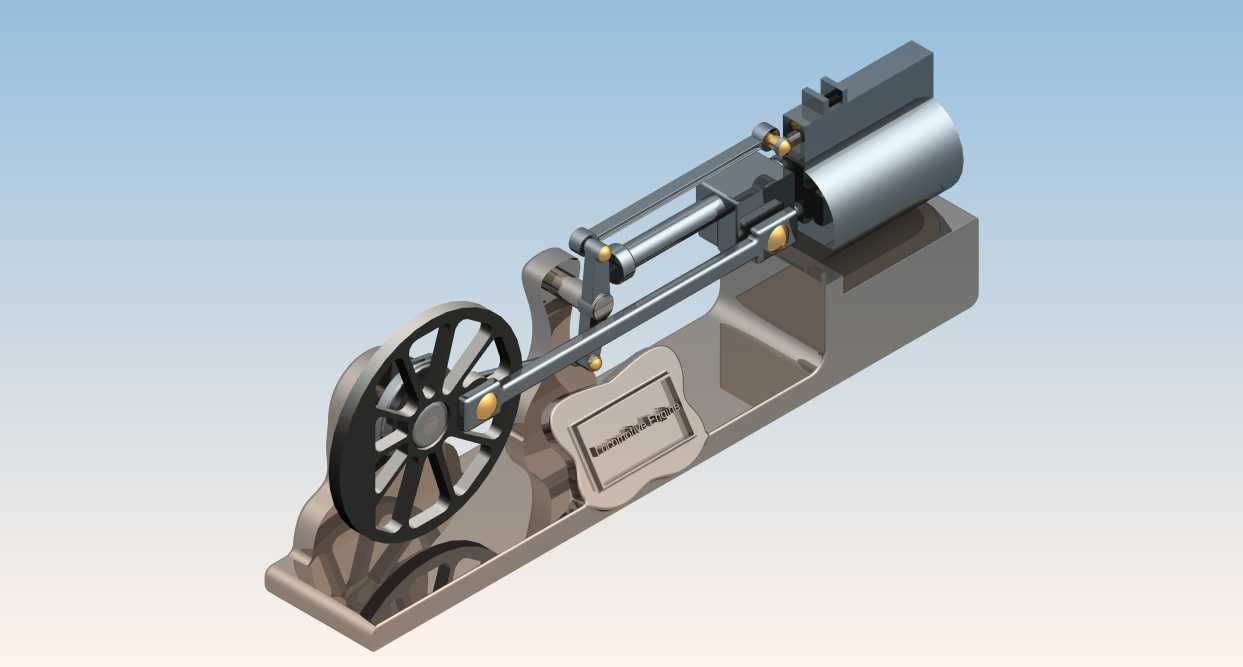

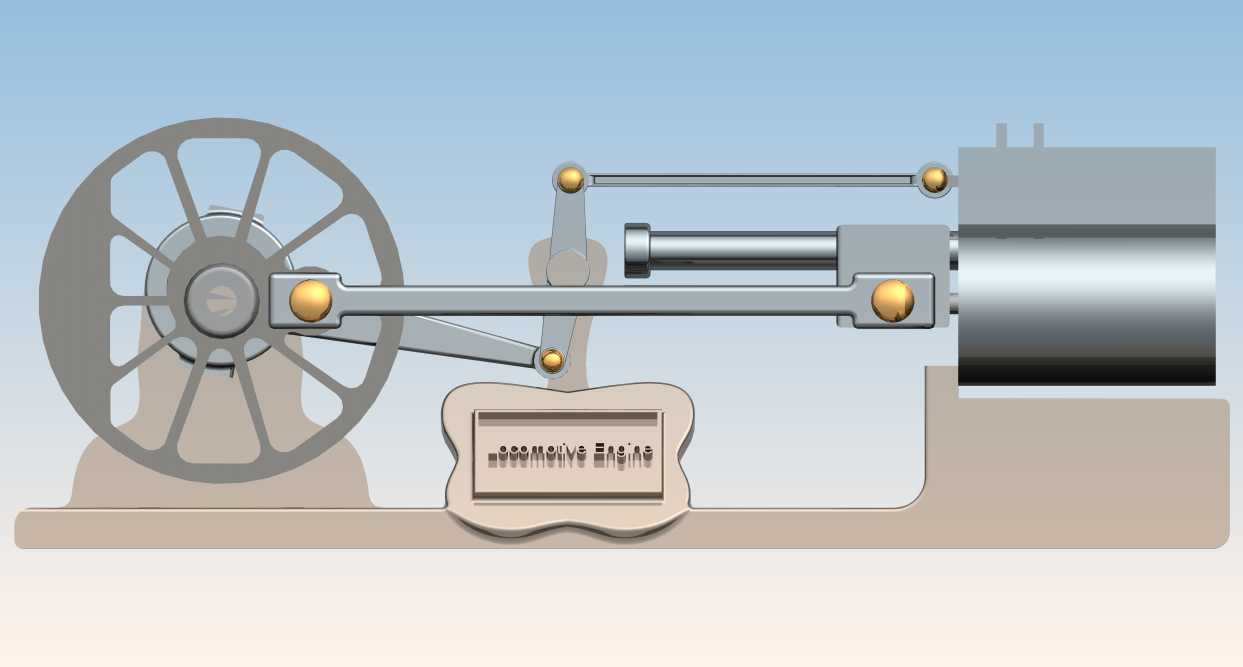

这款蒸汽机车动力装置的三维结构模型，完整还原了早期铁路机车核心动力单元的机械逻辑，可用于机械原理教学、复古动力装置科普展示、工业文创产品开发等多个场景。在实际应用层面，这类结构是早期蒸汽机车将蒸汽热能转化为旋转机械能的核心载体，通过活塞往复运动带动连杆机构驱动飞轮转动，最终将动力传递给机车走行轮，实现轨道牵引功能，是第一次工业革命时期陆路轨道交通的核心动力来源。从功能特性来看，该结构完整呈现了滑阀配气、活塞往复、曲柄连杆传动、飞轮储能的完整动力链路：气缸端集成了蒸汽进排气的配气结构，能够精准控制高压蒸汽的进出时序，推动活塞做水平往复运动；与活塞刚性连接的十字头结构沿导轨做直线运动，避免连杆运动产生的侧向力作用在活塞上，降低气缸密封件的磨损；连杆机构将十字头的直线运动转化为飞轮的旋转运动，大直径辐条式飞轮能够储存转动惯量，抵消活塞往复运动的死点冲击，保证动力输出的平顺性。设计思路上，该结构采用了卧式整体安装底座，将气缸、导轨、飞轮支架全部集成在一体式铸造底座上，既保证了各运动部件的同轴度与安装精度，也降低了现场安装的调试难度；外露的连杆与转动部件采用了黄铜色的轴套装饰，既还原了早期工业机械的材质搭配特征，也清晰区分了固定件与运动副的位置，方便观察机械运动逻辑。从安装边界来看，整体结构沿长度方向布置，气缸位于结构一端，飞轮位于另一端，底座预留了多个安装固定孔位，可直接固定在展示台架或实验台面上；整体宽度控制在飞轮直径范围内，高度方向不超过飞轮顶端，运动过程中所有部件的运动轨迹均不超出底座的投影范围，不会与周边安装结构产生干涉，适合作为教学演示台架的核心展示单元。该结构的运动逻辑清晰，部件辨识度高，既可以作为机械原理课程中曲柄连杆机构、蒸汽机工作原理的具象教学载体，也可以作为工业主题展陈的动态展示装置，还原早期蒸汽动力机械的运行特征。
