活塞曲柄齿轮联动简易发动机教学演示结构

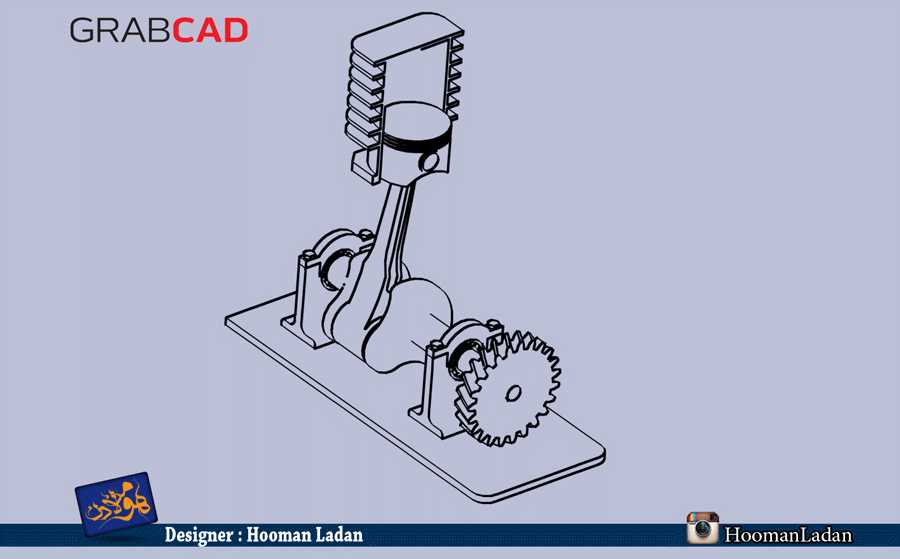

这款简易发动机机构主要面向机械原理教学、基础动力结构认知场景使用，可作为职业院校机械专业课堂演示教具、青少年科创实践的结构参考样例，也能为小型动力装置的入门设计提供直观的结构参照，帮助学习者快速理解往复式动力转换的核心逻辑。该机构完整还原了内燃机核心的动力传递链路，能够清晰展示活塞往复直线运动向旋转运动转换的全过程：顶部带散热鳍片结构的缸筒内设置活塞组件，活塞通过销轴与连杆铰接，连杆下端连接曲柄轴结构，曲柄轴输出端装配传动齿轮，整套部件固定在平整的安装底板上，手动拨动齿轮即可带动整套机构顺畅运转，直观呈现四冲程发动机动力输出的基础运动关系。在设计思路上，该结构做了最大化的简化处理，省略了真实发动机上的配气机构、点火系统、润滑冷却等复杂附属结构，只保留最核心的运动转换单元，所有部件的运动关系都完全外露，没有壳体遮挡，观察者可以清晰看到每一个零件的运动轨迹与配合状态，大幅降低了动力原理的理解门槛。结构的运动副配合都做了适配教学场景的优化，活塞与缸筒的间隙、连杆与曲柄销的配合、齿轮的啮合间隙都调整到手动驱动即可顺畅运转的程度，不需要额外的动力输入就能完成完整的运动循环演示。在安装边界上，整套机构采用一体化平板安装底座，所有支撑结构都直接固定在底板上，不需要额外搭建安装机架，底座预留了充足的固定孔位，可以直接固定在教学展示台或者实验支架上，整体外轮廓紧凑，占用展示空间小，适合桌面摆放演示。各部件的尺寸比例严格遵循机械设计的传动比例要求，曲柄的回转半径与连杆长度的比值符合常规发动机的设计区间，齿轮的模数与传动比匹配曲柄轴的转动需求，运转过程中不会出现运动干涉或者卡滞的情况，既能够满足静态的结构展示需求，也可以完成动态的运动过程演示，帮助学习者快速建立曲柄连杆机构动力转换的具象认知，理解往复式动力机械的核心工作逻辑。
