乙二醇脱水工艺撬装处理装置

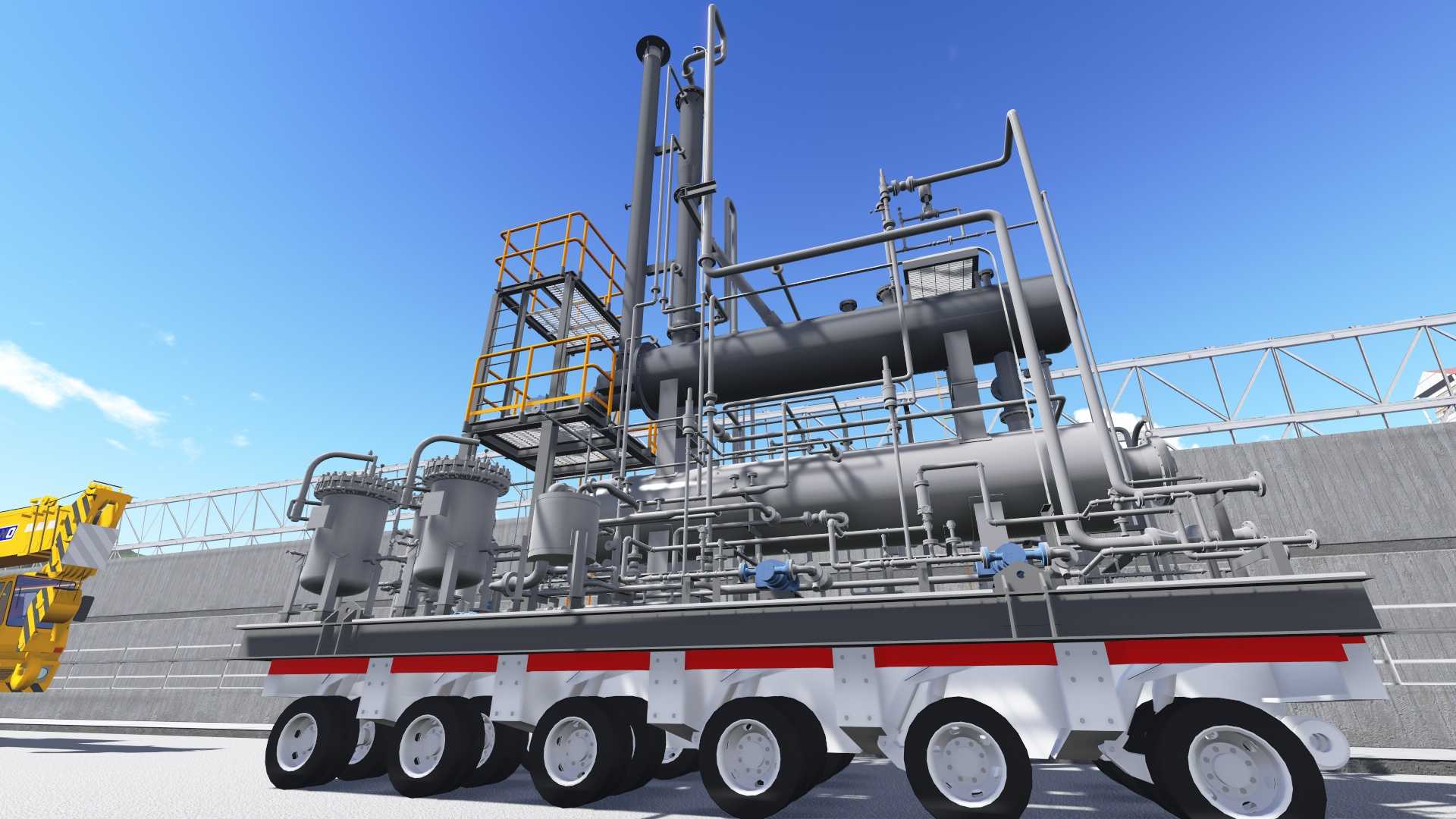

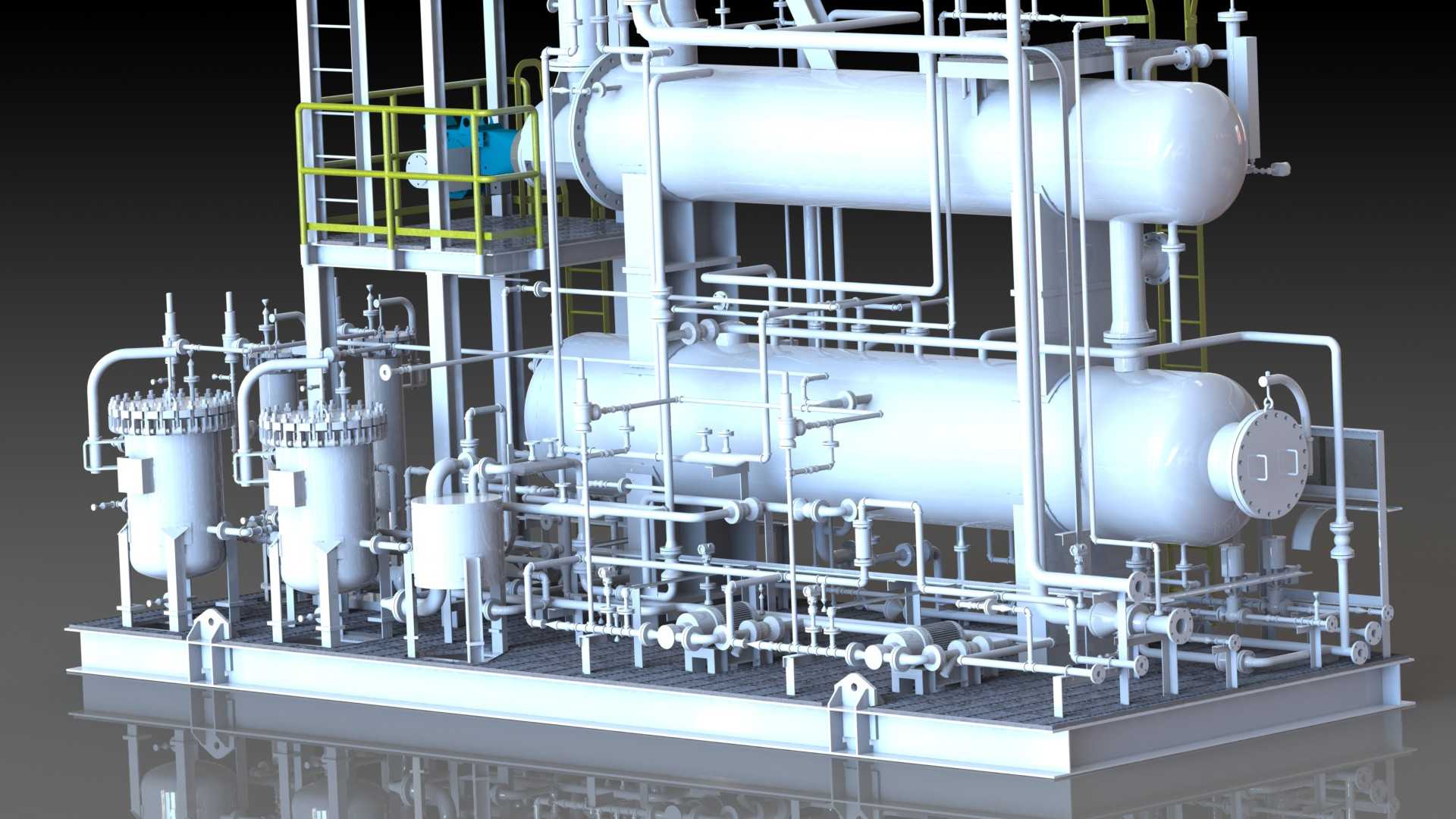

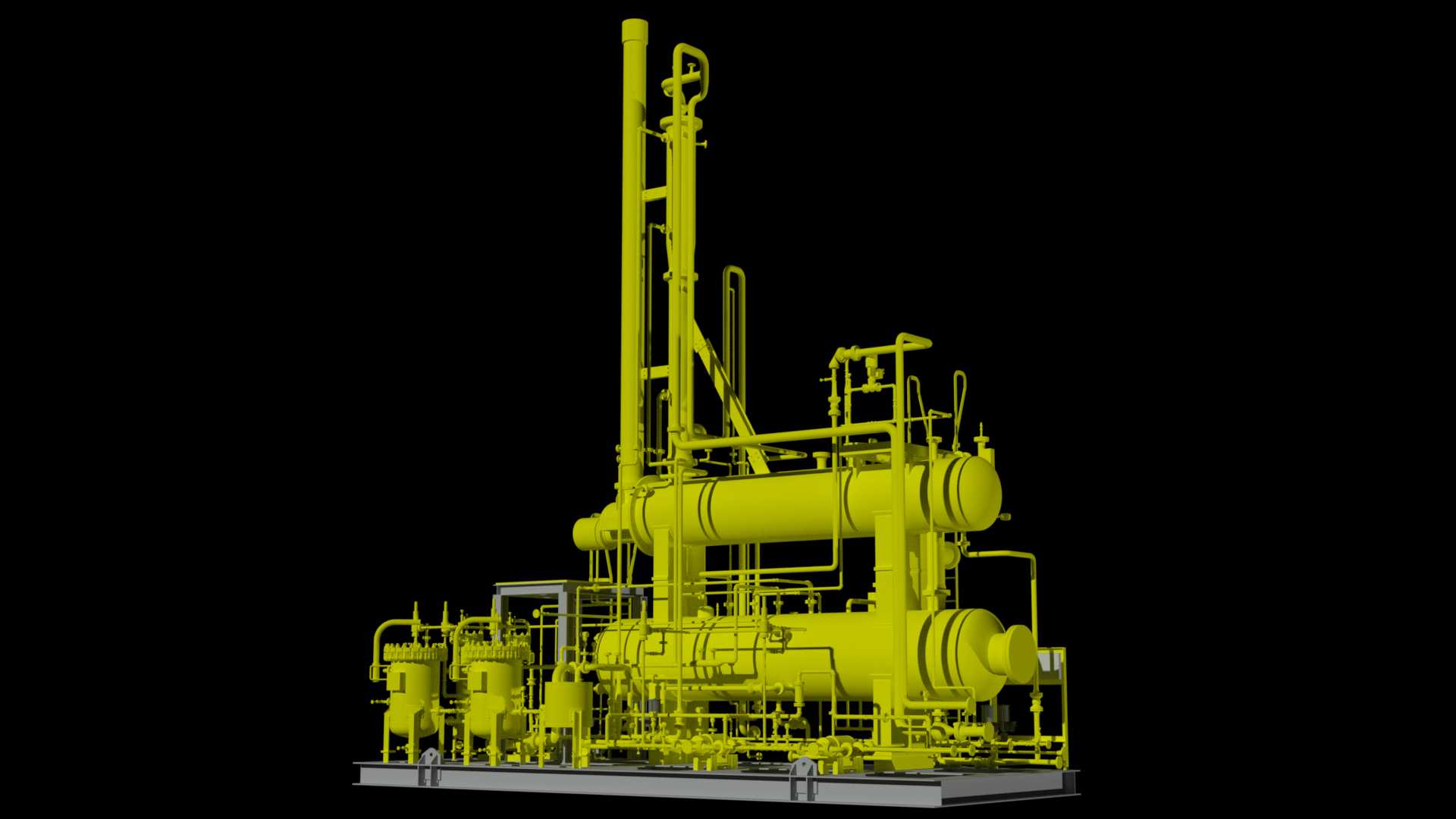

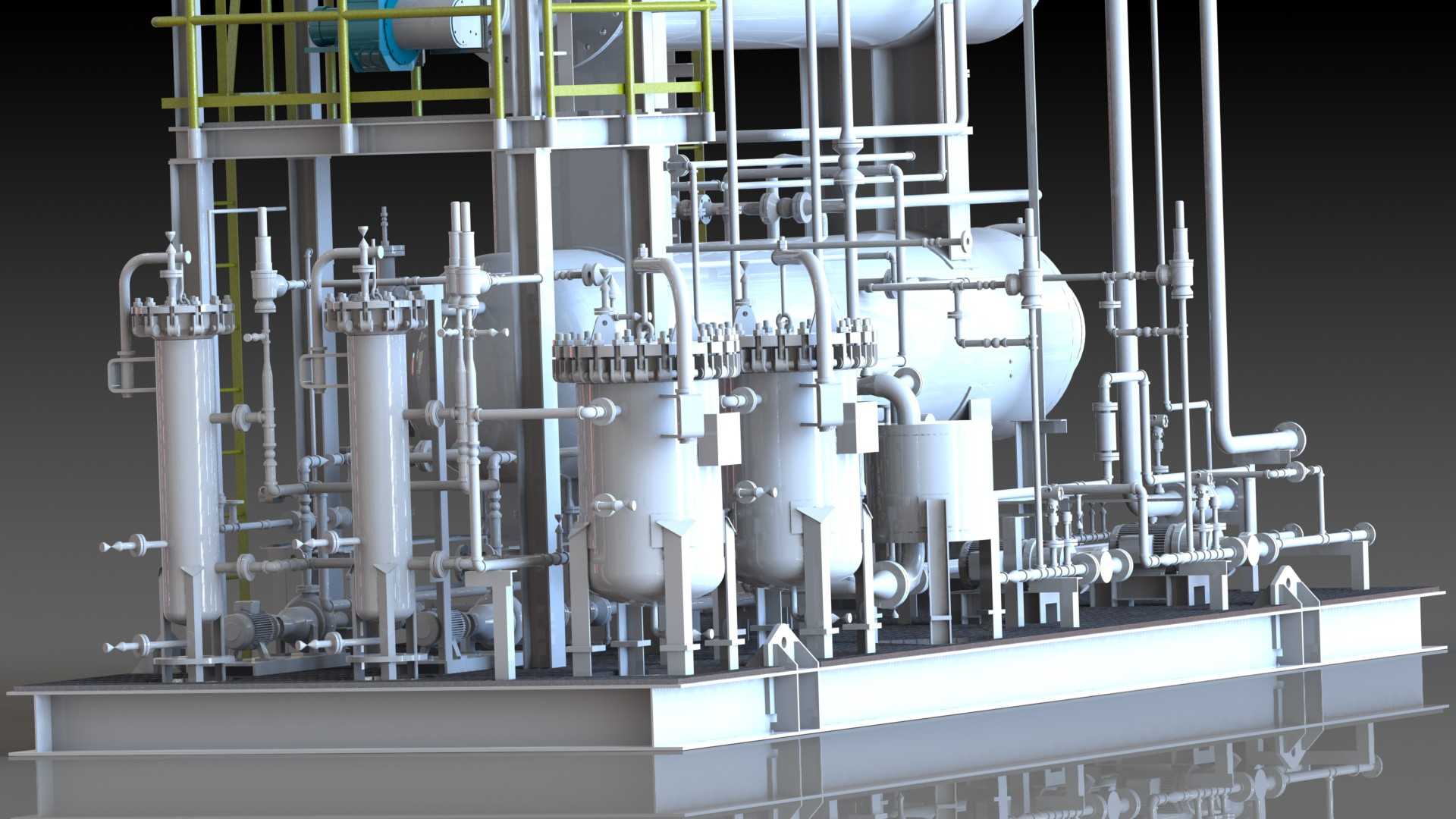

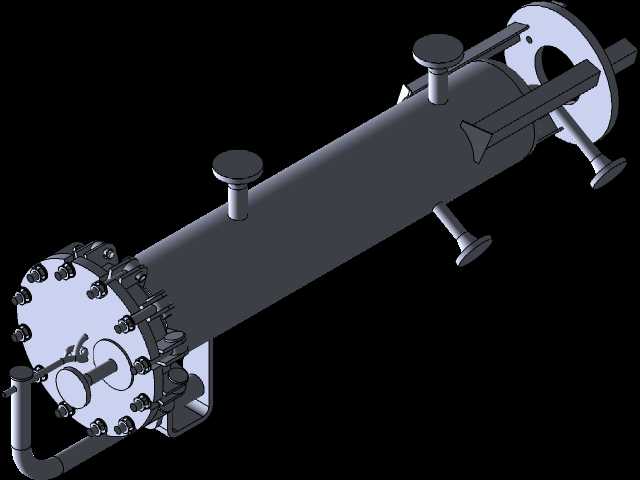

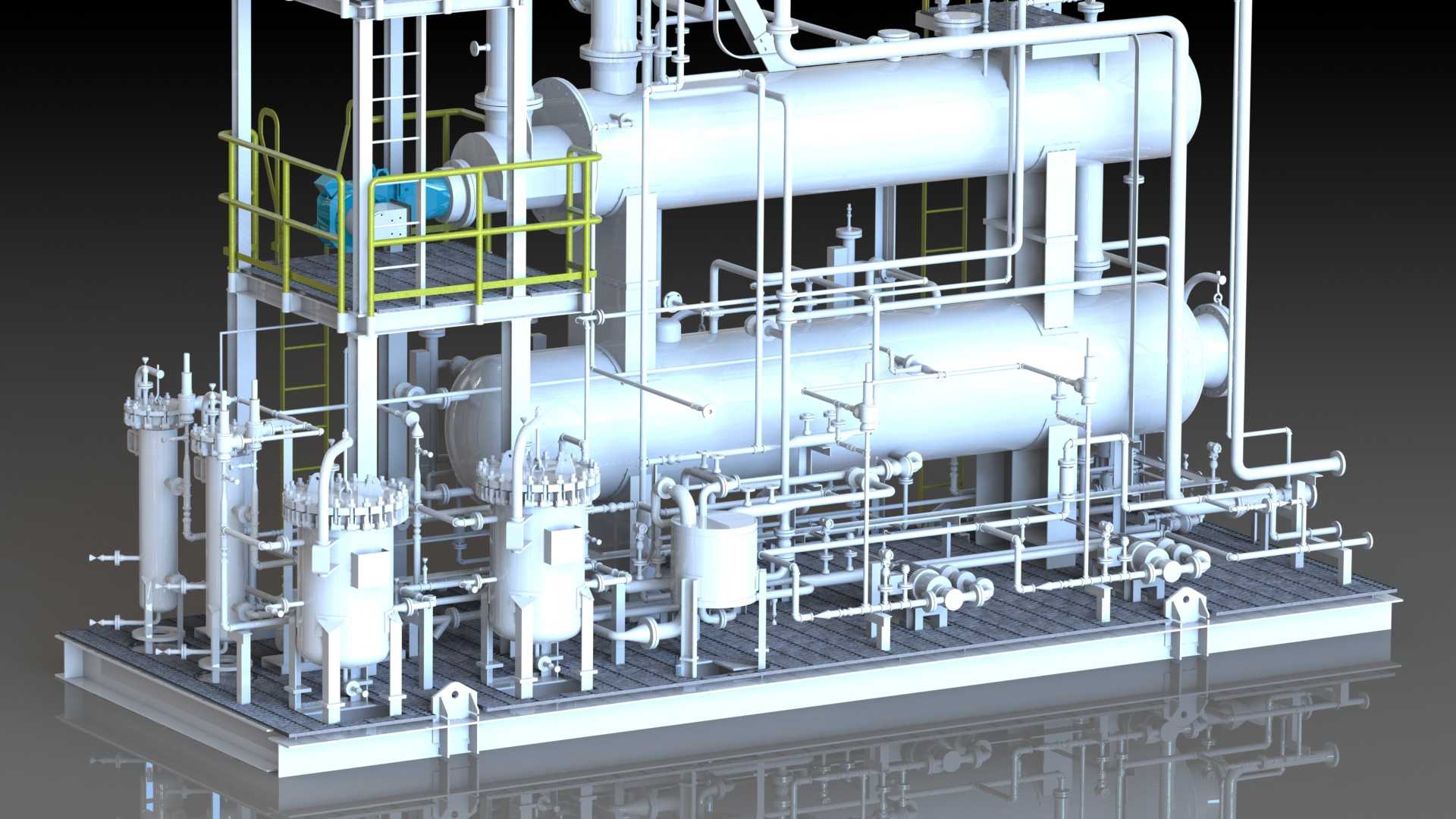

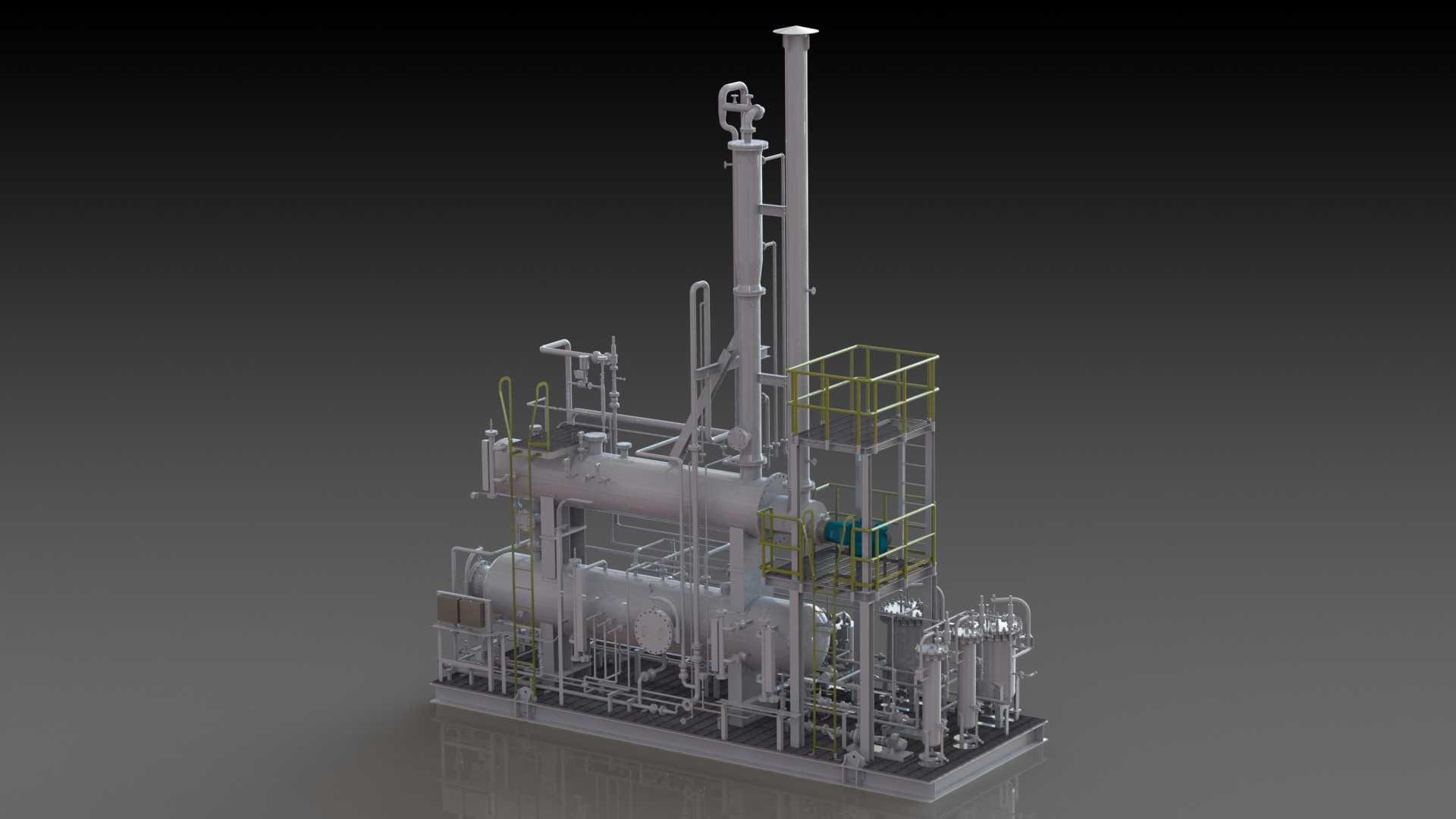

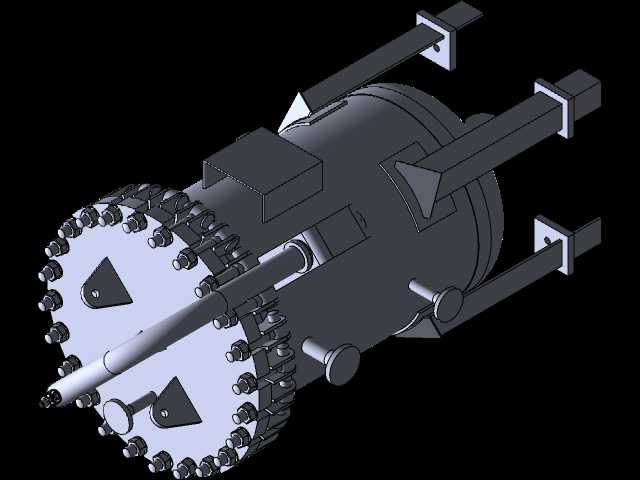

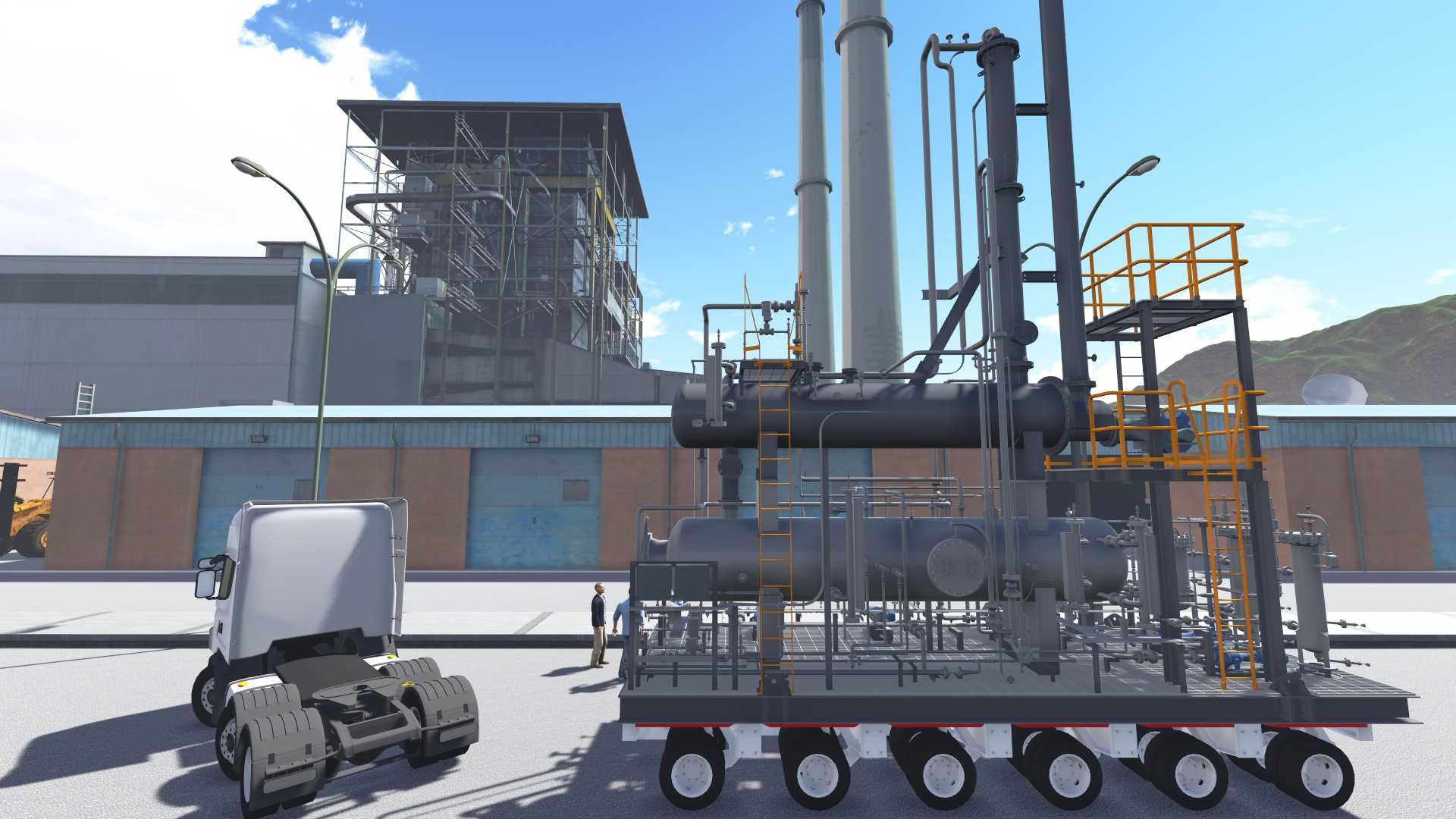

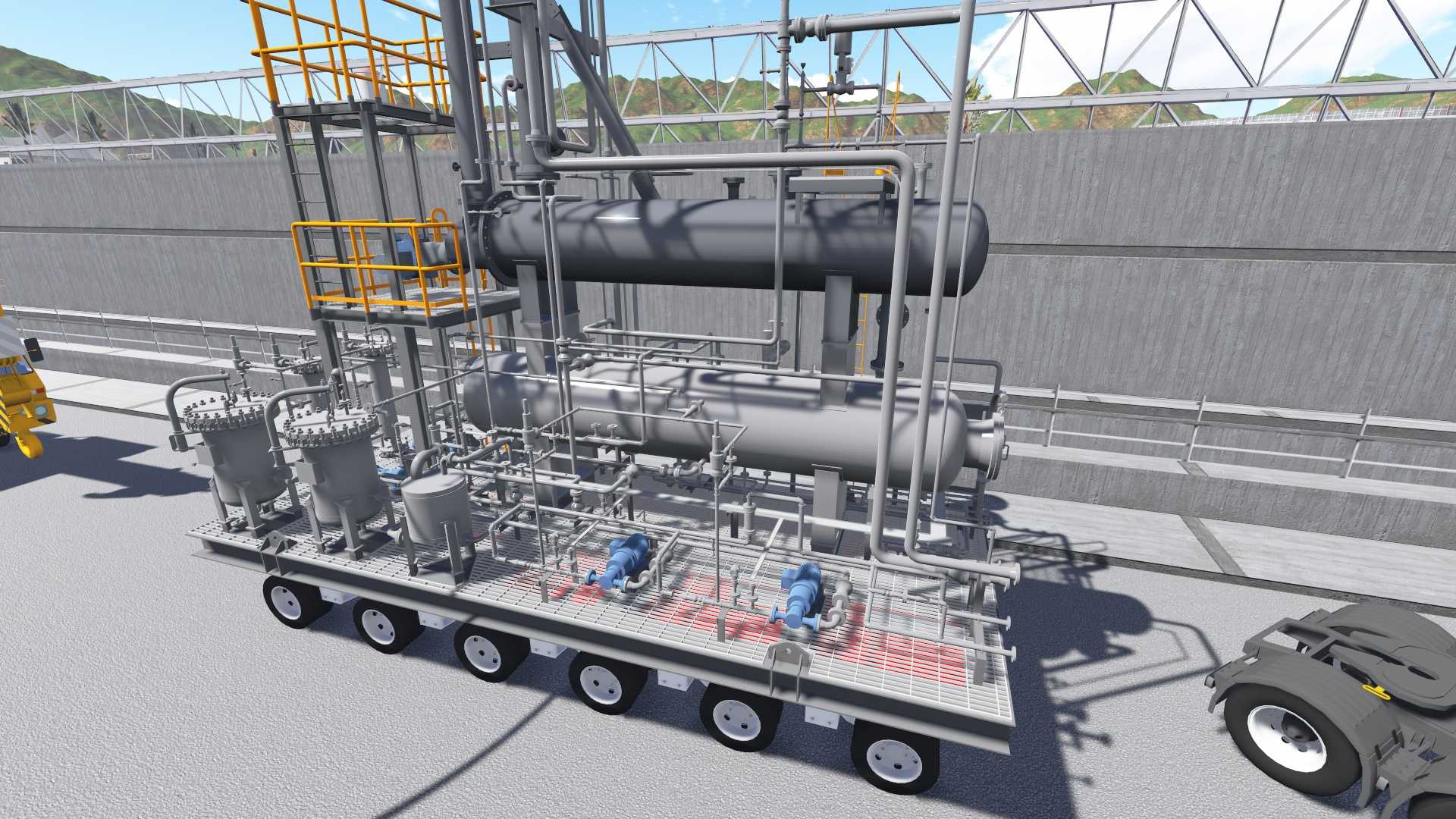

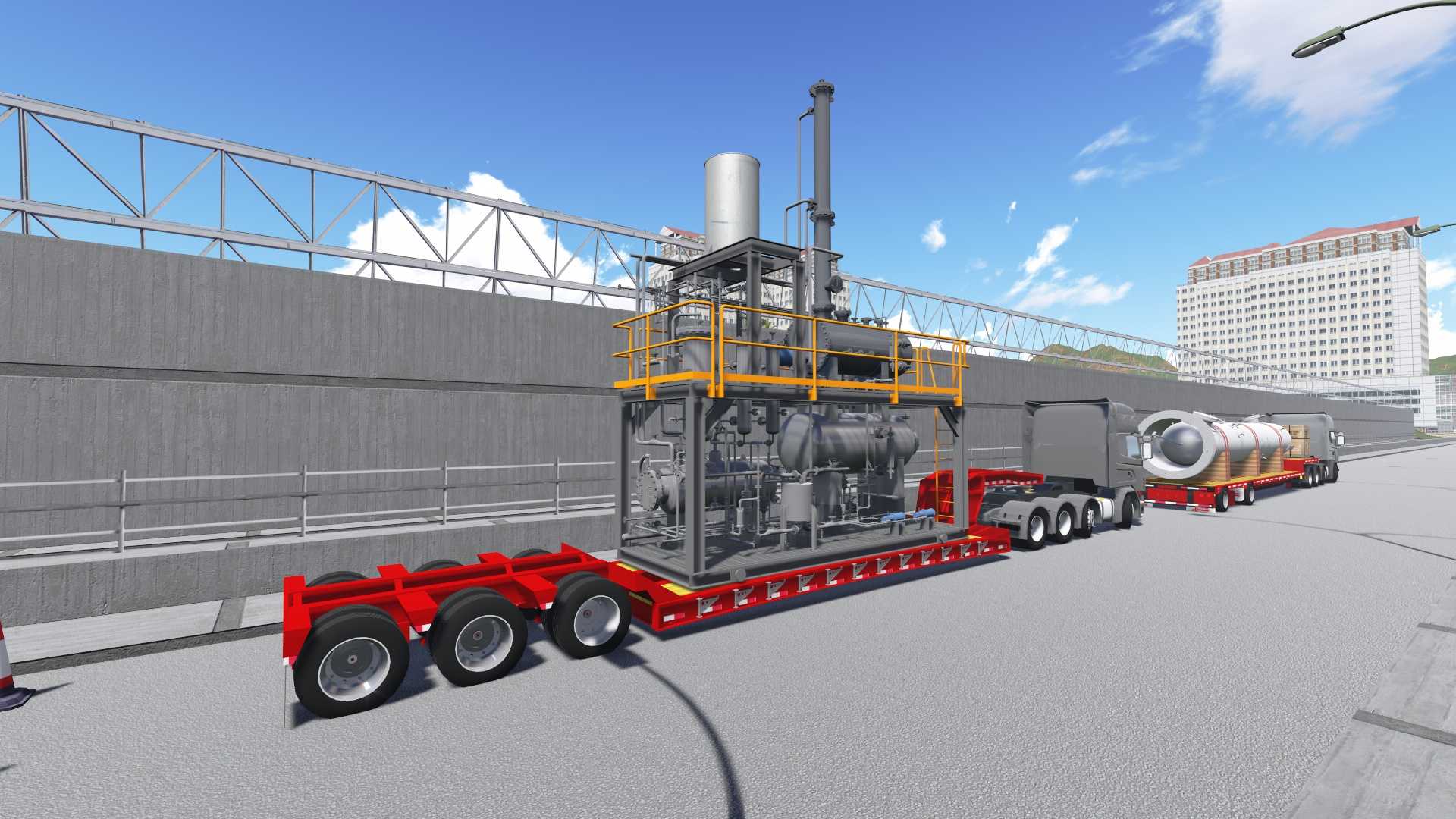

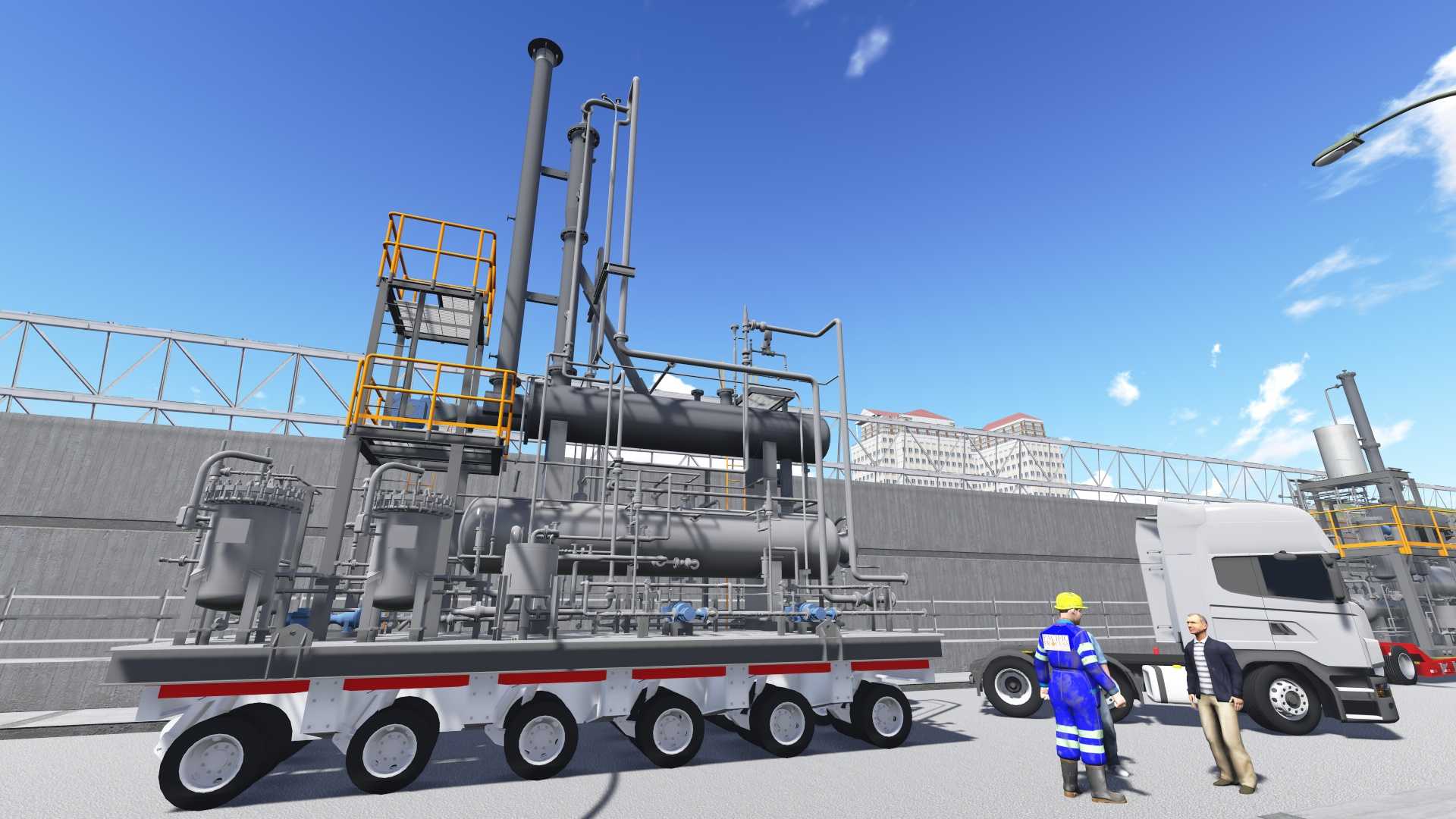

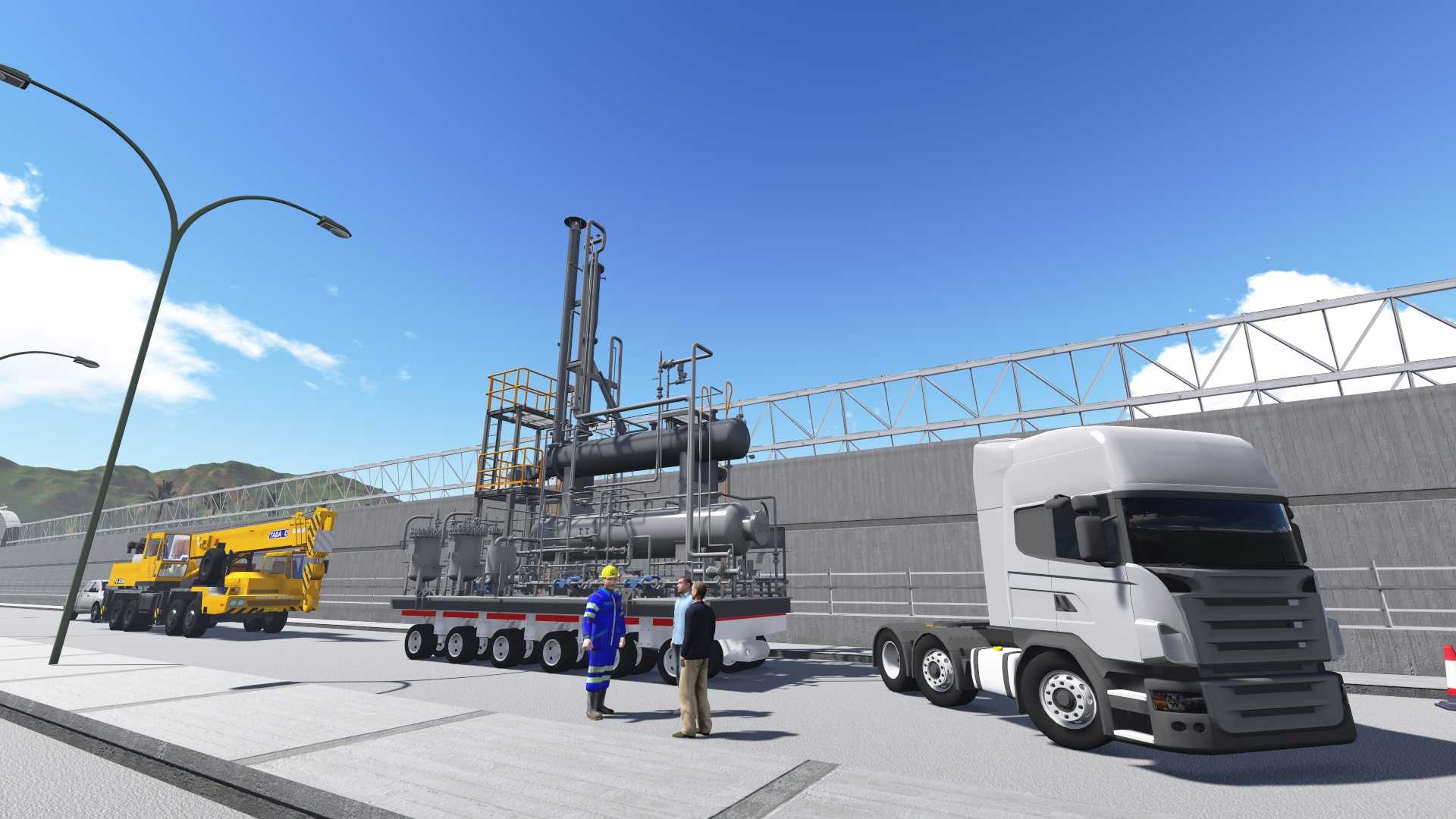

该装置主要应用于天然气处理站、煤化工生产厂区、聚酯原料制备车间等涉及乙二醇循环使用的工业场景，核心作用是脱除富乙二醇溶液中溶解的水分、轻烃杂质与少量溶解气体，将含水乙二醇提纯至符合循环使用标准的浓度，保障后续乙二醇作为水合物抑制剂、换热介质或生产原料的使用性能，避免含水乙二醇引发管线冻堵、换热效率下降、原料纯度不足等生产问题。整套装置采用集成化撬装设计思路，将精馏分离单元、换热冷凝单元、气液分离单元、缓冲存储单元以及配套的工艺管线、阀门、仪表支架整合在同一公共底座上，无需现场进行大规模管线预制与设备分散安装，大幅缩短现场施工周期，降低现场安装的施工难度与出错概率。装置主体包含上下两台卧式承压罐体，上方罐体承担精馏提浓与冷凝回流功能，下方罐体承担再沸加热与成品缓存功能，侧边立式塔架为精馏段填料支撑结构，配套的管线按照工艺流向分层排布，气相管线从罐体顶部接入冷凝段，液相回流管线沿塔架垂直布置接入精馏段上部，成品输出管线从下部罐体侧方引出，排污与放空管线集中布置在撬座边缘，便于现场对接外部工艺总管。设计过程中充分考虑了化工装置的操作与检修空间，罐体之间预留了足够的阀门操作距离，塔架侧面设置了直梯与操作平台，方便操作人员巡检与仪表维护，所有管线的弯头位置均做了应力释放设计，避免设备运行过程中热胀冷缩引发的管线焊缝开裂问题。安装边界方面，整套撬座采用型钢焊接成型，整体重心经过校核位于撬座几何中心位置，满足公路运输与现场吊装的尺寸要求，撬座底部预留了标准地脚螺栓孔位，可直接固定在硬化的设备基础上，外部接口全部集中布置在撬座同一侧，对接外部来料管线、成品输出管线、排污管线与公用工程管线时无需额外绕行，有效减少现场管线的材料用量。装置运行时，富乙二醇溶液首先进入换热单元与高温成品乙二醇进行热量回收，预热后进入精馏塔上部，沿填料层向下流动过程中与塔底上升的高温蒸汽逆向接触，通过传质传热将溶液中的水分汽化带出，塔顶的水蒸气经冷凝后部分作为回流液返回塔内维持精馏工况，剩余凝液作为废水排出，提浓后的乙二醇在塔底再沸段维持稳定温度，经换热降温后送入成品缓存区，通过输出泵送至下游使用单元，整套流程可实现连续化运行，无需频繁人工干预，配套的仪表接口可直接接入厂区DCS控制系统，实现液位、温度、压力的远程监控与自动调节。
