脂肪酸连续加氢化工生产装置三维结构

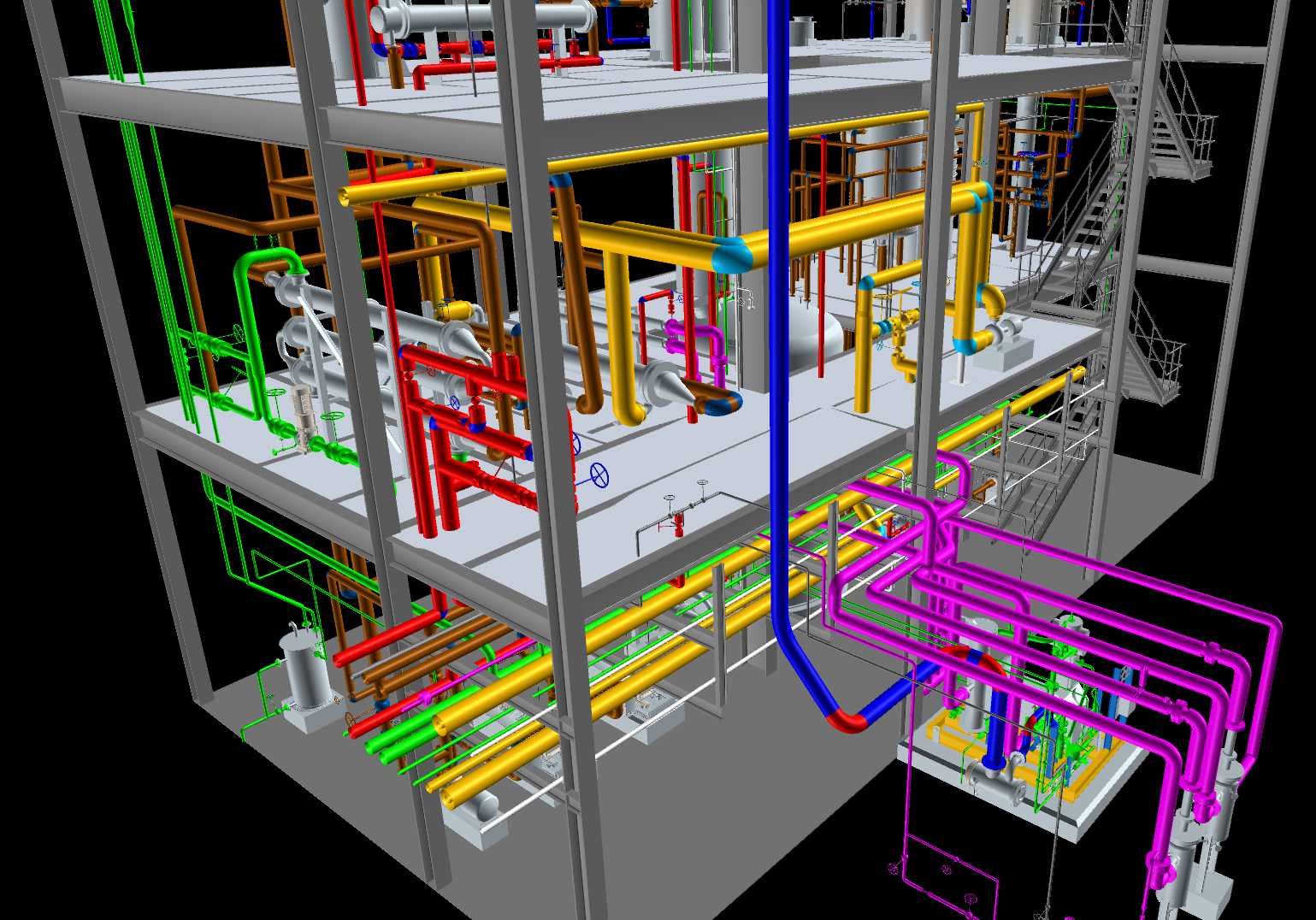

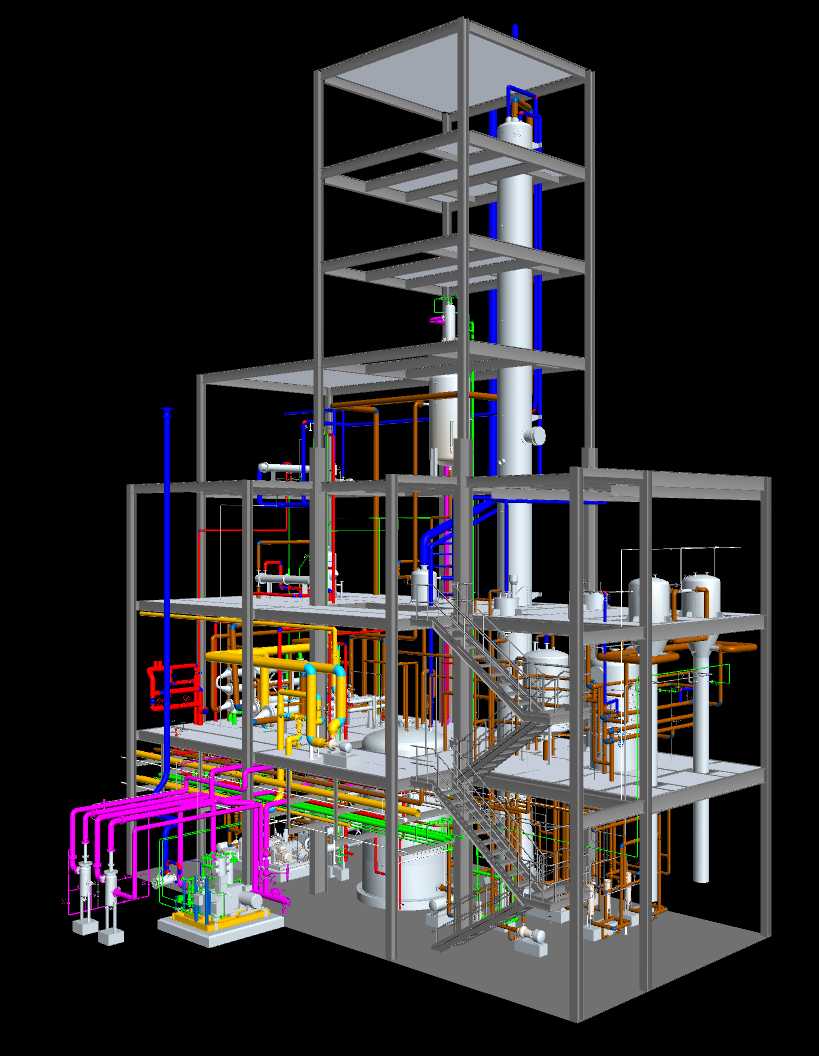

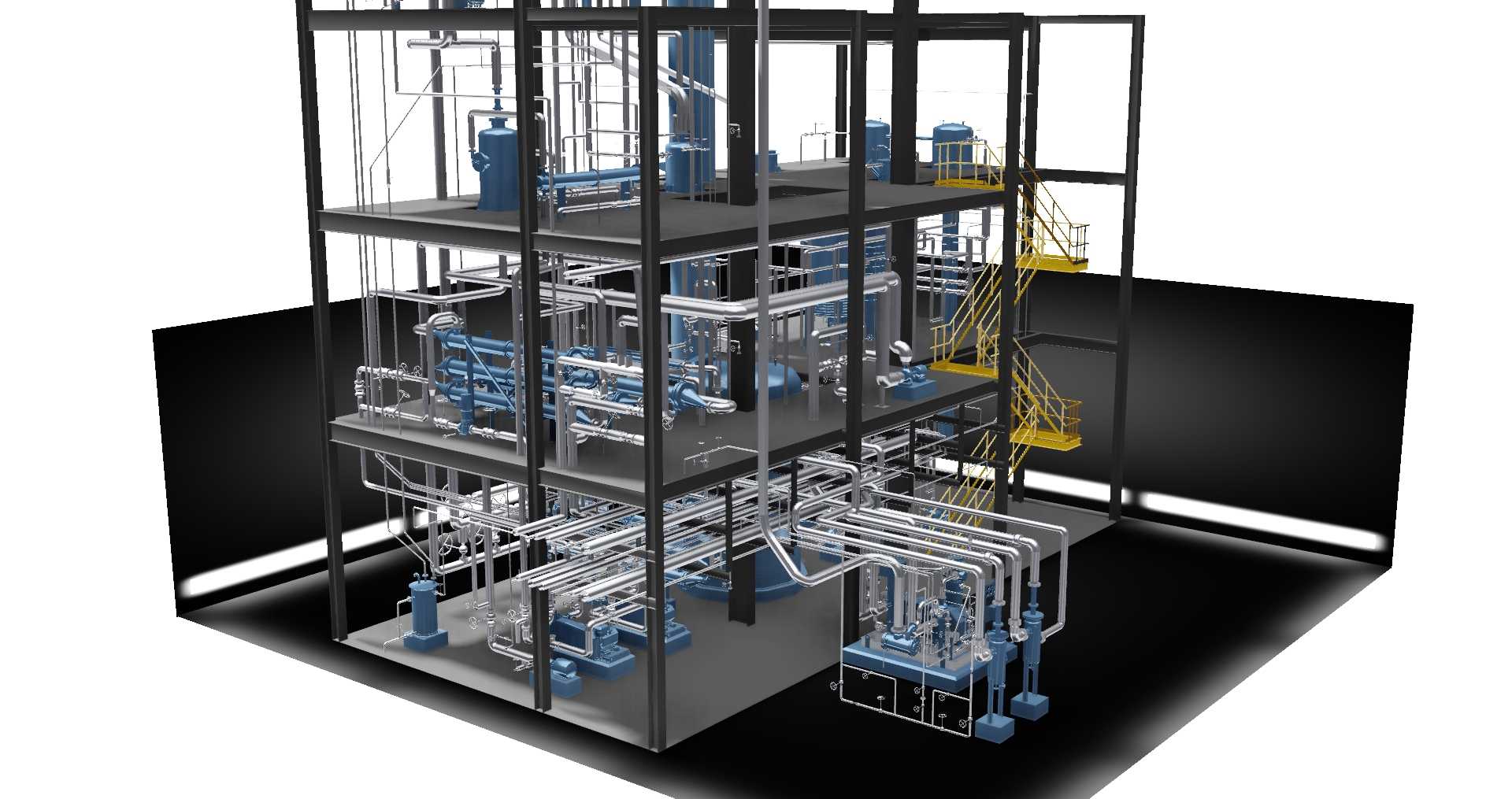

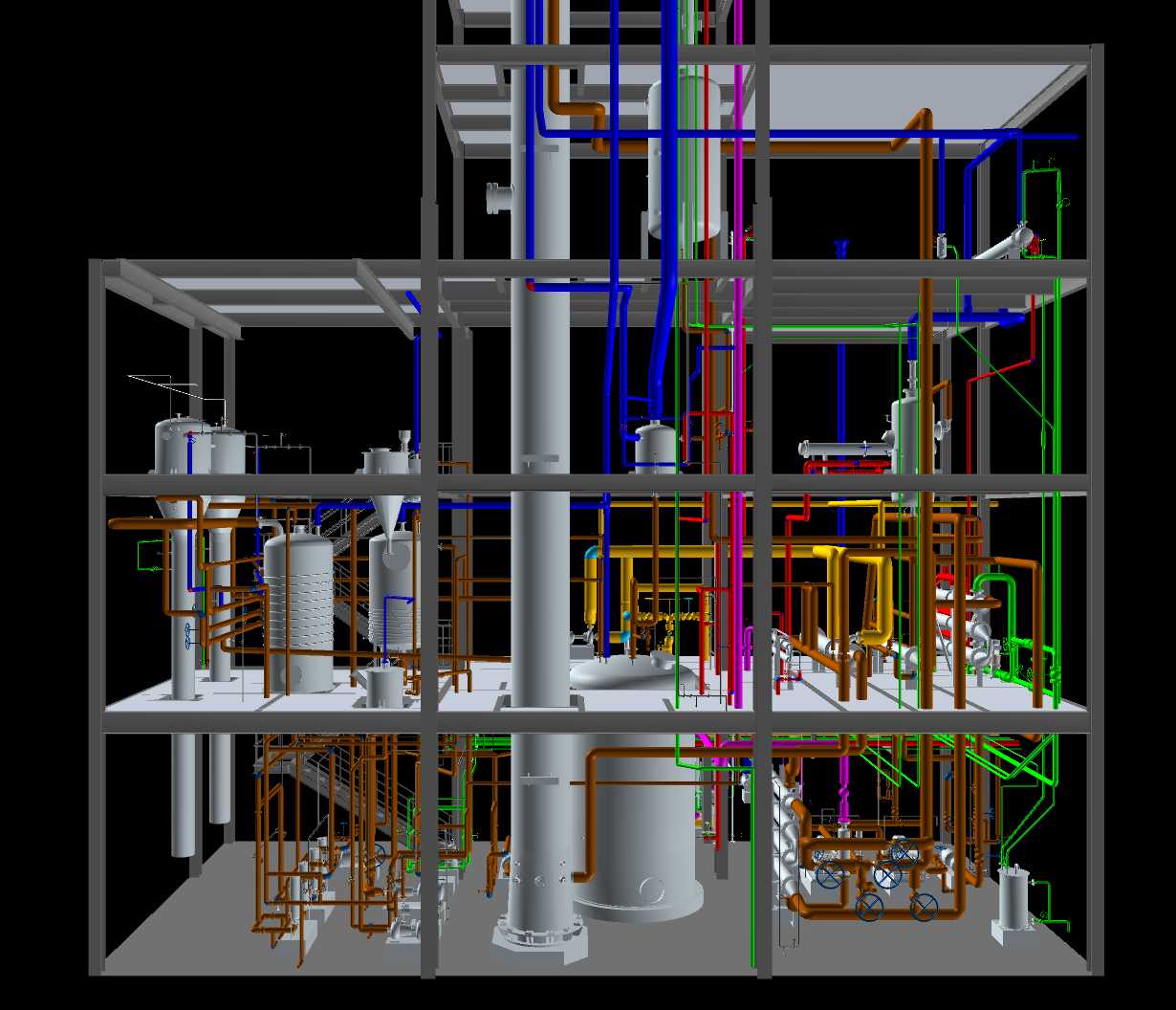

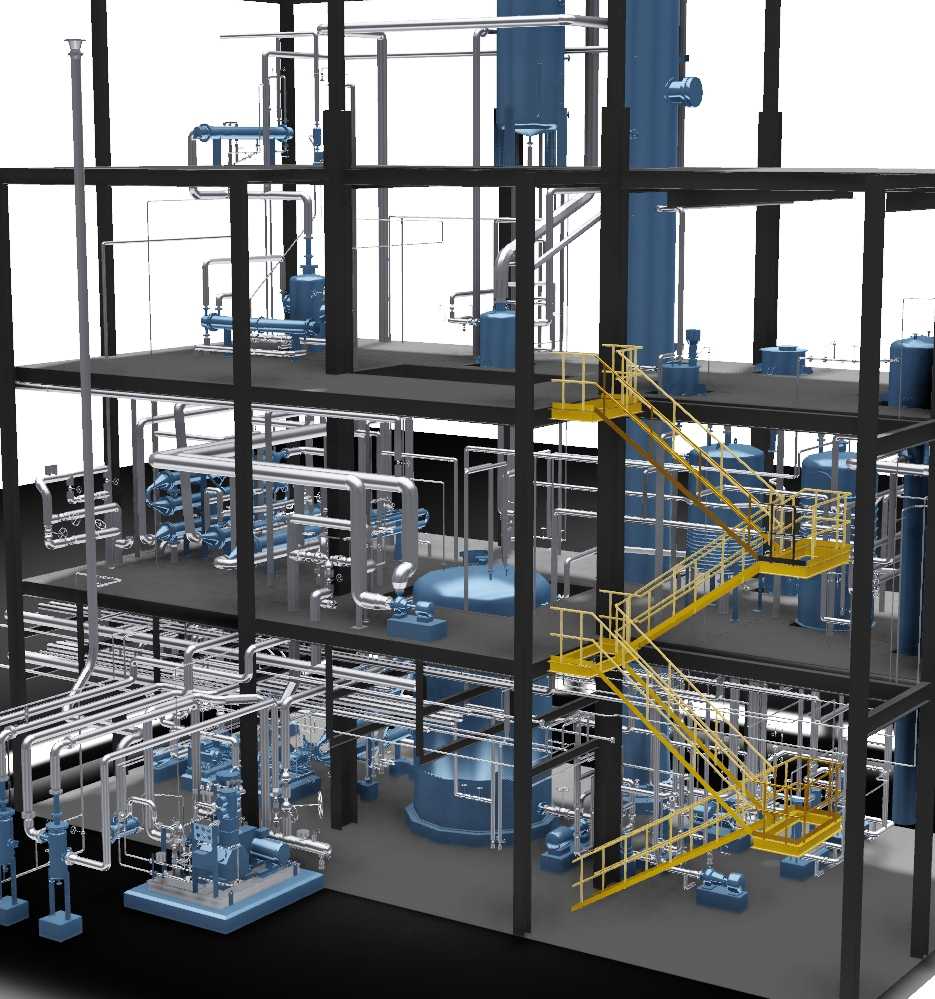

该三维结构还原的是油脂化工领域核心生产单元的脂肪酸连续加氢装置，主要应用于规模化油脂深加工生产场景，承担将不饱和脂肪酸通过催化加氢反应转化为饱和脂肪酸的核心生产功能，是硬脂酸、氢化植物油等产品生产线上的核心工段装置，可适配大中型油脂化工企业连续化、大产能的生产需求，替代传统间歇式加氢工艺存在的批次质量波动大、生产效率低、安全管控难度高的痛点。整套装置采用多层钢框架立体布局设计，设计思路围绕连续化生产的工艺流向展开，从原料进料、混合预热、加氢反应、气液分离到成品出料的全流程管线沿框架分层排布，不同工艺介质的管线采用差异化色彩区分，便于生产运维阶段快速识别介质类型、排查管线故障。框架层间设置钢格板操作平台与斜梯通道，预留了充足的操作检修空间，可满足日常巡检、阀门操作、设备维保的作业空间需求，各层平台的荷载设计充分考虑了设备运行重量、管线充液重量以及检修作业的临时荷载需求，保障装置长期运行的结构稳定性。装置的管线排布严格遵循化工管路设计规范，不同压力等级、不同介质属性的管线保持规范的安全间距，高温管线预留了热膨胀补偿的安装空间，高压氢气管线采用专用连接结构设计，从布局层面规避氢气泄漏、管线应力损伤的安全风险。装置的安装边界充分考虑了生产车间的空间适配性，整体框架的长宽高尺寸适配常规化工生产车间的层高与柱距要求，进料端与出料端的管线接口预留了与上下游生产工段对接的标准法兰位置，可直接嵌入现有油脂深加工生产线完成工艺衔接，无需对原有厂区管线进行大规模改造。装置内的核心反应单元、换热单元、分离单元的安装位置经过优化排布，既满足工艺流程的重力流、压力流输送需求，也将高压临氢区域集中布置在框架相对独立的区域，便于设置安全防护设施与应急管控通道，提升装置整体的本质安全水平。
