双缸结构斯特林热机教学演示装置

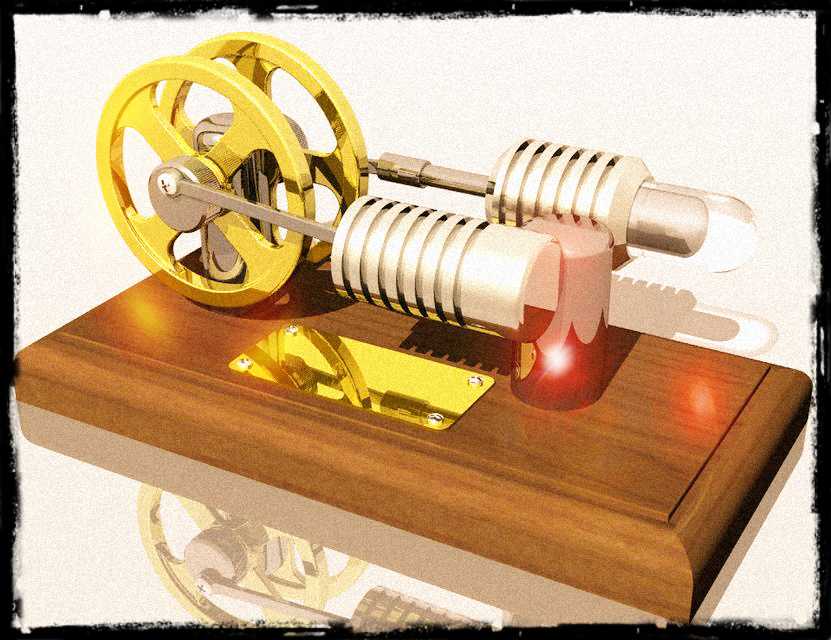

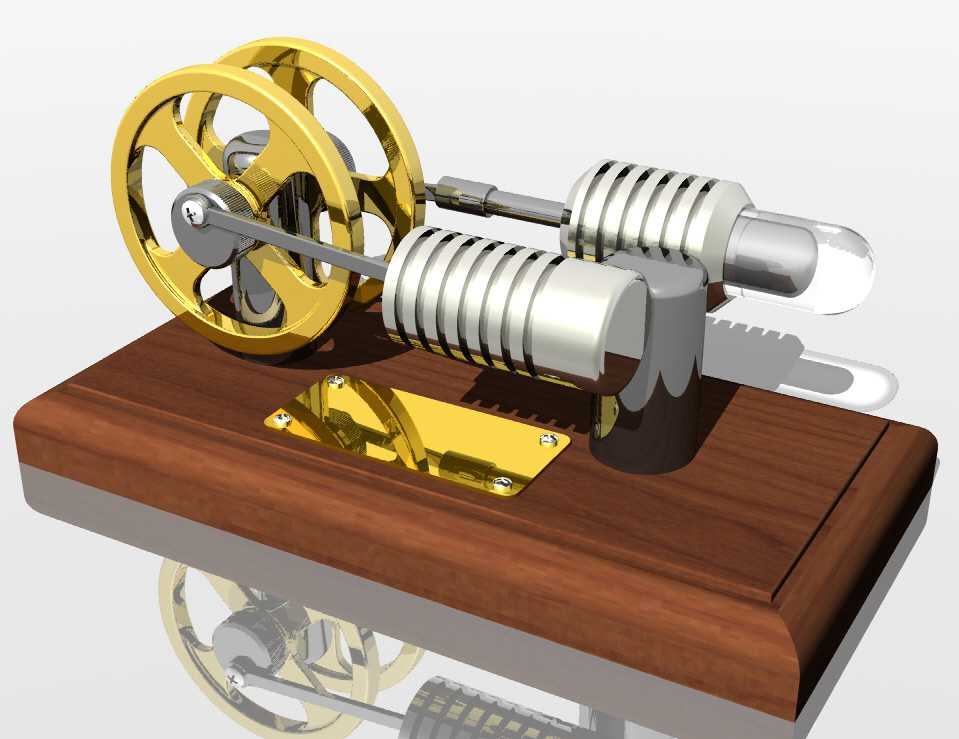

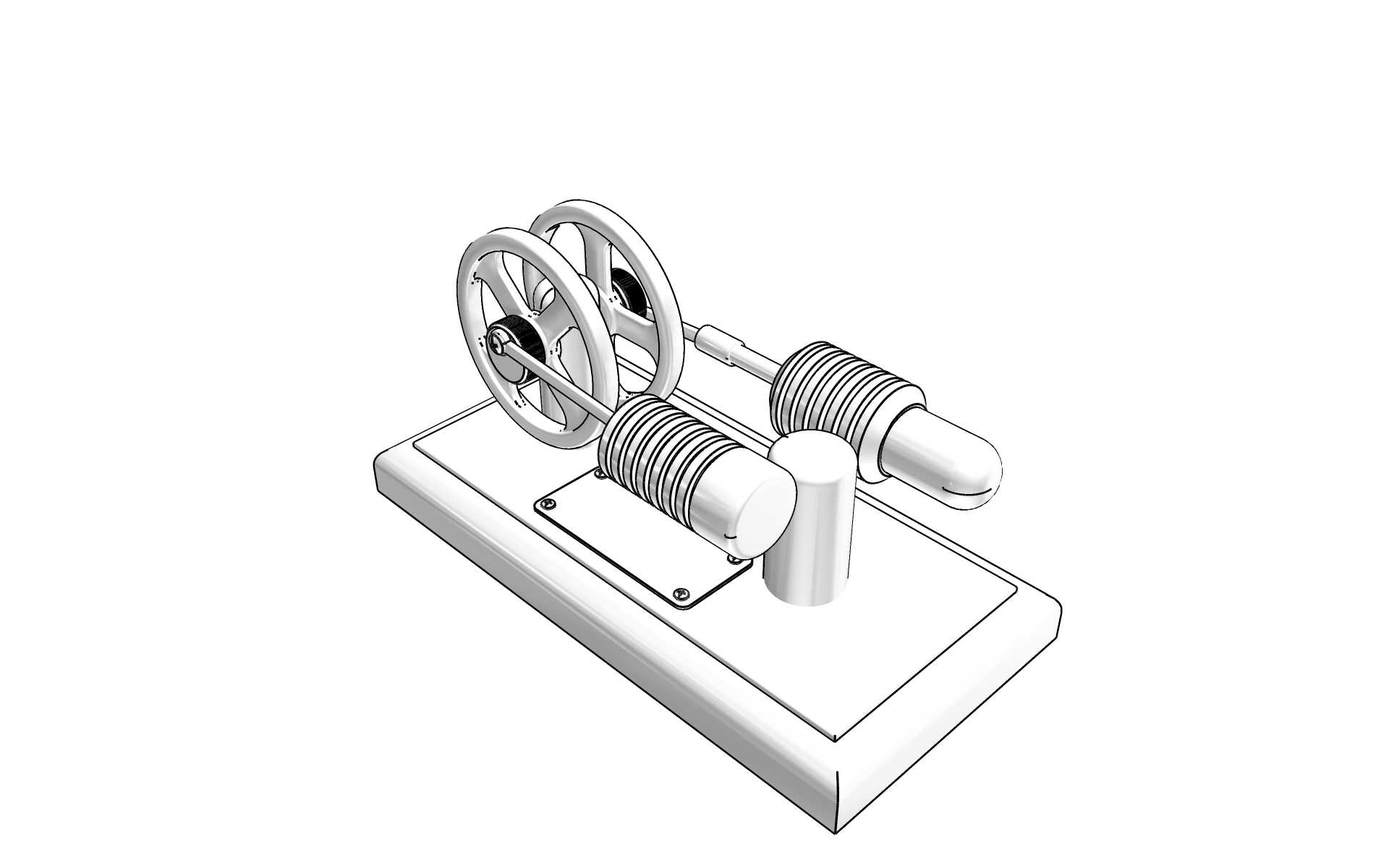

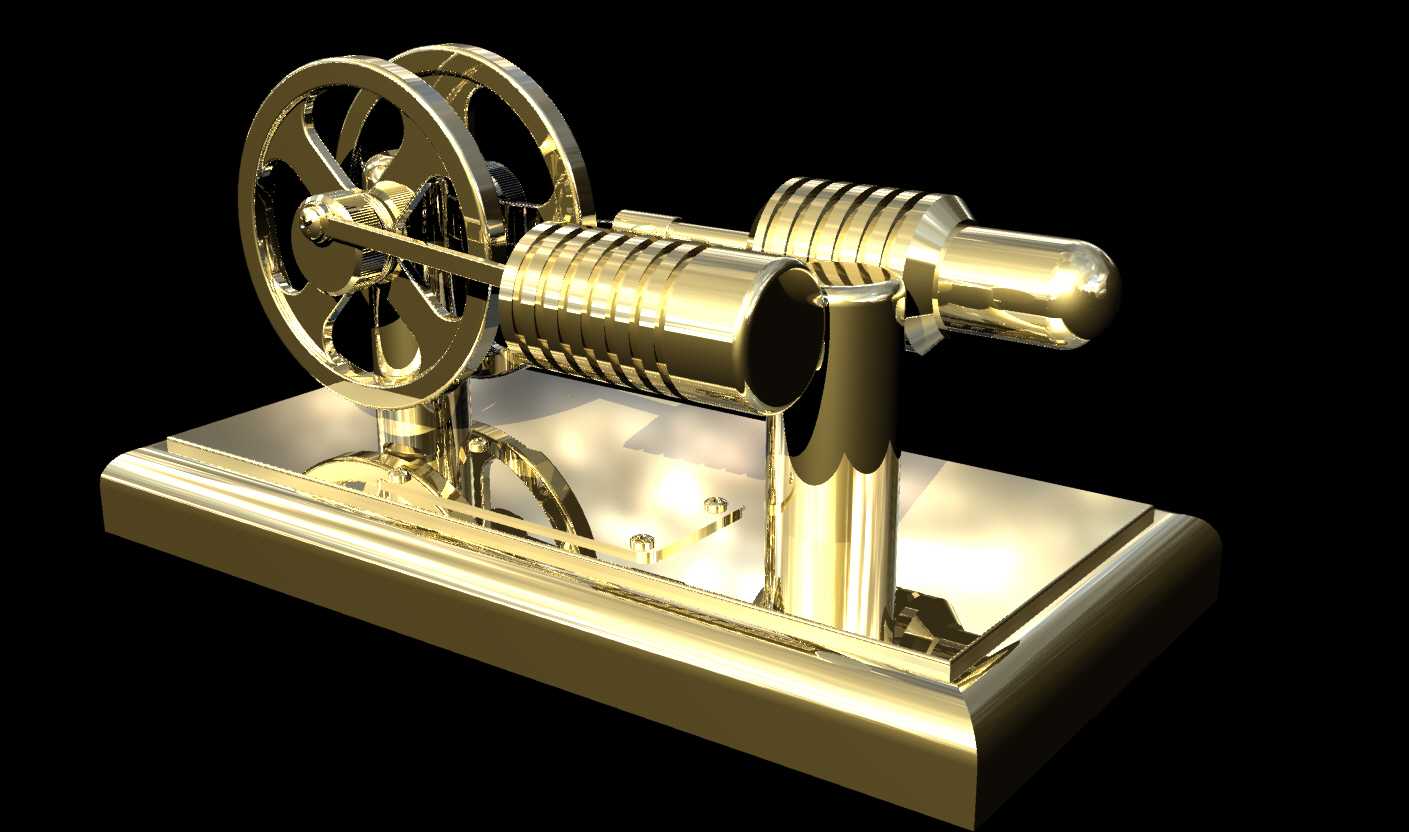

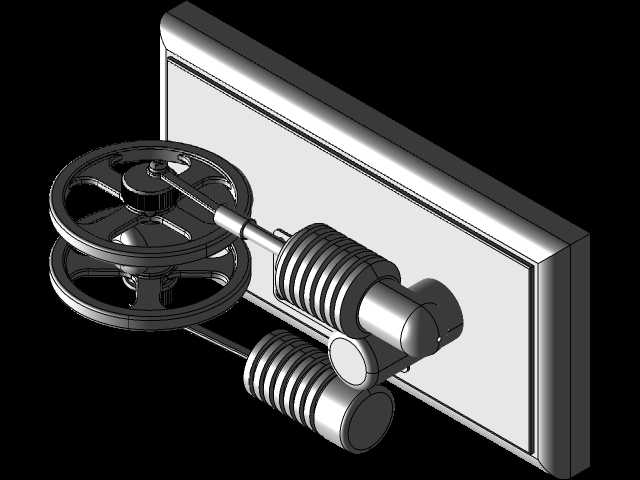

这款斯特林热机装置主要面向物理教学演示、科普展示以及小型动力原理验证场景，在中小学科学课堂、高校工程热物理实验室、科技馆互动展区都能发挥核心作用，能够直观将外燃式热机的能量转换过程具象化呈现，帮助观察者快速理解封闭工质循环受热膨胀、遇冷压缩的做功逻辑，区别于内燃机的爆燃做功模式，它的运行过程静谧无尾气排放，也可作为桌面创意动力摆件适配文创展示场景。装置采用双缸对称布局设计，动力输出端搭配双辐条式飞轮结构，飞轮采用黄铜质感的金属材质加工，大转动惯量的轮体设计能够有效储存曲轴转动的动能，抵消活塞往复运动的死点冲击，保证整机运转的平顺性，避免出现卡滞、转速波动过大的问题。传动部分采用刚性连杆连接动力活塞与配气活塞，连杆与曲轴的铰接位置预留了合理的配合间隙，既保证传动过程无旷量，也能降低转动副的摩擦阻力，减少不必要的能量损耗。两个气缸外壁设计有环形散热鳍片结构，能够快速导出气缸壁的多余热量，维持冷端与热端的稳定温度差，这也是斯特林循环能够持续做功的核心条件，鳍片的排布间距经过优化，在有限的气缸长度内最大化散热面积，同时不会阻碍周边空气的自然对流。整机采用实木材质作为安装基座，基座边缘做了圆弧倒角处理，既提升了握持搬运的安全性，也能通过木质材料的低导热特性隔绝热端向安装面的热量传递，避免放置时烫坏桌面，基座上的动力组件安装位采用嵌入式定位设计，搭配镀金质感的金属压片完成固定，安装孔位的同轴度公差控制在合理范围内，保证曲轴转动时无偏摆蹭壁问题。从安装边界来看，整机的横向、纵向与高度尺寸都适配常规桌面摆放需求，底部无突出的尖锐结构，放置时的接触面积足够大，运转过程中不会出现滑移、晃动的问题，不需要额外加装固定件即可稳定运行。设计过程中优先考虑了原理展示的直观性，所有传动结构都外露呈现，没有额外的遮挡外壳，观察者可以清晰看到飞轮转动、连杆往复、活塞移动的完整传动链路，热端的透明气缸端盖可以直接观察到内部工质的工作状态，让整个热循环过程的可视化程度大幅提升，降低了热机原理的理解门槛。
