家用嵌入式球团燃烧采暖炉结构设计

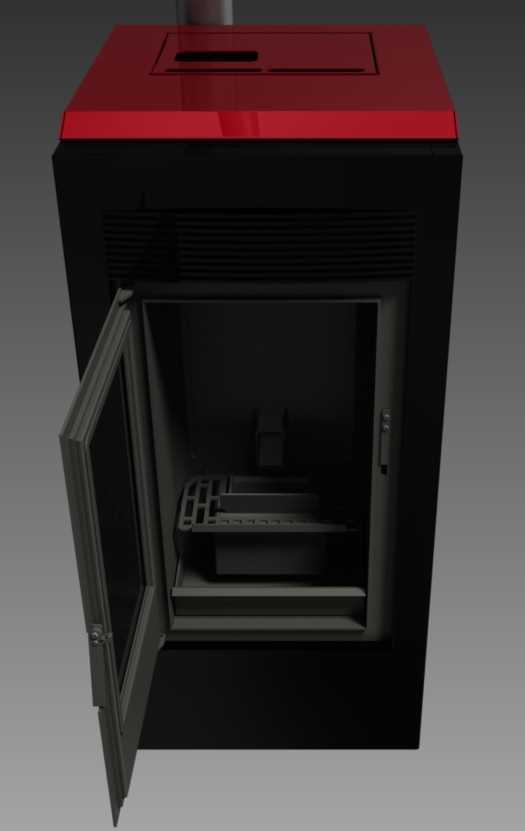

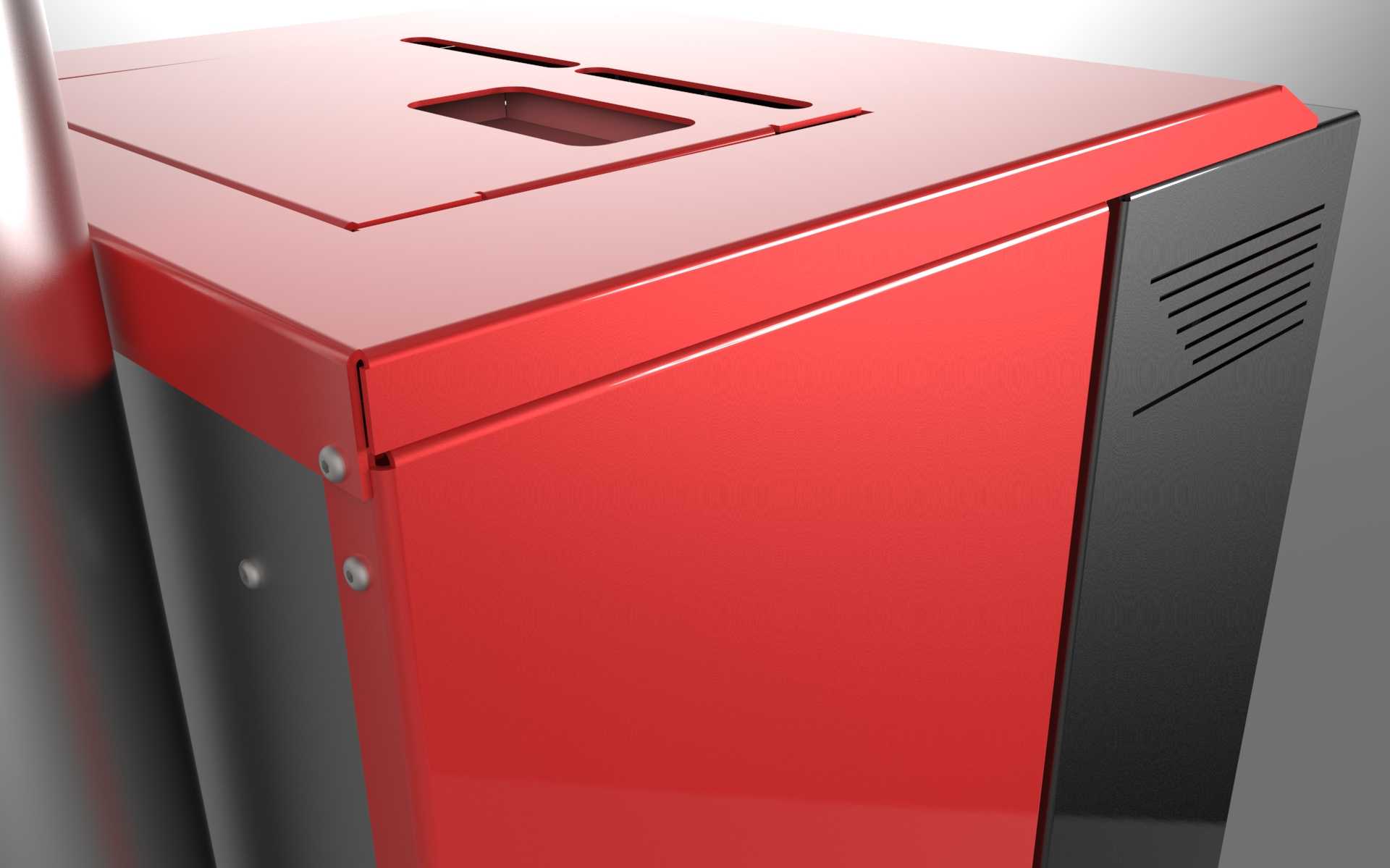

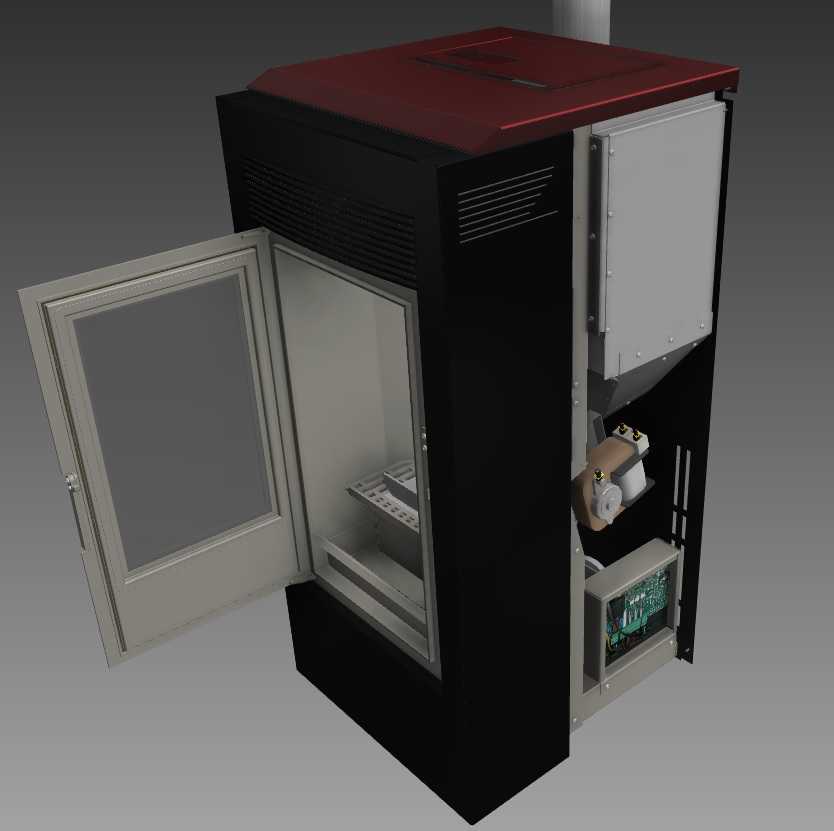

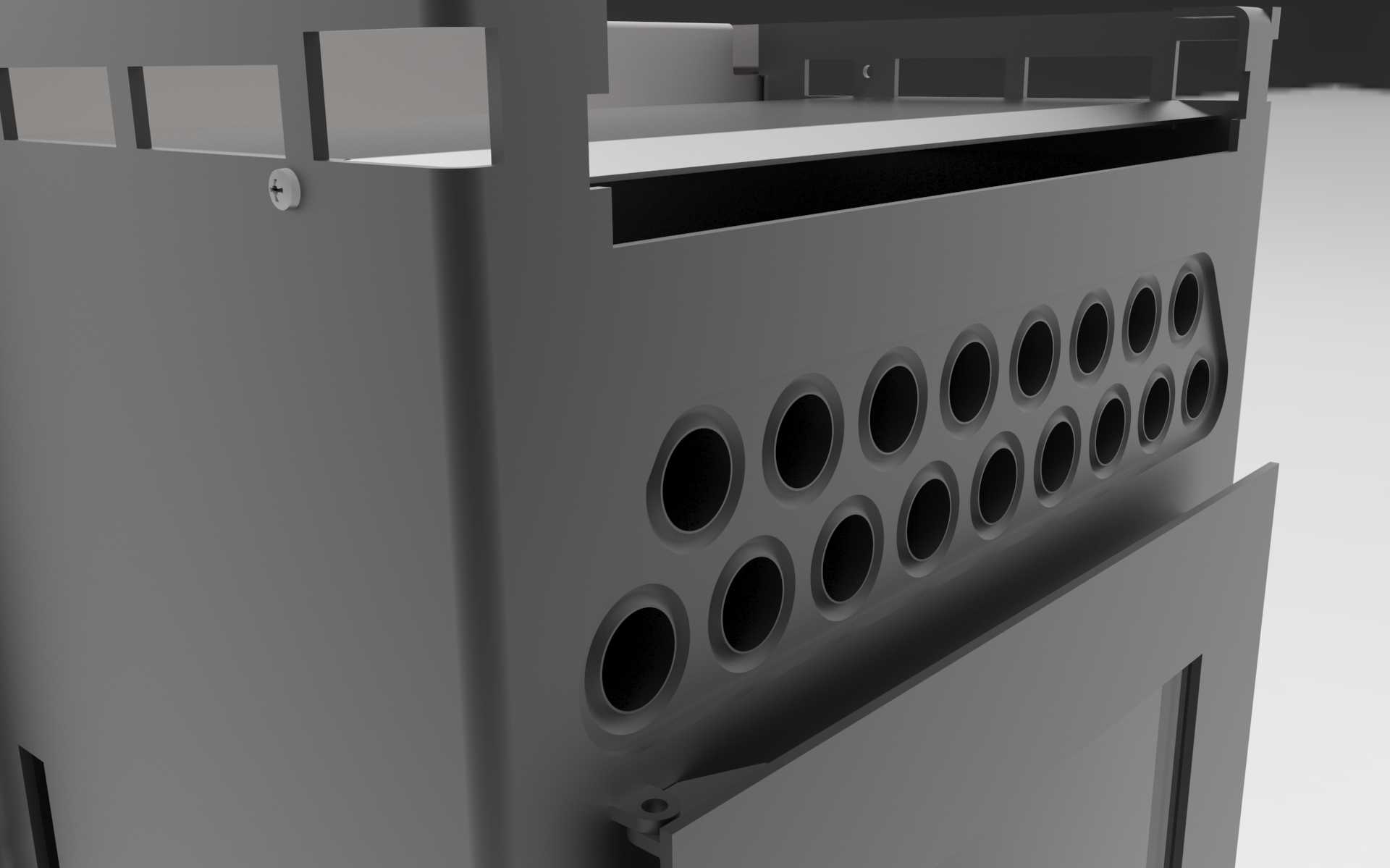

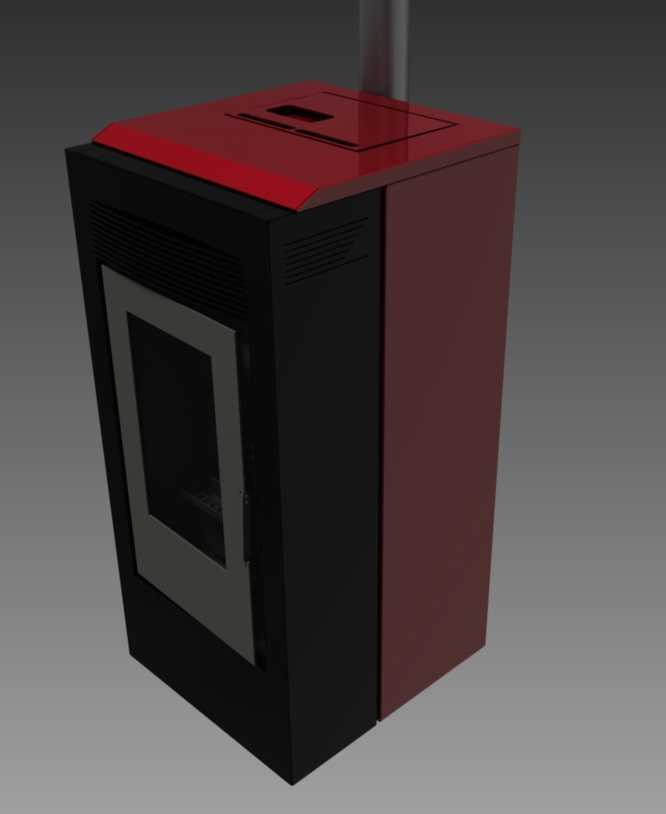

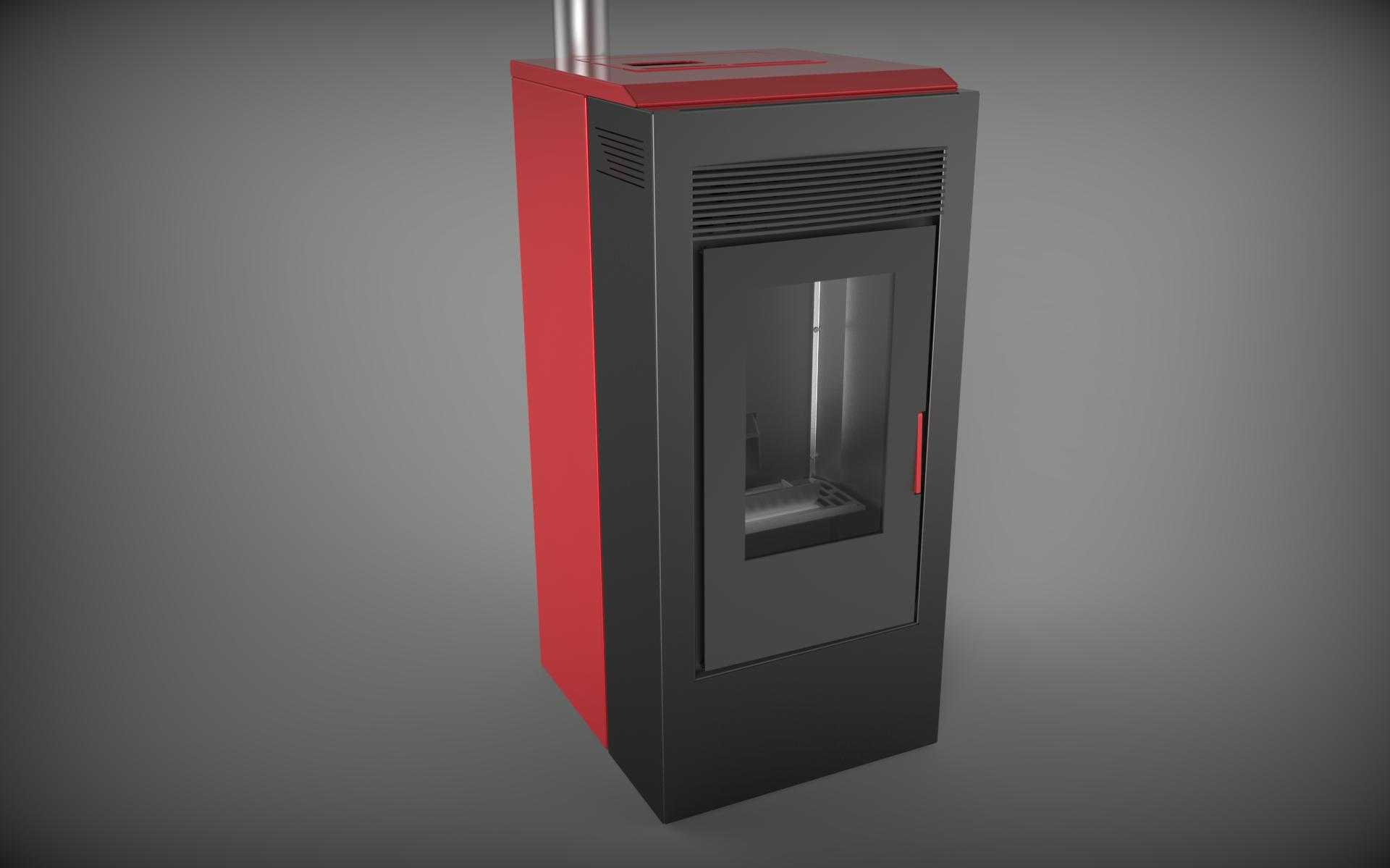

这款球团炉主要面向民用独立采暖场景设计，可适配独栋住宅、乡村自建房、小型商用门店等无集中供热覆盖的空间，承担室内采暖、局部热源供给的核心功能，同时可兼顾小容量热水供应的拓展需求，适配生物质球团燃料的清洁燃烧特性，相比传统散煤炉具具备更高的燃烧效率与更低的污染物排放水平。设备采用嵌入式安装的整体结构思路，外壳主体采用方正直角的箱型设计，顶部预留排烟管道对接接口，可直接嵌入墙体预留的安装槽位，也可独立靠墙放置，安装边界适配常规民用建筑的墙体预留尺寸，正面外沿与墙面齐平后不会额外占用室内活动空间，适配现代家居的装修风格。炉体正面配置侧开式密封炉门，炉门搭载耐高温透明观察窗，使用者无需开启炉门即可实时观察内部球团燃料的燃烧状态，炉门边缘设置耐高温密封结构，可避免燃烧过程中烟气外泄至室内，同时锁止结构采用简易侧压把手，开关操作便捷且闭合后锁紧可靠。炉体内部划分为燃料燃烧室、积灰腔、热风导流腔三个独立功能区域，燃烧室内部设置承托燃料的镂空炉排，球团燃料在炉排上方完成燃烧过程，燃烧产生的灰烬通过炉排镂空缝隙落入下方积灰腔，积灰腔采用抽拉式结构设计，日常清灰操作无需拆解炉体主体，抽出积灰抽屉即可完成灰烬清理，大幅降低日常维护的操作难度。热风导流腔围绕燃烧室设置，可将燃烧产生的热量通过炉体侧壁的散热结构均匀散发至室内，同时顶部的排烟通道设置阻火与热量回收结构，可减少排烟过程中的热量流失，进一步提升整体热利用效率。炉体外部采用黑红撞色的外观设计，顶部盖板采用耐高温的平整饰面，可临时放置需保温的容器，侧面外壳采用耐高温喷涂工艺，长期高温工作环境下不会出现漆面脱落、变色等问题，整体结构的连接部位均采用耐高温密封件处理，兼顾使用安全性与长期运行的结构稳定性。
