矿用复合片锚杆钻头结构设计

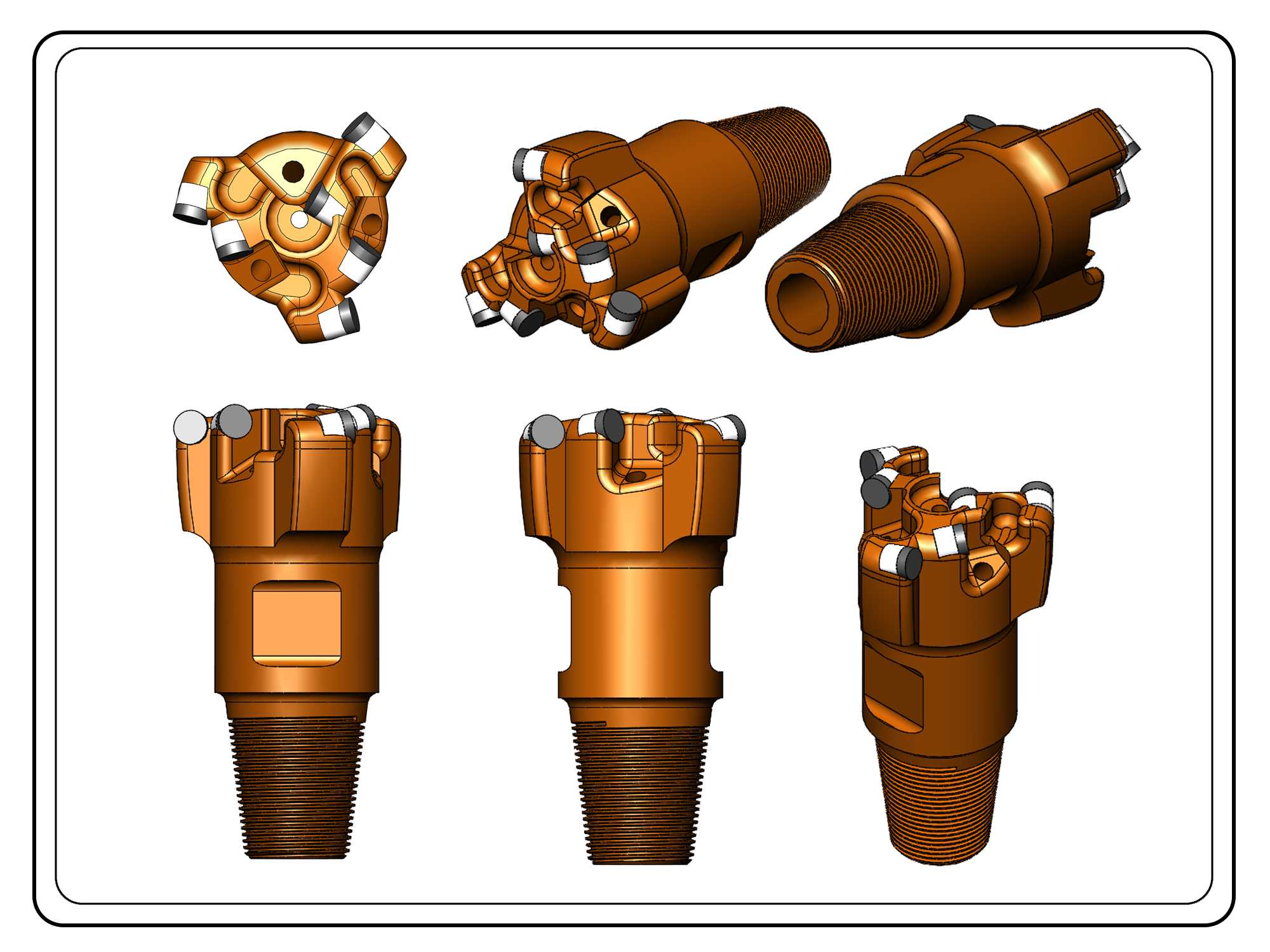

这款锚杆钻头主要应用于煤矿巷道锚固支护、岩土工程锚索钻孔、隧道超前支护钻探等作业场景，是锚杆支护施工中直接接触岩层完成破岩成孔的核心配套部件，适配常规锚杆钻机的输出连接端，能够在中硬及以下硬度的岩层、煤层中完成高效钻孔作业，为后续锚杆、锚索的安装提供符合尺寸要求的规整孔道，直接影响锚固施工的成孔效率与支护结构的整体稳定性。从功能特性来看，钻头采用多刀翼布齿结构，刀翼沿钻头端面向外呈辐射状排布，每片刀翼上镶嵌的硬质合金切削齿按照破岩轨迹错落布置，能够在钻进过程中实现全孔底覆盖切削，避免出现切削盲区，同时切削齿的出露高度经过合理匹配，既保证足够的切削吃入深度，又能避免单齿受力过大出现崩齿、掉齿问题；钻头端面设计有多个冲洗水孔，钻进过程中压力冲洗液可通过水孔直接喷射到孔底切削区域，及时将破碎产生的岩屑携带排出孔外，同时降低切削齿的工作温度，减少切削齿的热磨损，延长钻头的单次下井使用寿命。在设计思路上，这款钻头充分考虑了锚杆钻进的工况特点，针对锚杆钻孔深度较浅、钻机给进力与转速适配范围广的特性，优化了刀翼的螺旋升角，既保证岩屑能够沿刀翼侧面顺利向外排出，避免孔底重复破碎影响钻进效率，又能降低钻进过程中的回转阻力，减少钻机的负载损耗；钻头的冠部轮廓采用圆弧过渡设计，能够在钻进遇岩层软硬变化时保持钻进稳定性，减少孔斜问题，保证成孔的直线度满足锚杆安装要求。从安装边界与尺寸适配来看，钻头尾部采用标准锥管螺纹连接结构，螺纹参数与常规锚杆钻机的输出钻杆完全匹配，安装时只需按照规定扭矩拧紧即可保证连接可靠性，不会出现钻进过程中螺纹松脱、滑扣的问题；钻头的整体外径严格匹配对应规格锚杆的成孔直径要求，钻头体最大外径与切削齿外圆直径保持合理的级差，既保证成孔直径足够锚杆顺利送入，又能减少钻头体与孔壁的摩擦损耗，降低钻进过程中的回转阻力；钻头整体长度控制在合理范围内，能够适配狭小巷道空间内的钻机作业行程，不会因为钻头长度过大影响施工操作，同时钻头体采用高强度合金钢结构，经过调质热处理后具备足够的抗冲击、抗扭转性能，能够应对钻进过程中遇到的夹层、结核等复杂工况，避免出现钻头体断裂、变形的失效问题。
