高质3196系列卧式离心泵结构设计

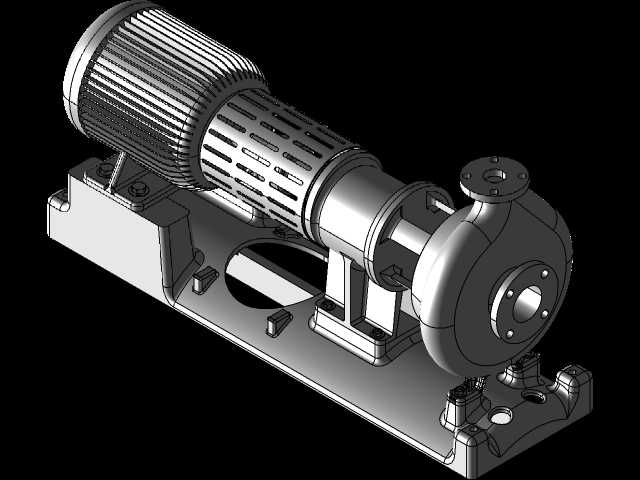

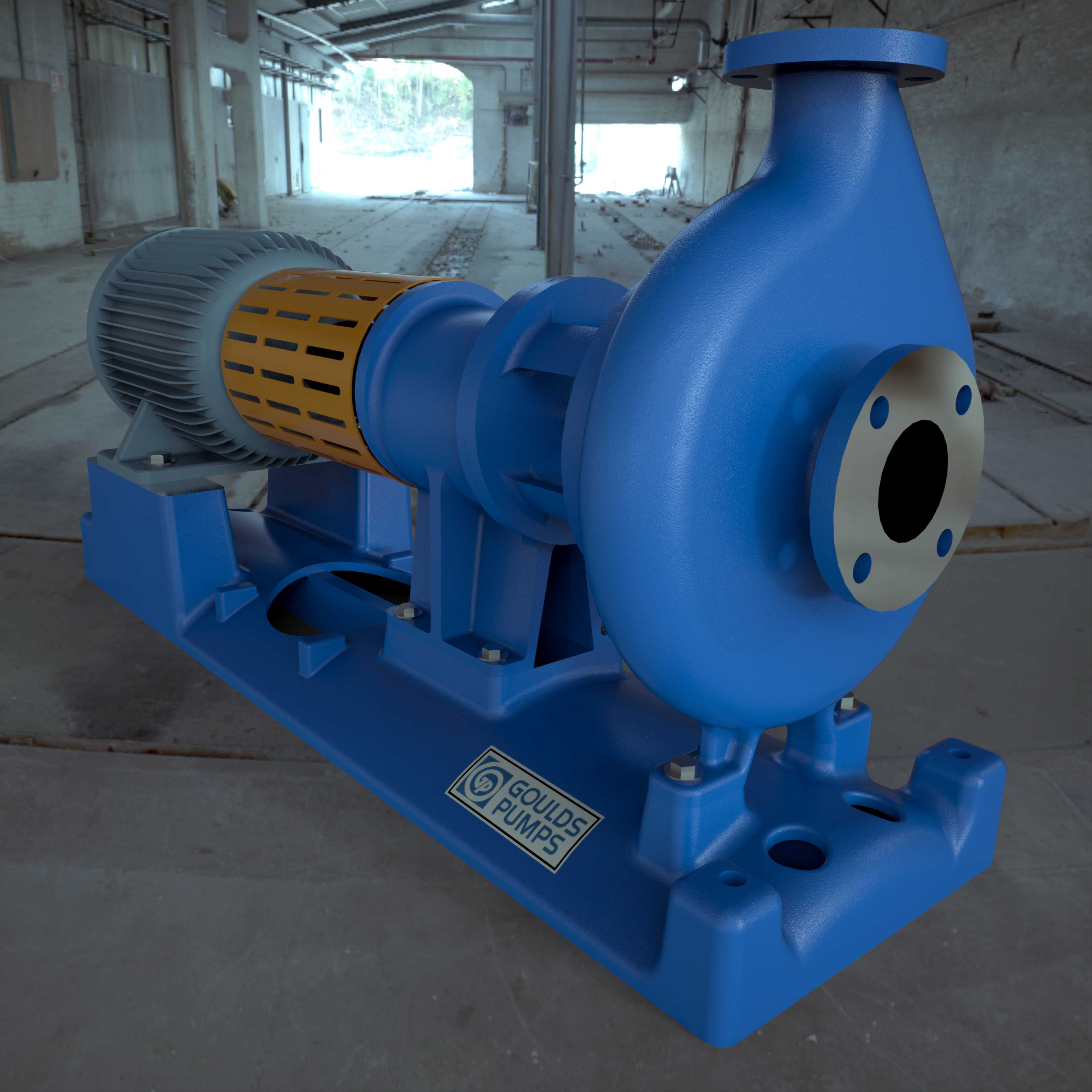

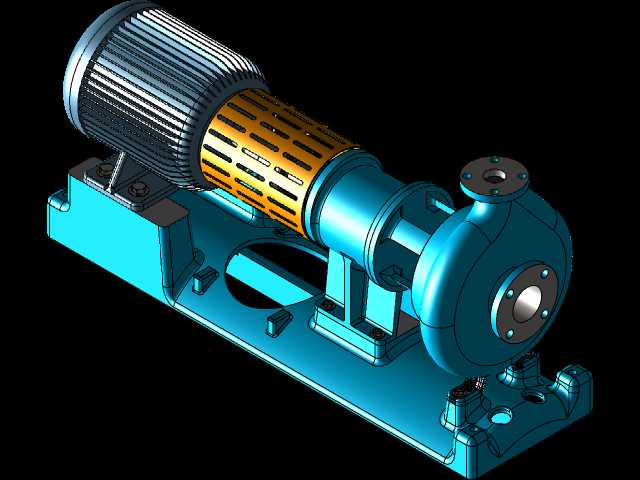

该款卧式离心泵主要面向工矿输水、工业流体输送场景设计，可适配矿山井下排水、厂区生产供水、工艺流体增压等多种作业环境，能够稳定输送清水或物理化学性质与水相近的介质，在采矿、冶金、通用工业生产等领域有着广泛的应用空间。设备采用电机与泵体直联的卧式布局，整体通过一体式铸造底座承载，底座预留多组标准安装孔位，可直接固定于混凝土基础或钢制安装平台，安装时需保证底座水平度偏差控制在合理范围内，避免运行过程中出现振动偏移问题。泵体采用蜗壳式流道设计，进水口沿轴向布置，出水口垂直向上设置法兰连接端，法兰端面预留标准螺栓孔位，可与同规格工业管道直接对接，进出口的位置设计充分考虑了管路排布的便利性，能够减少现场管路弯折带来的流阻损失。泵轴与电机轴通过联轴器段实现同轴传动，中间护罩段既可以防护传动部件避免杂物卷入，也能在运行过程中阻隔人员接触转动部件，提升设备运行的安全性。叶轮采用闭式离心结构设计，运转时可在泵腔内部形成稳定负压实现介质抽吸，通过蜗壳流道的导流作用将介质动能转化为压力能，实现稳定的流体输送效果。泵体与端盖的连接位置采用密封结构设计，可有效避免高压介质泄漏，适配连续长时间运行的工况需求。整体外形紧凑，轴向长度与径向宽度经过优化设计，既保证了泵体的结构强度，也尽可能压缩了设备的安装占用空间，方便在空间受限的厂房、井下硐室等场景布置安装。设计过程中充分考虑了设备的维护便利性，泵体端盖采用螺栓紧固连接，拆卸时无需移动整体管路与电机即可完成叶轮、密封件的检修更换，能够有效降低现场运维的工作量与时间成本。底座的加强筋结构经过力学优化，可承受设备满负荷运行时的振动载荷，避免长期运行出现底座变形问题，保障设备的长期运行稳定性。
