非接触式感应测电笔结构设计

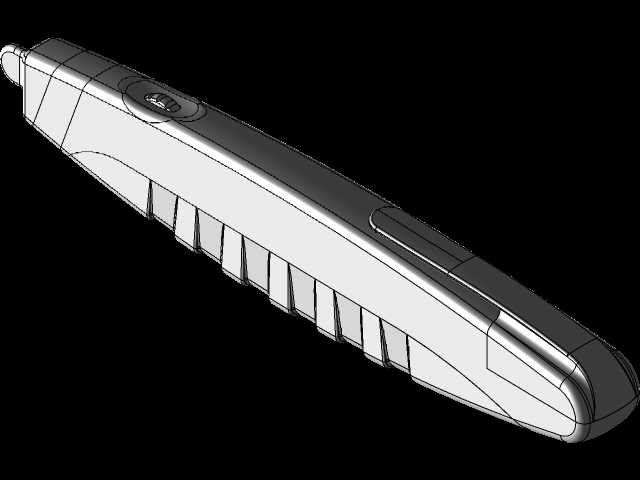

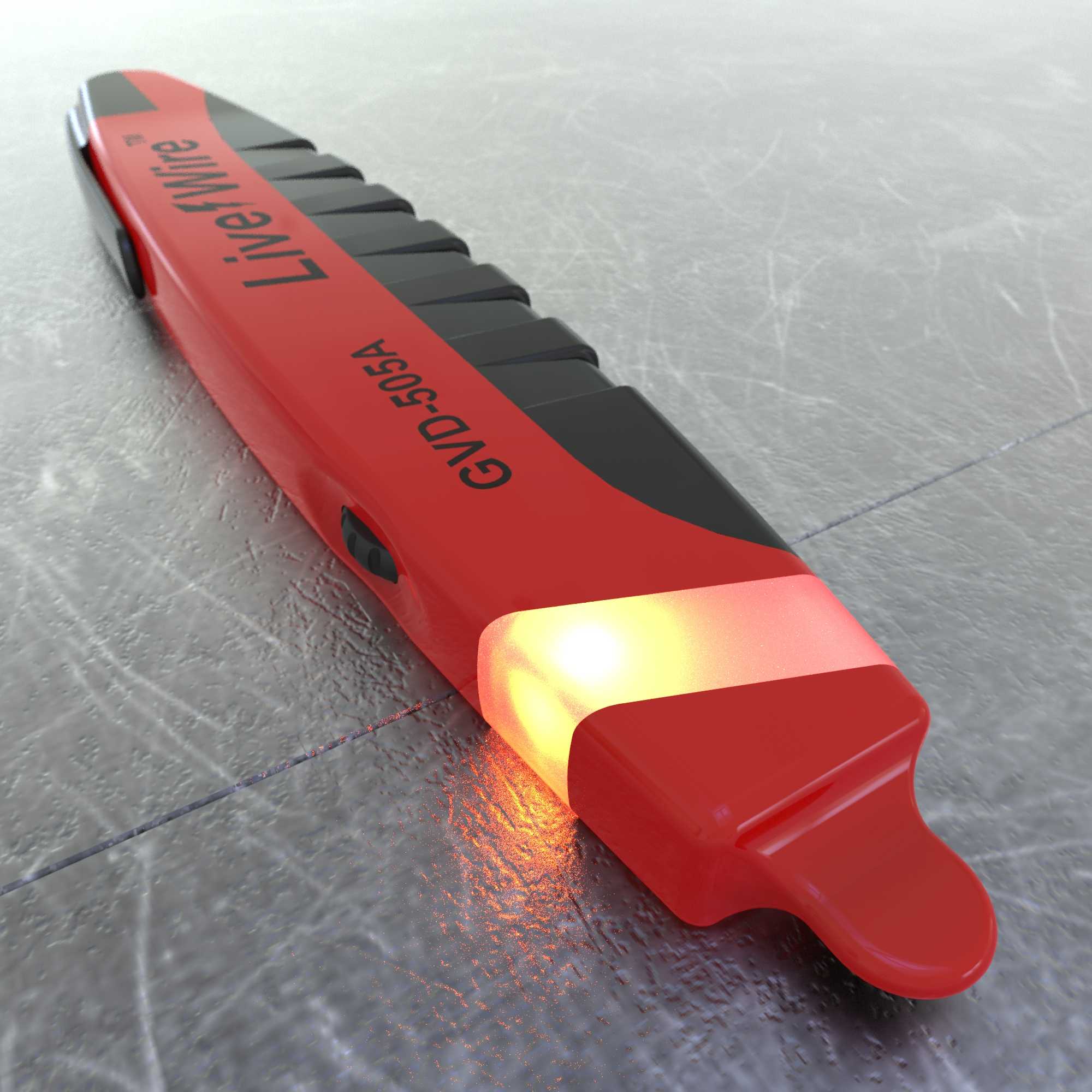

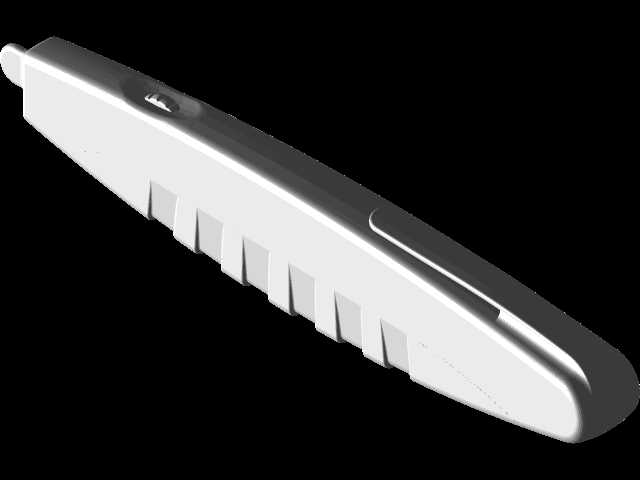

这款非接触式电压检测工具，主要面向民用电路检修、工业电气巡检、家装电路验收等多类作业场景，是电工作业、日常电路排查过程中保障操作人员安全的核心手持检测工具。和传统接触式测电笔不同，该设备无需直接触碰带电金属导体，只需靠近线缆、接线端子、插座面板等位置，即可快速识别线路是否带电，从根源上避免了检测过程中误触带电体引发的触电风险，尤其适合墙内暗线走向排查、绝缘层破损点位定位、零火线快速区分等传统测电笔难以高效完成的作业场景。在功能设计上，设备前端设置高灵敏度感应检测端，当检测到安全阈值以上的交变电压时，前端高亮提示灯即刻点亮，同时可搭配蜂鸣提示（结构预留声学腔体位置），在光线昏暗的配电井、吊顶内、夜间户外作业场景下，也能让操作人员快速获取检测结果，无需凑近观察读数。设备整体采用笔式手持 ergonomic 造型，主体外壳做了分段式防滑凹凸纹理设计，握持时贴合手掌虎口曲线，长时间手持作业也不易产生滑脱、酸胀的不适感；外壳选用高抗冲绝缘阻燃工程塑料，全机身无外露金属导电部件，绝缘防护等级满足手持电工工具的安全要求，即使在潮湿作业环境下使用也能保障操作人员的人身安全。结构设计上，内部沿笔身轴向依次排布感应线圈、信号处理电路板、纽扣电池仓、提示灯组，各部件通过卡扣结构固定在壳体内腔，无需额外螺丝固定即可实现牢靠装配，后期更换电池时只需推开尾端的电池仓盖即可操作，维护十分便捷。设备整体尺寸控制在口袋便携级别，可轻松放入工装裤口袋、电工工具包的侧袋内，不会占用过多收纳空间，日常巡检携带无负担；前端检测头做了圆弧收窄处理，可深入狭窄的接线盒缝隙、密集排布的端子间隙内完成检测，不会因头部尺寸过大无法靠近待测点位，适配各类复杂布线场景的检测需求。外壳的按键区域做了内凹式设计，电源按键嵌入壳体内，日常收纳时不会被工具包内的其他物件误触开机，有效节省电池电量，延长单次换电后的使用周期。
