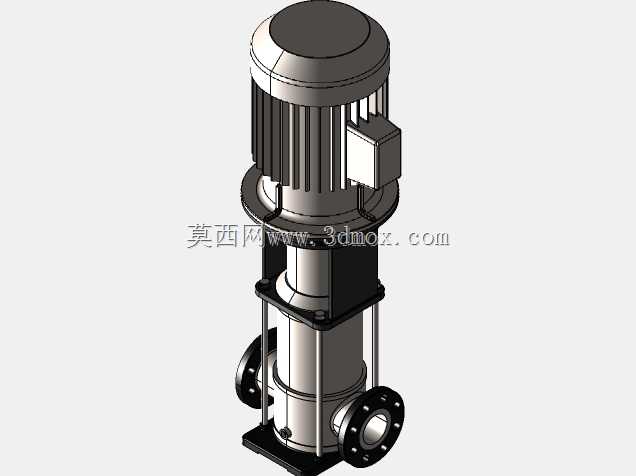

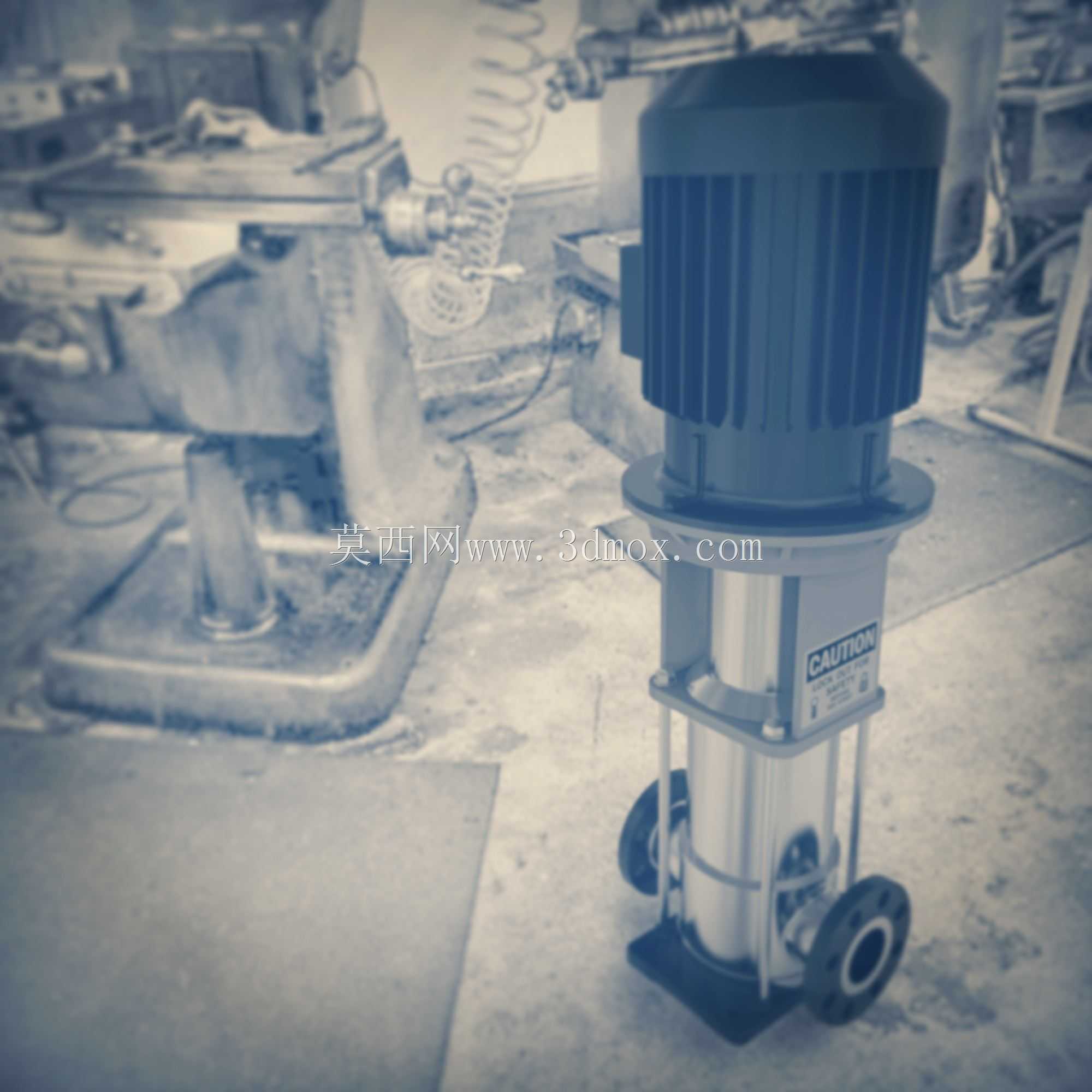

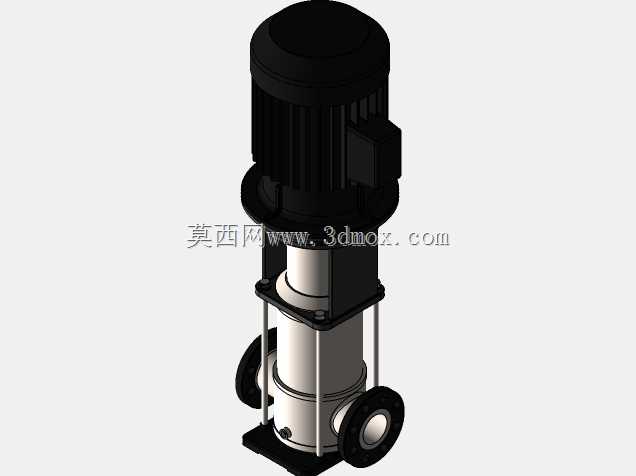

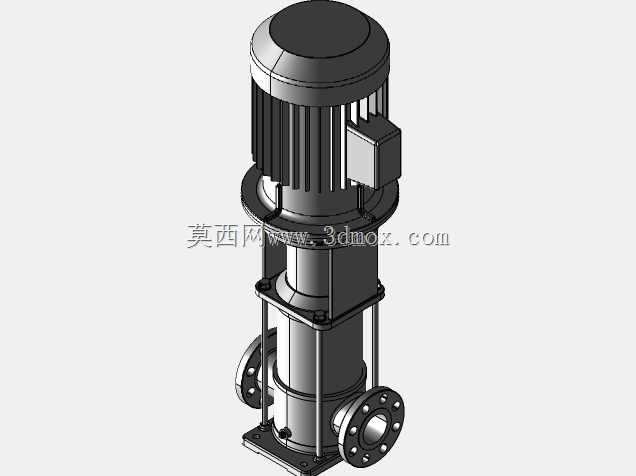

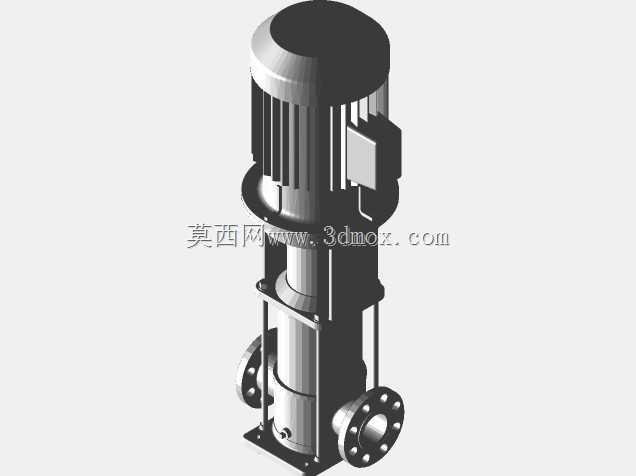

立式多级离心泵格兰富CRN15结构设计

这款立式多级离心泵的三维结构设计，主要面向民用建筑供水、工业流体增压、水处理系统输送、暖通空调循环等多类应用场景，在高层住宅二次供水、工业生产流程冷却水循环、纯水制备系统输水、锅炉给水增压等工况中都能发挥核心作用，可输送清水或理化性质与水相近的轻度腐蚀性介质，适配不同温度、压力的流体输送需求，是流体输送系统里的核心动力设备。从设备实际用途来看，该款泵型主打中高扬程的流体输送需求，相比单级离心泵，多级叶轮串联的结构可以在较小的安装占地空间内实现更高的输出扬程，立式安装的结构形式也能大幅缩减设备在泵房内的水平占地面积，提升空间利用率，尤其适合安装空间紧凑的楼宇泵房、工业设备配套机组等场景。从产品功能特性来看，该泵采用顶部电机直联的传动结构，动力传递路径短、传动损耗低，中部的过流段采用多节导叶叶轮串联的结构，每一级叶轮都能为流体叠加动能与压能，可根据实际需要的扬程参数灵活调整叶轮级数，适配不同的工况压力需求；进出水口采用同底侧布置的管道连接形式，管路对接安装便捷，泵体底部设置稳固的安装底座，可通过地脚螺栓与安装基础刚性固定，运行时的振动幅度小、运行噪音低，搭配的标准三相异步电机散热结构设计合理，长时间连续运行也能保持稳定的工作温度。从产品设计思路来看，整体采用模块化的设计逻辑，电机段、传动连接段、过流筒体段、叶轮导叶组件、进出水底座段都采用可拆分的独立模块结构，既方便生产制造过程中的零件通用化替换，也便于后期运维过程中的易损件更换与故障检修；过流部件的流道设计充分考虑流体流动的阻力损耗，叶轮与导叶的型线经过流体力学优化，能减少流体在泵内的湍流与冲击，提升泵的运行效率，降低运行过程中的能耗。从外形尺寸与安装边界来看，该泵整体为竖直长轴式结构，整体高度根据叶轮级数不同有所调整，水平方向的最大外轮廓尺寸为电机的外径尺寸，进出水口的法兰接口尺寸符合通用管道连接标准，安装时需要预留顶部电机的接线与检修空间、底部底座的固定安装操作空间，侧面预留管路对接的操作空间，进出口的中心高度与常规同参数立式多级泵的安装尺寸具备互换性，可直接替换同规格的老旧泵组，无需对现有管路与安装基础做大规模改造，能大幅降低设备替换的改造成本与施工周期。
