锅炉水表配套黄铜玻璃截止阀结构设计

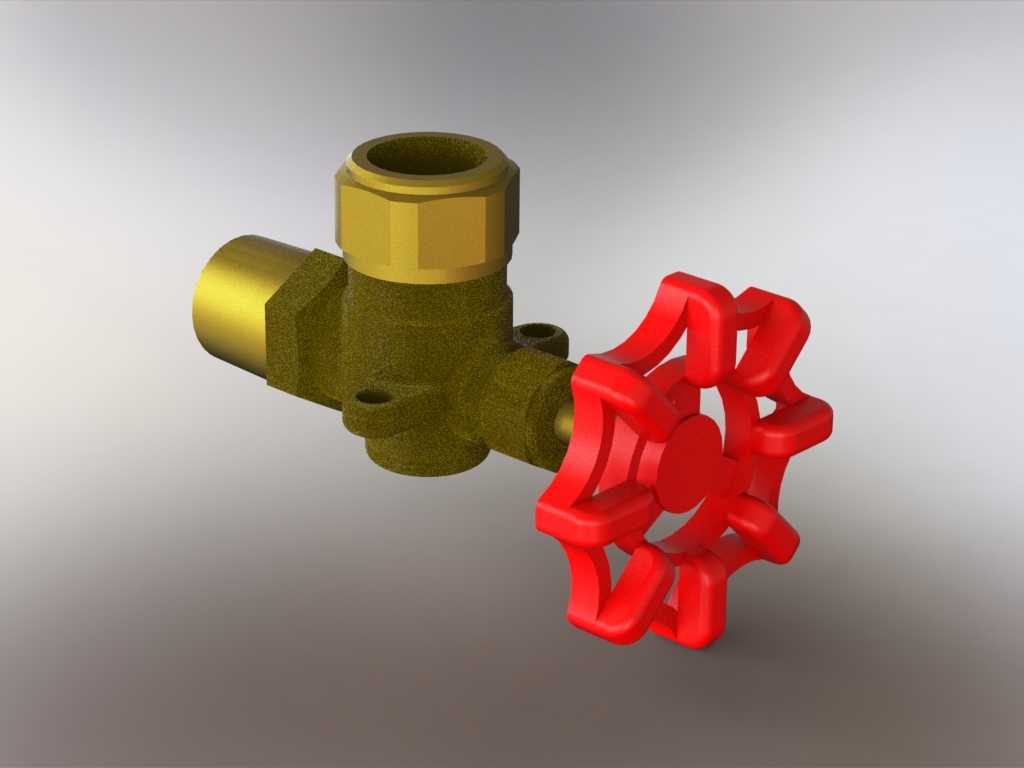

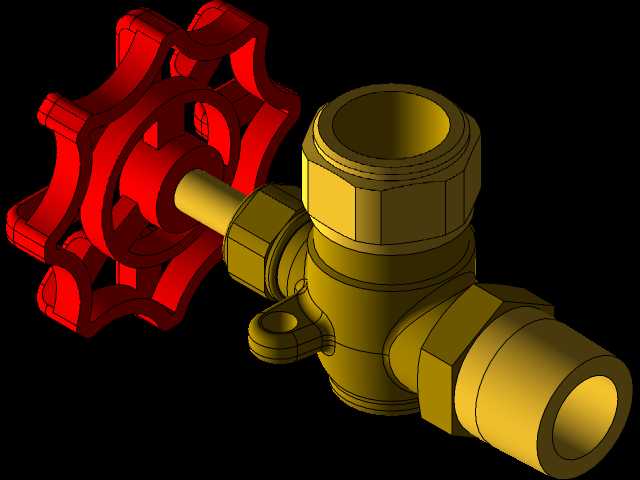

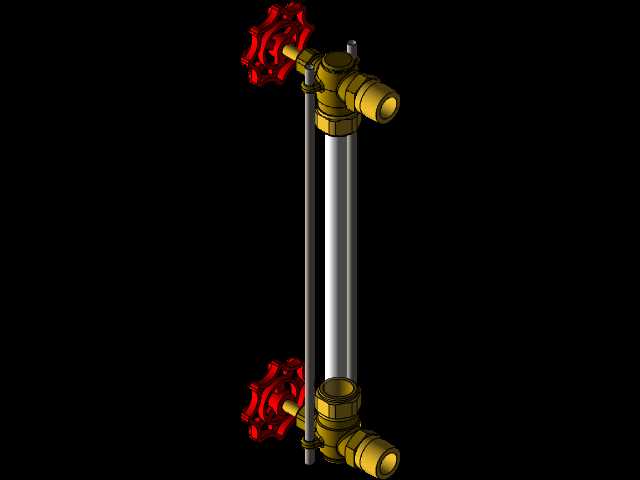

这款黄铜玻璃截止阀主要适配锅炉供水系统的水表前端管路，在民用采暖锅炉、小型工业蒸汽锅炉的供水管路中承担通断控制、流量调节的核心作用，安装位置紧邻水表进水端，既可以在水表检修、管路维护时快速截断水流，避免管路存水喷涌造成作业面积水，也能通过手轮开度微调供水流量，匹配锅炉不同运行工况下的补水需求，避免补水过快造成水表叶轮冲击损伤，或是补水过慢导致锅炉水位不足触发干烧保护。阀体采用黄铜锻压成型的主体结构，材质本身具备优异的抗锈蚀性能，适配生活冷水、软化采暖水等常规供水介质，长期接触水体不会出现锈渣脱落堵塞水表滤网的问题，阀体进水端采用外螺纹插接结构，出水端采用内螺纹连接结构，能够直接匹配常规水表的标准接口尺寸，无需额外加装转换接头即可完成装配，大幅降低现场安装的配件成本与作业时长。手轮部分采用红色增强尼龙材质注塑成型，轮缘做了多道弧形防滑筋设计，冬季戴劳保手套操作时也能稳定施力，不会出现打滑脱手的问题，手轮与阀杆的连接采用方形嵌件结构，长期开关操作不会出现棱边磨损打滑的情况，阀杆与阀体的密封部位预留了标准填料函安装空间，后期使用中如果出现密封渗漏，无需拆解整个阀体，只需拧紧填料压盖即可完成密封修复。设计过程中优先保证外部安装尺寸的精准性，所有接口的螺纹规格、阀体的整体安装长度、手轮的最大旋转外径都严格匹配阿波罗20-100系列锅炉水表的配套安装要求，管路布局设计阶段可以直接调用该模型完成管线排布，提前核对安装空间是否存在干涉，避免现场安装时出现手轮被周边管线遮挡、阀体与墙面间距不足无法拧管的问题。模型还原了阀体表面的锻压纹理、黄铜接头的机加工倒角、手轮的镂空结构细节，在做管路系统三维装配展示时能够呈现接近实物的视觉效果，方便施工方提前向客户展示管路排布的最终形态，沟通安装方案时减少理解偏差。
