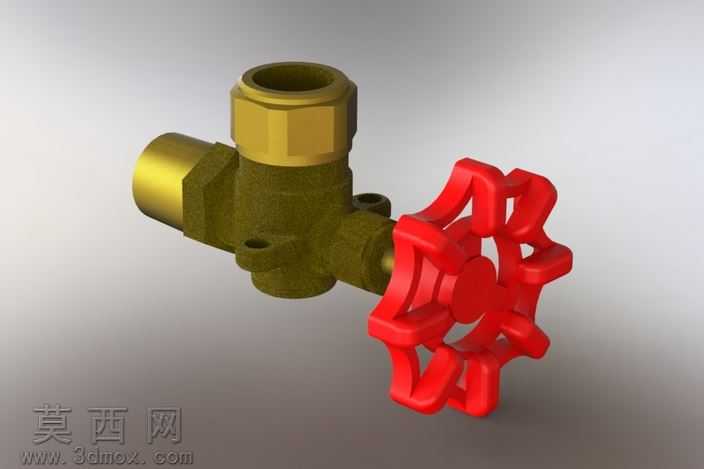

黄铜材质带红色手轮水表玻璃阀结构模型

本模型为水表配套玻璃阀的三维数字化设计成果，建模阶段以实际管路适配尺寸为基准，先通过草图绘制勾勒阀体的整体轮廓，明确两端管路接口的同轴度参数，再通过拉伸、旋转、布尔运算等特征操作构建阀体的主体结构，精准还原黄铜阀体的异形流道、外六角接口、手轮连接轴等核心结构，对阀体表面的铸造纹理预留了材质映射的对应面，避免建模阶段过度细化导致的面数冗余。材质设置阶段，针对阀体的黄铜材质做了分层处理，主体阀体部分调整为略带磨砂质感的铸黄铜材质，还原铸造件表面细微的凹凸质感与哑光金属色泽，两端的管路接口部分设置为抛光黄铜材质，通过粗糙度参数的差异区分加工面与非加工面的视觉区别；手轮部分采用亮红色硬质塑料材质，调整材质的漫反射与高光参数，还原工业塑料件饱满的色彩与适度的反光特性，玻璃相关密封部件设置为高透玻璃材质，添加轻微的折射参数模拟玻璃的光学特性。渲染阶段采用三点布光方案，主光源从侧上方打亮阀体主体，突出阀体的结构轮廓与材质质感，辅光源补亮手轮部分的暗部细节，避免红色塑料出现死黑区域，背光源勾勒模型的边缘轮廓，增强模型与背景的层次感，最终渲染图清晰呈现阀门各部件的装配关系与外观特征。设计思路上围绕水表管路的实际使用需求，严格遵循100系列阀门的尺寸规范，重点还原阀门外部结构的精确尺寸，适配阿波罗20尺寸规格的安装场景，兼顾管路系统布局的适配性设计，模型各部件的装配关系完全参照实物的连接逻辑，手轮与阀杆的连接位置、阀体与管路的接口尺寸都经过参数校验，可直接用于管路系统的装配模拟、产品展示以及安装教学演示场景，模型结构拆分清晰，各部件可单独导出用于后续的结构拆解演示或工程图导出工作。
