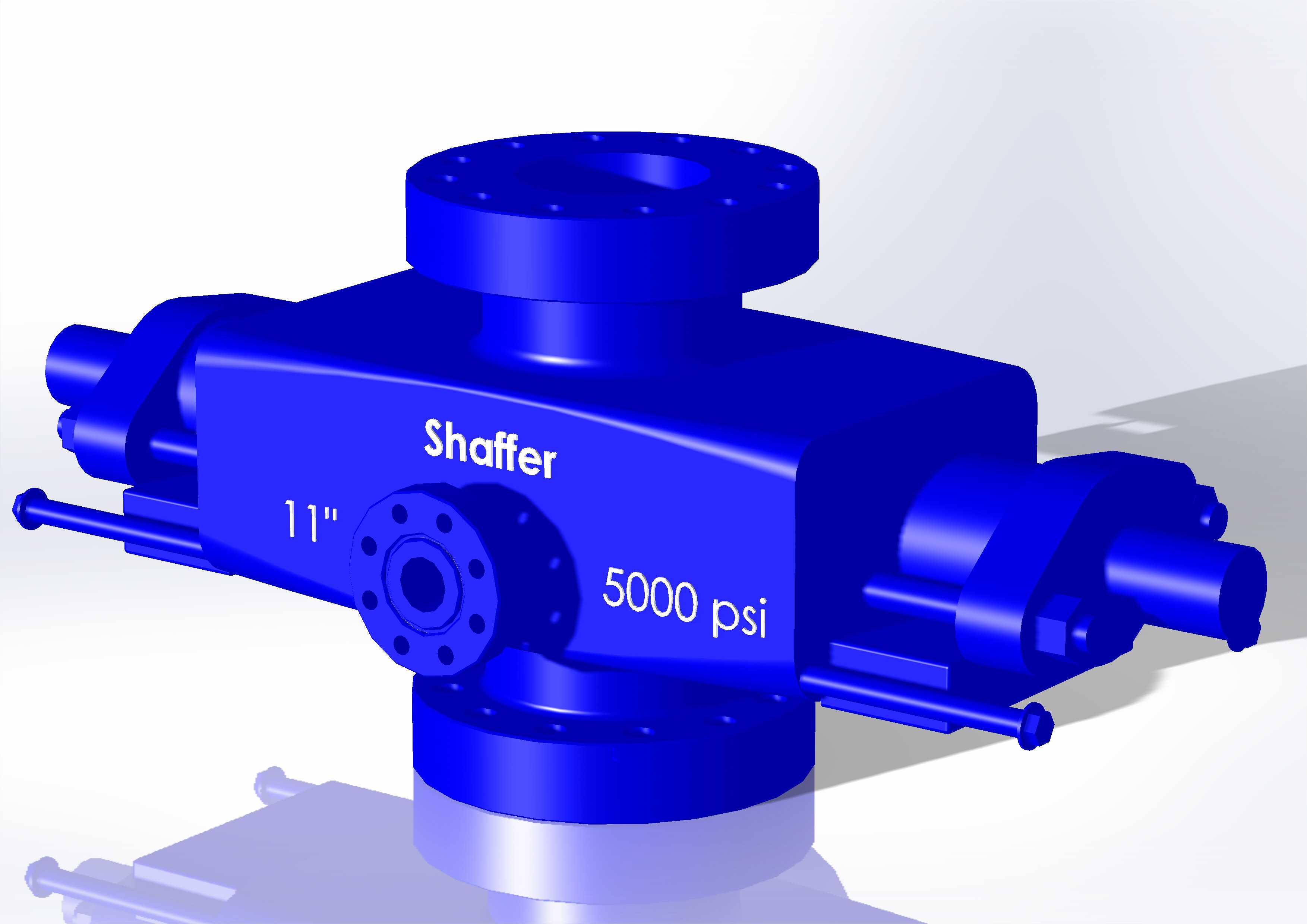

11英寸5000psi单闸板防喷器法兰结构

该设备属于石油天然气钻采作业的核心井控装备，主要应用于陆地及海洋油气钻井、修井、完井作业场景，安装在井口套管头顶端位置，是钻井作业中防范井涌、井喷事故的关键安全屏障，能够在钻井过程中出现地层压力异常时快速封闭井口环空，阻止井筒内高压流体喷出，保障作业现场人员、设备及周边环境安全。该款单闸板防喷器适配11英寸通径的井口作业需求，额定工作压力可达5000psi，可匹配中深井、高压油气井的井控压力等级要求，其侧部法兰结构用于连接压井管汇、节流管汇等井控辅助管线，上下端法兰则分别连接井口上部的防喷器组、下部的套管头装置，形成完整的井口压力控制通道。在功能设计上，该防喷器采用单闸板密封结构，可通过液压驱动两侧闸板总成快速对合，封闭钻具与井口之间的环形空间，当井内无钻具时也可实现全封井口的功能，闸板密封件采用耐高压、耐油、耐磨损的特种橡胶材质，配合金属密封结构可实现高压工况下的长效密封，侧部预留的法兰接口可在井控作业时完成压井液注入、节流泄压等操作，满足不同井控工况的操作需求。设计过程中严格遵循井口设备的安装边界要求，上下连接法兰的螺栓孔分布、密封槽尺寸均匹配行业通用的井口连接标准，可直接与同压力等级、同通径的标准井口设备对接安装，无需额外加工适配结构；设备主体采用整体锻造合金钢材质，在保证结构强度满足高压工况要求的同时，优化了壳体外部的加强筋布局，既降低了设备整体重量，又避免了应力集中导致的结构失效风险；两侧的液压驱动缸采用对称布局，保证闸板开合过程中受力均匀，动作响应迅速，可在数秒内完成井口封闭动作，满足井控应急操作的响应速度要求。外形设计上充分考虑现场安装与维护需求，设备外部的操作端、连接端均预留了足够的操作空间，方便现场人员完成管线连接、密封件更换、设备检修等作业，整体结构紧凑，可适配不同规格的钻井平台井口安装空间，既可以单独使用，也可以与双闸板防喷器、环形防喷器组合成多层井控防喷器组，满足不同钻井工况的多层级井控防护需求。
