工业热回收蒸汽发生余热锅炉结构

该余热锅炉作为工业热能回收系统的核心设备，主要应用于钢铁冶炼、火力发电、建材烧结、化工炼化等存在高温烟气排放的生产场景，布置在工业窑炉、燃气轮机、烧结机等主工艺设备的尾部烟道区域，核心作用是捕捉生产过程中排放的高温废烟气携带的显热，将热能传递给受热面内的软化水以产出指定压力参数的饱和或过热蒸汽，回收的蒸汽可直接接入厂区生产蒸汽管网用于工艺加热、动力驱动，也可接入汽轮发电机组转换为电能供给厂区生产使用，能够大幅降低生产流程的一次能源消耗，减少高温烟气直排造成的热污染，是工业领域节能降碳改造的关键配套设备。

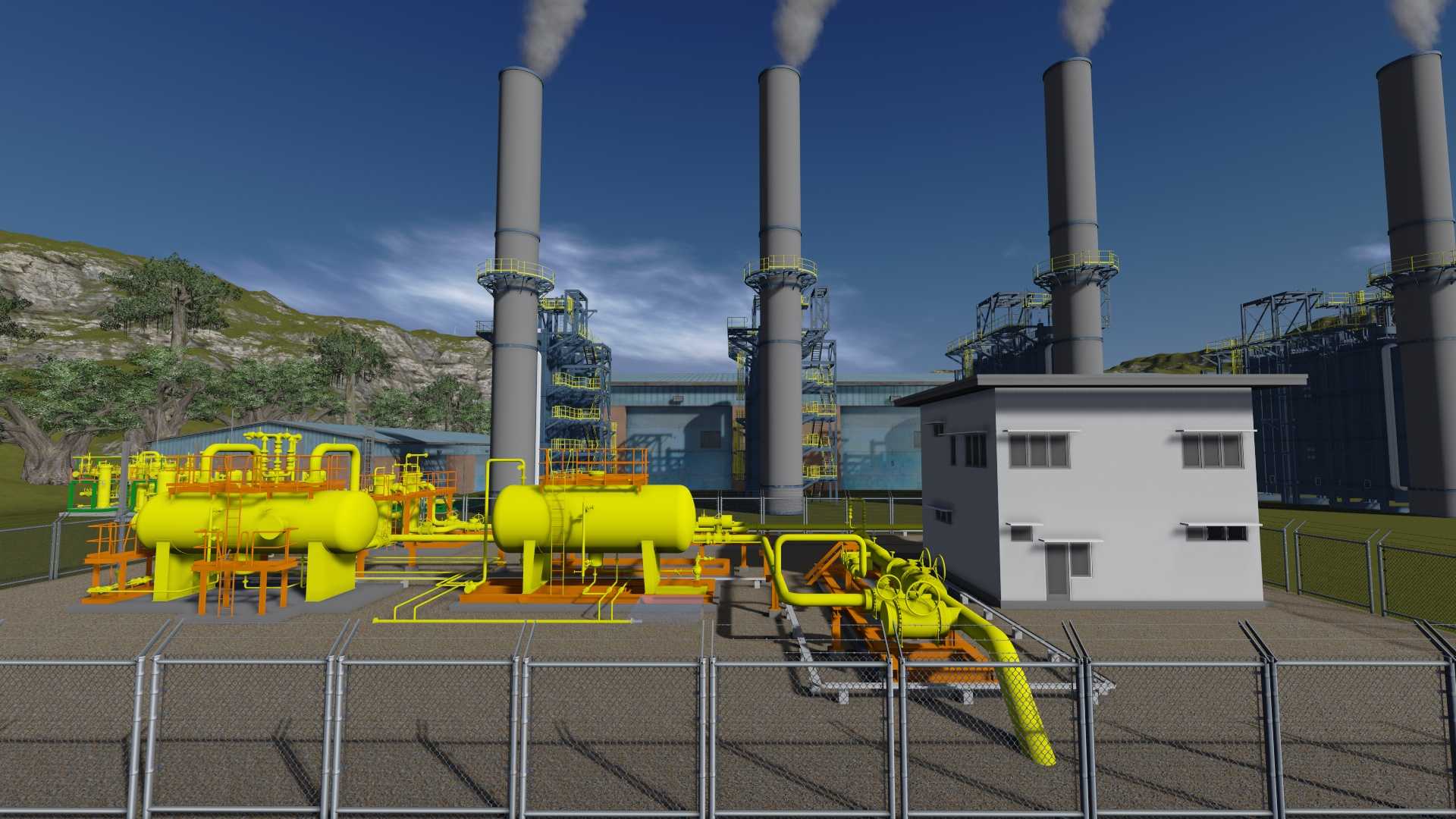

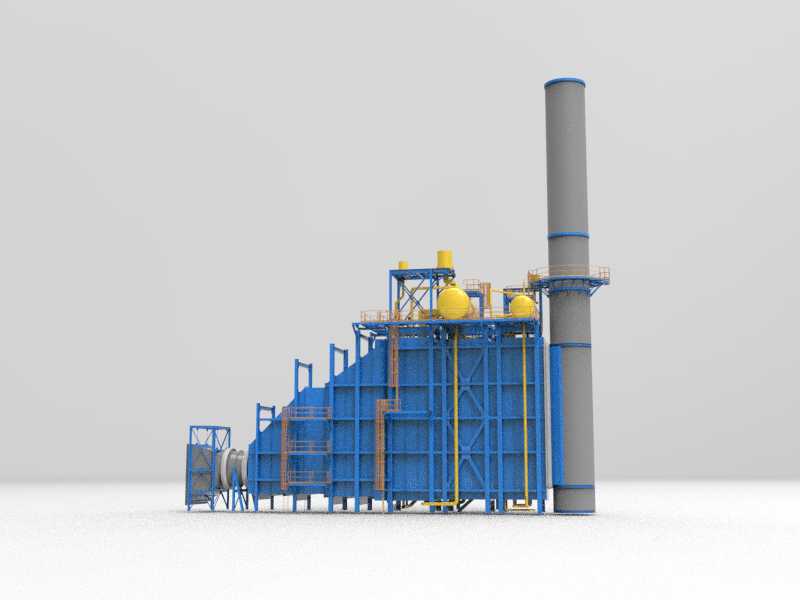

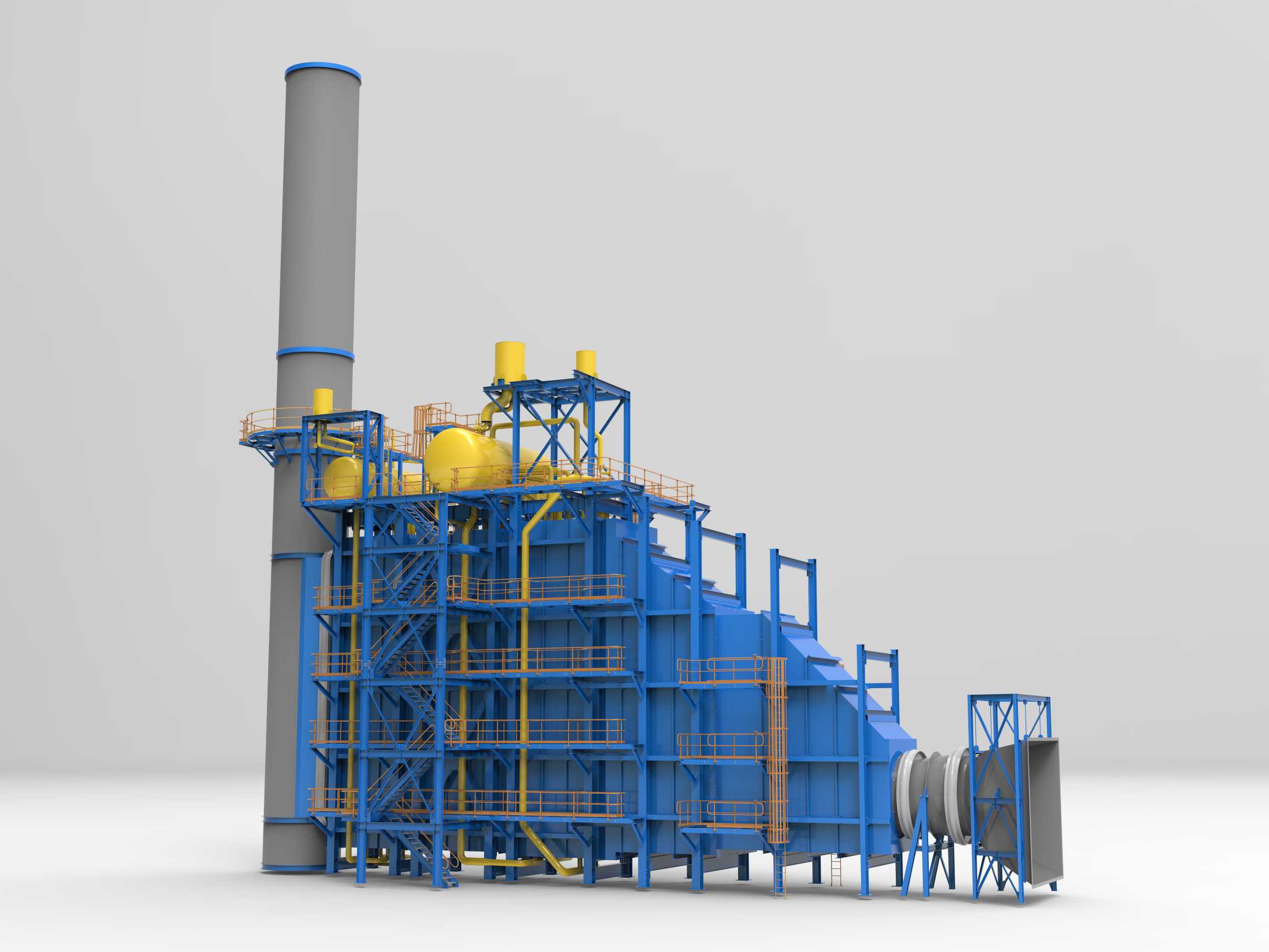

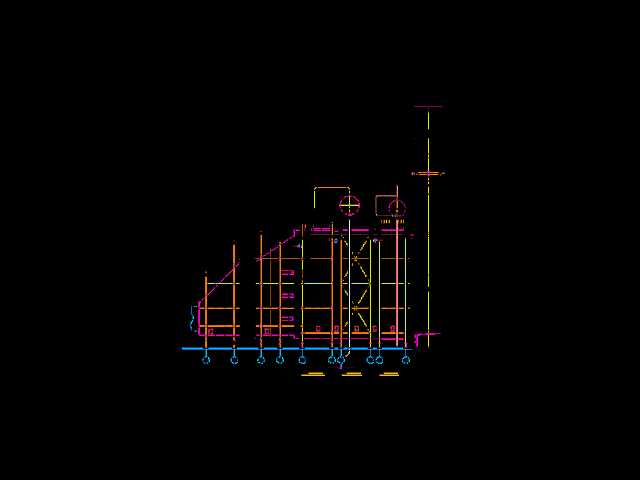

从功能特性来看，整套设备采用模块化集成设计思路，整体为立式露天布置结构，主体由竖直钢支架承载系统、多级受热面模块、汽包汽水分离单元、进出口烟道连接段、外部高耸排气烟囱、多层操作检修平台、介质输送管道、扶梯及安全防护栏杆组成。设计阶段充分考虑现场安装与运维需求，将受热面按烟温梯度划分为多个独立模块，高温段采用耐高温耐磨的合金材质应对高流速含尘烟气的冲刷，低温段采用高换热效率的鳍片管结构强化传热效果，各级模块通过法兰与支架实现快速拼接，可根据不同项目的烟气参数、蒸汽产量需求灵活调整模块数量与排布方式。

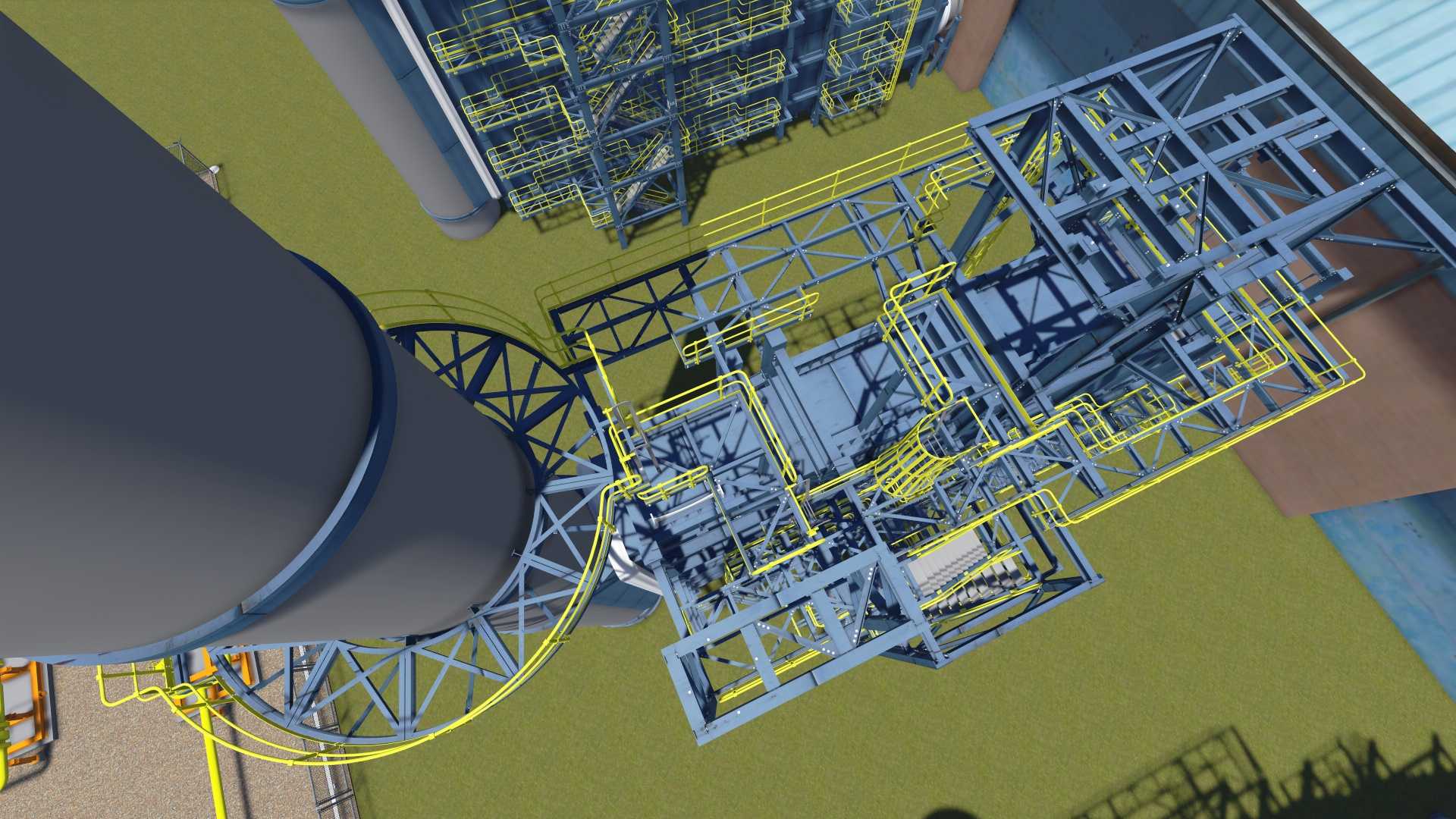

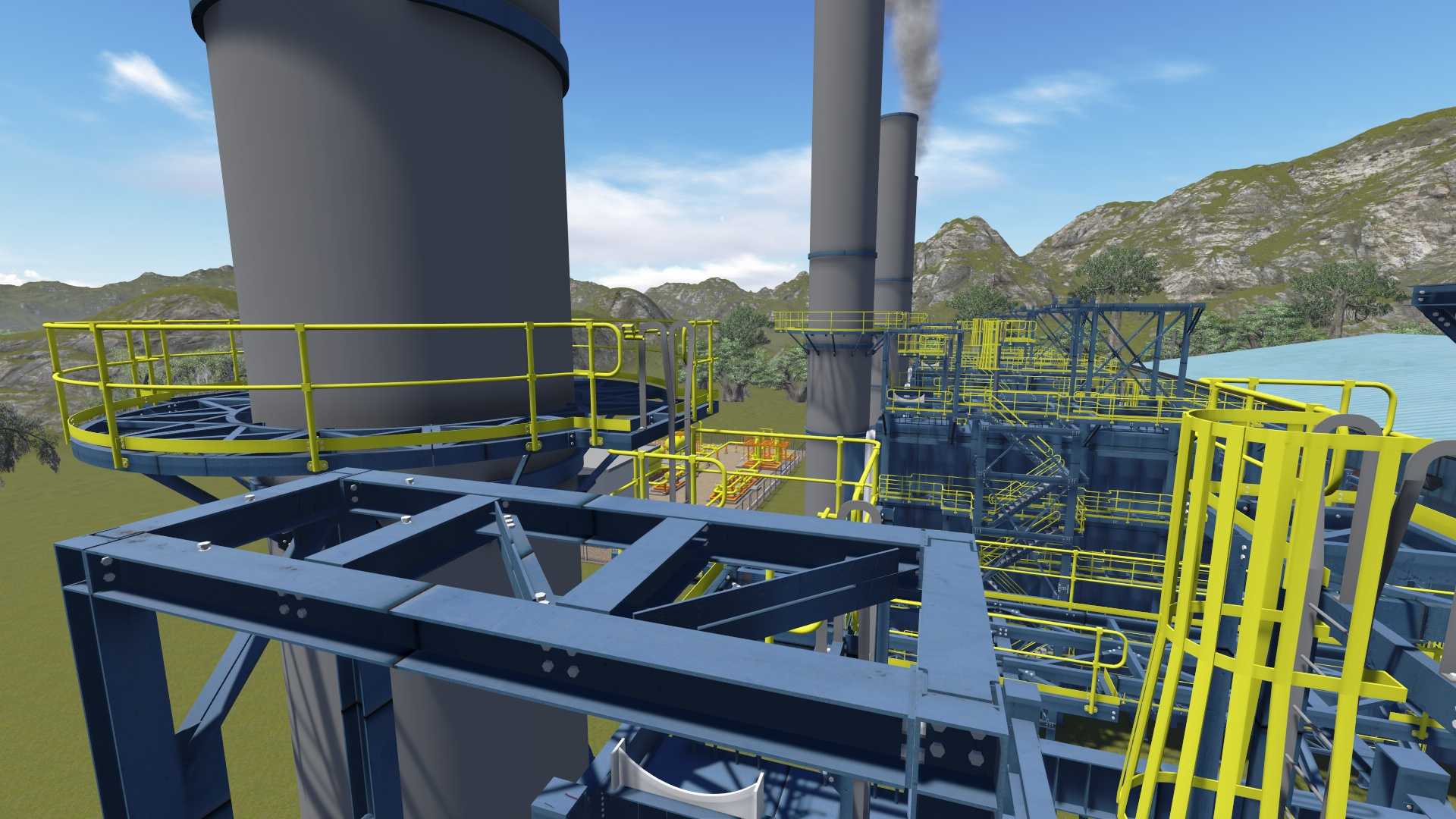

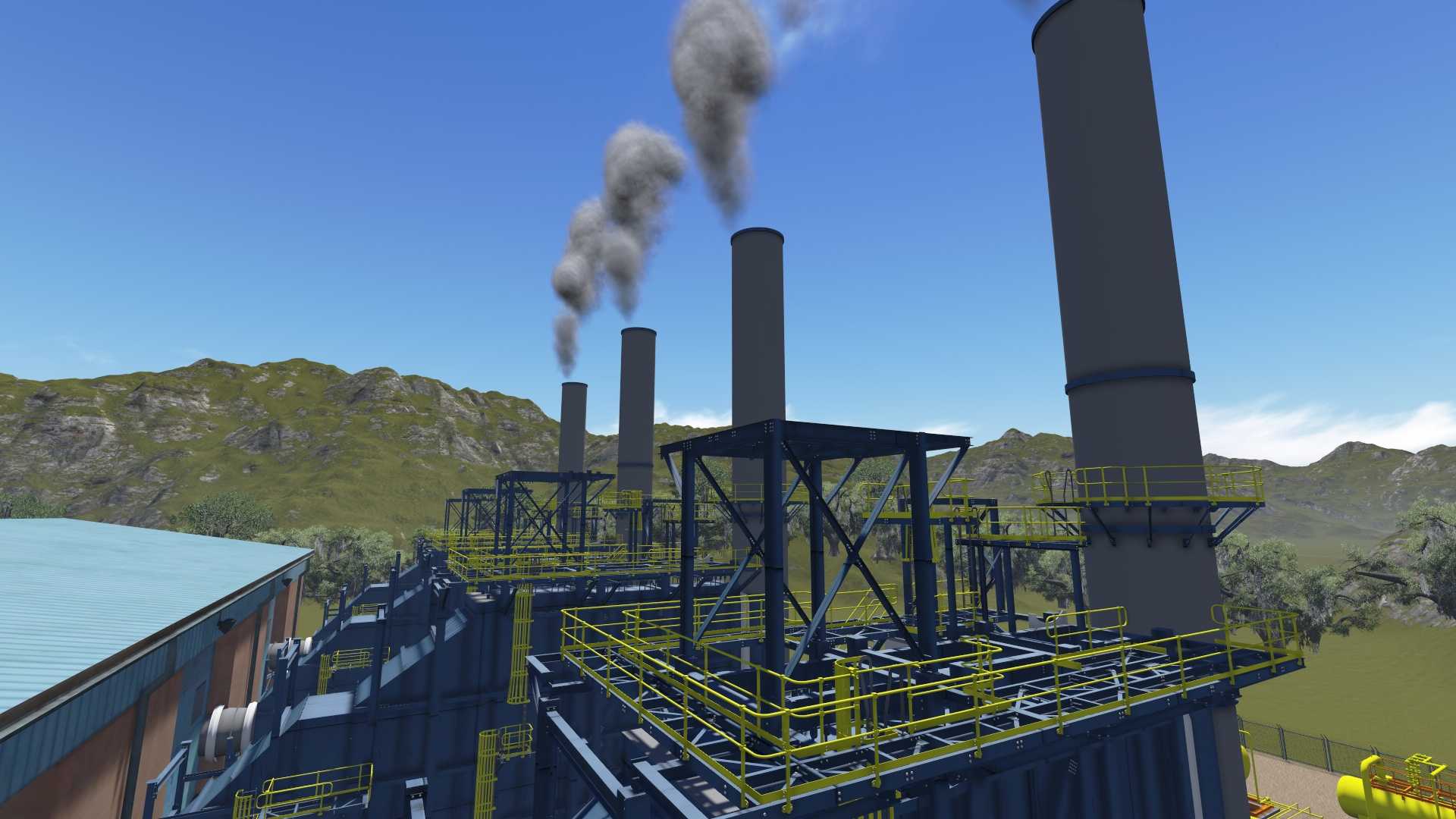

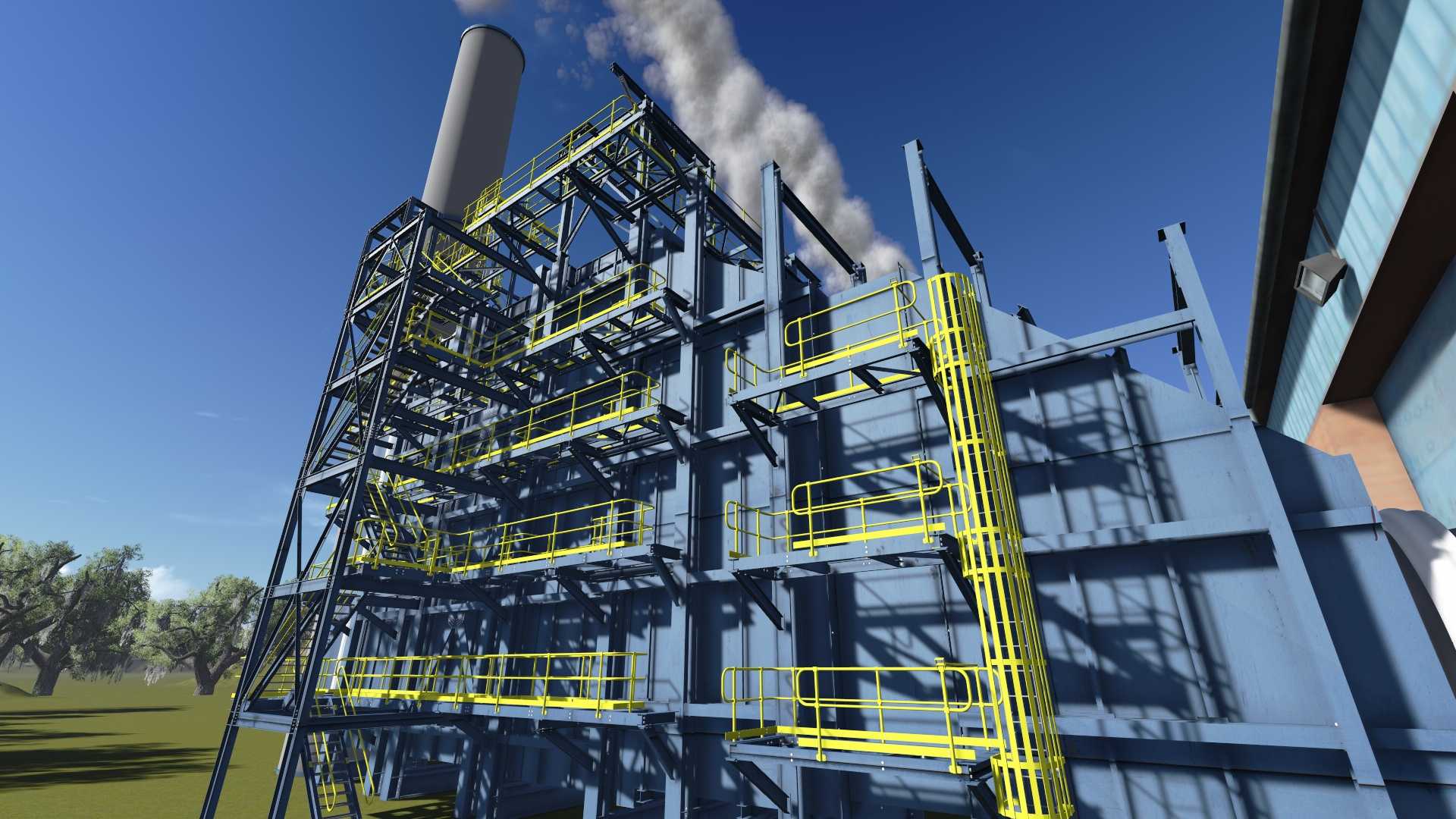

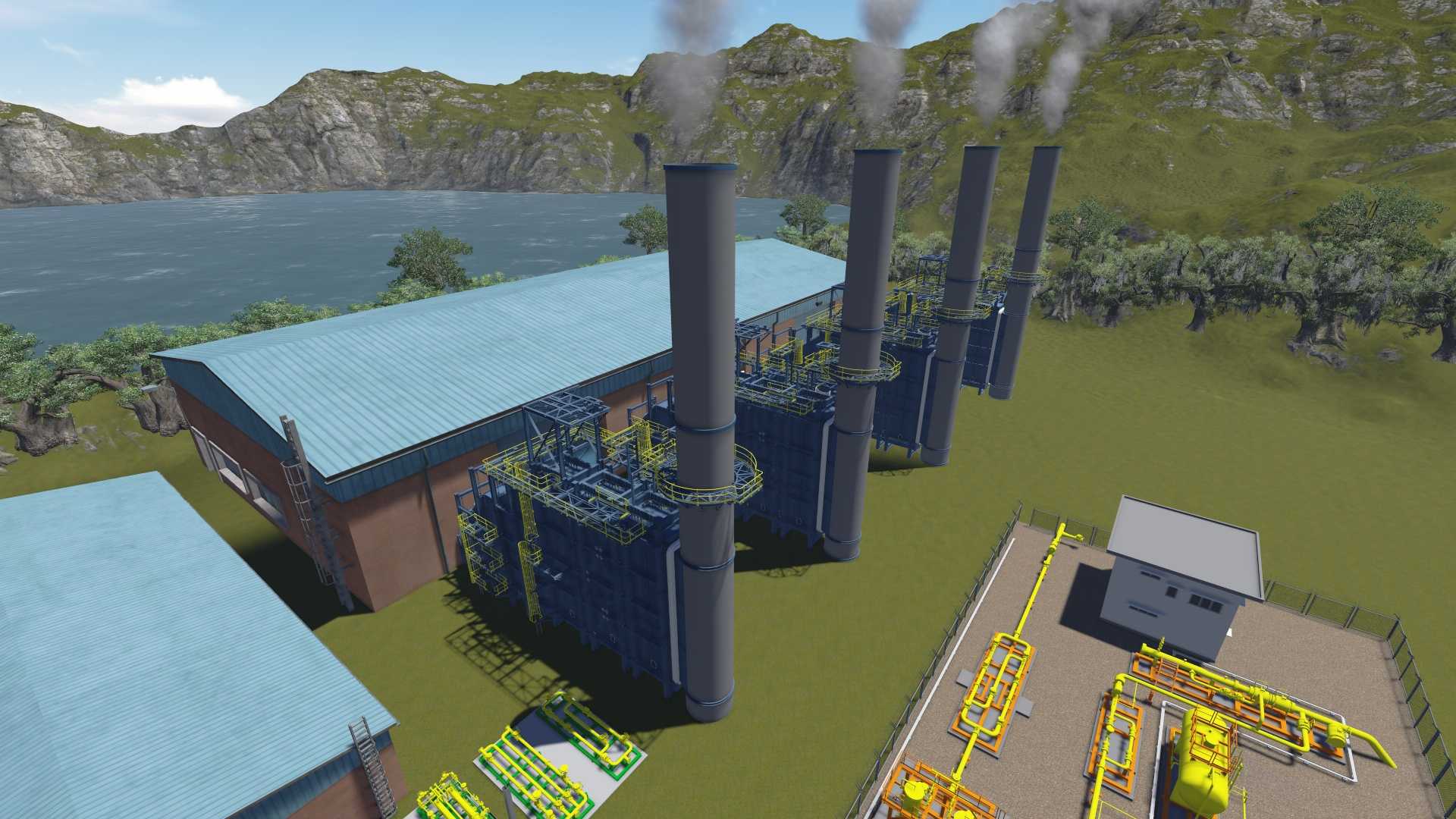

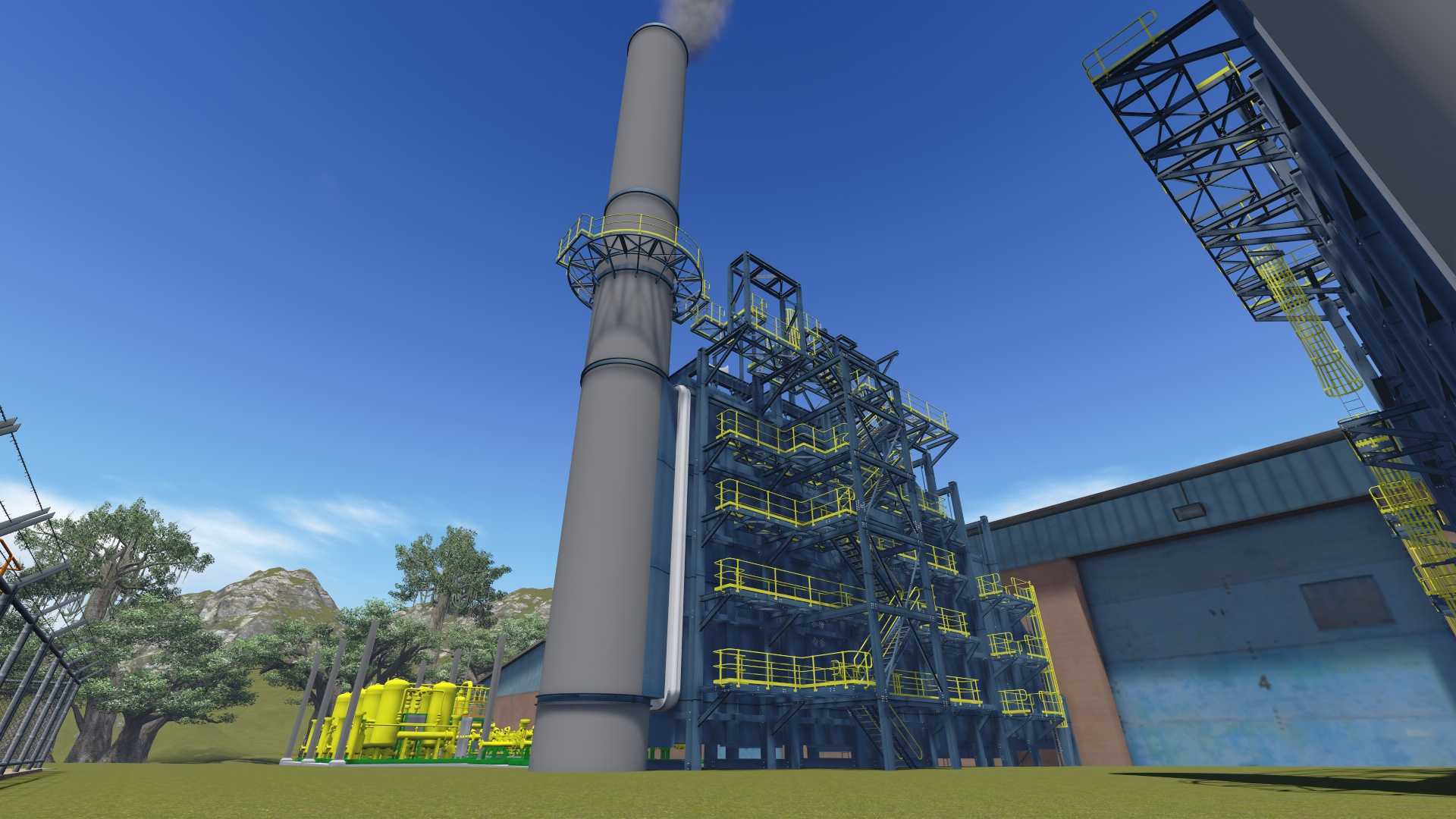

设备整体外形遵循工业场地安装边界要求设计，主体钢架的横向跨度、纵向深度适配常规工业厂区的预留设备基础尺寸，侧面连接的进出口烟道采用渐扩、渐缩的流线型结构，可与上游主设备的排气烟道、下游除尘脱硫设备的进气口实现平滑对接，避免烟道截面突变造成的烟气阻力陡增；外侧设置的烟囱高度满足工业污染物排放的高度要求，同时预留了烟气在线监测设备的安装接口。多层操作平台沿设备高度方向分层布置，对应各级受热面、汽包、阀门组的检修位置，平台宽度满足运维人员通行与小型检修工具摆放需求，周边设置的安全护栏与斜向扶梯符合工业设备安全设计规范，管道系统采用不同颜色区分蒸汽、给水、排污等介质流向，便于现场人员快速识别管路功能，整套结构在保证换热效率的前提下，兼顾了安装便捷性、运维安全性与场地适配性。
