管壳式润滑油换热装置结构设计

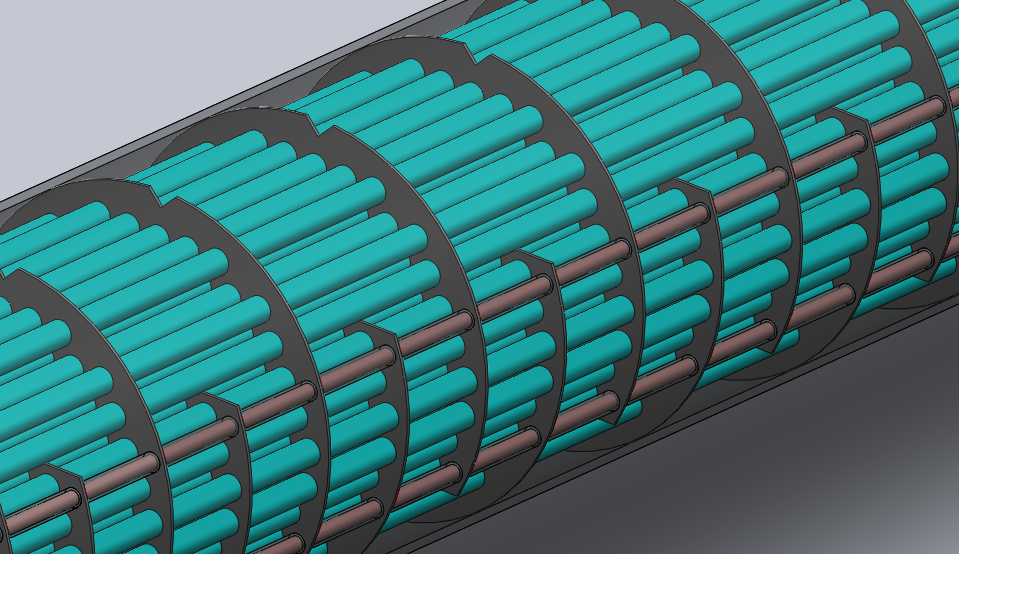

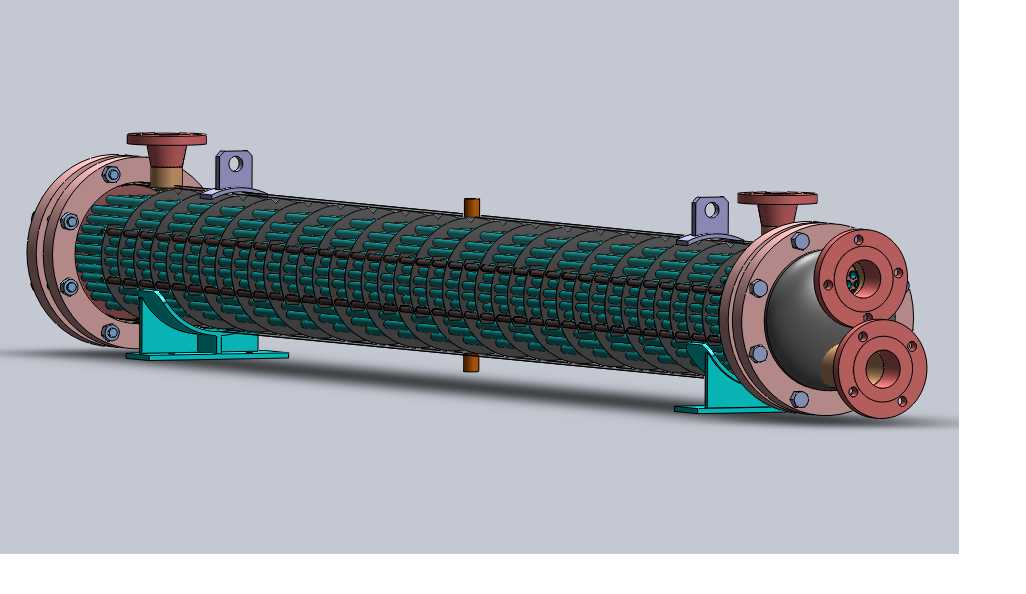

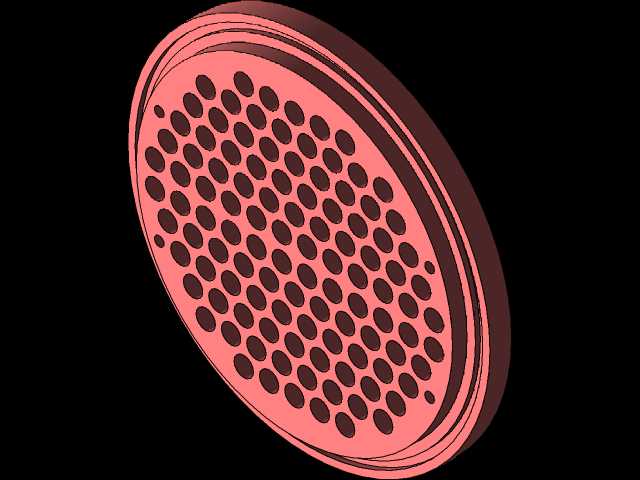

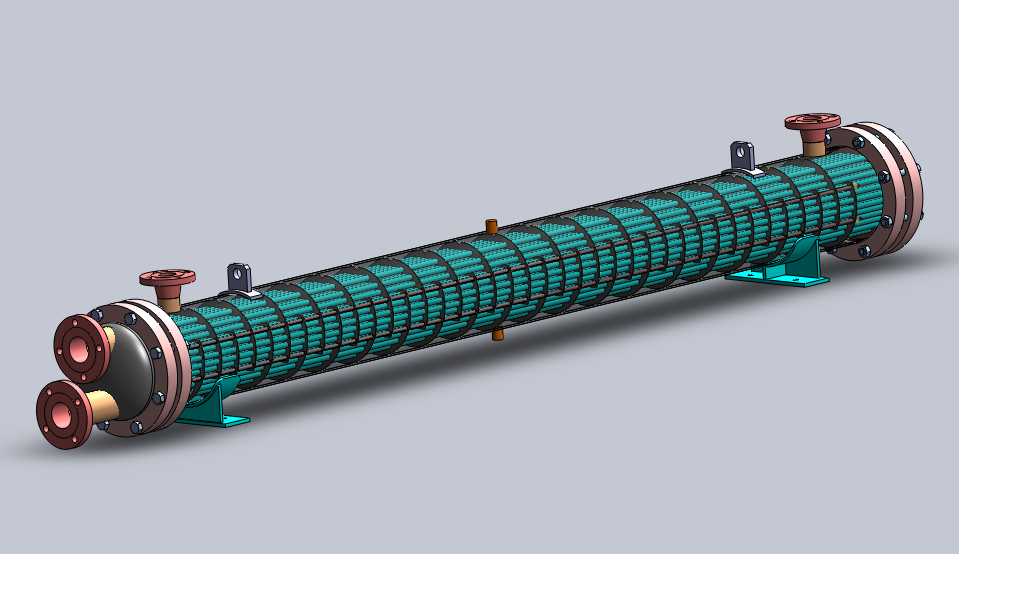

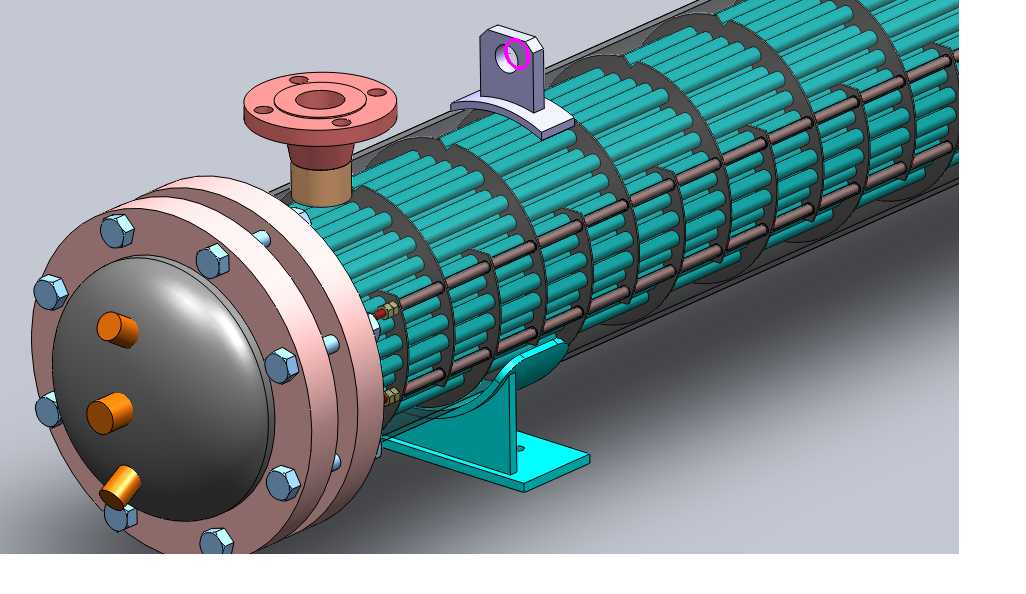

该换热装置主要应用于工业润滑系统的油温管控场景，在重型工程机械、液压泵站、大型发电机组、船舶动力舱等配备集中润滑系统的设备中，润滑油持续运转会因摩擦剪切、部件传导热量逐步升温，一旦油温超出合理区间会直接导致润滑油黏度下降、油膜破裂、润滑失效，加剧运动部件磨损，还会加速油品氧化变质缩短换油周期，该装置就是串接在润滑回路中，通过冷热介质的热量传递将润滑油温度稳定在最优工作区间，保障润滑系统持续可靠运行。从结构设计来看，该装置采用经典的管壳式换热架构，核心换热区域由多组平行排布的换热管束构成，管束外侧等距设置环形折流板，既可以对壳程内流动的润滑油形成导流作用，延长介质在壳程的流动路径，避免出现流动死区提升换热效率，同时折流板也能为细长的换热管束提供径向支撑，避免设备在运输、运行过程中因流体冲击、振动出现管束变形、错位的问题。管束两端通过管板实现固定与密封，将管程与壳程的介质完全隔离，管程可通入冷却水或者其他冷却介质，与壳程内的高温润滑油形成逆向流动，最大化冷热介质的对数平均温差，提升整体换热效率。设计过程中充分考虑了安装与运维的边界需求，整体采用卧式圆柱壳体结构，可直接适配现有润滑管路的水平安装空间，壳体两端预留标准管路接口，可直接与供油回路、冷却介质回路对接，无需额外定制转接构件。内部管束的排布经过流场仿真优化，在有限的壳体直径内尽可能布置更多换热管，同时预留足够的介质流通间隙，避免润滑油内的杂质沉积造成流道堵塞，折流板的间距设置也兼顾了换热效率与流体阻力的平衡，既保证足够的换热时长，也不会造成过大的油路压降影响润滑系统的供油压力。壳体外侧可根据实际使用场景加装保温层，减少低温环境下的热量损耗，也能避免高温壳体对周边设备、线缆造成热辐射影响。该结构的换热装置相比板式换热器，具备更高的承压能力，可适配高压润滑系统的使用需求，同时对油品清洁度的容忍度更高，不易出现堵塞问题，运维清理也更加便捷，适合在工矿环境较为复杂的工业场景中长期稳定运行。
