HE-503管壳式离心换热分离设备结构

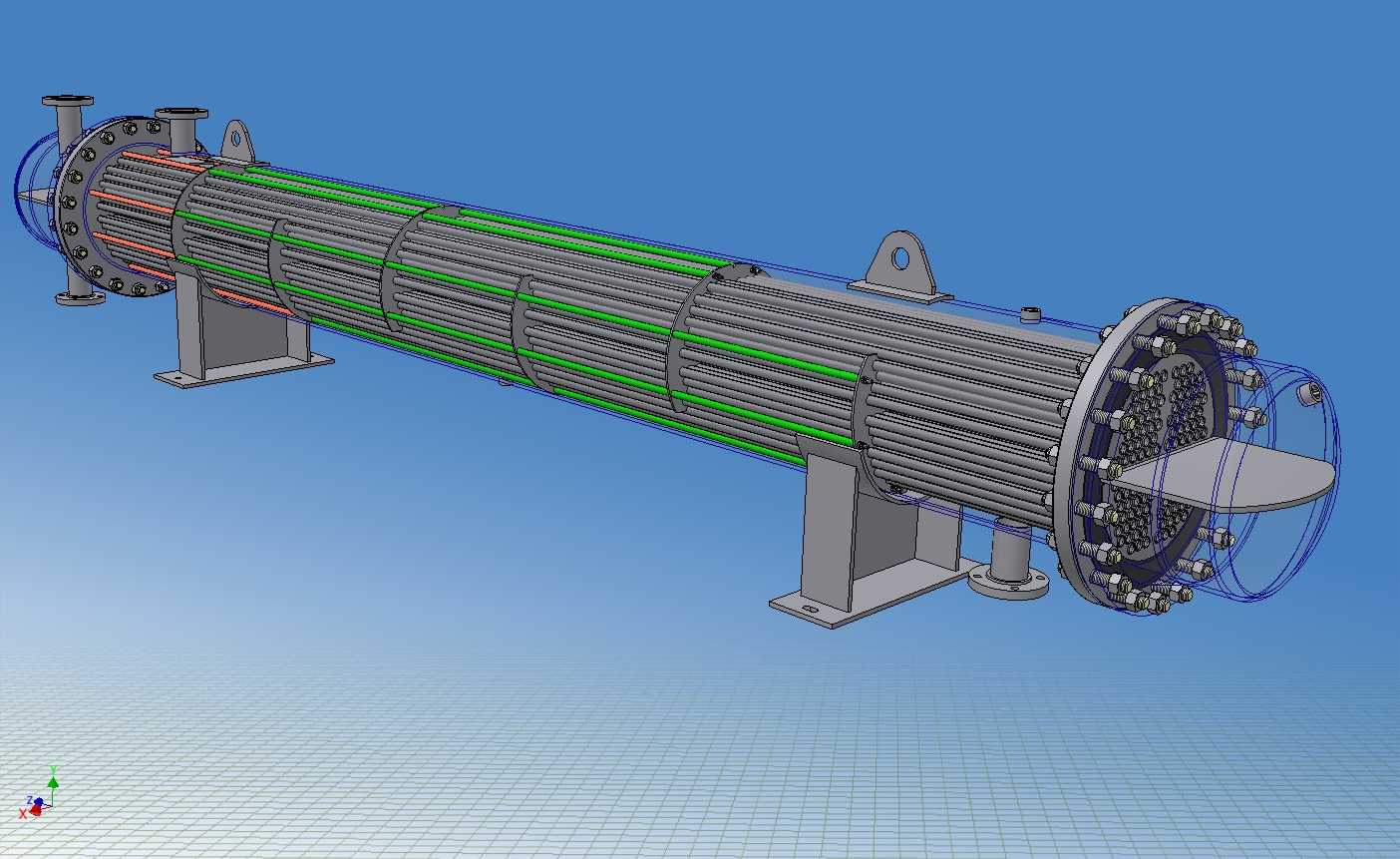

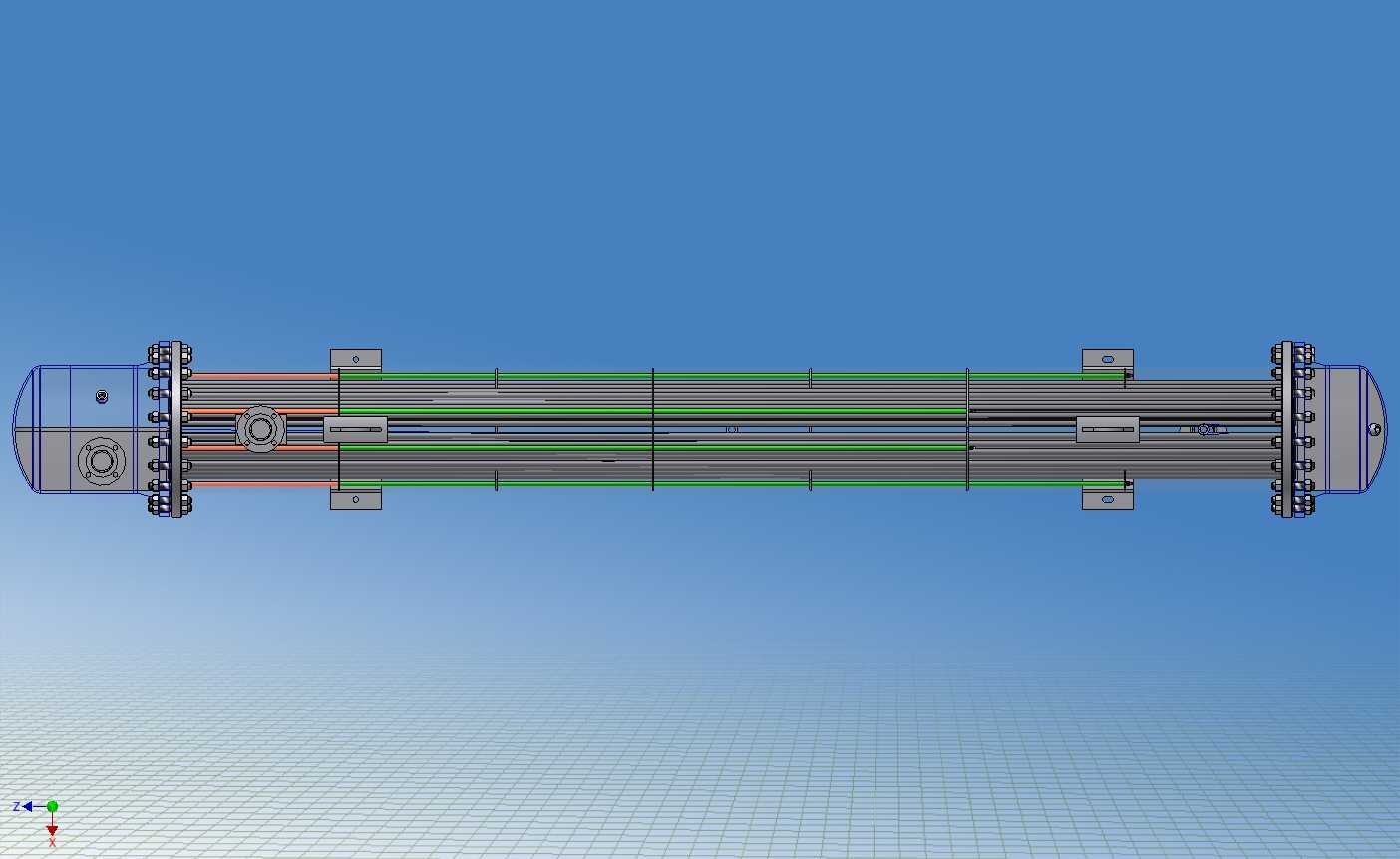

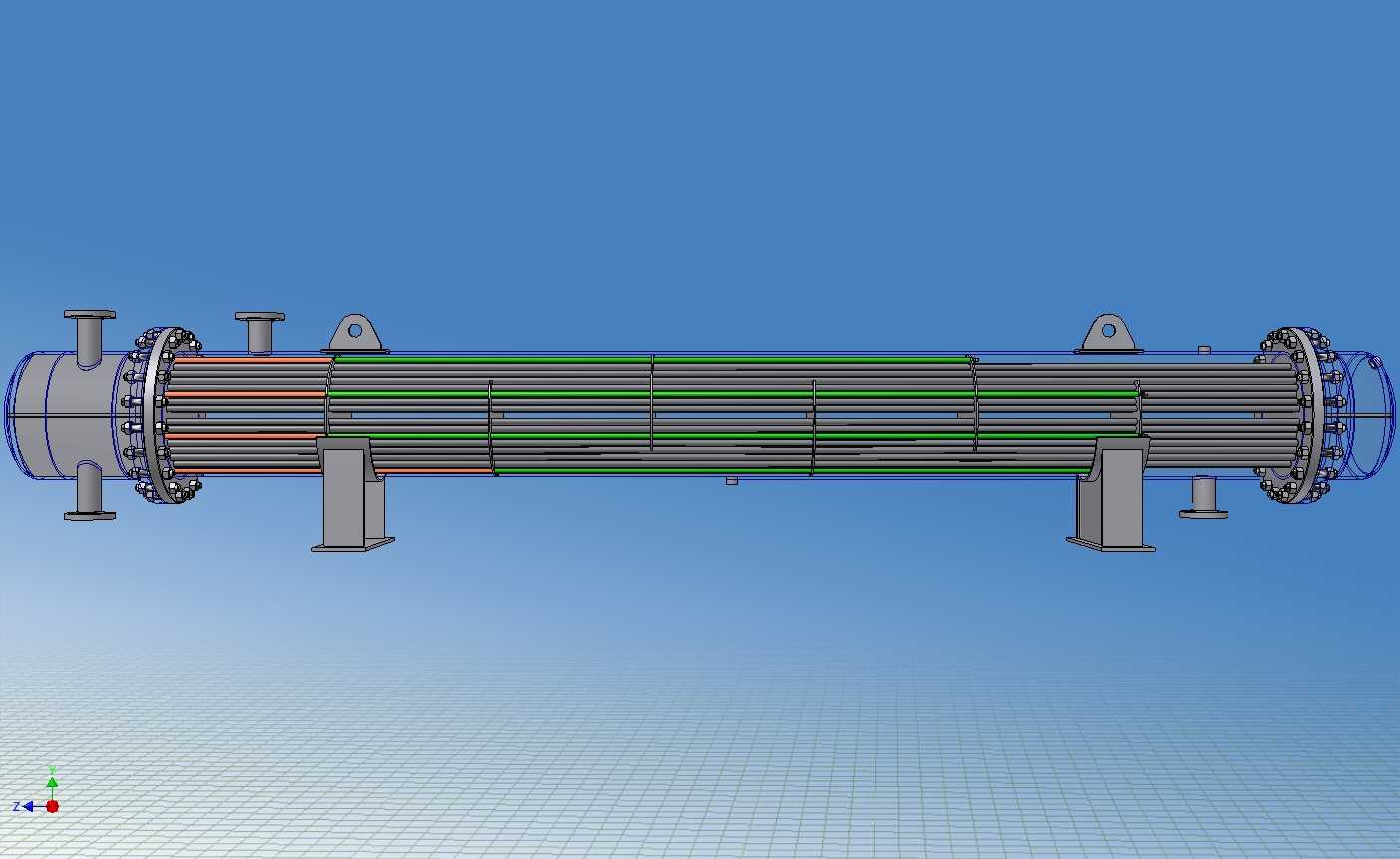

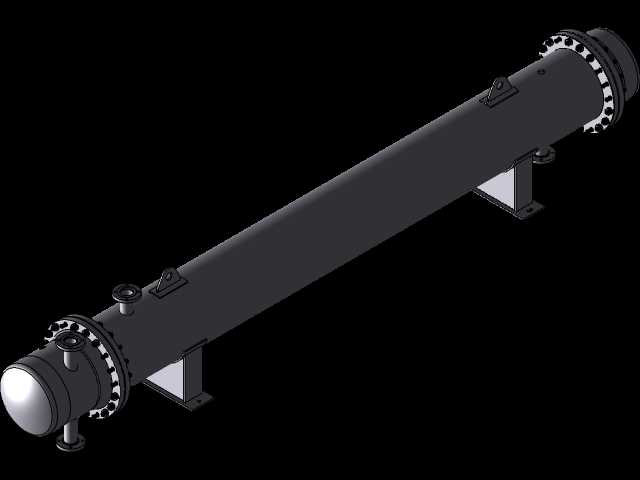

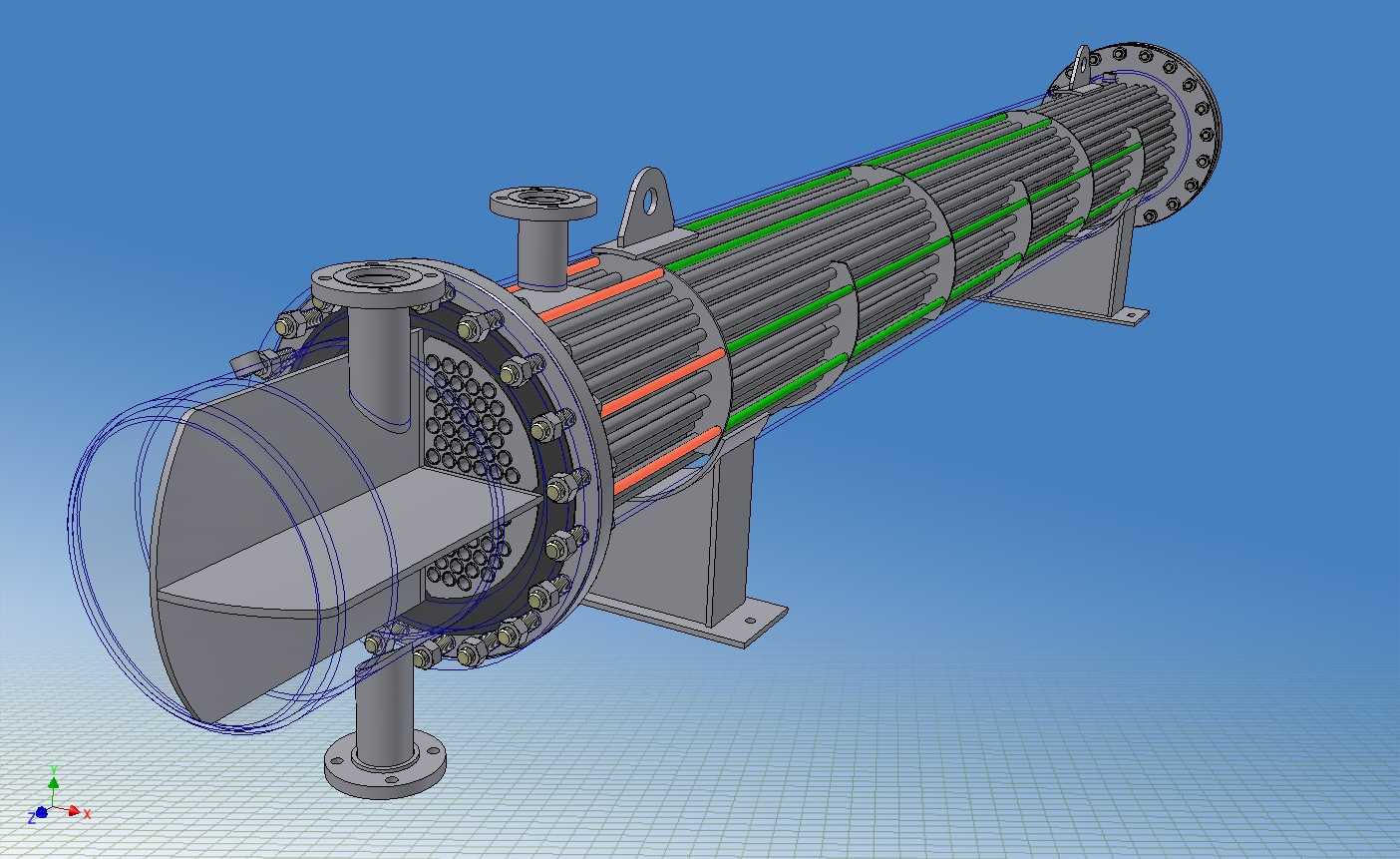

该设备为管壳式结构的离心换热分离一体化装置，主要应用于石油炼化、化工生产、暖通空调、食品加工等行业的流体换热与介质分离场景，可在实现不同温度流体间高效热量传递的同时，借助离心作用完成流体内夹带杂质、不凝气或异相介质的分离，适配多程流体换热工况，解决常规换热器仅能换热无法同步完成介质分离的痛点，减少管路串联设备的占用空间，降低系统整体流阻与安装成本。设备采用单壳程四管程的流道排布设计，壳程与管程分别走不同温度的换热介质，管束采用1英寸BWG18规格的换热管阵列排布，管板处采用密封锁紧结构保障不同程流体无串漏，两端的管箱结构集成离心导流结构，流体进入管箱后沿导流腔形成旋流，在离心力作用下将密度较大的杂质或液相介质甩向腔壁汇集排出，完成预分离的介质再进入换热管束完成热量交换，出口端同样设置离心稳流结构，避免换热后流体夹带分离出的杂质进入下游管路。设备整体为卧式长轴结构，沿轴向对称布置，外壳为等径直筒结构，上下侧预留有标准安装支座，支座位置经过重心校核，安装时可直接通过支座与基础钢架螺栓固定，安装边界需预留两端管箱的检修拆卸空间，侧方预留壳程介质进出口、排污口、排气口的管路对接空间，设备轴向长度适配常规工业厂房的管廊安装间距，径向尺寸可适配多数工业管路的通径匹配需求。设计过程中针对管程流体的旋流路径做了流线优化，减少流体在管箱内的涡流死区，既提升离心分离的效率，也降低流体对管端的冲蚀磨损，管束间设置有折流支撑结构，既可以引导壳程流体的流动路径提升换热效率，也可以对长换热管形成径向支撑，避免设备运行过程中管束受流体激振产生疲劳损坏，两端的密封结构采用快拆式设计，方便后期检修时抽出管束做清洗除垢，适配易结垢换热介质的长期使用需求。
