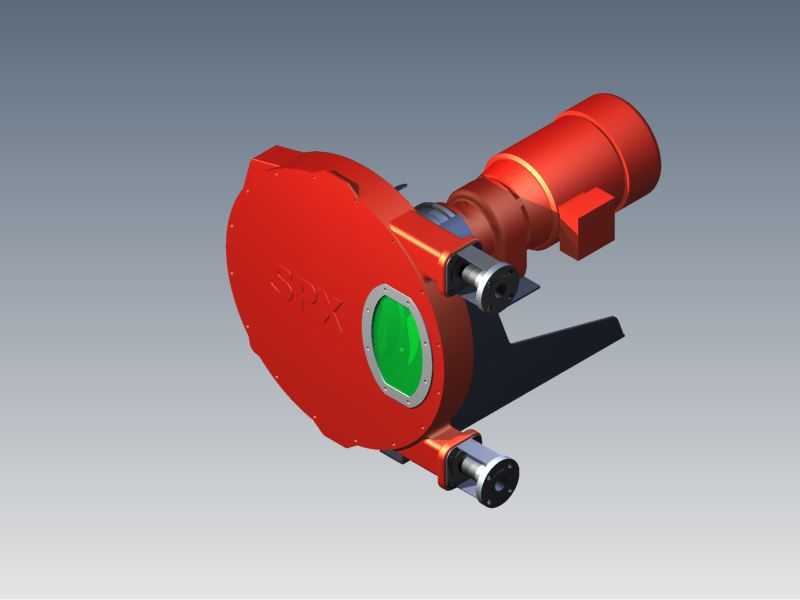

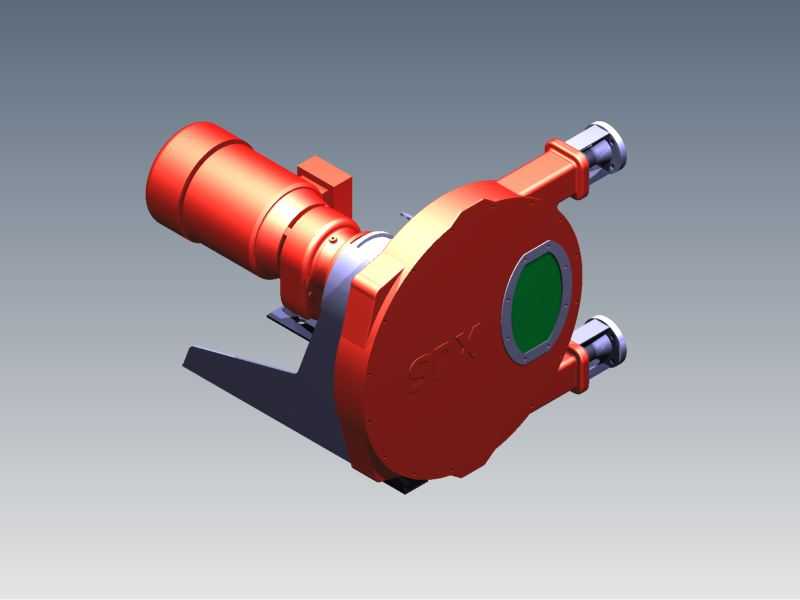

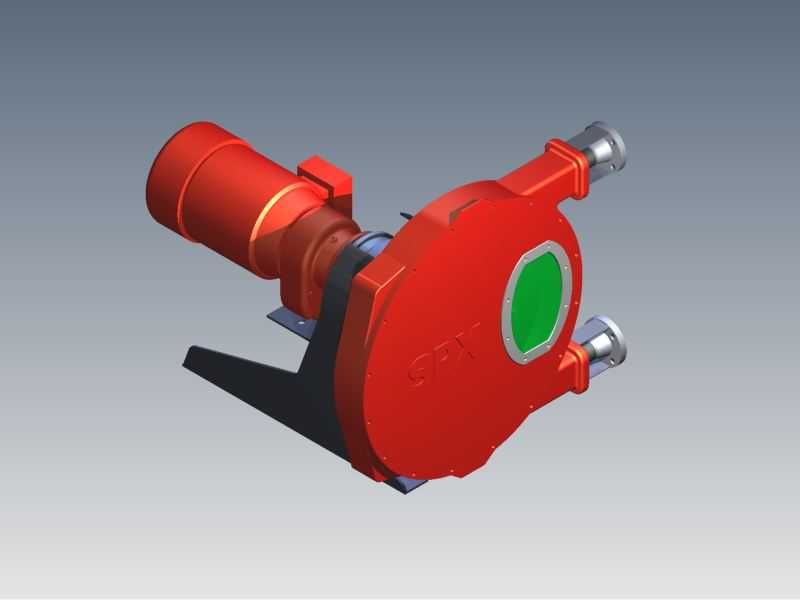

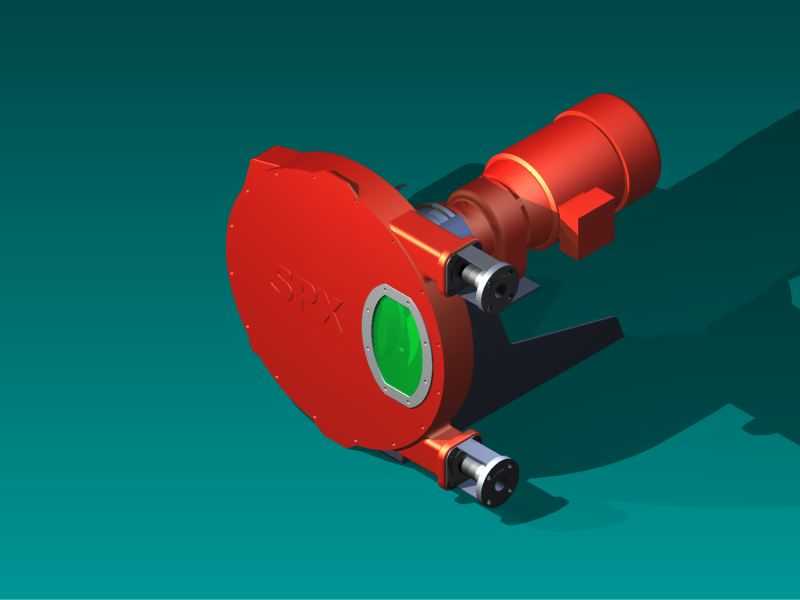

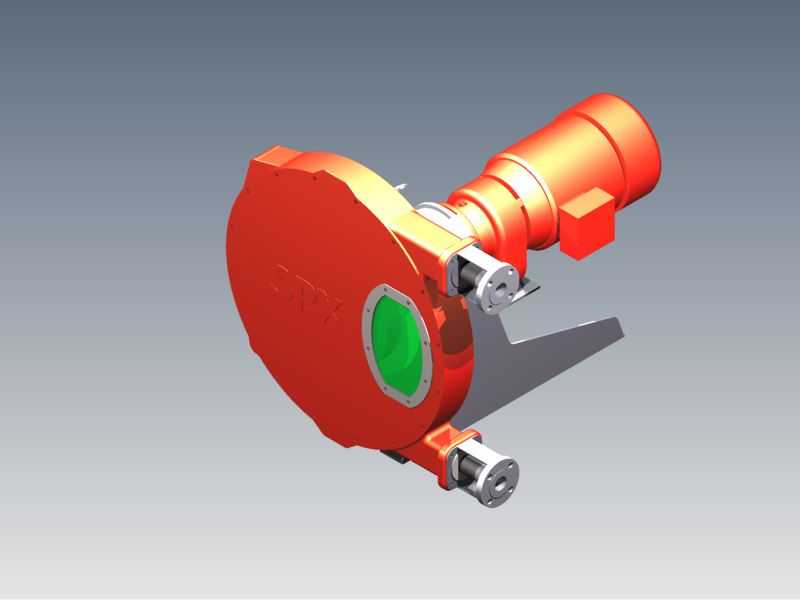

SPX40布雷德尔工业软管输送泵结构

该款软管泵主要面向高磨损、高腐蚀性流体的输送场景，广泛应用于矿山矿浆输送、污水处理药剂投加、食品酱料输送、化工腐蚀性介质转运、建筑浆料泵送等工况，可适配含固体颗粒、纤维杂质、高粘度的流体介质，不会出现介质泄漏、叶轮磨损卡滞的问题，在对输送密封性、介质无接触污染要求较高的生产场景中具备极强的适配性。设备核心工作原理为蠕动挤压式输送，通过泵体内的滚轮组件循环挤压弹性软管，在软管回弹形成的负压作用下吸入介质，随滚轮推移将介质沿软管内腔推送至出口，整个输送过程中介质仅与软管内壁接触，不会接触泵体其他金属部件，从根源上避免了介质对泵体的腐蚀，也杜绝了输送过程中介质被污染、出现跑冒滴漏的问题，尤其适合输送带有尖锐固体颗粒的矿浆、污泥，或是对卫生等级有要求的食品流体、易挥发的化工介质。在功能设计上，该泵采用直联驱动结构，驱动端与泵头直接衔接，减少了中间传动环节的动力损耗，运行过程中噪音更低、传动效率更高；泵头侧设置有透明观察窗，可直观查看内部滚轮的运行状态、软管的磨损情况，无需拆解泵体即可完成日常运维检查；进出液接口采用对称式侧出布局，可根据现场安装空间调整接管方向，适配不同走向的管路排布。设计过程中重点考虑了安装与运维的便捷性，泵体底部设置有一体式安装支座，预留了标准安装孔位，可直接固定在混凝土基础或钢制机架上，安装时仅需校准进出液接口与管路的同轴度即可，无需复杂的找平工序；泵体外壳采用分体式拼接结构，更换软管时仅需拆开泵头侧端盖即可完成操作，无需拆卸驱动单元与外接管路，大幅缩短了运维更换的时间。整体结构紧凑，驱动单元与泵头同轴布置，横向安装尺寸适配多数工业车间的设备安装空间，运行时无机械密封结构，不存在密封件磨损更换的需求，日常仅需定期检查软管磨损状态即可，运维成本远低于传统离心式、柱塞式输送泵，可在长时间连续运行的工况下保持稳定的输送性能，不会因为介质含杂质出现流量衰减、压力波动的问题。
