立式多级格兰富离心泵结构设计

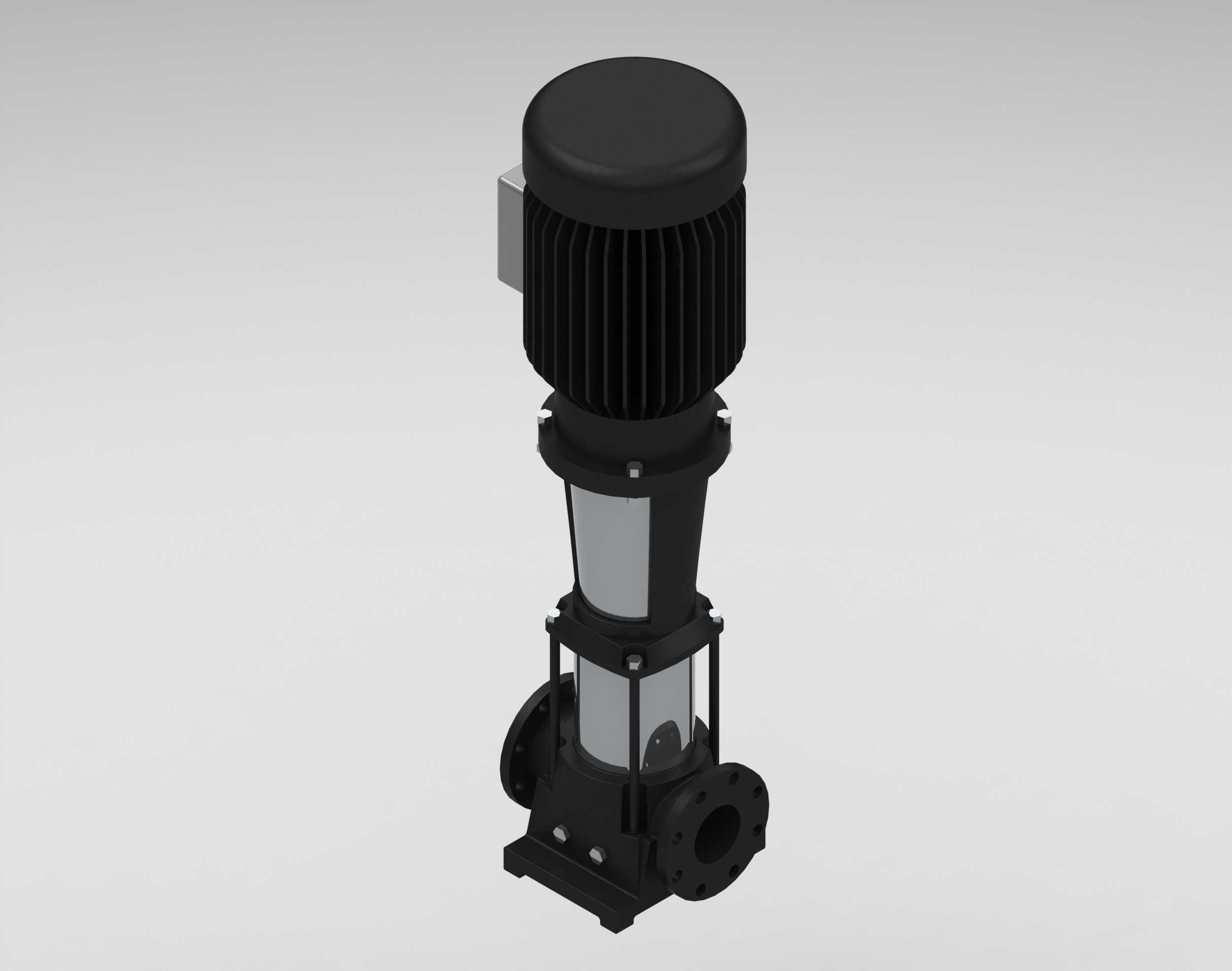

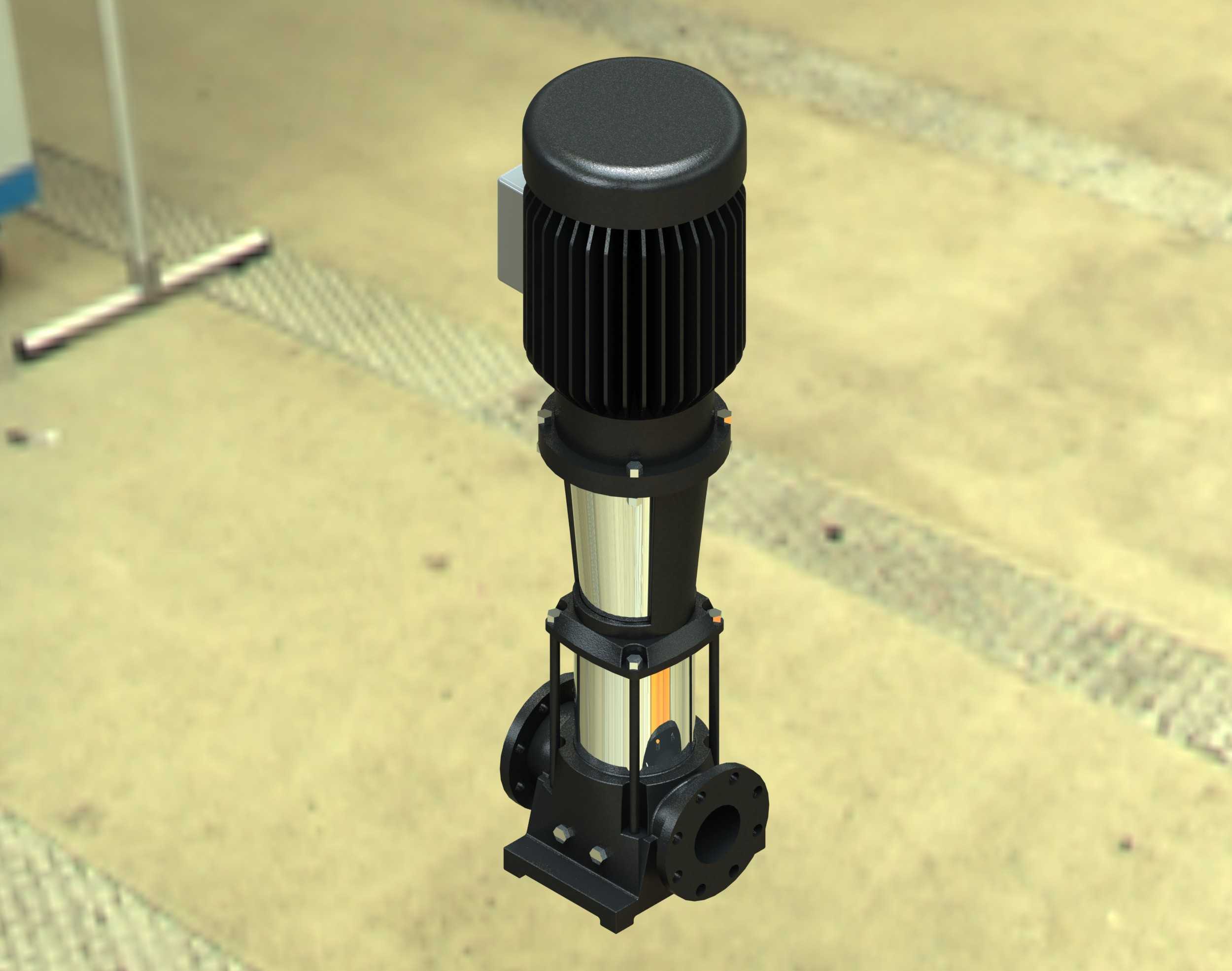

这款立式多级离心泵的三维结构设计，核心面向民用建筑二次供水、工业循环水系统、水处理工艺增压、暖通空调水循环等常见流体输送场景，可承担清水、低腐蚀性流体的加压输送任务，在高层住宅供水、工厂生产循环供水、反渗透水处理系统、中央空调水系统中都能适配使用。从实际用途来看，该泵通过多级叶轮串联的结构实现高扬程输出，能够在有限的占地面积下提供足够的流体压力，解决远距离输水、高层供水压力不足、工艺系统流体循环动力不足的实际问题，相比卧式泵大幅节省安装空间，适合机房面积紧张的项目场景。从功能特性设计来看，模型还原了产品上部驱动电机与下部泵体直联的结构，上部电机采用散热筋结构设计，能够在连续运行时快速散出绕组热量，保障长时间运行的稳定性；中部泵筒采用不锈钢材质的可视化结构还原，清晰展现了内部多级叶轮、导叶的堆叠排布，每一级叶轮都可对流体进行逐级增压，配合进出水口的法兰连接结构，能够保障管路连接的密封性与承压能力；底部采用一体化铸造的泵座，预留了地脚安装孔位，可直接固定在混凝土基础或钢制机架上，降低运行时的振动传导。在设计思路上，这款模型严格遵循立式泵的同轴度设计要求，电机输出轴与泵轴采用直联传动结构，取消了中间传动部件，既提升了传动效率，也减少了易损件数量，降低后期维护成本；进出水口采用同水平高度的设计，能够直接适配水平走向的管路安装，无需额外加装变向接头，简化现场管路施工流程；泵体侧面预留的排气、测压接口位置也在模型中有所体现，方便现场调试时排出泵内空气、实时监测运行压力。从外形尺寸与安装边界来看，该泵整体为立式柱状结构，最大外径集中在顶部电机段与底部法兰段，安装时仅需预留底部泵座的固定空间，以及顶部电机的接线、检修空间，侧面仅需预留少量管路操作空间即可，相比同参数卧式泵可节省约60%的占地面积；底部地脚孔的间距、进出水口法兰的尺寸都按照常规管路标准设计，能够直接匹配行业通用的管路配件，无需定制特殊转接件，适配绝大多数常规供水、循环系统的安装要求。
