卧式筒型旋转加热汽蚀泵结构设计

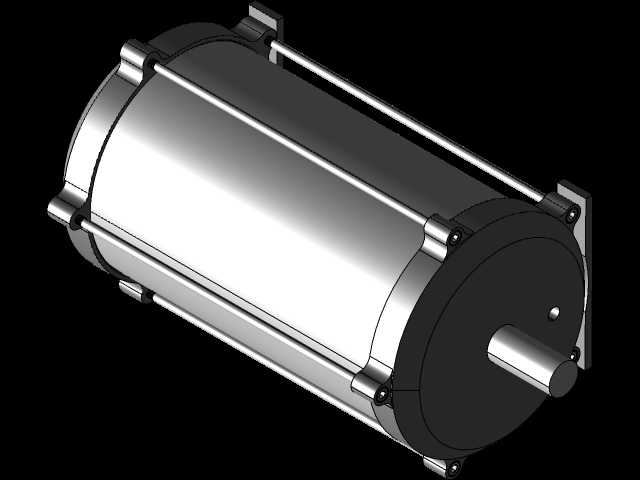

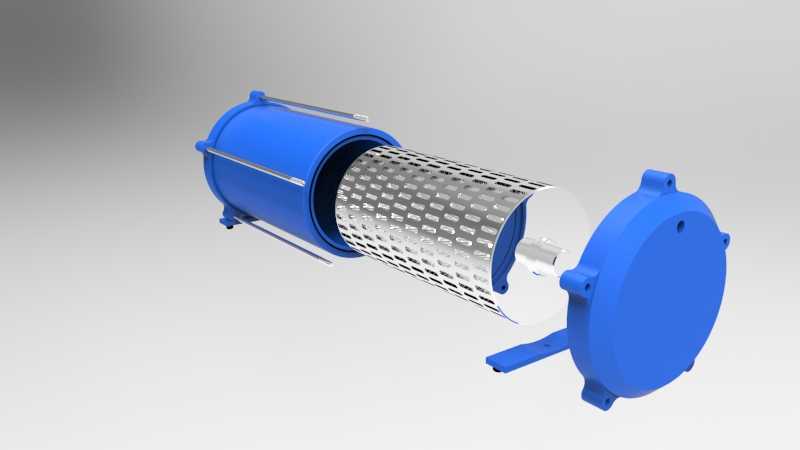

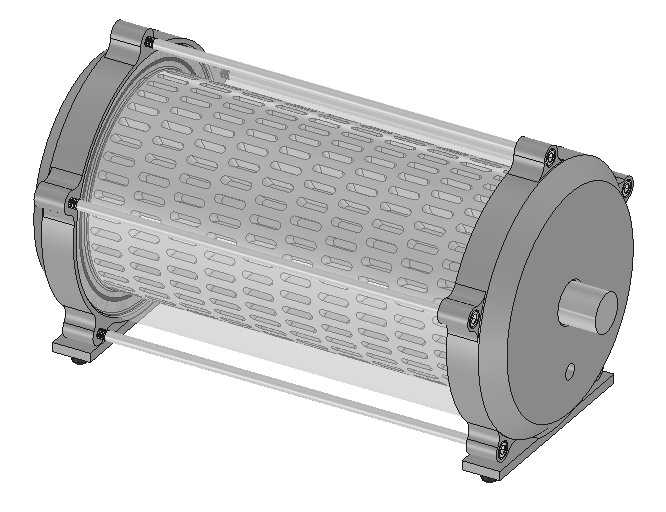

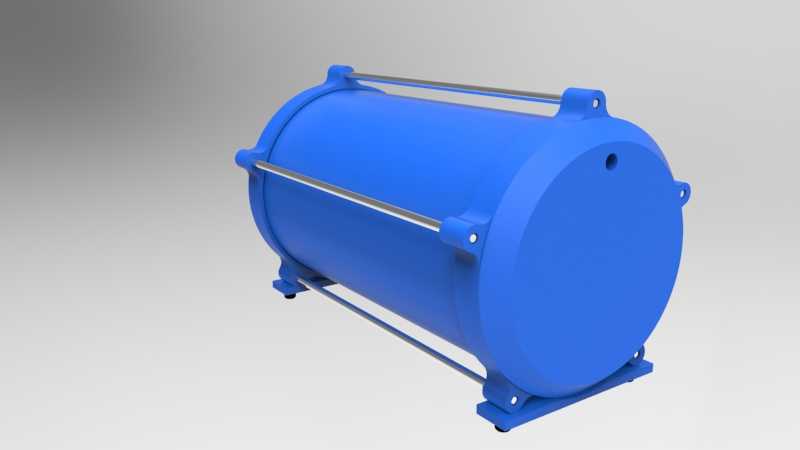

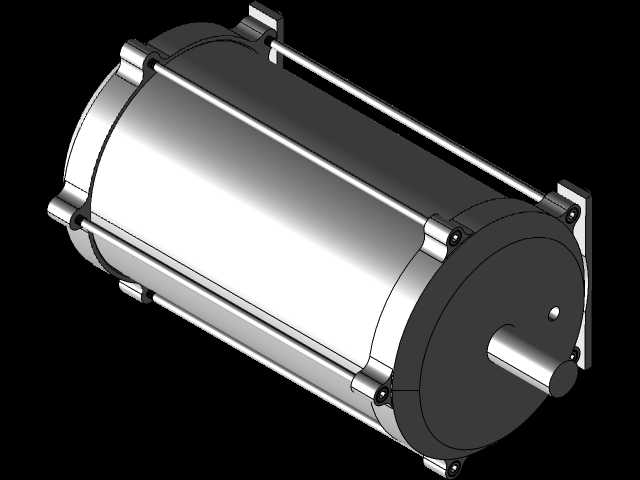

该款卧式筒型结构的汽蚀泵，主要面向小型流体加热输送场景设计，可适配固定安装的低速动力输入工况，在民用小型热水制备、低粘度流体循环加热等场景中具备应用潜力，能够在低转速运行状态下实现流体的搅动与热交换，满足小流量场景下的流体升温输送需求。从实际用途来看，该泵可依托外接低速旋转动力，带动内部搅动结构对筒内流体进行持续扰动，强化流体与筒壁的热交换效率，在低功率输入条件下实现流体的逐步升温，同时可完成流体的低压输送，适配无外接高压热源的简易热水供应场景，无需复杂的外部加热管路配套，整体结构集成度较高。在功能特性层面，该泵采用两端法兰式端盖密封结构，筒身设置密集镂空导流孔，既能够保证流体在筒内外的顺畅流通，又可通过镂空结构增大流体与换热界面的接触面积，提升热交换效率；两端端盖通过周向均匀分布的紧固件实现压紧密封，底部设置一体式安装支脚，可直接通过螺栓固定在安装基座上，输入端采用伸出式轴头设计，可直接与带轮、联轴器等动力连接件对接，无需额外加装转接结构。从设计思路来看，该泵整体围绕低转速、低承压、简易密封的需求展开，摒弃了传统高压泵复杂的多级密封与叶轮结构，采用直筒型主体结构降低加工难度，筒身镂空结构在保证结构强度的前提下最大化过流面积，两端轴承位集成在端盖结构上，减少了额外的轴承座零件，整体零件数量少，加工与装配难度较低，适合小批量自制场景；密封结构采用端面压紧密封形式，可适配10巴以内的工作压力，满足低压流体输送的密封需求，避免流体在运行过程中出现泄漏。在外形尺寸与安装边界层面，该泵整体为卧式圆柱形态，轴向长度与径向直径比例约为3:1，底部支脚的安装孔位沿轴向对称分布，安装时需预留输入端轴头的动力连接件安装空间，以及筒身径向的流体管路连接空间，整体占用安装空间较小，可适配狭小空间内的固定安装需求，支脚高度预留了底部管路连接的操作空间，无需额外垫高安装基座即可完成进出管路的对接作业。
