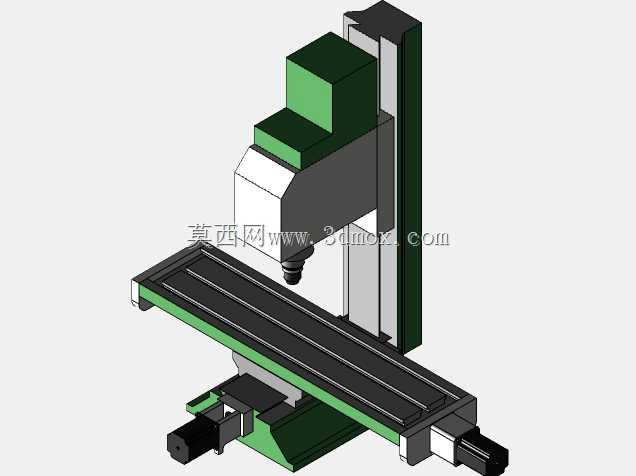

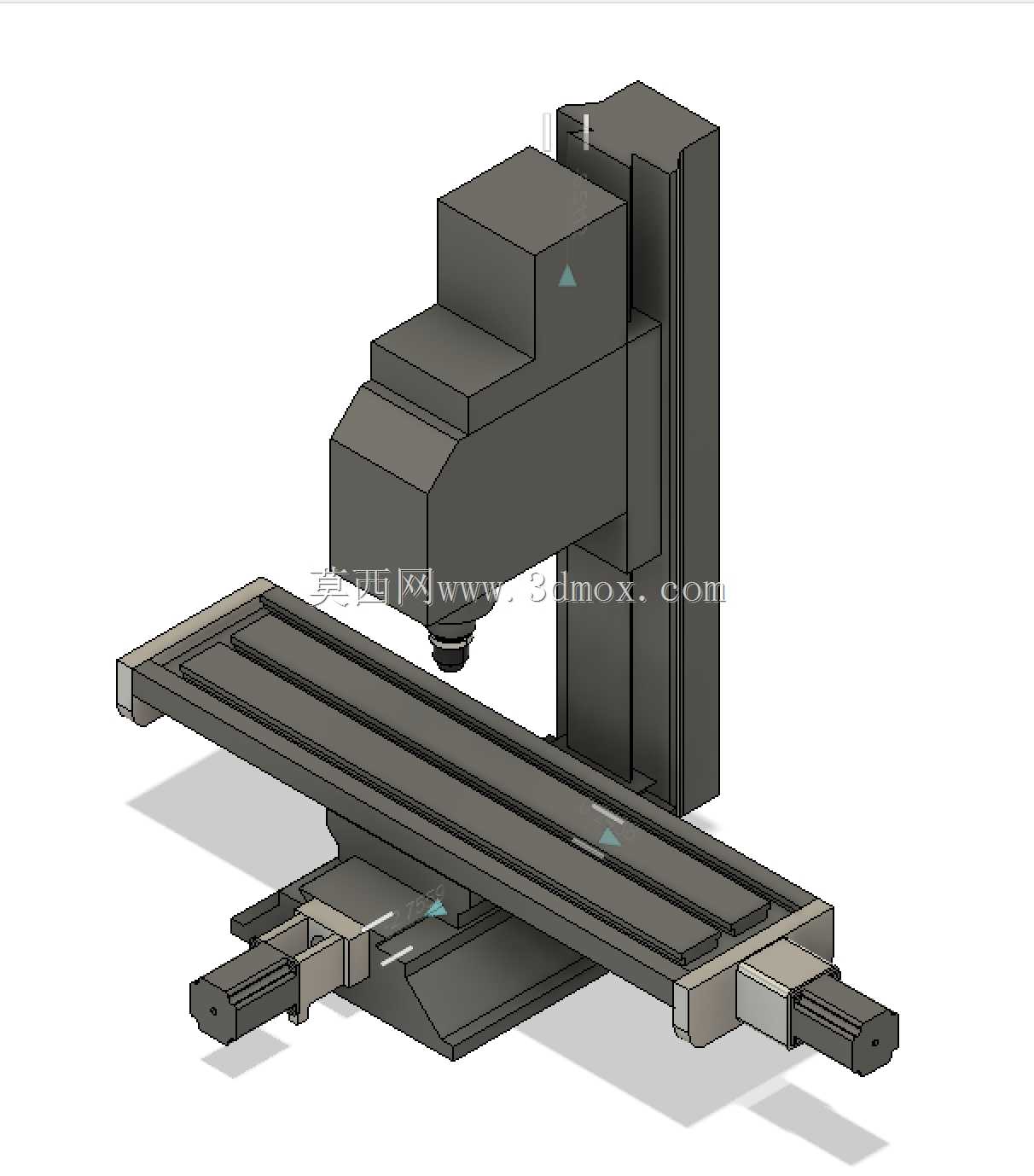

灰熊G0704小型立式数控铣床结构设计

这款小型立式数控铣床结构，主要面向小型机加工工坊、职业院校实训教学、个人DIY加工以及精密零件小批量试制场景，能够满足有色金属、工程塑料、软质钢材等材质的平面铣削、沟槽加工、钻孔镗孔、简单曲面成型等加工需求，填补了大型工业铣床占地大、成本高与手工台钻加工精度不足之间的市场空白，在小型五金零件加工、模型制作、工装夹具修配等场景中具备极高的适配性。设备整体采用立式床身布局，主轴箱沿竖直立柱导轨做Z向进给运动，长行程工作台沿十字滑座分别实现X、Y方向的数控进给，整体结构紧凑，安装时仅需预留水平放置的硬质工作台面，四周预留不小于三百毫米的操作与维护空间即可，无需额外做复杂的地基固定，适配多数小型加工场地的空间条件。在功能特性上，该结构搭载了带制动功能的进给驱动单元，XY轴均采用丝杠传动搭配线性导轨的组合，能够保证进给过程的平稳性与定位精度，主轴单元具备足够的刚性支撑，可适配不同规格的铣刀、钻头等切削刀具，满足多工序加工的切换需求。设计过程中采用了关节化的装配约束逻辑，各运动部件之间预留了合理的配合间隙，既能够避免运动过程中出现卡滞、爬行等问题，也可以直观呈现各轴的工作行程包络范围，方便使用者在实际加工前预判刀具与工件、夹具之间的干涉风险，提前规避加工撞机的隐患。整体结构的设计充分兼顾了刚性与轻量化需求，床身与立柱采用箱型结构设计提升抗振性能，降低切削过程中的震颤对加工表面质量的影响，工作台面设置有标准的T型槽结构，方便通用夹具、工件的快速装夹固定，各运动轴的驱动单元均布置在便于维护的位置，日常的润滑、检修、易损件更换都无需拆解核心主体结构，大幅降低了设备的后期维护成本。同时该结构的运动逻辑清晰，各部件的连接关系完全还原真实设备的装配关系，既可以作为设备改造、数控升级的结构参考，也能够作为数控加工教学的演示模型，帮助学习者直观理解立式铣床的运动原理与结构组成。
