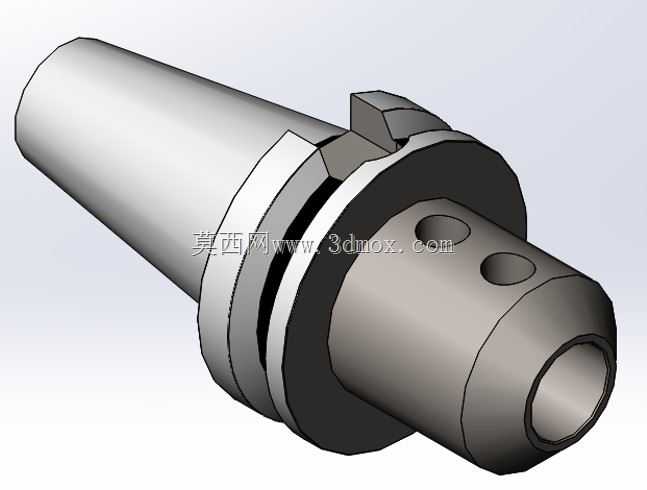

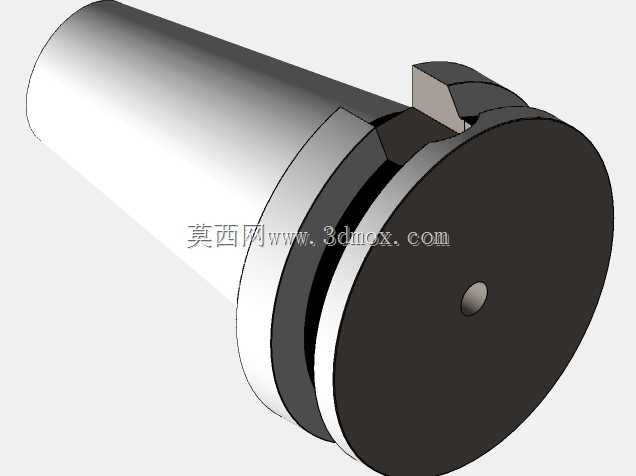

数控铣床用BT50侧固式刀柄刀架结构

在数控铣削加工的生产场景中，主轴与刀具的连接可靠性直接决定了加工精度、切削稳定性以及设备运行的安全系数，BT50规格的侧固式刀架作为大扭矩铣削工况下的核心连接部件，承担着将旋转刀具牢固锁定在机床主轴端、传递主轴切削扭矩、保证刀具回转同轴度的关键作用，广泛应用于重型铣削、粗加工开料、大直径刀具切削等对夹持力要求极高的加工环节，适配各类配置BT50主轴锥孔的数控铣床、加工中心设备。这款刀架采用BT标准的7:24锥度主体设计，锥柄部分严格遵循BT50的通用接口规范，能够与主轴锥孔实现紧密的锥面贴合，保证安装后的定位精度，锥柄尾部的拉钉适配结构可配合主轴内部的拉刀机构，实现换刀过程中的自动拉紧与松开，满足自动化加工的换刀需求。锥柄前端设置有标准的法兰定位凸台，凸台上的驱动键槽可与主轴端面的传动键配合，额外传递大切削工况下的扭矩，避免单纯依靠锥面摩擦力传动出现的打滑风险，提升重切削场景下的传动可靠性。刀架的刀具装夹端采用侧固式锁紧结构，本体上开设的两个垂直于轴线的锁紧螺钉孔，可通过拧紧锁紧螺钉从侧面压紧插入刀架内孔的刀具刀柄，这种装夹方式相比弹簧夹头结构拥有更大的夹持力，能够承受大进给、大切深下的切削载荷，不会出现刀具回缩、打滑的问题，尤其适合装夹直柄类的粗加工立铣刀、钻削刀具等切削负载较大的刀具。在设计过程中，这款刀架充分考虑了安装边界与使用场景的适配性，锥柄部分的长度、法兰直径均严格匹配BT50主轴的安装空间要求，装夹端的内孔直径适配常用的直柄刀具规格，整体外形做了圆滑过渡处理，避免高速旋转时出现应力集中的问题，同时减少旋转过程中的风阻与动平衡偏差。刀架内部的通孔设计既可以适配内冷刀具的切削液输送通道，也能在装夹长刀具时提供足够的避让空间，满足不同长度刀具的装夹需求。侧面的锁紧螺钉位置经过合理排布，既保证锁紧时的压紧力均匀分布在刀具柄部，又不会在换刀过程中与机床主轴周边的结构发生干涉，操作人员在机外装刀或者机上调刀时，都可以方便地使用内六角扳手完成锁紧操作。在实际加工应用中，这款刀架能够有效降低大扭矩切削下的刀具振动，提升刀具的切削稳定性，延长刀具的使用寿命，同时保证加工过程中的尺寸精度与表面质量，是重型数控铣削加工中不可或缺的工装部件。
