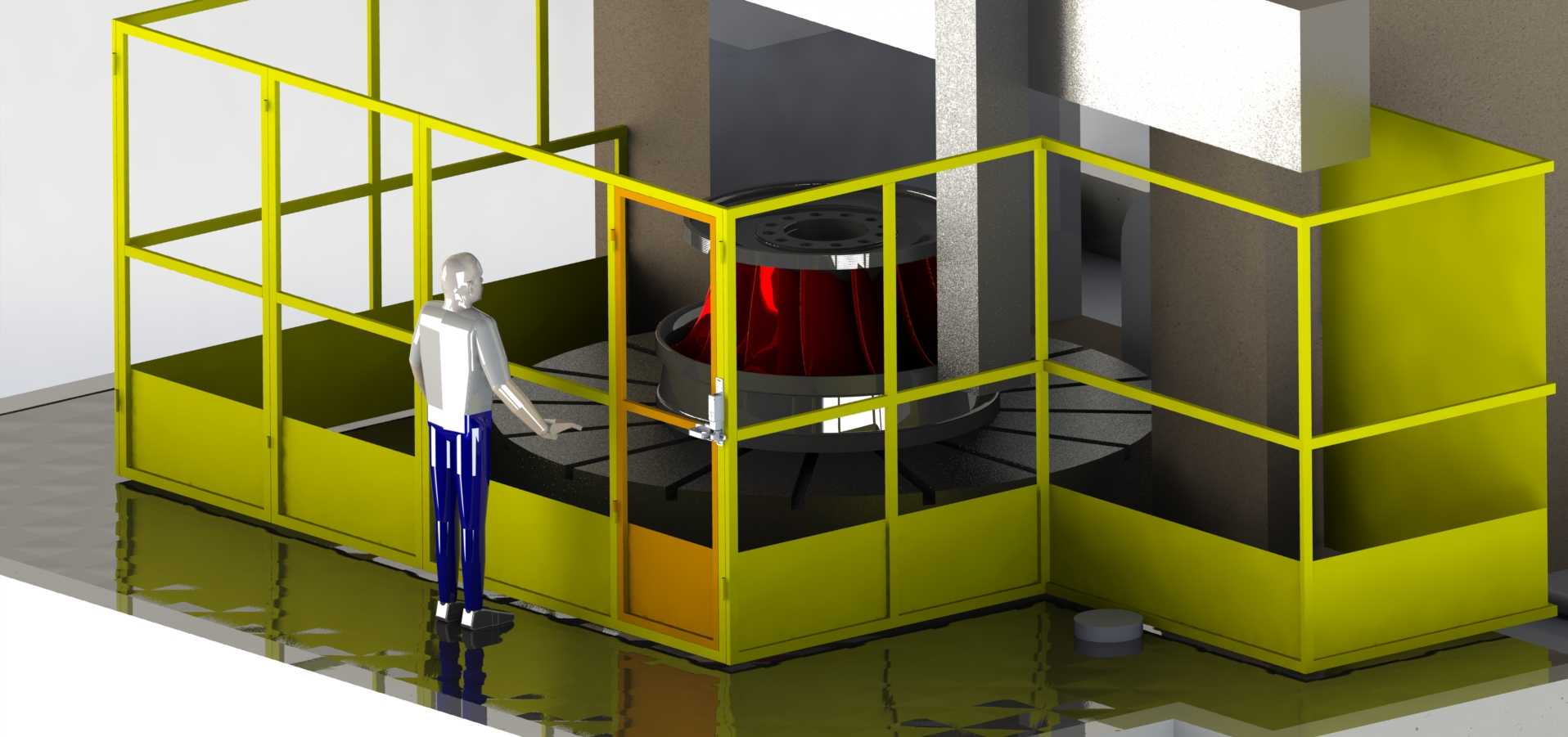

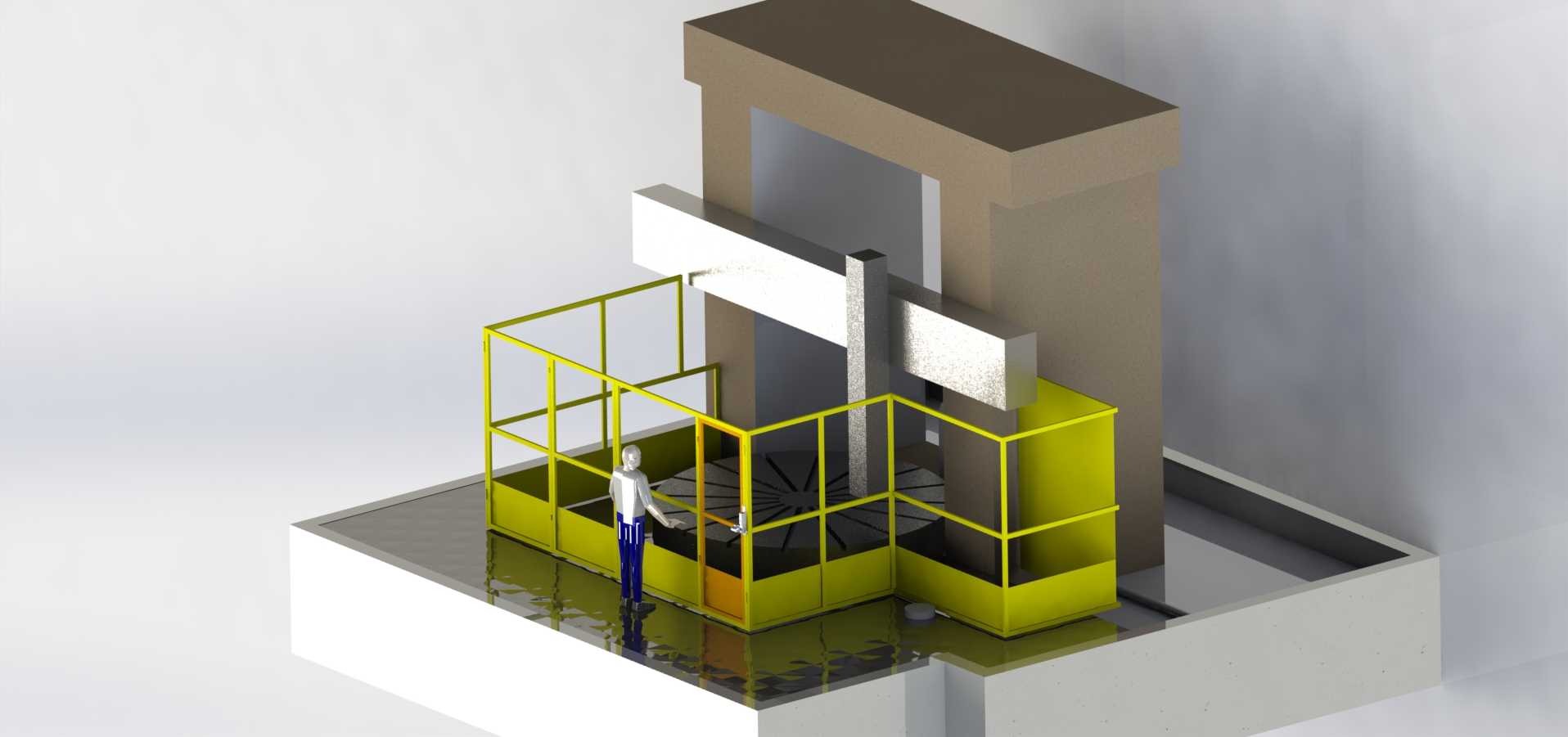

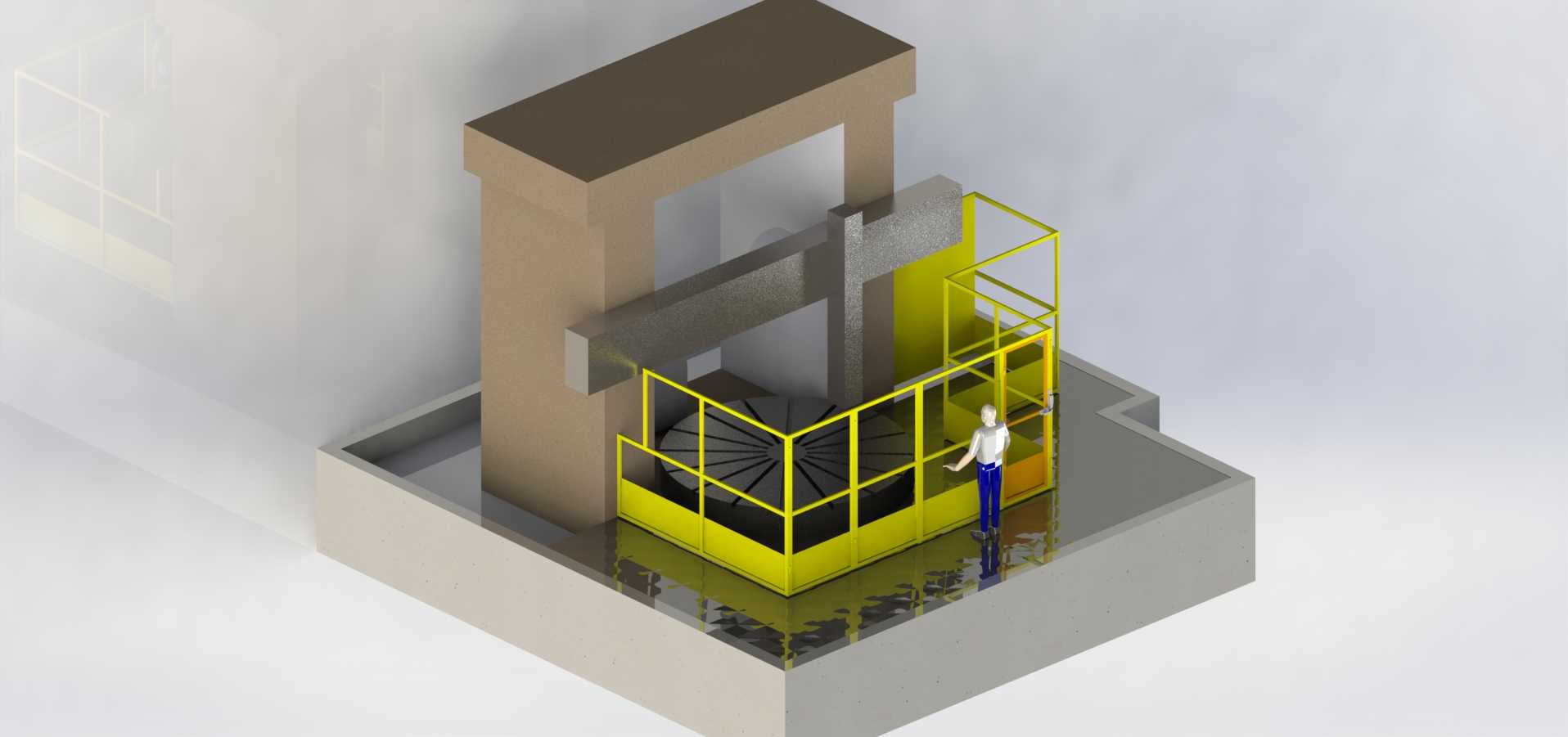

NR-12托尔诺立式车床安全防护围栏结构

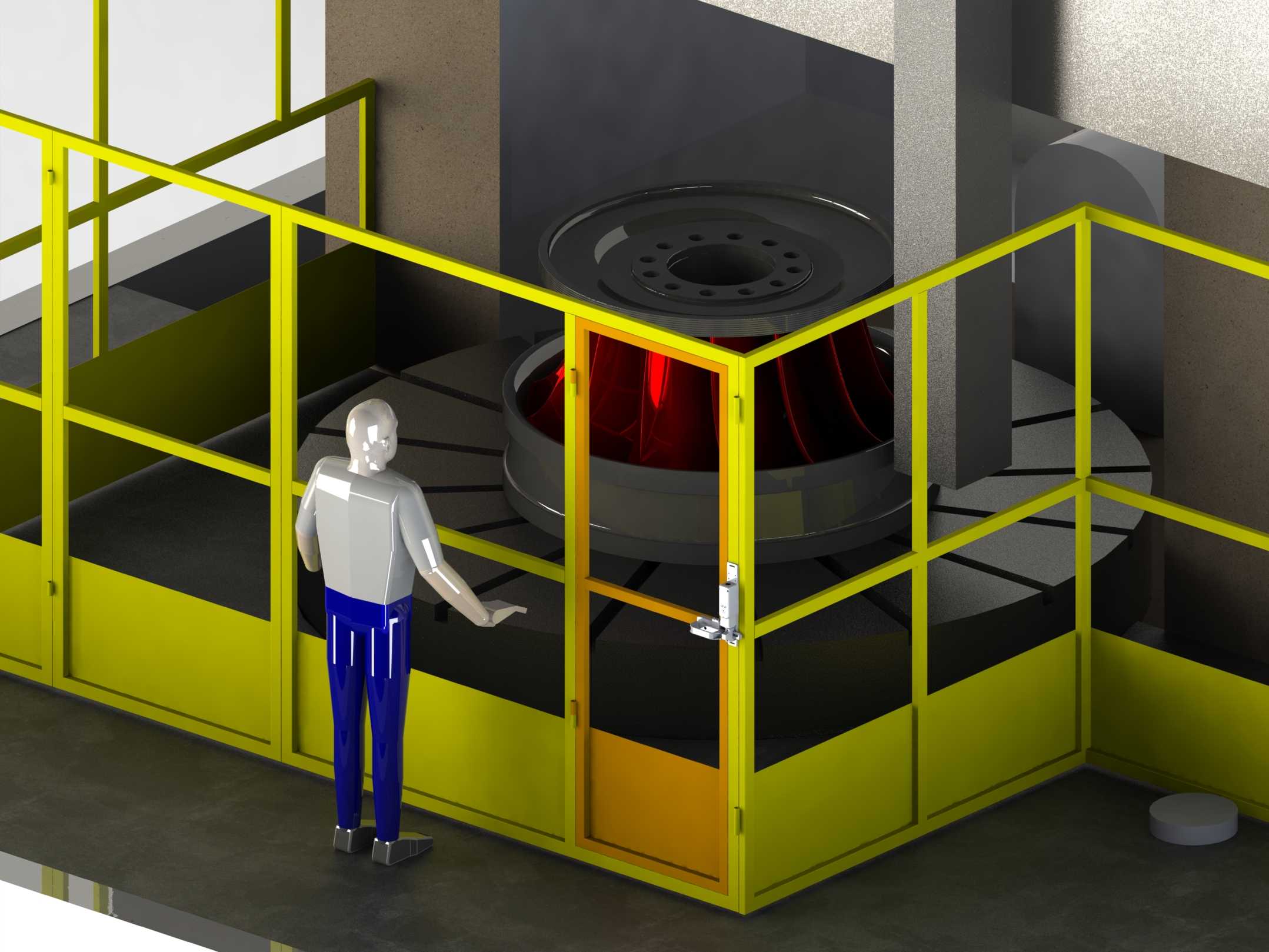

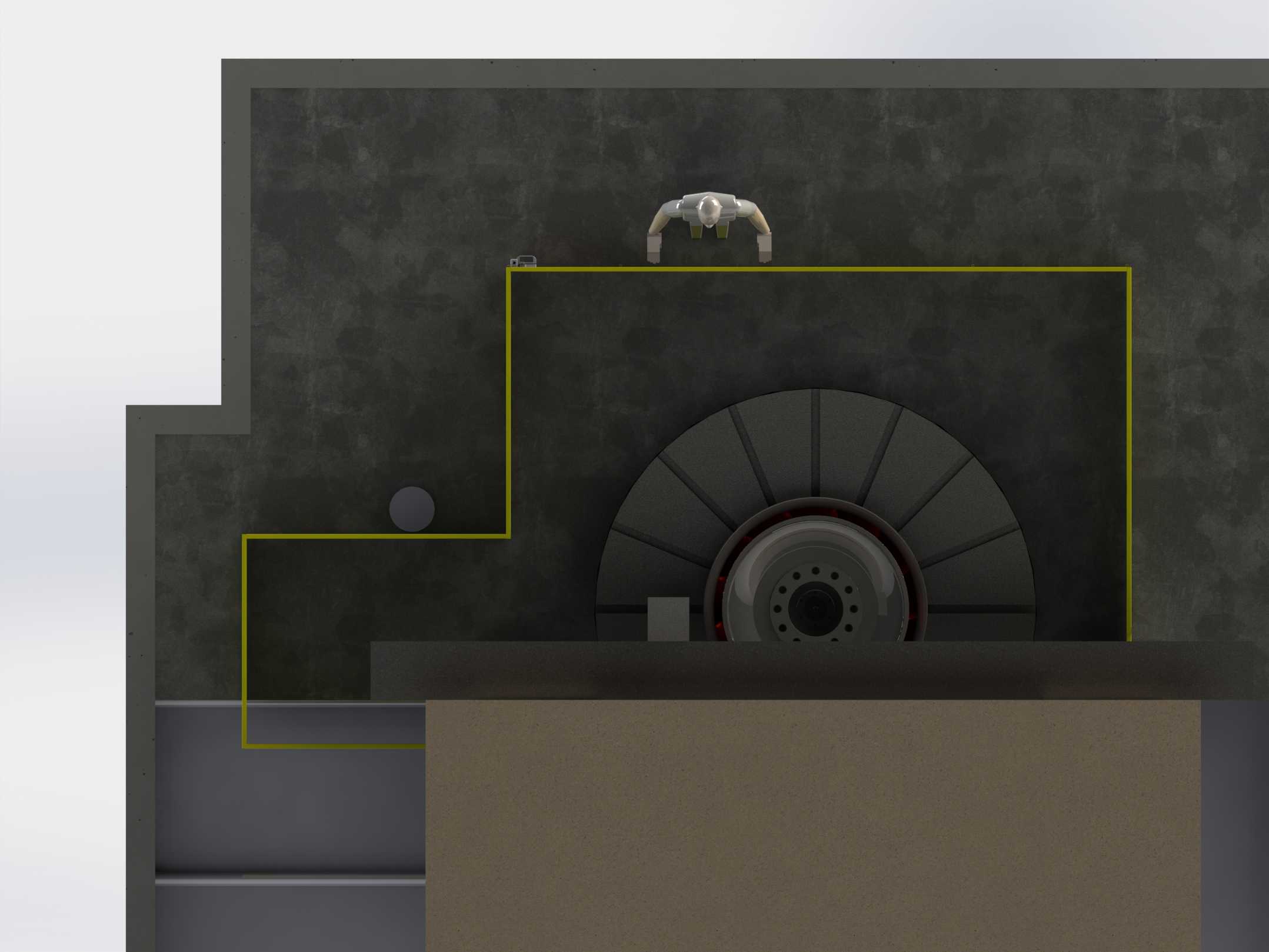

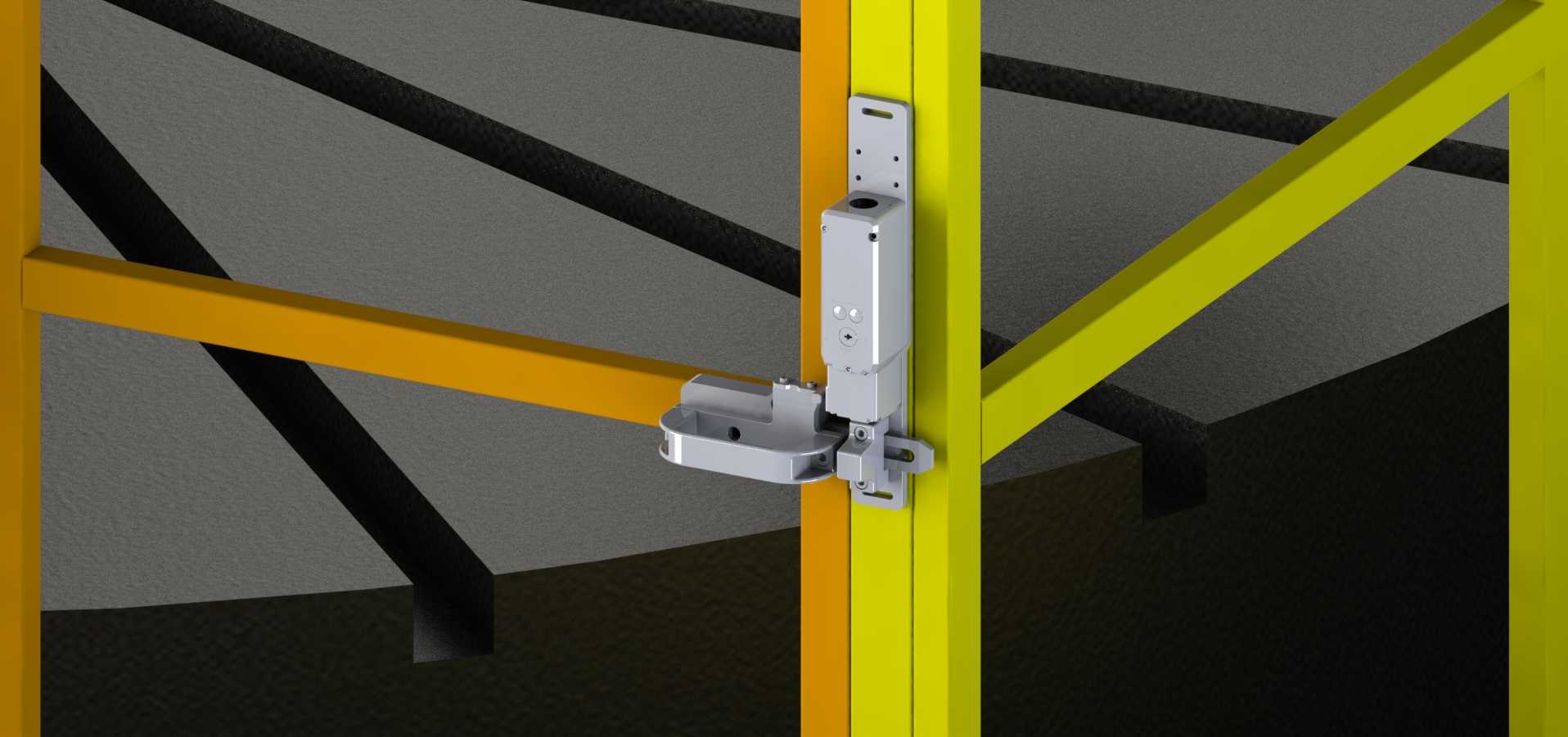

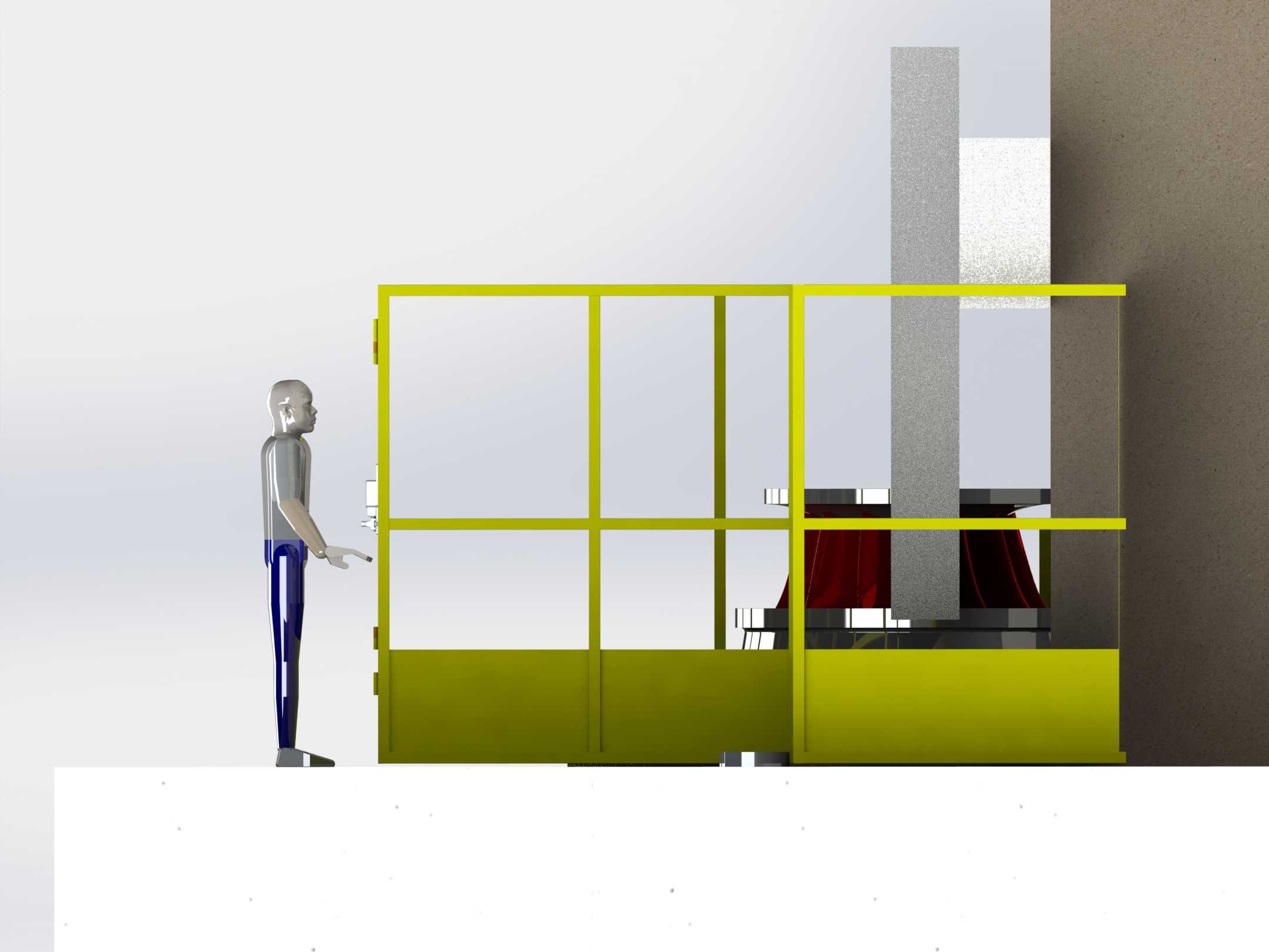

这款安全防护装置主要应用于机械加工车间内的立式车床作业区域，针对大型立式车床加工过程中存在的切屑飞溅、人员误入危险作业区、加工件意外甩出等安全隐患设计，可适配托尔诺系列立式车床的安装使用需求，尤其适配符合巴西NR-12安全法规要求的立式加工设备作业场景，为车间一线操作工人提供可靠的物理安全屏障。从实际用途来看，该防护装置将立式车床的旋转加工区域与人员通行、操作站位区域做物理隔离，在设备运行时可有效阻挡高速飞出的金属切屑、切削液飞溅，避免无关人员误触高速旋转的卡盘与加工工件，同时配套的带锁防护门可实现设备启停与门体开关的联锁控制，只有门体完全闭合到位时设备才能启动运行，从根源上杜绝违规操作带来的机械伤害风险。在功能特性上，该防护装置采用框架式拼装结构，主体框架采用高强度工业铝型材搭建，下部采用封闭式钣金挡板，可阻挡切屑与切削液向外溅出，上部采用透明防护面板，既不影响操作人员观察内部加工状态，也能起到防护作用；防护门采用带安全锁的平开结构，门体开合顺畅，日常上下工件、设备检修时可完全打开，不影响正常作业流程，门体上设置的观察窗可让操作人员在设备运行时全程观察加工状态，无需靠近危险区域。设计思路上，整体围绕立式车床的作业半径做围合式布局，完全覆盖卡盘旋转的最大危险范围，框架转角处做圆弧过渡处理，避免尖锐棱角带来的磕碰伤害，底部设置可调节的支撑脚，可适配车间地面不平整的安装场景，无需对原有地面做大规模改造即可完成安装；整体结构采用模块化设计，各部件之间采用螺栓连接，运输时可拆分打包，现场安装时无需复杂焊接作业，普通机修人员即可完成组装，后期如果设备移位或者调整布局，也可快速拆解重组。外形尺寸与安装边界方面，该防护装置根据立式车床的最大加工回转直径做适配设计，围合区域预留了足够的工件吊装空间，防护门的宽度满足常规加工工件的进出需求，整体高度符合工业防护围栏的安全高度要求，安装时与车床本体预留了足够的检修间隙，不会影响车床本身的导轨运行、刀架进给等原有功能，也不会干涉车间内天车对工件的吊装作业，围栏外侧预留了操作工位的站立空间，操作人员在围栏外即可完成大部分常规操作，进一步降低作业风险。
