重型管子夹持用手动压力式虎钳结构

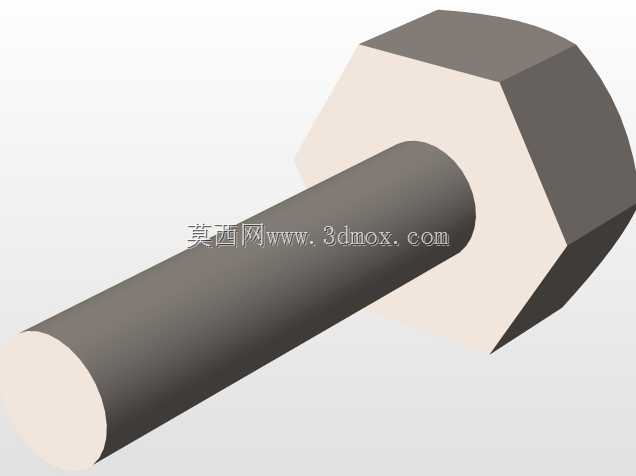

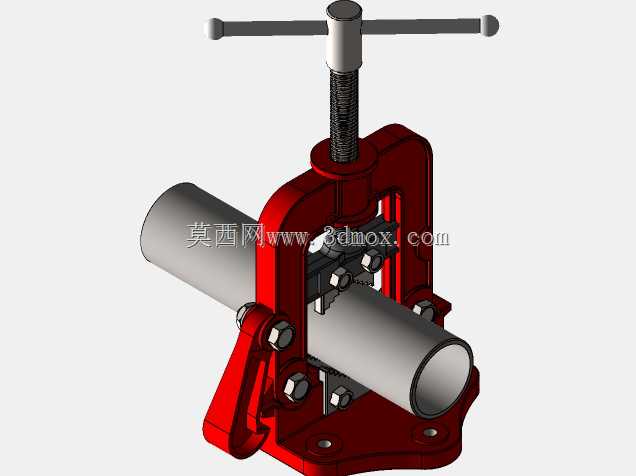

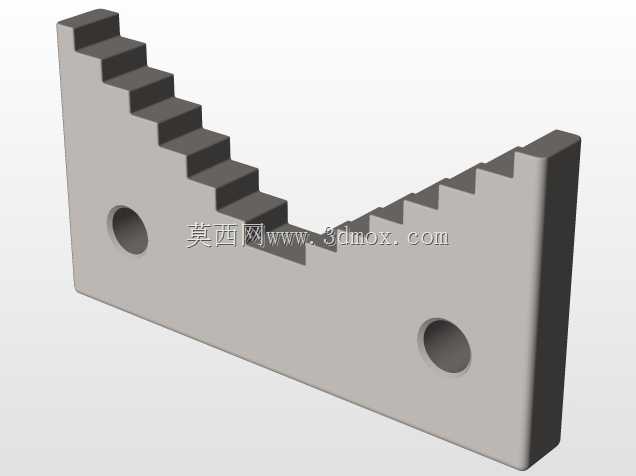

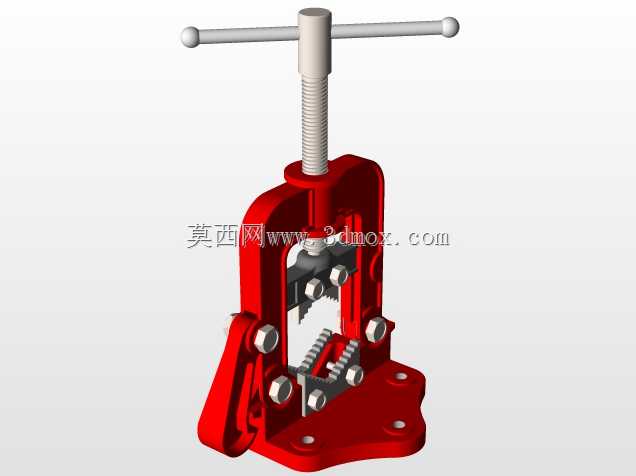

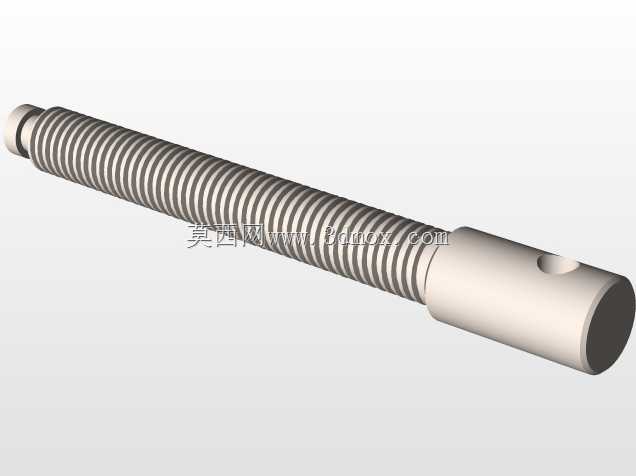

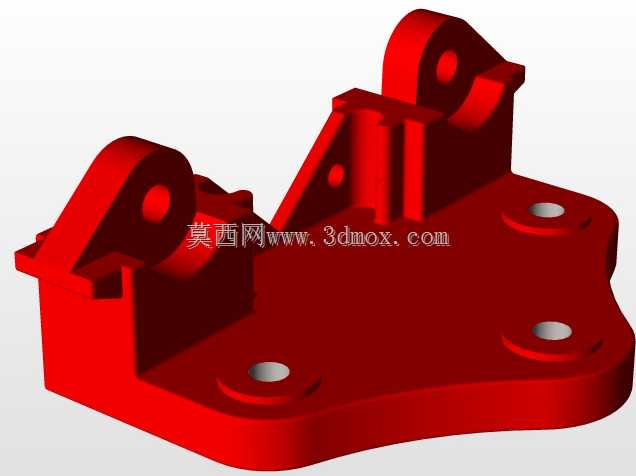

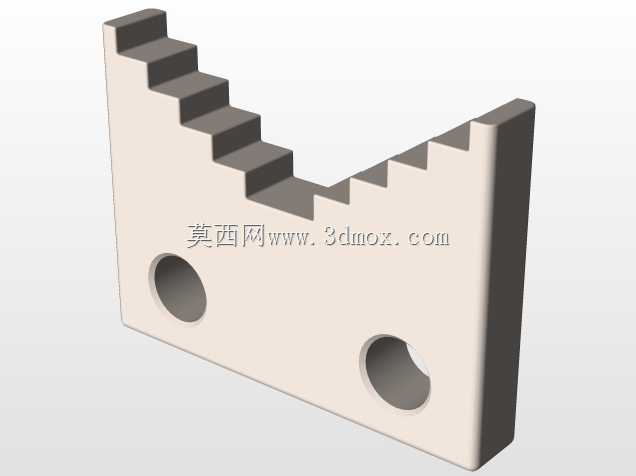

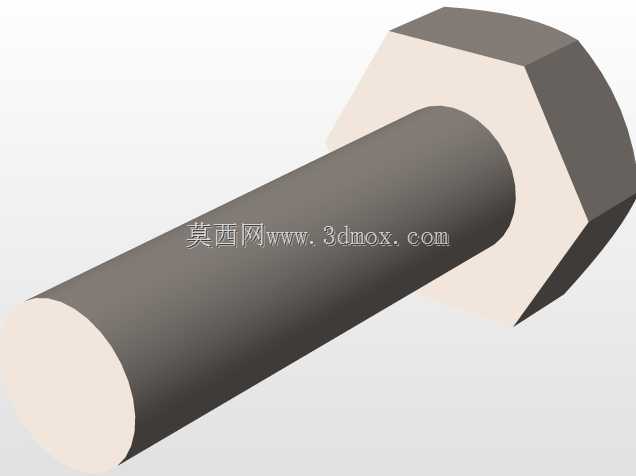

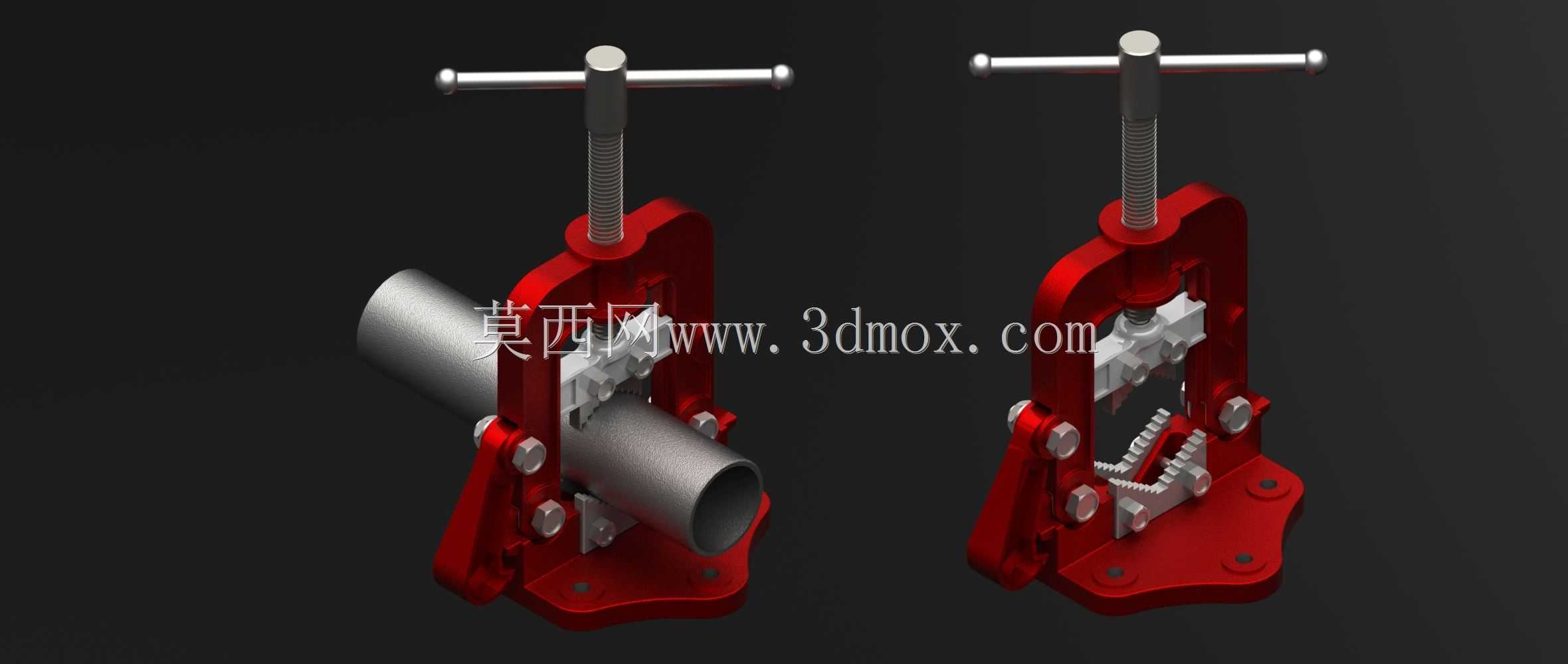

这款手动管子虎钳是管道安装、五金维修、管路预制场景中不可或缺的夹持工装，主要用于各类金属管材、硬质塑料管材的固定作业，为套丝、切割、坡口、铰孔等管加工工序提供稳定的装夹基础，在给排水施工、燃气管道布设、工业管路检修、五金加工门店等场景中应用广泛，能够替代人工持握管材的作业方式，大幅降低管加工过程中的晃动偏移风险，提升加工精度与作业安全系数。产品采用经典的螺杆下压夹紧结构，核心受力部件为高强度铸铁基座与钳身，整体为立式落地安装形态，基座预留三个对称分布的安装孔位，可通过膨胀螺栓固定在钢制工作台、木质工装台或水泥作业台面上，安装边界需预留至少200mm的前方操作空间，满足管材穿入、手柄转动的操作需求，整体外形适配15mm到100mm外径的常规管材装夹，钳口开合行程可覆盖常规民用、工业用管材的直径范围。钳口部分采用带锯齿的V型对夹结构，上下钳口的锯齿做了淬火硬化处理，咬合管材时能够嵌入管材表层，避免管材受扭矩作用时出现打滑转动的问题，同时钳口做了可拆卸设计，长期使用磨损后可快速更换钳口配件，延长整体工装的使用寿命。顶部的T型转动手柄做了加长力臂设计，操作人员无需借助额外加力杆，仅通过手动转动手柄即可产生足够的下压力，驱动内部的活动钳块下行，配合基座上的固定钳齿形成多点咬合夹持，夹持力可满足套丝、切割时的扭矩承载需求，不会出现管材松脱的问题。设计过程中充分考虑了现场作业的实用性，钳身的过管通道为贯通式设计，长管材可以从钳身两侧直接穿入，无需从端部套入，适配现场不同长度管材的装夹需求，整体结构没有复杂的传动部件，日常仅需定期在螺杆螺纹处涂抹润滑脂即可完成维护，故障率极低，能够适应工地、车间等复杂作业环境下的高频使用需求。钳身表面做了红色防锈涂装，既能够提升工装的辨识度，避免现场作业时被杂物磕碰，也能在潮湿的作业环境下延缓铸铁部件的锈蚀速度，所有连接销轴、紧固螺丝均采用标准五金件，损坏后可快速在本地五金门店采购替换，降低运维成本。
