1/2寸内外螺纹黄铜针阀三维结构设计

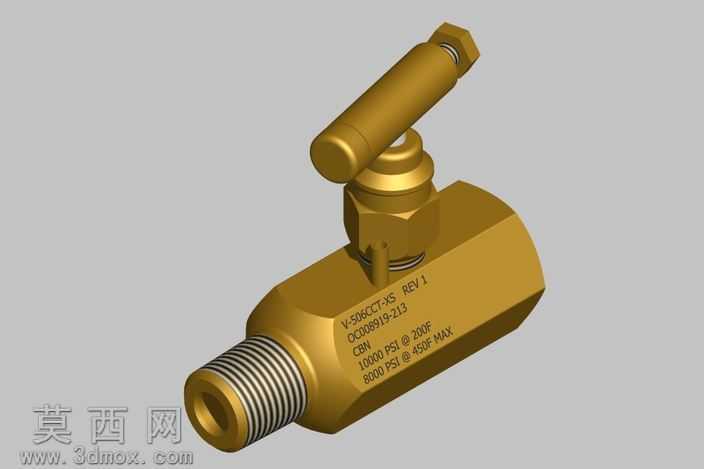

本针阀三维模型采用Autodesk Inventor进行全参数化建模设计，建模过程严格遵循实际工业针阀的生产制造尺寸规范，完整还原了1/2英寸规格不扩散条约级针阀的全部结构细节。建模阶段首先对阀体主体进行基准定位，以阀杆安装孔轴线为核心基准，依次构建阀体的六方主体结构、外螺纹连接端、内螺纹连接腔，螺纹特征严格按照美制管螺纹标准生成，保证牙型、螺距、牙数完全符合实际加工要求，阀体表面的型号标识、压力参数刻印采用包覆特征实现，还原真实产品的标识细节。材质渲染阶段针对黄铜材质进行专属材质调配，调整金属粗糙度、反射率、环境光遮蔽参数，还原黄铜锻件的哑光金属质感，手柄、阀杆、锁紧螺母等不同黄铜部件根据加工工艺差异微调材质参数，区分锻压阀体、车削阀杆、铣削手柄的表面质感差异，同时对螺纹部位做细微的纹理处理，还原车削加工的纹路特征。结构设计上完整呈现针阀的截止调节原理，包含阀体、阀杆、密封填料、填料压帽、操作手柄、锁紧销等全部零部件，各部件间保留真实的装配间隙与配合关系，阀杆与阀体的锥面密封结构做了精准的曲面拟合，还原针阀高精度节流的核心结构特点，手柄与阀杆的连接采用扁位加销钉的固定结构，填料压帽与阀体的螺纹配合可模拟填料压紧的调节动作，整体模型可直接用于装配干涉检查、结构原理演示、工程图导出等场景。设计思路围绕仪表管路压力控制场景的使用需求，针对高压工况下的密封可靠性做结构还原，阀体上标注的10000PSI@200F、6000PSI@450F压力参数对应模型的结构强度设计，六方阀体结构适配标准扳手的装夹需求，卧式手柄设计满足狭小空间内的手动调节操作，整体模型结构完整，细节还原度高，可作为压力控制设备配套阀件的设计参考、教学演示素材使用。
