ER32双端夹头组件芯轴车床装夹结构

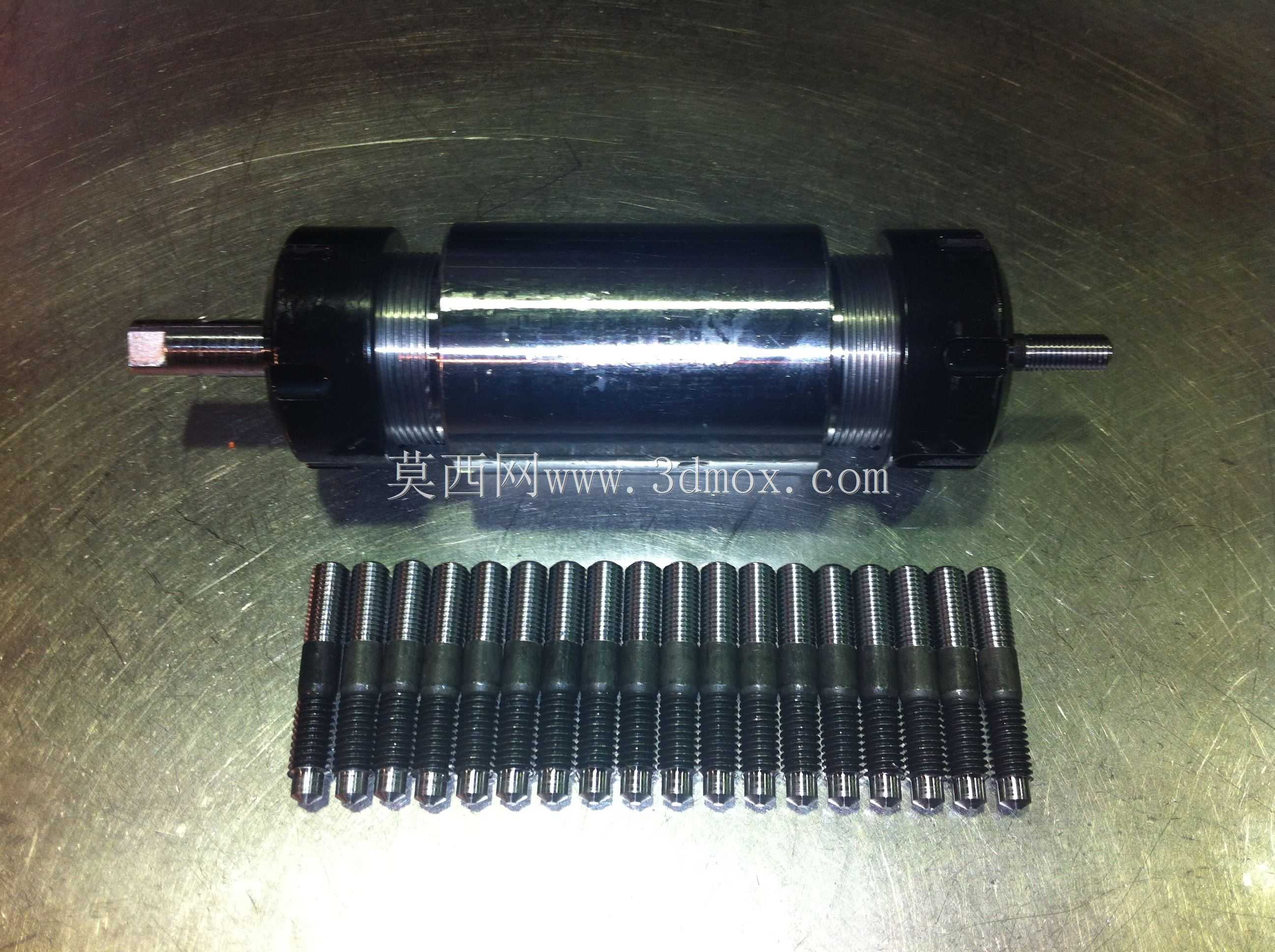

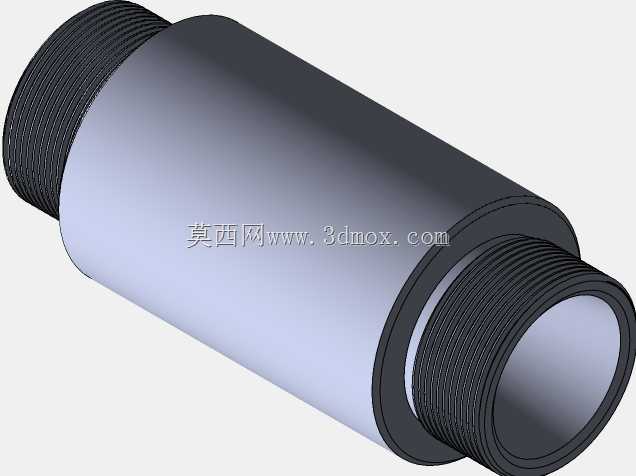

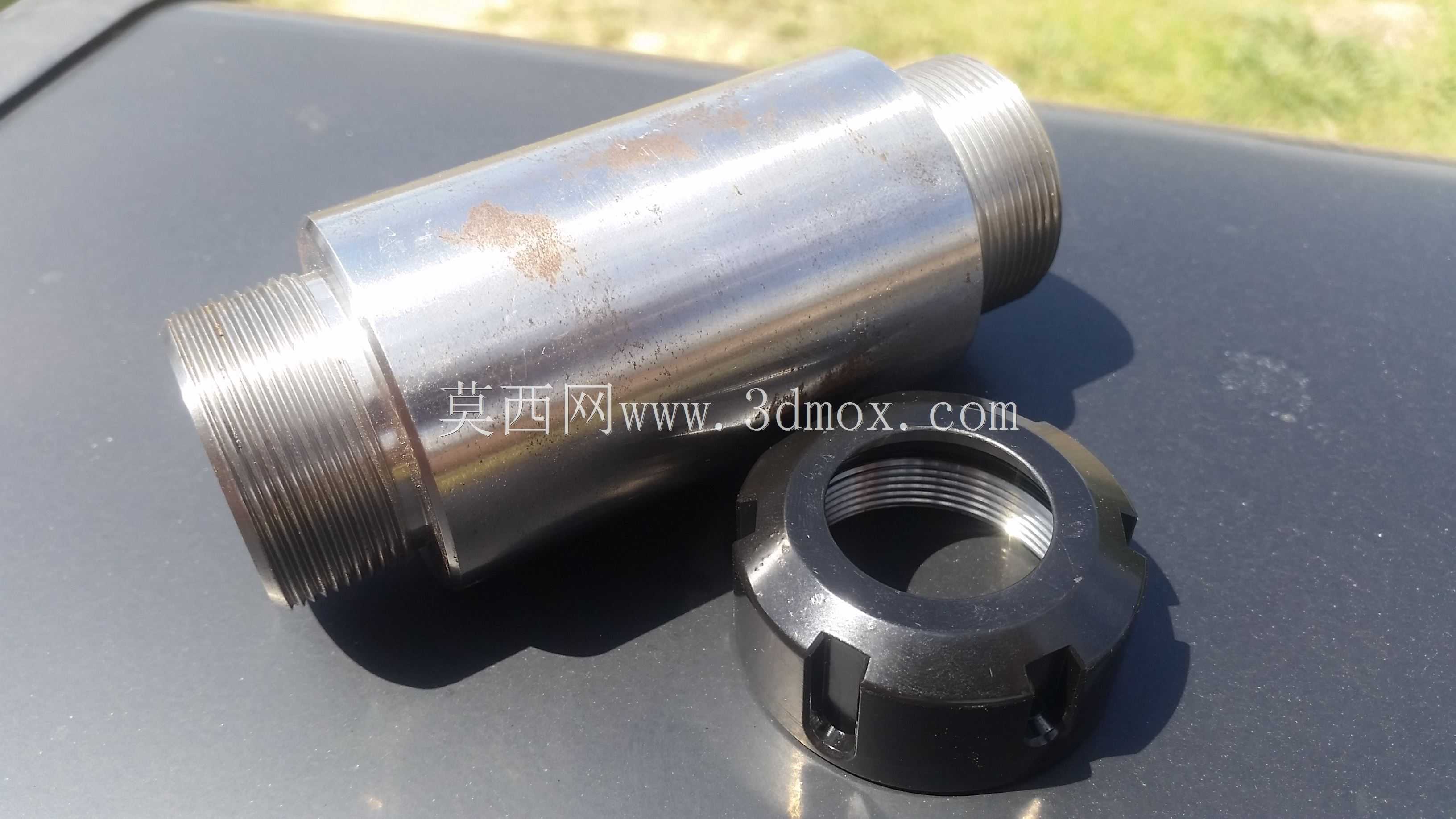

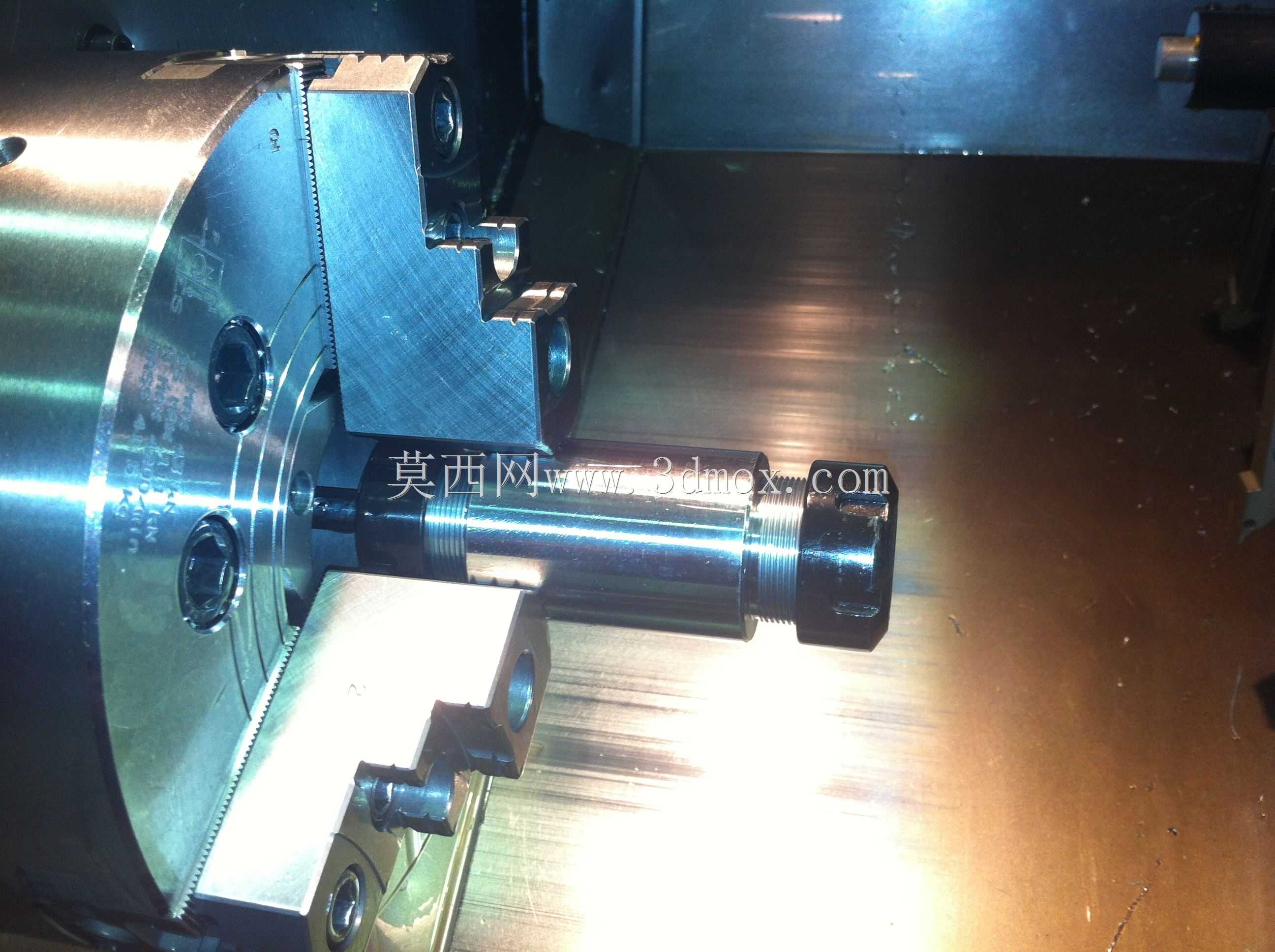

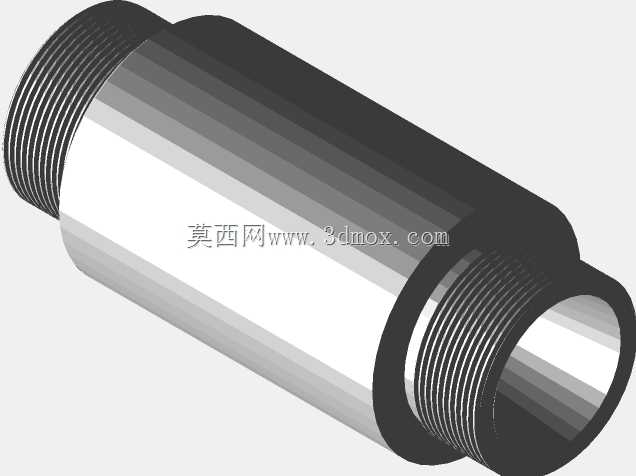

在小型数控车削加工场景中，小直径棒材零件的装夹稳定性与重复定位精度，一直是影响小批量零件加工一致性的核心痛点。常规三爪卡盘直接夹持小直径棒材时，受卡爪行程、夹持接触面积限制，棒材悬伸过长时易出现振刀、夹持偏移，二次装夹翻面加工时还会出现同轴度偏差，不仅需要反复打表找正耗费辅助工时，还容易在零件表面留下夹伤压痕，影响零件表面质量。这款ER32双端夹头组件芯轴，正是针对这类小型加工车间的日常生产需求设计的专用装夹配套结构，可直接适配常规车床主轴安装接口，无需对原有设备进行复杂改造，就能快速实现小直径棒材的稳定装夹。芯轴主体采用同轴度极高的阶梯轴结构设计，整体外形严格匹配车床主轴的内孔安装边界，两端分别集成标准ER32夹头安装位，一端可设置定位止挡结构，装夹棒料时可快速确定轴向加工基准，另一端保持弹性夹持结构，配合ER夹头的均匀收缩特性，可实现对不同直径小规格棒材的周向均匀抱紧，夹持接触面积远大于普通三爪卡盘的点接触式装夹，能有效抵消切削过程中的径向切削力，大幅降低棒材悬伸加工时的振颤问题。在实际加工使用中，当需要对棒材进行两端翻面加工时，双端夹头的结构可让棒材在一次装夹定位后，翻面时无需重新找正基准，依靠两端夹头的同轴精度保证零件两端加工的位置度要求，重复装夹的定位精度可稳定控制在极小公差范围内，彻底避免二次装夹带来的同轴度误差。同时，均匀的抱紧力可将夹持压强分散到整个夹头与棒材的接触圆周上，最大程度减少薄壁或软质小直径零件表面的夹伤、压痕问题，加工完成后零件无需额外进行表面修复工序。芯轴的安装尺寸完全适配常规数控车床的主轴端部连接标准，拆卸更换便捷，日常维护只需定期清理夹头内的切屑残留、更换磨损的ER夹头即可，无需复杂的保养流程，非常适配小批量多品种的小型加工车间日常生产使用，可有效缩短装夹辅助时间，提升小直径棒类零件的加工合格率与生产效率。
