车床尾座背向顶尖锁紧调节机构

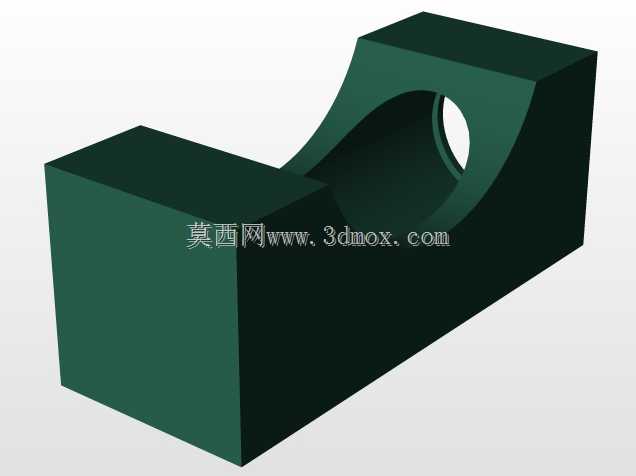

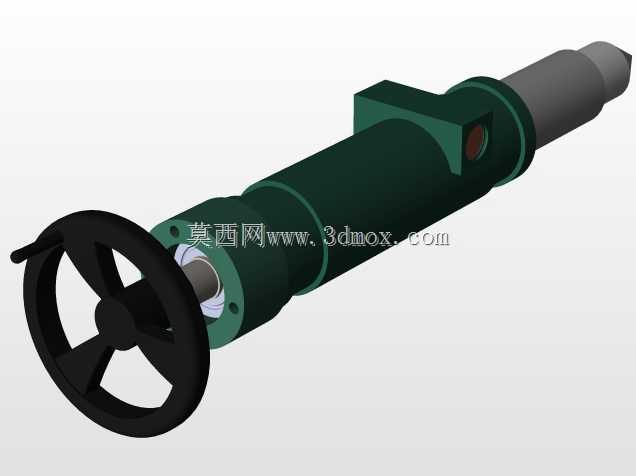

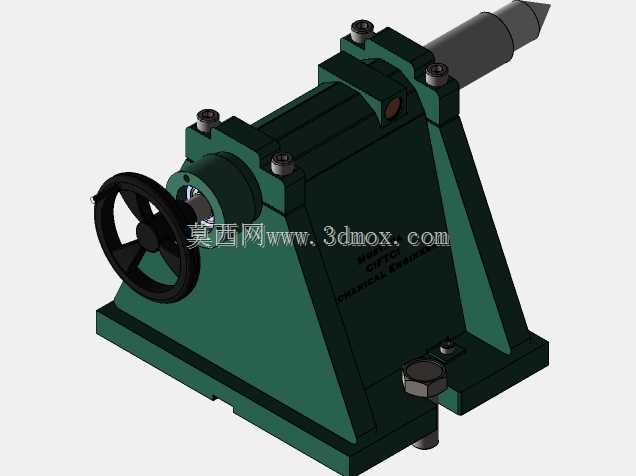

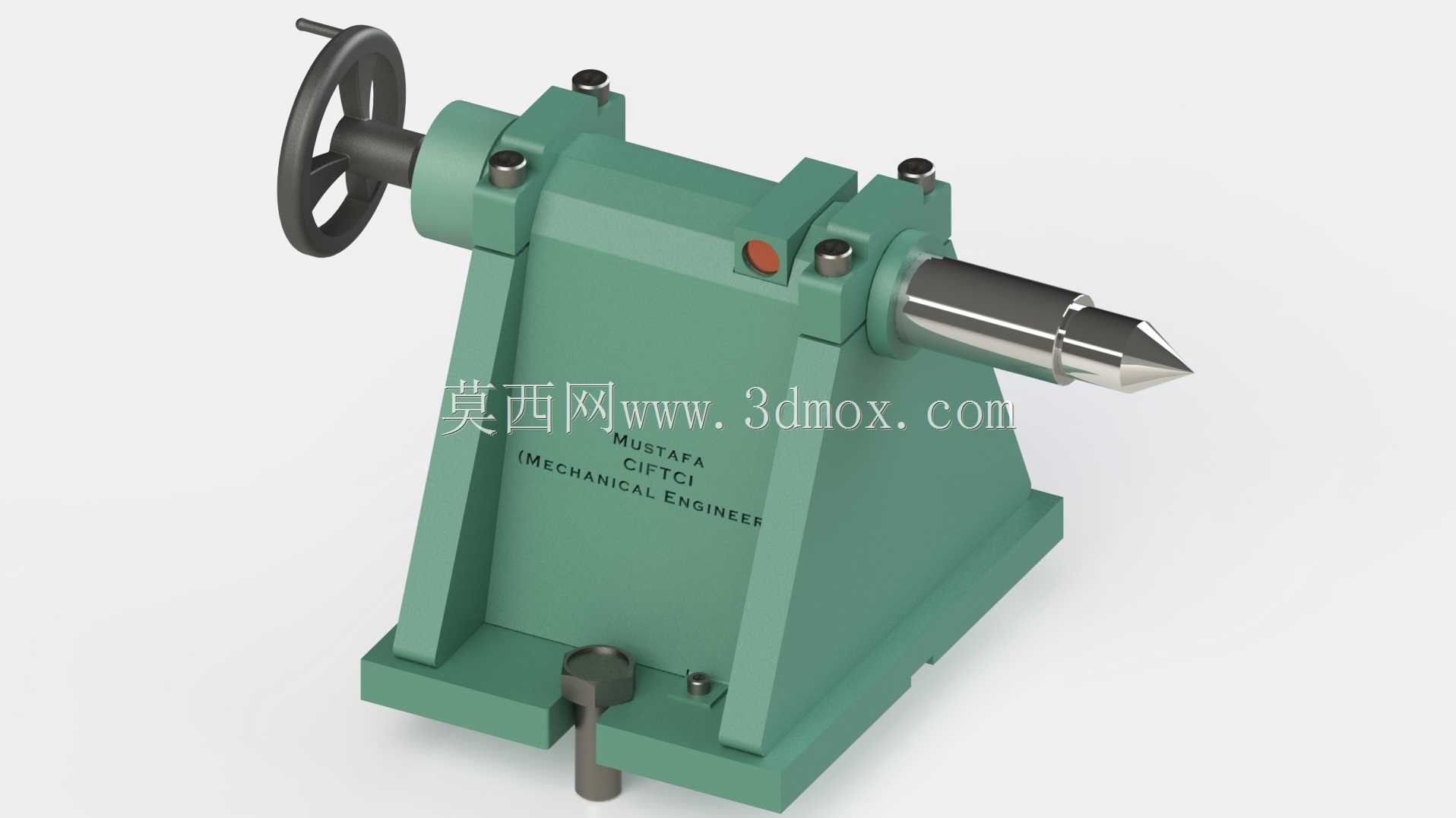

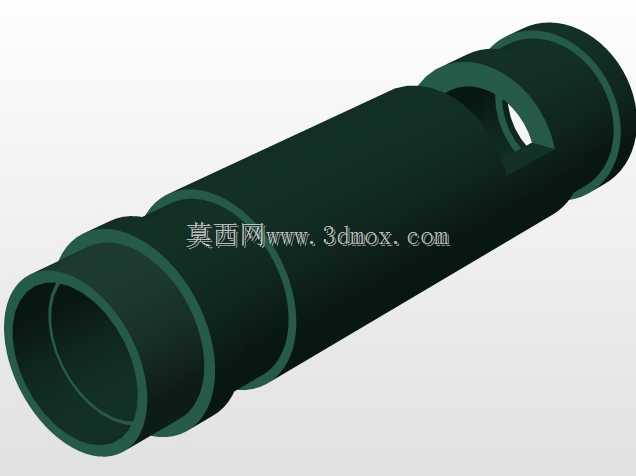

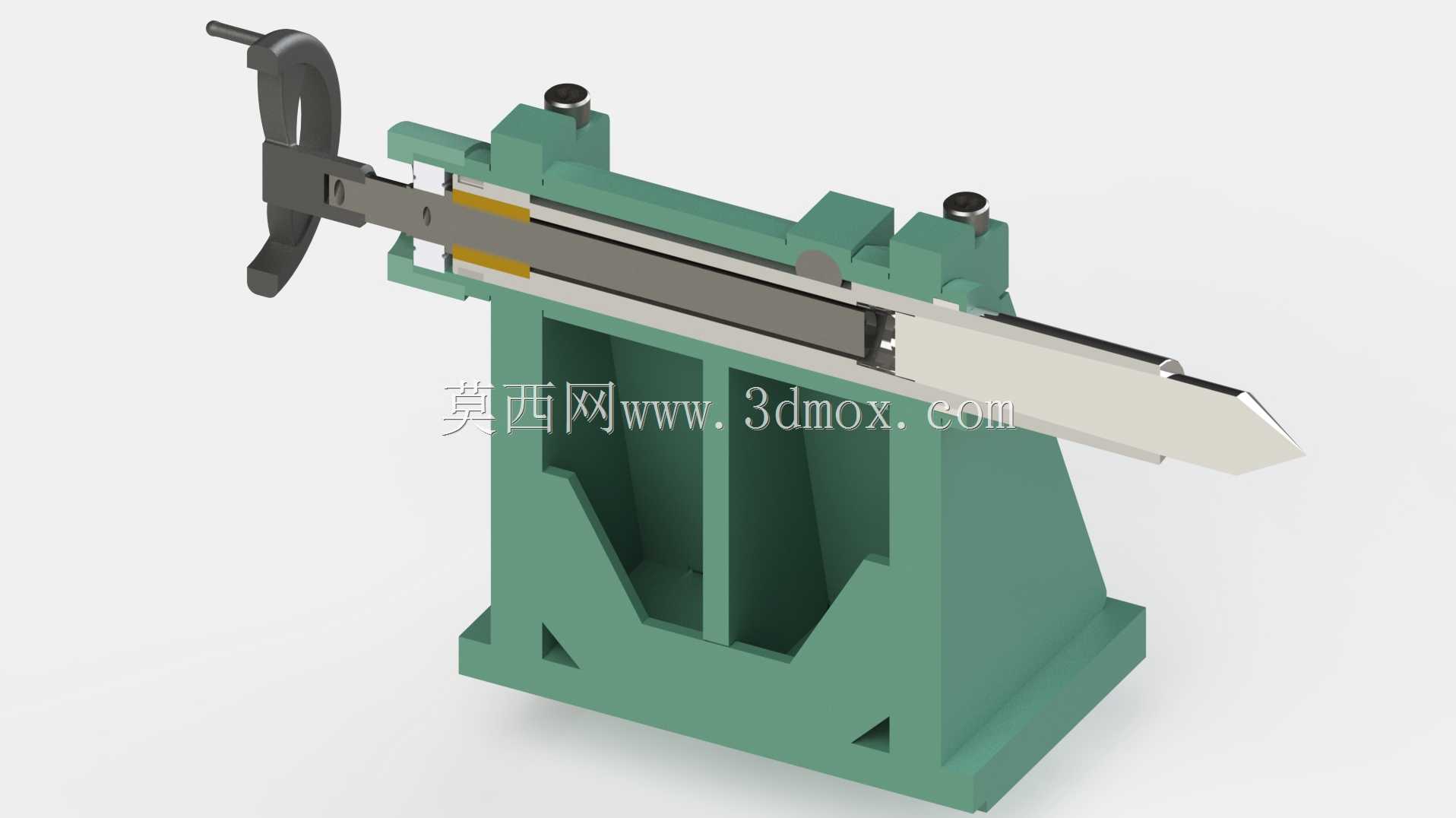

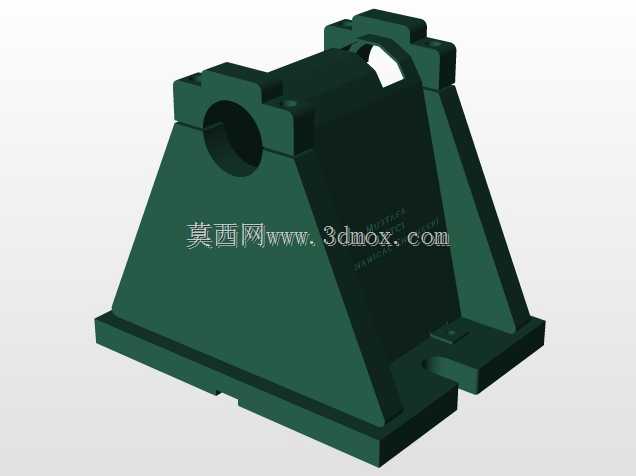

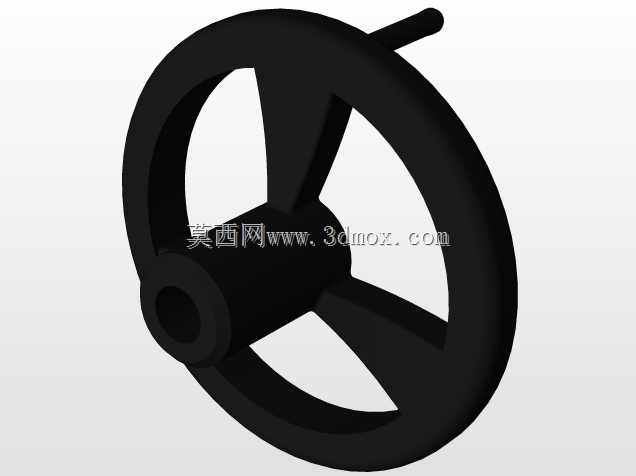

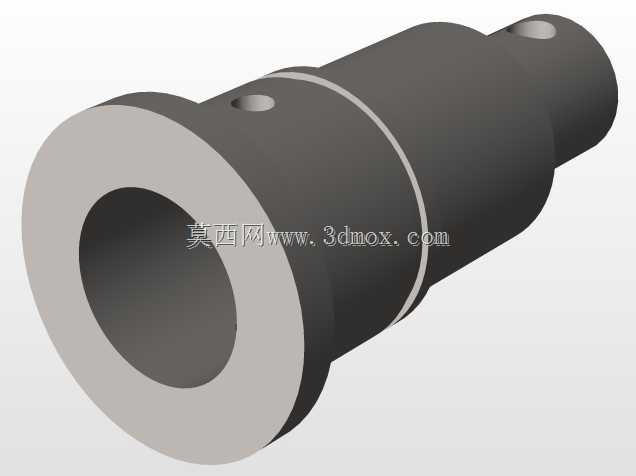

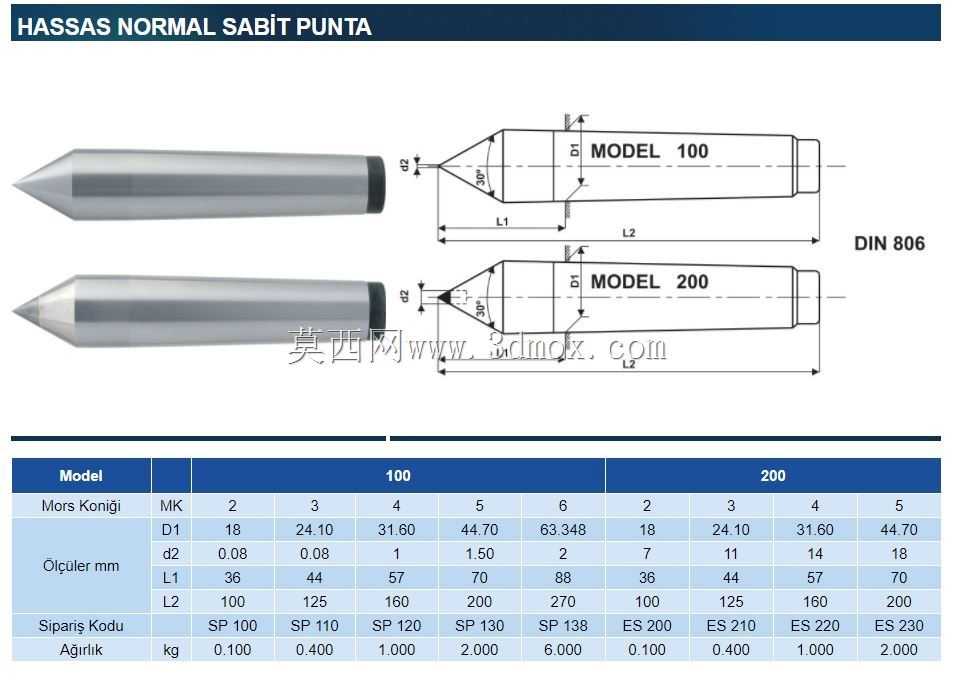

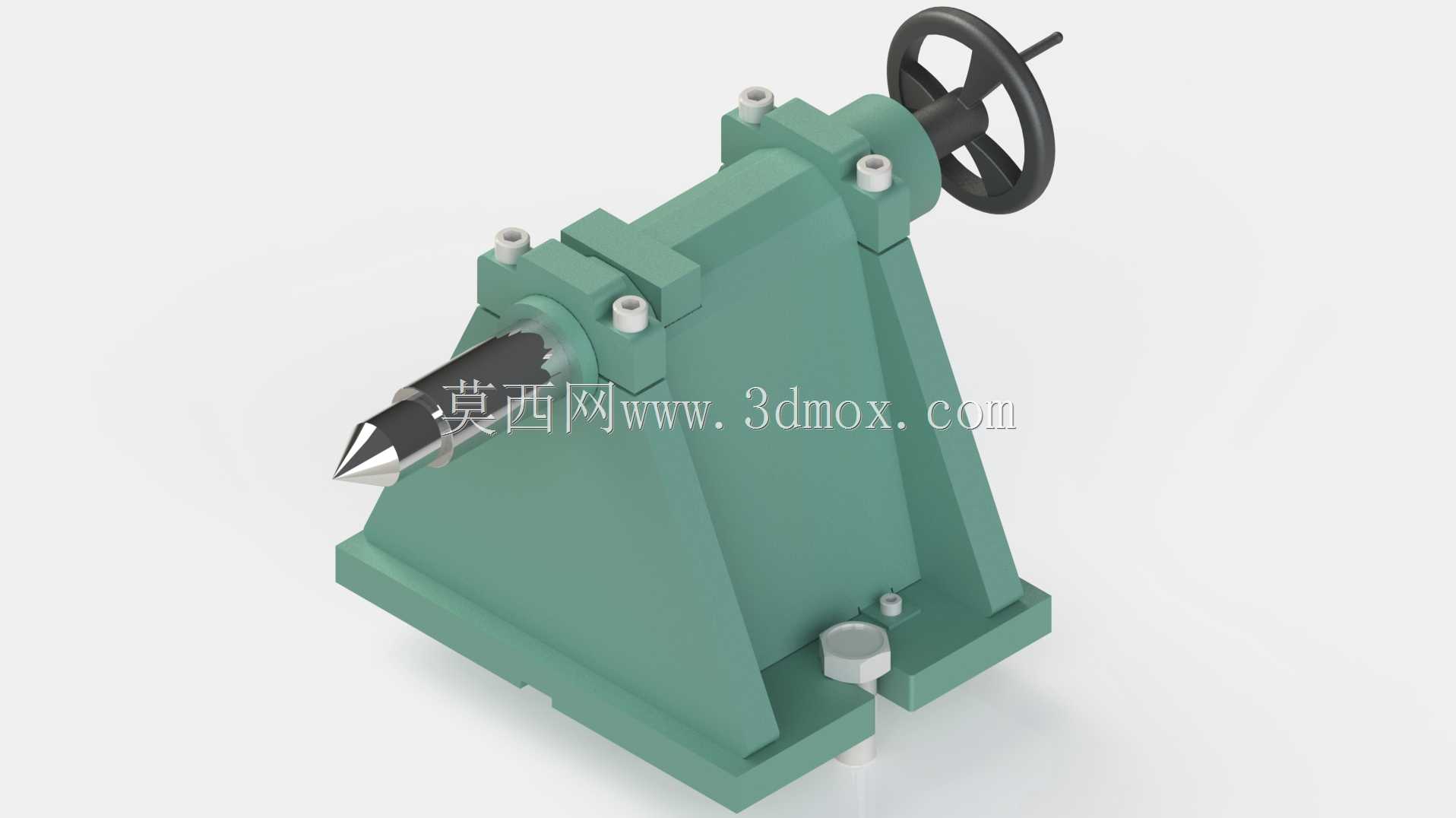

这款背向顶尖机构是车床配套的核心尾座附件，主要应用于普通卧式车床、小型数控车床的轴类、套类零件装夹加工场景，在长轴车削、外圆磨削、轴件端面加工等工序中承担工件轴向定位与顶紧的核心作用，能够有效抵消切削过程中工件受到的径向切削力带来的挠度变形，避免长轴加工时出现振刀、让刀问题，提升细长轴类零件的加工精度与表面质量。从功能特性来看，该机构集成了手动进给调节、位置锁紧、顶尖顶紧三大核心功能，侧置的手轮通过内部丝杆副传动带动顶尖套筒实现轴向进退，可适配不同长度的工件装夹需求，操作人员转动手轮即可灵活调整顶尖伸出长度，完成工件的装夹与拆卸；套筒旁设置的锁紧旋钮可在顶尖顶紧到位后锁死套筒位置，避免加工过程中套筒出现轴向窜动，保障顶紧力稳定；顶尖采用硬质合金尖端设计，耐磨性能优异，可承受较大的轴向顶紧力，同时尖锐的锥角设计能够适配工件端面的标准中心孔，保证定位同轴度。从设计思路来看，整体采用箱式铸铁基座结构，基座底部设置有与车床床身导轨匹配的安装定位面与锁紧压板结构，可沿床身导轨滑动调整整体安装位置，适配不同长度规格的工件加工；内部丝杆传动副采用梯形螺纹设计，具备良好的自锁性能，即便锁紧机构未完全锁死也不会出现套筒自行退移的问题，提升操作安全性；基座侧面设置的注油孔可定期向内部传动副加注润滑油，降低传动磨损，延长机构使用寿命。从安装边界来看，该机构整体宽度适配普通小型车床的床身导轨间距，底部安装槽的跨度与通用车床尾座安装尺寸匹配，无需额外改装即可直接替换同规格的标准车床尾座顶尖机构；顶尖轴线与车床主轴轴线保持等高设计，安装后仅需微调基座高度即可保证同轴度要求，顶尖最大伸出长度可覆盖常规轴类零件的顶紧行程需求，整体结构紧凑，不会占用过多床身安装空间，同时基座的箱式结构具备足够的刚性，可承受重切削场景下的轴向载荷，不会出现基座变形影响加工精度的问题。在实际生产场景中，该机构不仅可用于常规金属轴类零件的加工顶紧，也可适配非金属棒料、小型轴类毛坯的加工装夹，通过更换不同锥度的顶尖配件，还可适配不同规格中心孔的工件，具备较强的通用性，是小型机械加工车间、车床设备配套中十分实用的工装附件。
