适配双排座舱皮卡的后货厢托盘架结构

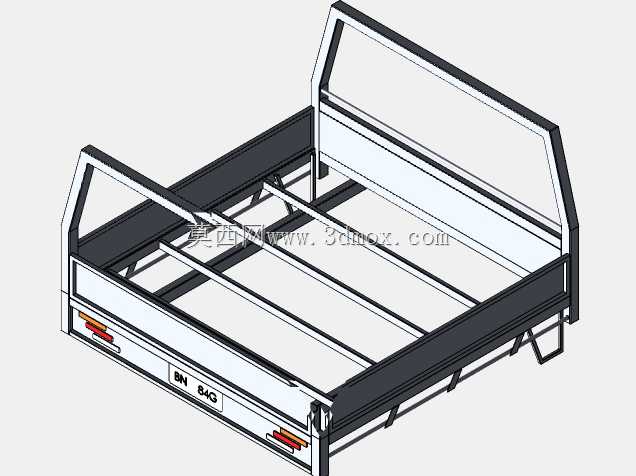

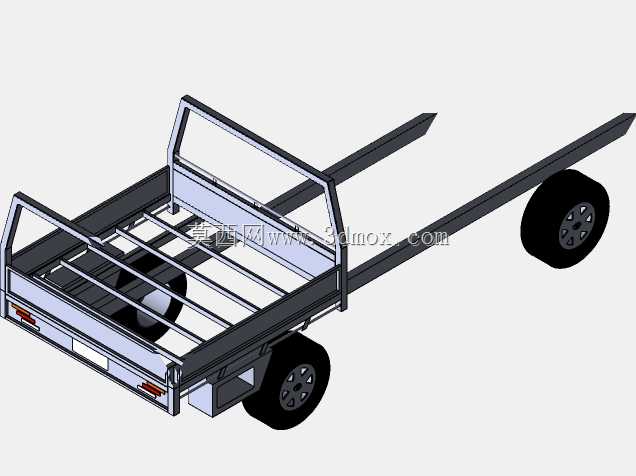

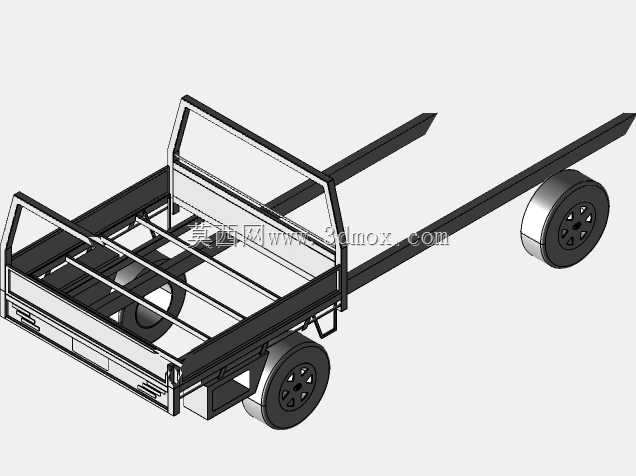

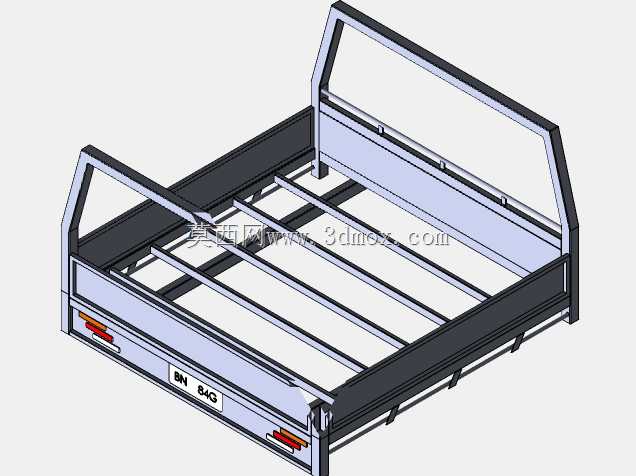

　　这款托盘架主要面向皮卡后货厢的改装承载场景，核心用途是替代原厂封闭式货厢，在保留基础载货能力的同时，为长条状建材、户外作业装备、定制化改装上装提供更灵活的安装基底，适配农林作业、工程维保、户外穿越等多场景的载货需求。结构设计上采用开放式矩形管焊接框架作为主体承载单元，框架横向排布多根平行支撑梁，纵向设置两根贯穿式主梁延伸至车架安装点位，保证载荷能够直接传递到底盘纵梁，避免应力集中在货厢原厂安装位。框架前部设置了与驾驶室后围轮廓匹配的防护栏，既可以防止急加速时货物向前滑移撞击驾驶室，也能作为辅助锚点固定高位装载的物料，防护栏采用圆角过渡处理，避免尖锐棱角在装卸过程中造成磕碰损伤。两侧轮拱位置做了内凹避让设计，预留出轮胎跳动的安全间隙，

　　即使在悬架极限压缩工况下，轮胎也不会与框架结构发生干涉，同时轮拱周边的框架做了局部加强，应对重载时的局部载荷冲击。尾部集成了牌照安装位与尾灯固定支架，保留了车辆上路行驶所需的外饰件安装接口，无需额外打孔改制即可适配常规皮卡的尾灯线束布局。设计过程中优先考虑了安装边界的通用性，主梁上预留的多组安装孔位可适配不同轴距的双排座舱皮卡底盘，仅需调整主梁伸出长度与孔位间距即可完成适配，无需对框架主体结构做大幅修改。框架整体采用等截面金属管材拼接，在保证整体扭转刚度的前提下控制了自重，空载状态下不会给后悬架带来过多额外负载，支撑梁之间的均匀间隙既可以减轻结构重量，也能作为绳索、快拆卡扣的锚点，方便不同形态货物的捆绑固定。

　　框架底部预留了标准的改装附件安装接口，可直接加装侧踏板、货厢抽屉、备胎支架等拓展配件，无需在主梁上二次焊接破坏防腐层。考虑到实际使用中的泥泞、涉水场景，所有管材拼接处都预留了排水缺口，避免管腔内部积水造成锈蚀，延长结构的户外使用寿命。
