工业级大开口高夹紧力手动台虎钳结构

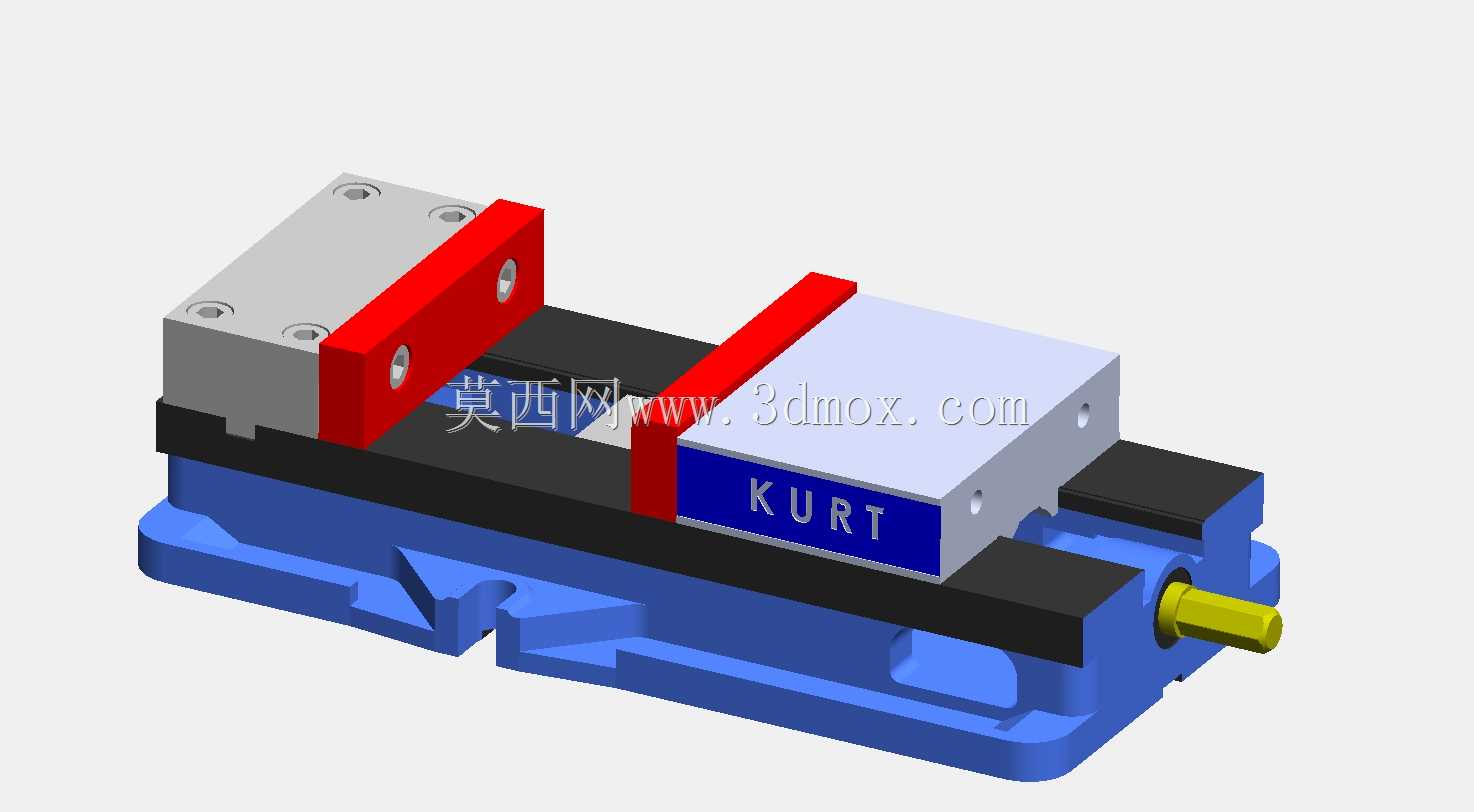

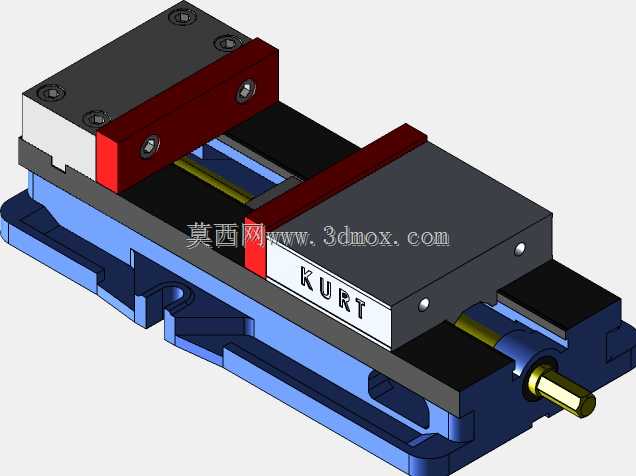

这款手动虎钳是面向精密机加工场景打造的通用工装夹紧设备，主要适配立式加工中心、数控铣床、平面磨床等常规机加工设备的工件装夹需求，也可用于钳工划线、工件修配、部件装配等线下作业场景，是机械加工车间、工装维修工位、精密零部件生产环节中不可或缺的基础夹紧工装。该虎钳采用10英寸规格的大钳口设计，能够提供最高达11600磅的稳定夹紧力，既可以满足大尺寸毛坯件、长条形型材、异形结构件的装夹跨度需求，也能通过充足的夹紧力避免重切削工况下工件出现位移、抬升、振颤等问题，大幅提升加工过程的稳定性与成品精度。从结构设计思路来看，这款虎钳采用经典的固定钳身配合滑动活动钳身的布局，底部为一体化铸造的高强度钳体基座，基座底部设置有标准的机床工作台安装定位槽，可直接通过T型螺栓与机床工作台完成刚性连接，安装边界适配绝大多数常规尺寸的机加工工作台，无需额外制作过渡转接板即可快速完成工位部署。钳身的滑动导轨面采用精磨加工工艺，保证活动钳身沿导轨滑动时的直线度与平行度，避免长期使用后出现钳口偏斜、夹紧错位的问题；钳口部位采用可更换式的硬化钢钳口板，钳口板表面加工有细密的防滑齿纹，既能够提升与工件接触面的摩擦力，也可在钳口磨损后快速更换配件，延长整钳的使用寿命。传动部分采用精密丝杠副结构，摇动手柄即可带动活动钳身平稳进给，丝杠副配合间隙经过优化调校，既保证进给过程顺滑无卡滞，也能最大限度降低回程间隙，保证重复装夹的定位精度。整体外观采用分区式的色彩设计，固定钳身与活动钳身的主体结构采用辨识度较高的蓝色涂装，钳口压紧块采用醒目的红色标识，滑动导轨与钳口工作面采用金属原色处理，既能够在车间作业环境中快速识别设备状态，也可通过漆面的完好程度判断设备的磨损与保养情况。在实际生产应用中，这款虎钳既可以单台独立使用完成中小型工件的装夹，也可以多台并排部署在大型机床工作台上，完成长条形工件、多工位同步加工的装夹需求，适配从单件小批量修配到批量零部件生产的多种作业模式，其稳定的夹紧性能与可靠的结构设计，能够有效降低装夹辅助时间，提升加工效率，同时减少因装夹失效导致的工件报废、刀具崩损等生产问题。
