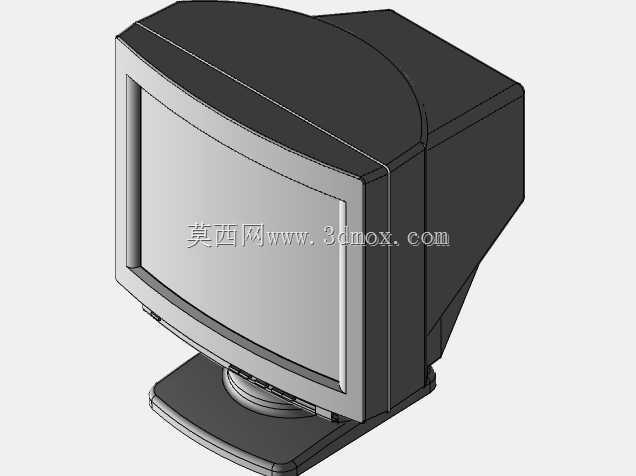

老式CRT台式监视器外观结构三维数模

　　这款CRT监视器的三维建模完全还原了老式显像管显示设备的结构特征，整体采用一体化注塑外壳搭配可调节底座的经典结构，外壳曲面完全贴合内部显像管的锥形轮廓，前框做了阶梯式收边设计，既能够压紧显像管前部的防爆钢带，也为屏幕玻璃边缘预留了缓冲安装间隙，避免装配过程中玻璃壳体受挤压出现应力碎裂的问题。设备前部的屏幕区域做了微向内凹的弧面匹配设计，和老式球面显像管的曲率完全契合，前框下方预留了功能按键与调节旋钮的安装位，可对应安装电源开关、亮度对比度调节旋钮、通道切换按键等操作组件，按键孔位的边缘做了0.3mm的倒角处理，避免注塑生产时出现飞边，也能提升按键按压的顺滑手感。

　　设备后部的外壳采用大弧度曲面过渡，完全包裹住内部的显像管锥部与尾板电路区域，后壳上预留了散热格栅的开槽位置，对应内部高压包、行场扫描电路的发热区域，可保证设备长时间运行时的热量自然散出，避免内部积温过高导致电路元件老化加速。后壳侧面预留了视频信号输入、电源输入的接口开孔位置，开孔尺寸匹配BNC视频接头、三芯电源插座的安装尺寸，接口周边做了加厚的安装筋位，可直接用自攻螺丝固定接口座，不需要额外增加金属固定支架，减少整机的零件数量与装配工序。

　　底座部分采用圆形旋转盘加支撑脚的结构，旋转盘和机身底部的连接轴做了阻尼配合设计，可实现水平方向左右各45度的角度调节，支撑脚的底面做了防滑胶垫的安装凹槽，胶垫嵌入后不会突出底座底面过多，既能够保证设备放置在桌面时的稳定性，避免受外力碰撞出现滑移，也不会因为胶垫厚度公差导致设备放置不平出现晃动。机身和底座的连接位置做了俯仰角度调节的转轴结构，可实现屏幕上下15度的俯仰调整，适配不同安装高度下的观看视角需求，转轴内部预留了阻尼弹簧的安装空间，调整角度后可自动锁止，不需要额外的紧固旋钮。

　　从实际应用场景来看，这类CRT监视器早年广泛应用在工业监控室、安防值班室、老旧设备的操作终端显示区域，相比早期的液晶显示设备，CRT监视器的响应速度更快，没有动态画面拖影的问题，在显示快速变化的监控画面、设备运行动态参数时，画面连贯性更好，同时其抗电磁干扰能力更强，在工业车间强电磁环境下也不会出现画面水波纹、闪屏的问题，适合复杂电磁环境下的长时间连续运行。建模过程中对外壳的壁厚做了均匀化处理，整体壁厚控制在2.5mm，筋位厚度控制在1.5mm，完全符合ABS塑料注塑成型的工艺要求，避免壁厚差异过大导致注塑件出现缩痕、翘曲变形的问题，外壳的所有边角都做了R2以上的圆角过渡，既能够提升注塑时的塑料流动性，也能避免使用过程中尖锐边角磕碰伤人。

　　安装边界方面，设备整体的最大外轮廓尺寸按照15英寸CRT监视器的实际尺寸还原，机身宽度380mm，深度360mm，高度340mm，底座的安装支撑面直径为220mm，桌面安装时需要预留至少450mm*400mm的放置空间，同时后部需要预留至少50mm的散热间隙，保证空气能够顺着后壳的散热格栅形成对流，带走内部电路产生的热量。机身底部的固定孔位完全匹配标准VESA 75mm安装孔距，除了桌面放置之外，也可以搭配壁挂支架实现墙面安装，适配不同的安装场景需求。建模时对所有的装配止口都做了精准的配合间隙设计，前后壳的止口配合间隙控制在0.2mm，既能够保证装配时的顺利扣合，也能避免间隙过大导致外壳拼接处出现明显缝隙，影响外观的整体性。
