立式对夹式止回阀结构三维设计

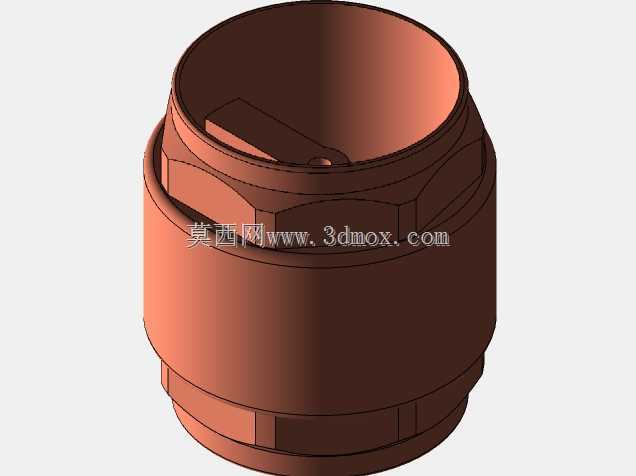

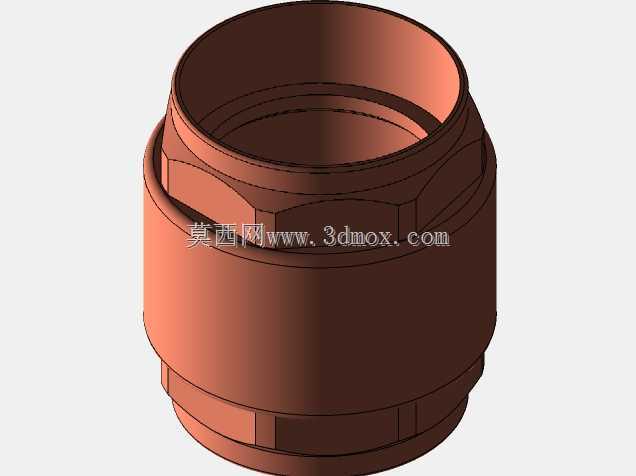

　　这款止回阀的结构设计，核心围绕管路系统的单向流体导通需求展开，在民用供水、暖通循环、工业流体输送、小型液压回路等场景中，这类对夹式止回阀的应用占比不低，核心作用是避免管路内介质反向流动引发的设备损坏、介质倒流污染、水锤冲击等问题。从结构外形来看，整体采用短筒式对夹结构，没有额外的法兰延伸段，安装时直接夹持在两片管路法兰之间，相比法兰式止回阀能大幅压缩安装轴向空间，适合管路排布紧凑、安装间距有限的场景，外表面的多段环形凸台结构，一方面是为了强化壳体的承压能力，在同等壁厚下提升壳体抗介质压力的强度，另一方面也能在安装夹持时提供定位基准，避免阀件在法兰夹紧过程中出现径向偏移。内部流道采用直通式设计，介质正向流动时，

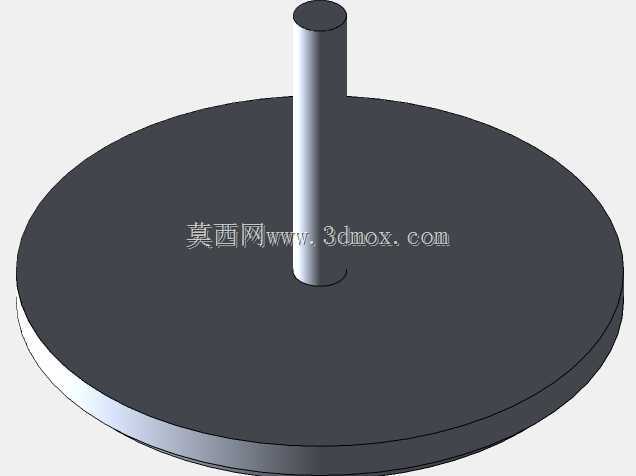

　　阀瓣在介质推力作用下开启，流道的圆弧过渡结构能尽可能降低介质流经时的阻力损失，减少管路系统的压损，当介质出现反向流动趋势时，阀瓣在介质反向推力与自身重力作用下快速回落密封，截断介质通路，密封面的贴合角度经过反复校核，能保证在低压反向工况下也能实现可靠密封，不会出现微漏的情况。设计过程中首先考虑的是安装边界的适配性，整体外圆尺寸匹配对应通径管路的法兰螺栓分布圆内径，安装时不需要额外调整法兰位置，直接对位夹紧即可，轴向长度严格控制，不会出现安装后阀件突出管路排布空间的问题，壳体外部的防滑棱结构，方便安装时夹持对位，也能避免长期使用过程中阀件在法兰间出现转动移位。从功能特性来看，这款止回阀没有外置的操作机构，属于自动工作类阀件，

　　不需要人工干预就能完成单向导通的功能，内部没有复杂的连杆或者弹簧结构（部分小通径版本会配置弱弹簧辅助密封），故障点极少，日常使用过程中基本不需要维护，适合长期在无人值守的管路系统中工作。在结构建模过程中，重点校核了阀瓣的开启角度与流道通径的匹配关系，保证阀瓣完全开启时不会遮挡流道有效通径，避免出现通径缩径影响介质流量的问题，同时阀瓣的回落行程经过计算，能保证反向介质到达时阀瓣可以快速落座，减少水锤冲击对管路的影响，壳体的壁厚按照公称压力1.6MPa的工况进行设计，能满足大多数民用供水、常规工业流体输送的承压需求，两端的密封端面平整度控制在合理范围内，安装时配合法兰垫片就能实现端面的可靠密封，不会出现外漏问题。另外在细节设计上，

　　壳体外部的结构做了圆弧过渡处理，没有尖锐的棱角，避免安装过程中划伤操作人员，内部流道的所有转角都做了圆角处理，减少介质流动时的紊流产生，降低流动噪音，也能避免杂质在转角处沉积卡阻阀瓣动作。这类止回阀在实际选型使用时，通常安装在泵出口位置、水表前端、换热器进出口等不允许介质反向流动的位置，相比旋启式止回阀，这种对夹立式结构的安装方向限制更小，水平或者垂直管路都可以安装，适配性更强，建模过程中所有配合尺寸都按照通用管路阀件的标准规范进行设定，能直接对接常规的管路法兰标准，不需要额外做安装适配修改，结构上也预留了密封件的安装槽位，可以根据输送介质的不同更换对应材质的密封件，适配水、油品、弱腐蚀性流体等多种介质的输送需求。
