农用收割机配套三点悬挂连接装置

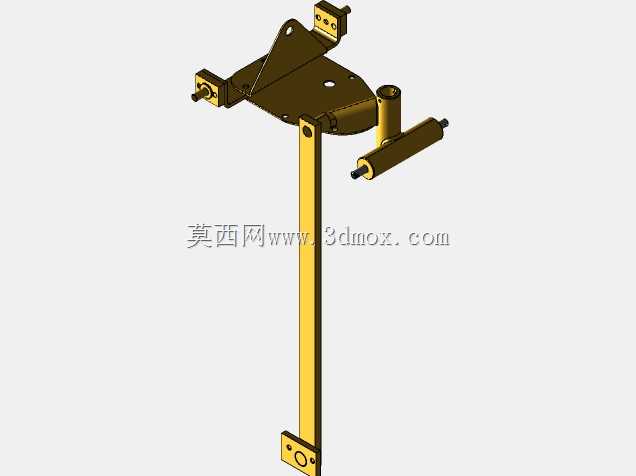

该悬挂装置主要适配农用联合收割机的机具挂接场景，作为主机与作业属具之间的核心连接承载部件，承担动力传递、载荷承载与挂接定位的多重作用，可匹配对应型号收割机的后输出挂接位，实现不同作业属具的快速换装与刚性锁止。从结构设计来看，装置采用上挂接点配合两个下挂接点的三点式布局，上支点设置带铰接孔的三角支撑板，用于承接主机上拉杆的铰接载荷，板件上预留的多组安装孔可适配不同挂接高度的调节需求，避免不同属具挂接时出现干涉问题；下支点两侧设置带销轴锁止结构的挂接耳座，耳座上的横向销轴孔与主机下拉杆的球头端适配，销轴端部设置防脱卡槽，可在作业过程中避免销轴窜动脱出，保障挂接可靠性。竖直布置的主承载杆采用矩形截面型材制作，杆身长度经过匹配计算，可保证挂接属具后整机的通过性与作业离地间隙，杆身下端设置的连接法兰用于固定属具的输入连接端，法兰上的孔位按照对应属具的安装基准制作，可减少现场配打孔的工作量。侧置的铰接轴座用于连接属具的调节拉杆，可实现属具作业角度的微调，轴座内部镶嵌耐磨衬套，可降低铰接部位的磨损速率，延长部件的维护周期。设计过程中重点考虑了田间作业的复杂载荷工况，所有承载板件的折弯处均设置加强筋结构，避免重载作业时板件出现变形开裂，挂接部位的铰接间隙控制在合理范围内，既保证挂接操作的便利性，又避免作业过程中出现过大的晃动冲击。安装边界方面，装置上部挂接点的横向间距、下部挂接点的纵向跨距均匹配对应型号收割机的后悬挂安装尺寸，无需对主机原有挂接结构进行改装即可直接安装，侧置部件的外伸尺寸经过校核，不会在转向作业时与主机后轮发生刮碰，竖直杆的安装垂直度公差控制在合理范围，可保证挂接属具后作业面的水平度，避免出现作业深浅不均的问题。该结构的挂接操作流程符合农机操作人员的常规使用习惯，锁止结构的操作位置设置在人员易触及的区域，无需借助专用工具即可完成挂接与拆卸操作，适配农忙时段快速更换作业属具的使用需求。
