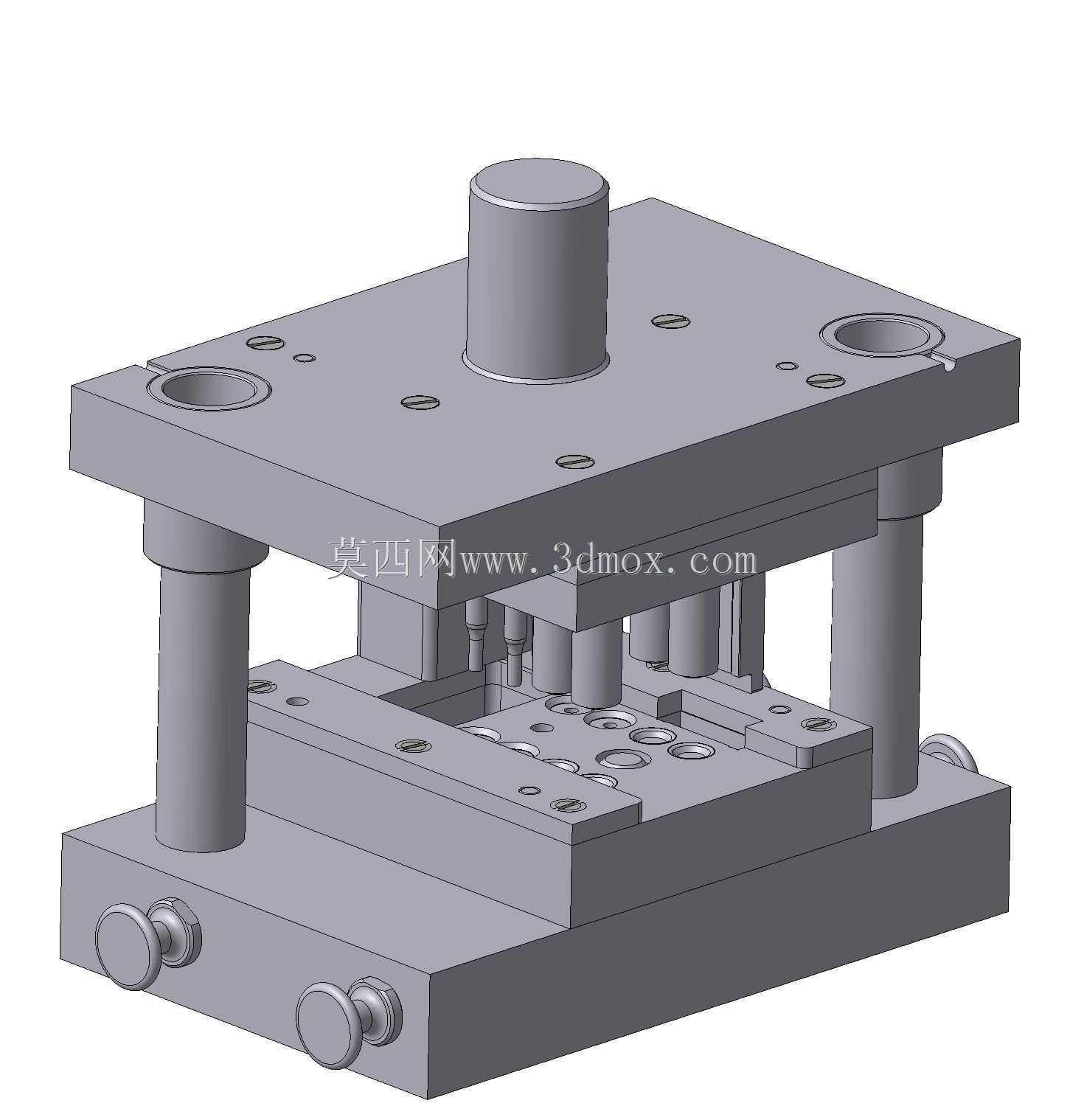

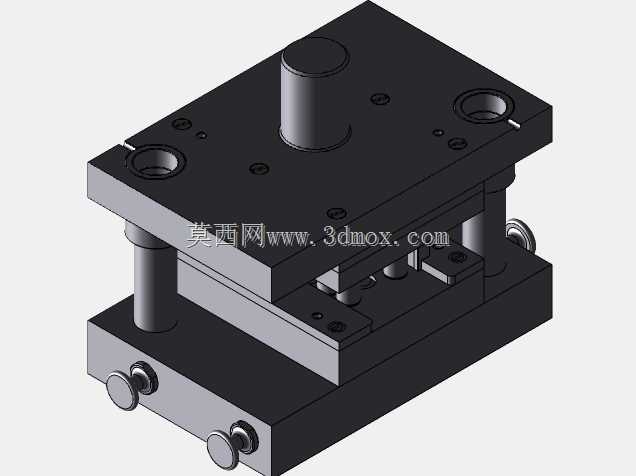

多工位级进式冲压成型模具结构

该套模具为多工位顺序动作冲压工装，主要应用于五金零部件批量冲压加工场景，适配中小型金属片状零件的连续化生产作业，常见于电子五金、家电配件、汽车小尺寸冲压件的生产车间，可安装在对应吨位的开式或闭式压力机上完成自动化连续冲压，替代单工序分散冲压的低效生产模式，大幅降低工序间工件转运的人力与时间成本，同时减少多次定位带来的加工误差。整套模具采用标准冷冲模架结构，上下模座通过对称布置的导柱导套实现精准合模导向，导柱配合间隙控制在微米级，可承受连续高速冲压过程中的侧向力，保证上下模合模时的对位精度，避免凸凹模啃伤失效。上模部分设置模柄结构，可与压力机滑块端的安装孔直接配合固定，模柄与上模座采用过盈配合加防转销定位，确保冲压过程中动力传递稳定无偏移。模具内部沿送料方向依次排布多组工位，可在一次送料行程中依次完成工件的成型、冲孔、落料等多道工序，工位间的步距匹配送料机构的送料精度，每个工位的凸模与凹模均采用快换式固定结构，方便后期刃口磨损后的快速更换维护，无需整体拆解模架。下模部分设置有定位挡料结构与导料板，可对送入的金属带料进行侧向导向与步距定位，保证每个冲压行程中带料的进给位置准确，下模座预留有废料排出通道，冲孔与落料产生的废料可沿通道直接滑落至模具下方的废料收集区域，避免废料堆积在型腔内造成模具硌伤。模具的安装边界匹配常规中小型压力机的工作台面尺寸，上下模座的安装槽位可适配标准T型螺栓的固定方式，合模行程满足对应冲压工序的成型行程需求，整体结构紧凑，各功能部件排布合理，既保证了足够的结构刚性承受冲压载荷，又尽可能压缩了模具体积，减少模具材料的使用成本。整套模具的设计遵循冷冲压模具的设计规范，各受力部件均经过强度校核，可承受长期连续冲压的交变载荷，弹性卸料部件采用标准矩形弹簧布置，可在冲压完成后顺利将带料从凸模上卸下，保证送料动作顺畅无卡滞。
