圆盘类零件多工位级进冲压模具结构

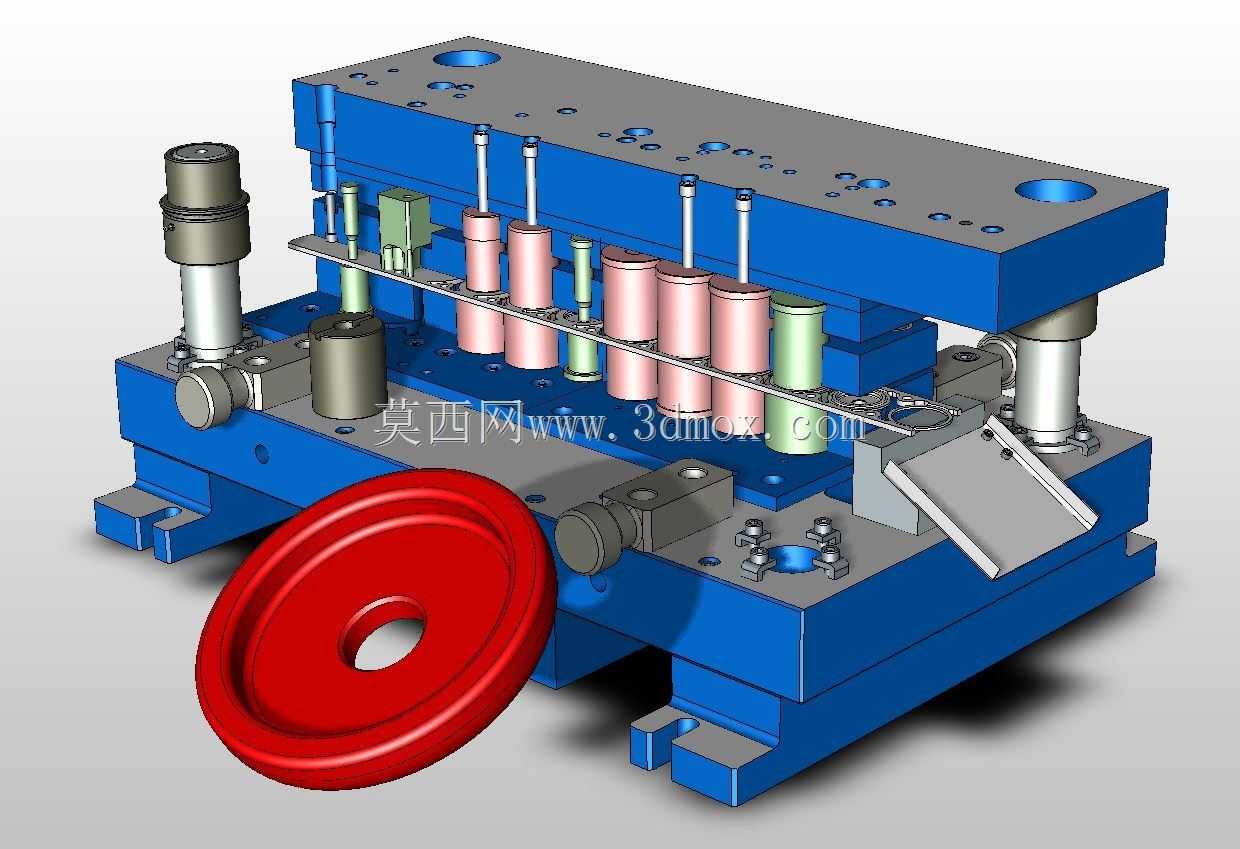

这套级进冲压结构主要面向薄金属板材的连续冲压加工场景，适配家电、通用五金、汽车零部件领域中大批量扁平圆盘类带孔零件的生产需求，可在单次冲床行程联动下完成多道工序的连续加工，替代传统单工序模分散生产的模式，大幅降低零件多次定位带来的精度误差，同时减少工序间转运的人力与时间成本，适配每分钟数十次行程的中高速冲床安装使用，满足百万级大批量零件的稳定生产要求。整套结构采用标准冷冲模架的上下模座基础布局，上下模座通过四角的导柱导套组件实现高精度滑动导向，保证合模过程中上下模的对位精度控制在微米级，避免冲裁过程中出现啃模、毛刺超差的问题。沿条料送进方向依次排布了多组工位，包含初始冲定位孔工位、多道次拉深成型工位、冲切侧边余料工位、最终落料工位，各工位之间通过精准的步距控制实现条料的递进送进，条料沿送料导轨平稳输送，每个工位的凸模与凹模对应配合，依次完成零件的外形与内孔加工，最终成型的红色圆盘类零件从模具末端的出料斜槽自动滑出，无需人工手动取件，适配自动化生产线的连续作业需求。模具的安装边界完全适配常规开式可倾压力机的工作台面尺寸，上下模座预留了标准的模柄安装位与压板固定槽，可直接通过压板锁紧在冲床工作台与滑块上，无需额外制作过渡连接工装。设计过程中充分考虑了连续冲压的受力均衡性，将冲裁力较大的落料工位布置在模架中心区域，降低偏载对导柱导套的磨损，同时各凸模均设置了独立的卸料弹簧结构，保证开模过程中条料能顺利从凸模上脱离，避免带料问题影响送进精度。模具的成型工位针对圆盘零件的拉深深度做了多道次渐进变形设计，避免单次拉深变形量过大导致板材拉裂，每道拉深工序的变形量控制在板材允许的延伸率范围内，保证成型后的零件壁厚均匀、无起皱开裂缺陷。整套结构的导向组件、弹性元件、紧固件均采用通用标准件，后期维护更换成本低，各工位的镶块采用分体式设计，局部磨损后可单独更换镶块，无需整体报废模仁，大幅延长模具的整体使用寿命。
