简易级进冲压模具结构三维设计

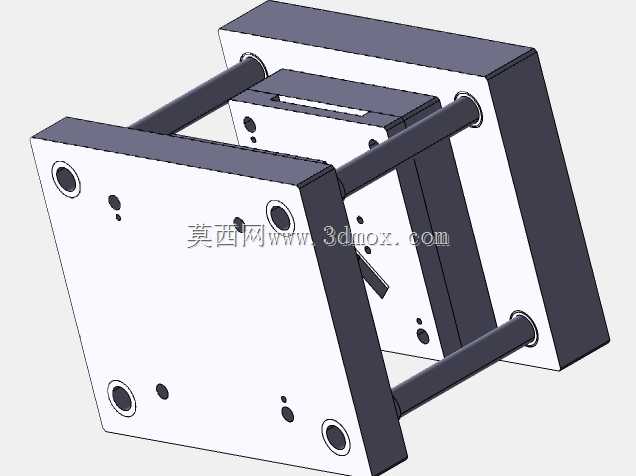

这款简易级进模主要面向小批量五金冲压件的试制与简易量产场景，常见于五金加工车间的小零件冲制工序、五金样品打样环节，可适配常规开式压力机的安装工位，完成薄金属板材的连续冲裁、简单成型作业，相比单工序模能够减少工序间的工件转运与定位偏差，提升小批量零件的加工一致性。整套模具采用经典的三板式导柱导向结构，上下模座通过四根对称布置的滑动导柱实现合模导向，导柱与导套采用间隙配合，能够保证合模过程中上下模的对位精度，避免冲裁过程中出现啃模、毛刺过大的问题，导向结构的布置充分考虑了冲压过程中的受力均衡，模座四角的安装孔位可直接匹配常规压力机的工作台T型槽间距，无需额外制作过渡安装板即可完成装夹。模具的凸模与凹模采用分体式镶块设计，在简易级进的工位排布上，优先设置了预冲定位孔工位，后续工位依托前序冲出的定位孔实现送料步距的精准控制，依次完成冲裁、落料工序，对于结构简单的平板类冲压件，可通过调整挡料销的位置适配不同步距的料带送进，模座上设置的多组安装螺孔与销钉孔，能够方便后续更换不同规格的凸凹模镶块，拓展模具的加工适配范围。从安装边界来看，整套模具的闭合高度适配常规中小吨位压力机的闭合高度调节范围，模座外形尺寸紧凑，无需占用过大的工作台面，导柱的伸出长度经过匹配设计，合模过程中导柱先进入导套完成导向后，凸模才接触料带开始冲压作业，能够有效保护凸凹模刃口，避免非正常磕碰损坏。模具的卸料结构采用弹性卸料板设计，冲压完成后卸料板可将箍在凸模上的料带及时脱出，保证送料动作顺畅，卸料力通过均匀布置的弹性元件提供，能够保证卸料过程中料带受力均匀，不会出现料带变形影响后续送料精度的问题。这套结构在设计上充分兼顾了简易加工场景的实用性，没有采用复杂的自动送料联动结构，操作人员可通过手动送料完成作业，整体结构易加工、易装配、维护成本低，非常适合小型五金加工场景的简易零件连续冲压需求，能够在保证基础冲压精度的前提下，降低模具的制作成本与使用门槛。
