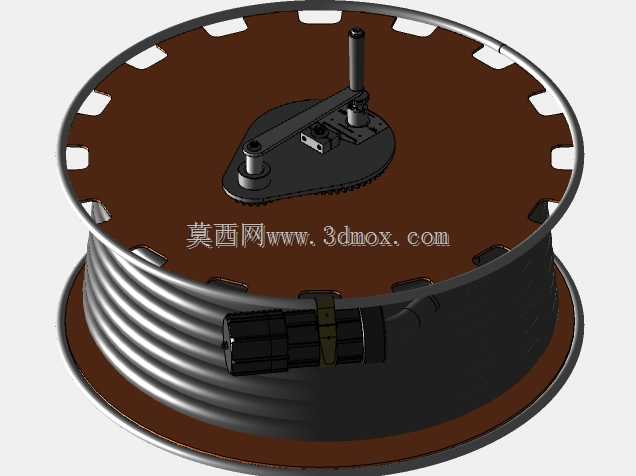

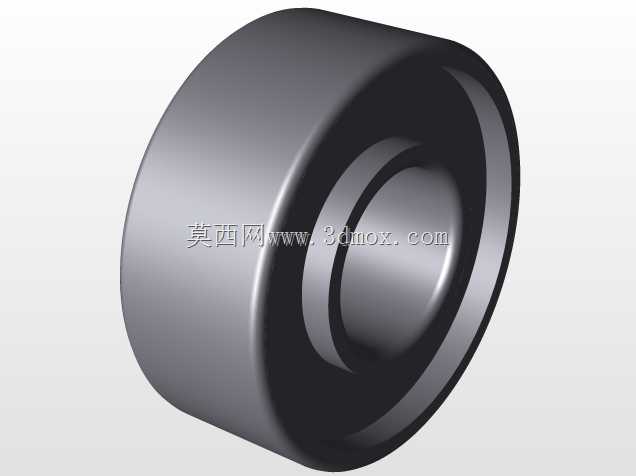

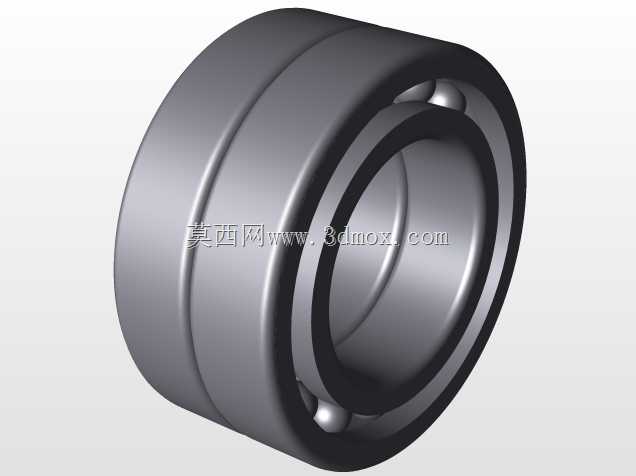

电缆卷绕机用KTH4x35长距滚筒线圈结构

该结构主要应用于工矿企业长距离移动供电场景，适配门式起重机、电动平板车、港口装卸设备等需要往复移动作业的重型装备，解决移动设备随行走过程中动力线缆有序收放的核心需求，避免线缆拖地磨损、拉扯断裂、杂乱缠绕引发的供电中断与安全隐患，是移动类工业装备供电系统中不可或缺的配套执行部件。该产品核心功能为实现75米长度规格线缆的存储与有序收放，滚筒内部集成了定向离合与锁止结构，当设备沿顺时针方向行进时，机构随动释放线缆，保持线缆始终处于适度张紧状态，不会因余量过长垂落拖地；当设备沿逆时针方向回退时，锁止结构触发，限制滚筒自由转动，配合设备端的牵引拉力实现线缆的整齐回卷，同时可在任意停留位置锁定滚筒，避免线缆松脱散乱，非作业状态下也可通过自由转动档位快速完成线缆整理与维护作业。设计过程中优先考虑了重载工况下的结构可靠性，滚筒主体采用KTH系列黑心可锻铸铁材质，兼顾结构强度与抗冲击韧性，可承受线缆满卷状态下的径向载荷与收放过程中的动态拉力，内部离合锁止机构采用棘爪与棘轮配合的纯机械结构，无需额外电气控制元件即可实现方向识别与锁止动作，适配矿山、港口、仓储车间等多粉尘、大温差、高湿度的复杂作业环境，大幅降低后期维护频次与故障概率。外形尺寸方面，滚筒主体直径与宽度严格匹配4x35规格线缆的弯曲半径要求，避免线缆收卷过程中出现过小弯折损伤线芯绝缘层，安装边界预留了与设备机架连接的标准法兰接口，中心轴孔尺寸适配主流移动装备的安装支架规格，无需额外改制即可直接替换同规格老旧卷筒部件，安装时仅需保证滚筒轴线与设备行走方向垂直，即可保证收卷过程中线缆排列整齐，不会出现偏绕、叠绕问题。
