叉型弧形操纵杠杆零件结构设计

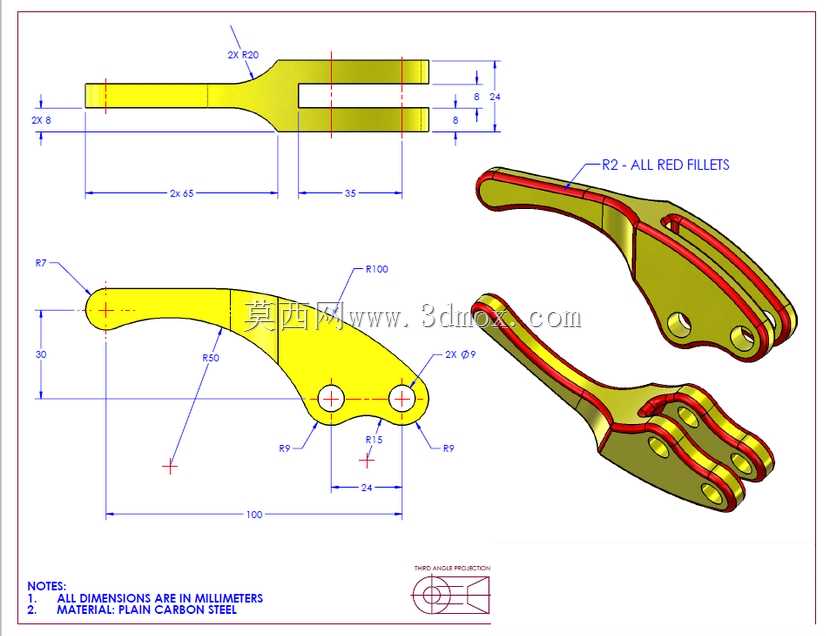

该零件属于机械传动系统中的操纵执行类杠杆构件，主要应用于中小型工业设备的操作机构、轻工机械的档位切换组件、通用工装夹具的锁紧联动结构中，可通过手动施力带动末端联动部件完成行程切换、位置锁止、离合对接等动作，在手动操纵的机械传动链路中承担力的传导与行程放大的核心作用。从功能特性来看，该杠杆采用长臂施力、短臂输出的力臂配比设计，弧形过渡的臂身可在有限安装空间内规避周边结构干涉，同时保证受力时的应力均匀分布，避免直角转折处的应力集中断裂风险；末端的叉型开口结构可直接与联动销轴、推杆端头实现卡接配合，无需额外加装连接接头，减少装配环节的零件数量，提升传动链路的响应效率；臂身预留的两个同轴安装孔可通过销轴将杠杆铰接在设备基座上，作为整个杠杆摆动的旋转支点，孔位周边做了局部加厚处理，可承受频繁摆动带来的铰接磨损，延长零件的实际使用寿命。在设计思路上，该零件优先考虑手动操作的人机适配性，握持端做了等宽平直处理，贴合手动按压或扳动时的施力习惯，臂身的弧形曲率经过反复校核，既保证力臂长度满足省力需求，又不会因臂身过长导致操作行程过大影响操作效率；所有外露棱边均做了圆角过渡处理，去除加工毛刺的同时避免操作时划伤操作人员，所有非配合面的圆角统一设置，兼顾加工便利性与外观一致性。从外形尺寸与安装边界来看，该零件总长度控制在100毫米级别，属于小型操纵构件，握持端宽度8毫米，叉型开口端的两个叉臂间距6毫米，可适配直径4毫米的连接销轴，安装支点的两个孔位中心距为24毫米，铰接孔直径为5毫米，可匹配常规的标准圆柱销；安装时需保证杠杆摆动平面与联动部件的运动平面完全重合，预留的摆动半径为50毫米，安装基座上需在该半径范围内规避凸起结构，避免杠杆摆动时出现卡滞；零件整体厚度均匀，可采用板材冲压成型或金属铣削加工，适配批量生产与单件定制的不同加工场景，未注圆角均为R2，可减少加工时的刀具损耗，同时提升零件的抗疲劳强度。
