带座铰接式连接支撑构件结构设计

项目分类:3D模型 发布时间:2021-06-03 ID:193602
  • 带座铰接式连接支撑构件结构设计
  • 带座铰接式连接支撑构件结构设计
  • 带座铰接式连接支撑构件结构设计
  • 带座铰接式连接支撑构件结构设计
  • 带座铰接式连接支撑构件结构设计

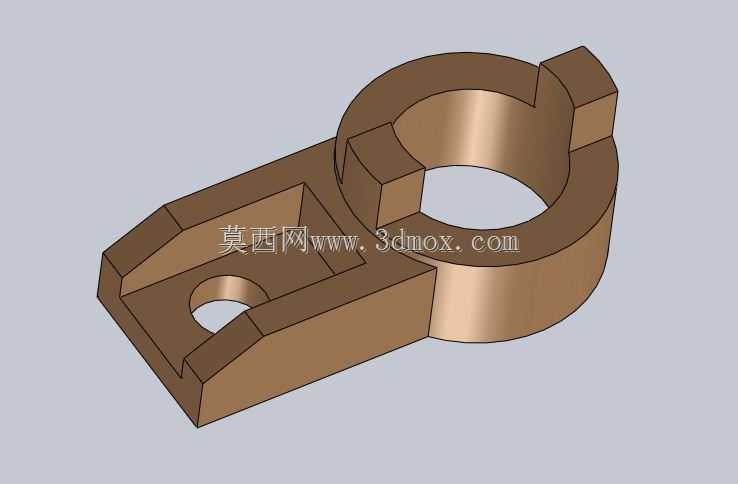

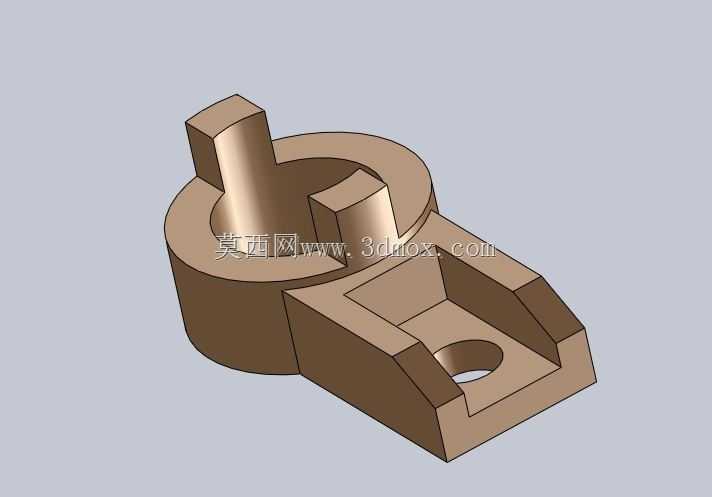

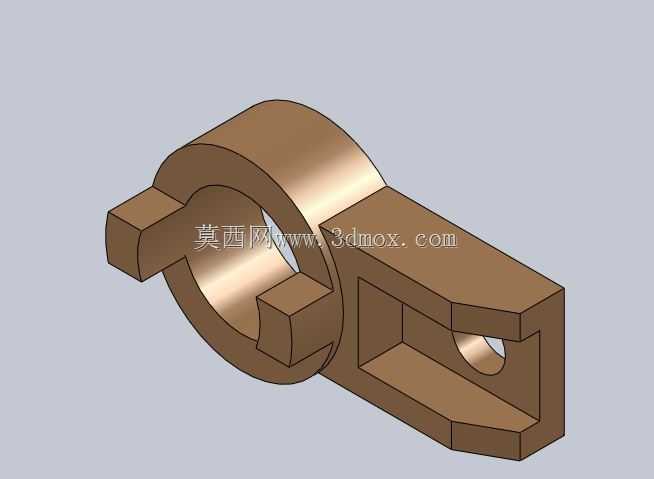

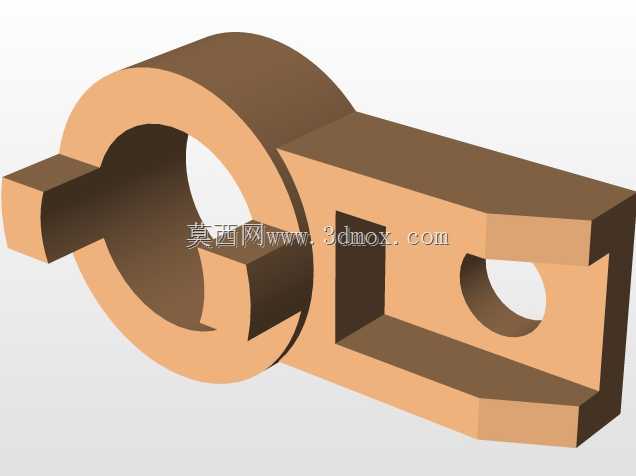

该构件属于工业传动与支撑系统中的铰接式连接部件,主要应用于各类需要实现轴类部件回转支撑、角度微调的机械装配场景,常见于轻工自动化生产线的连杆传动单元、小型输送设备的张紧调节机构、工装夹具的角度定位模块,也可作为教学实训场景中机械装配练习的典型零件,承担着承载径向载荷、限定回转自由度、为相邻传动部件提供稳定安装基准的核心作用。

从功能特性来看,该构件集成了轴套支撑与安装固定两大核心功能:左侧的环形轴孔为核心配合面,可与对应直径的回转轴形成间隙配合,保证轴件转动过程中不会出现径向窜动,孔壁的加厚设计能够均匀分散轴件传递的径向载荷,避免长期受力出现应力变形;右侧延伸出的块状安装座设置了两个贯通的安装孔,可通过螺栓将整个构件固定在设备机架或安装基板上,安装座与轴套部分采用一体化的加强筋过渡结构,大幅提升了构件整体的抗扭、抗弯性能,即使承受偏载载荷也不会出现连接部位断裂的问题。

在设计思路上,该构件优先遵循了机械零件的等强度设计原则,所有受力转折处均设置了圆角过渡,避免应力集中导致的疲劳损坏;轴孔的内径尺寸与安装座的孔位间距采用了标准化的参数设计,能够与同系列的传动配件实现通用互换,不需要额外定制适配零件;整体外形在满足结构强度的前提下尽可能去除了非受力区域的多余材料,既降低了构件自身重量,也减少了加工过程中的材料损耗,同时轴孔端面与安装座底面均设置了精加工基准面,能够保证装配时的位置精度,避免出现安装错位导致的轴件卡滞问题。

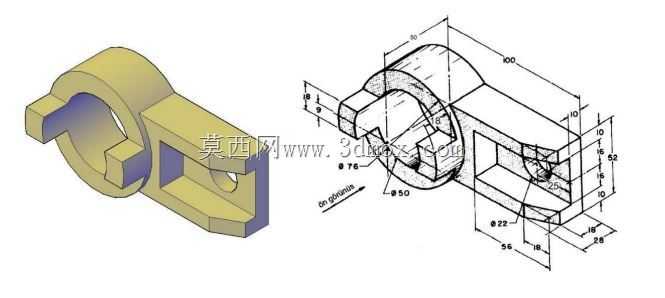

从尺寸与安装边界来看,该构件的轴孔直径为50mm,轴套段的轴向长度为60mm,能够适配长度不超过60mm的配合轴段;安装座部分的总长度为56mm,宽度方向尺寸为45mm,两个安装孔的中心距为22mm,适配M10规格的固定螺栓;构件整体的最大外轮廓尺寸在长宽高三个方向分别为100mm、60mm、55mm,安装时需要在固定面预留至少110mm×70mm的操作空间,保证螺栓安装与后期维护有足够的操作余量,同时轴孔中心距离安装底面的高度为30mm,设计时需要提前核算相邻传动部件的中心高,保证装配后传动链路的同轴度符合运行要求。
