手动式薄板卷圆弯折加工设备结构

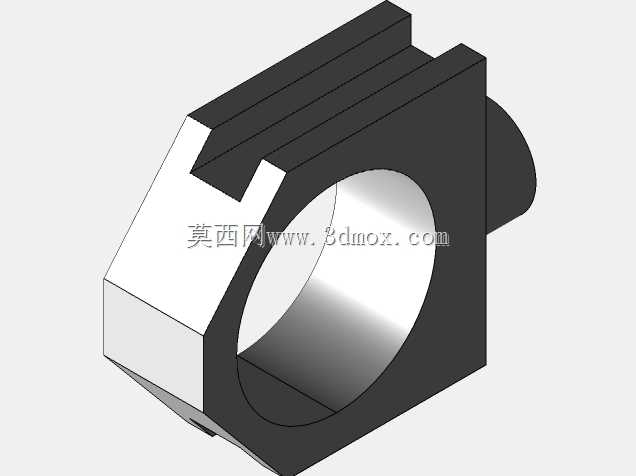

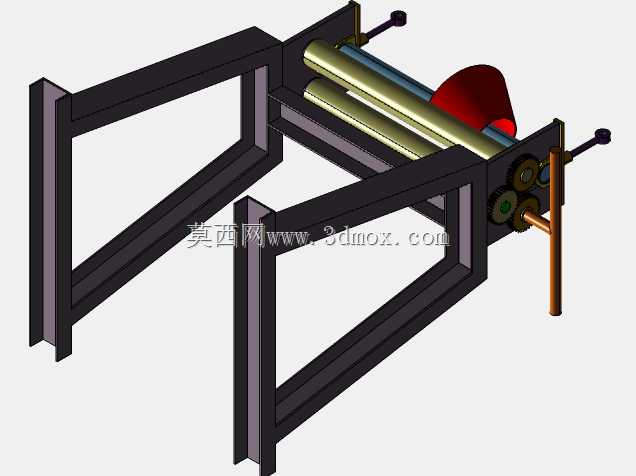

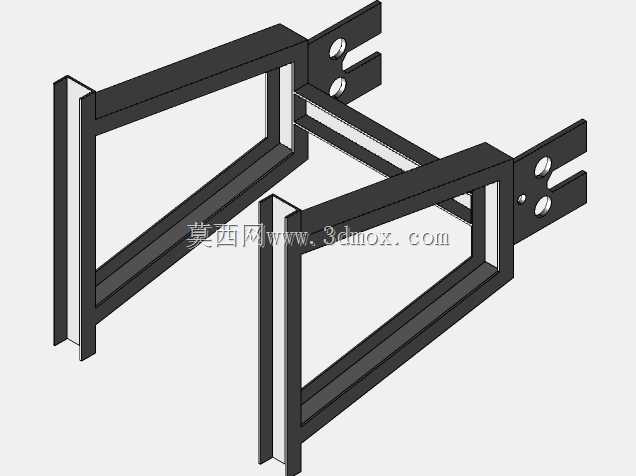

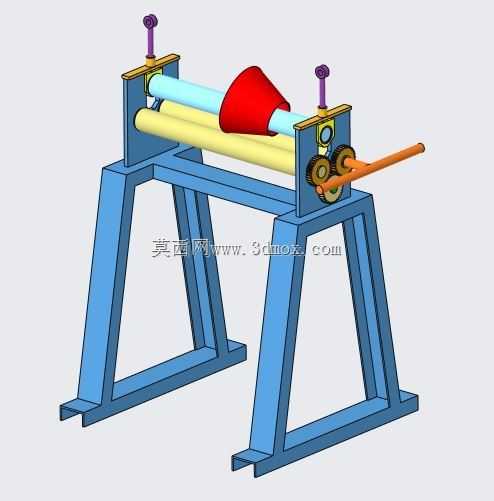

这款手动薄板弯折加工设备，主要面向小型钣金加工场景、五金维修作坊、个体加工户以及教学实训场景使用，能够完成薄金属板材的小半径卷圆、弧形弯折、锥面成型等加工工序，适配厚度在1mm以内的镀锌板、薄铝板、彩钢板等常见轻质钣金材料，无需外接电源气源，仅靠人力操作即可完成加工，适合无供电条件的户外临时加工作业、小批量定制化钣金件生产场景。设备整体采用开式三脚架支撑结构，底部支架为型钢焊接成型的A字型支腿，两支腿横向跨距适配常规加工操作台的摆放需求，底部预留螺栓安装孔位，可直接固定在木质或钢制工作台面，安装时无需复杂的地基浇筑，整体占地长度约1.2米、宽度约0.6米、高度约0.9米，符合人工站立操作的人机工程高度，操作人员无需弯腰即可完成上料、摇转、调节全流程操作。设备核心工作部件为上下平行排布的三根辊轴，下侧两根辊轴为从动承料辊，表面做光滑镀铬处理，避免送料过程中划伤板材表面，上侧辊轴为可调式压料辊，两端通过带锁紧手轮的调节机构固定在侧立支撑板上，旋转顶部的紫色手轮即可调整上辊与下辊的间隙，以此适配不同厚度的板材加工需求，同时可通过调整单侧间隙差实现锥面工件的卷制成型。设备侧端配置齿轮传动组与加长操作摇杆，摇动摇杆时通过齿轮啮合带动下辊同步转动，依靠辊面与板材的摩擦力带动板材自动进给，通过多次往复辊压逐步让板材产生塑性变形，达到需要的弯曲半径，侧端的齿轮组做外置开放式设计，日常维护时仅需定期涂抹润滑脂即可，无需复杂的密封保养。设备上搭配的锥度成型工装，可直接套在上辊轴上，配合间隙调整就能完成锥形工件的卷制，无需额外更换模具，能够满足通风管道弯头、小型工艺灯罩、薄壁圆筒护罩等常见小尺寸钣金件的加工需求。整体结构没有复杂的电控、液压部件，所有零部件均为常见机加工件，后期维修更换配件成本极低，操作门槛低，无机械操作经验的人员经过简单讲解即可上手操作，加工过程中无噪音、无能耗，适合对加工成本敏感、加工批量不大的小型生产场景使用。
