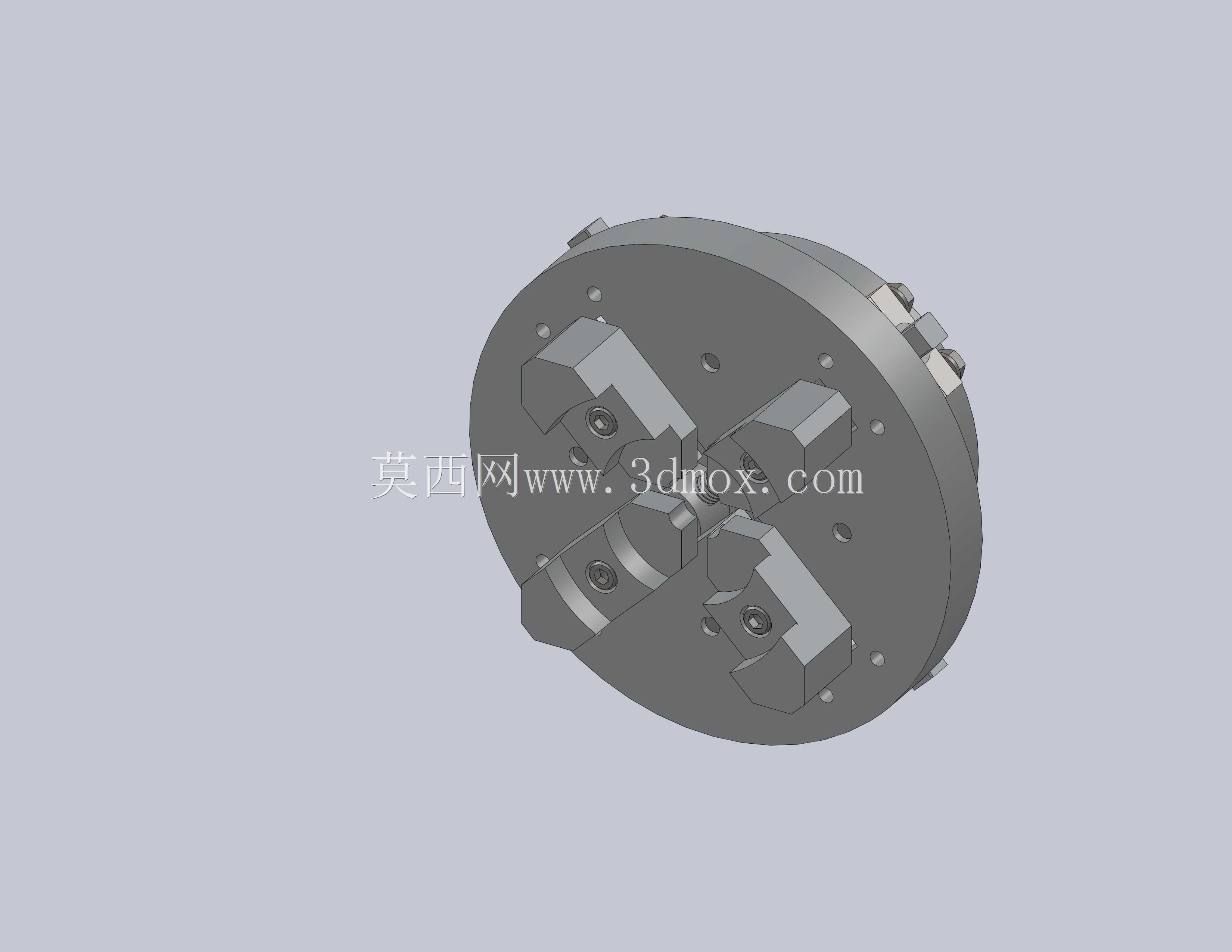

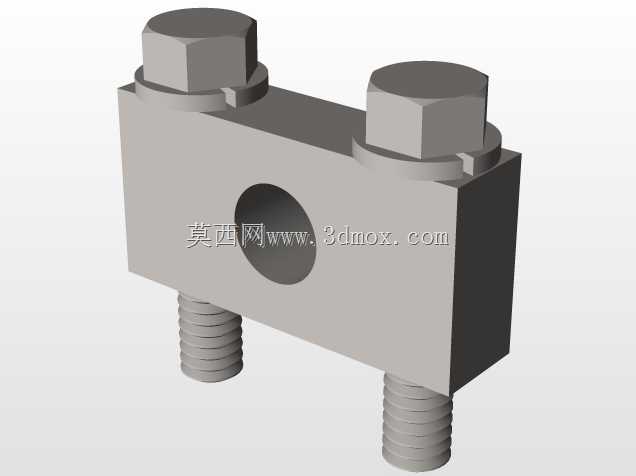

车床用四爪卡盘工装夹具结构设计

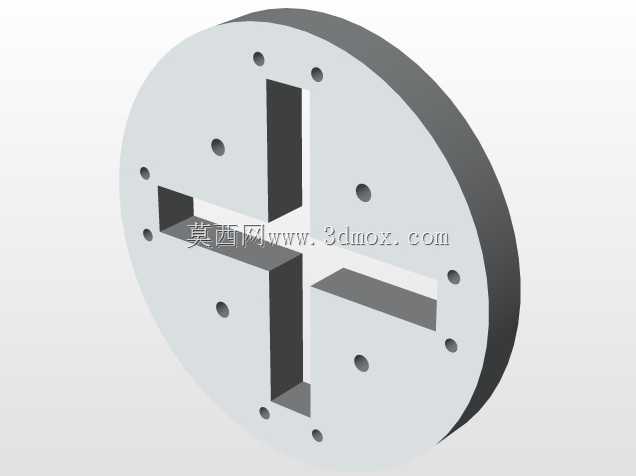

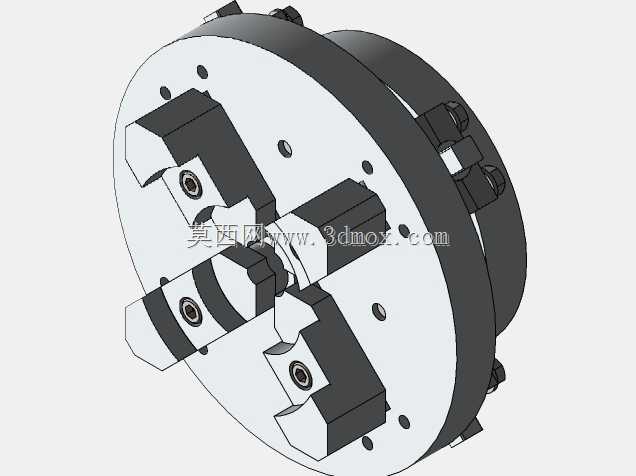

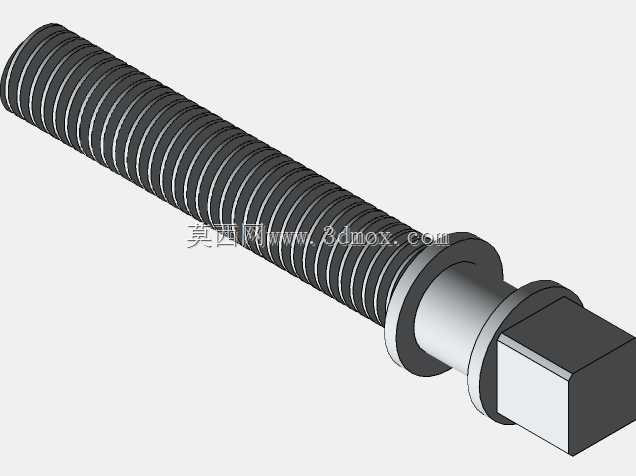

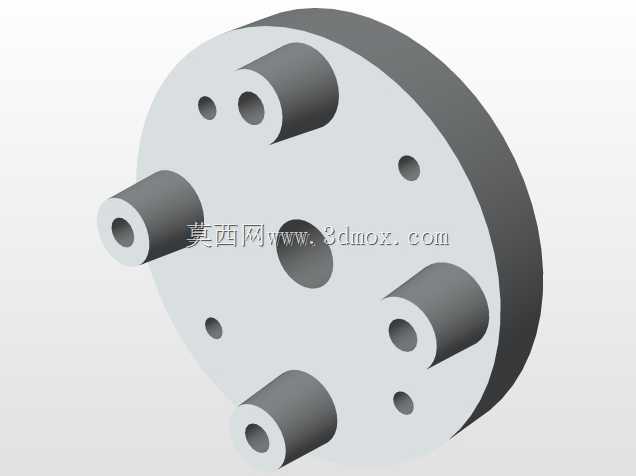

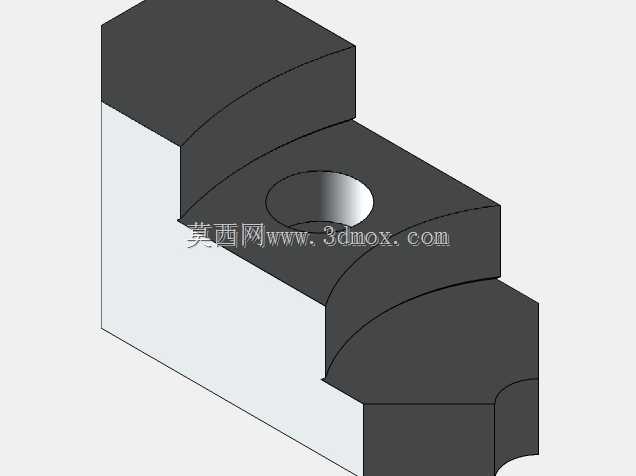

这款四爪卡盘是车床加工环节中核心的工件装夹工装，主要适配普通卧式车床、转塔车床等常规车削设备，在异形件、偏心件、非圆截面工件的车削加工场景中应用极为广泛，能够覆盖小批量多品种的机械加工车间日常装夹需求，解决三爪自定心卡盘无法装夹不规则轮廓工件的痛点。在实际生产场景中，这类四爪卡盘可独立调整每个卡爪的径向行程，既可以装夹截面为方形、矩形、椭圆形的对称工件，也能通过单爪微调实现偏心工件的精准找正，满足偏心轴、偏心套、异形支架类零件的车削加工要求，相比三爪卡盘拥有更宽的装夹适配范围，是机加工车间不可或缺的通用工装。从功能特性来看，该卡盘采用单爪独立调节结构，每个卡爪配套独立的丝杆传动副，转动对应卡爪的调节方头即可驱动该卡爪沿盘体径向导轨单独移动，配合百分表打表找正可实现工件装夹位置的微米级调整，装夹稳固性强，能够承受大切深、高进给的重切削载荷，避免车削过程中工件移位引发的加工报废或安全事故。盘体采用高强度铸铁材质铸造后经时效处理，导轨面经高频淬火提升耐磨性能，长期使用不易出现导轨磨损导致的卡爪晃动问题，卡爪采用合金结构钢锻造，钳口部位经淬火硬化处理，可根据装夹需求更换正爪或反爪，适配不同直径范围的工件装夹，正爪可装夹直径较小的盘类、轴类工件，反爪可装夹大直径的环形、法兰类工件。从设计思路来看，该卡盘参考经典车床四爪卡盘的成熟传动结构，优化了盘体内部丝杆与卡爪的啮合间隙，降低调节过程中的空行程，提升微调精度；盘体背部采用标准的车床主轴连接法兰接口，可直接匹配对应规格车床主轴的安装尺寸，无需额外制作过渡连接盘即可完成安装，降低车间的工装适配成本。在安装边界方面，该卡盘的盘体外径适配常规中小型车床的主轴端装夹空间，安装时需保证卡盘连接止口与车床主轴定位止口的同轴度，锁紧连接螺栓后需进行低速空转试机，确认卡盘无偏摆、无松动后再投入使用；卡爪的最大张开行程覆盖常规中小型工件的装夹直径范围，最小装夹直径可满足小尺寸轴类零件的装夹需求，整体安装后不会超出车床的最大回转直径限制，不会与车床床身、刀架产生运动干涉。在日常使用中，每次装夹工件后需逐一锁紧每个卡爪，确认工件装夹牢固后再启动主轴，加工完成后需及时清理盘体导轨缝隙内的切屑与切削液，定期向卡爪丝杆传动部位加注润滑脂，保证卡爪调节顺畅，延长工装的使用寿命。
