户外防水型电源插座结构设计方案

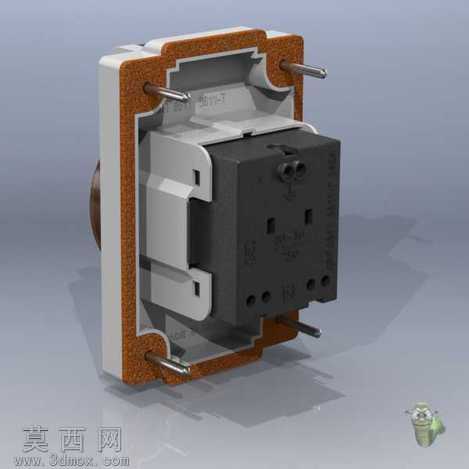

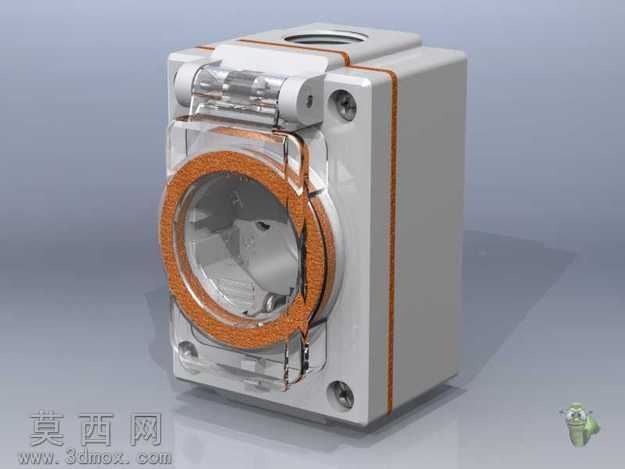

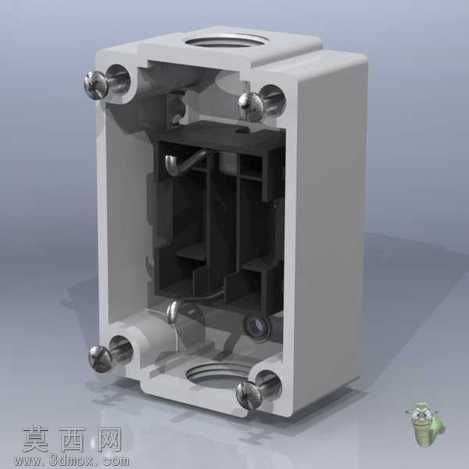

本作品为适配户外复杂使用场景的室外电源插座三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循工业电气配件的防护设计规范与装配逻辑，完整还原了产品的每一处细节结构。建模初期先梳理户外插座的核心功能需求，明确防水、防尘、防误触、抗外力冲击的设计目标，先以基础几何体搭建整体方体基座的轮廓，确定插座的整体安装尺寸与接口朝向，再逐步拆分各个功能部件的独立建模流程。基座部分采用硬质绝缘工程塑料的材质设定，建模时预留了安装固定孔位、内部导电组件的容纳腔室，以及密封胶圈的嵌装槽位，所有边角均做圆弧过渡处理，避免户外使用时的尖锐磕碰风险，同时减少应力集中提升结构强度。正面的防护翻盖是本设计的核心防护结构，建模时还原了翻盖与基座的铰接转轴结构，翻盖内侧预留了密封胶圈的安装位，闭合后可完全覆盖插座插孔区域，配合胶圈实现IP65级以上的防水防尘效果，翻盖表面做了防滑纹理与透明视窗设计，既方便用户开合操作，也能直观观察内部插孔状态。插孔区域的建模严格遵循通用电源接口的尺寸标准，还原了插孔内部的防护挡板结构，避免异物插入引发用电安全隐患，插孔周边的橙色密封胶圈采用软质橡胶材质，在渲染时通过调整材质的粗糙度、凹凸纹理参数，还原橡胶材质的磨砂质感与弹性特质，与浅灰色硬质基座形成鲜明的视觉区分，也能提示用户密封区域的位置。模型侧面预留了线缆接入的防水接头安装位，建模时还原了接头的锁紧螺纹结构与密封垫结构，确保线缆接入后的整体密封性。渲染阶段采用工作室柔光环境，搭配浅灰色渐变背景，通过调整材质的反射、折射参数，清晰呈现透明翻盖的通透质感、塑料基座的哑光质感、橡胶密封圈的软质质感，以及金属铰接件的金属光泽，让整体模型的视觉呈现贴近真实量产产品的效果。整个建模过程严格遵循装配逻辑，所有部件的配合间隙均按照实际生产的公差要求设定，既保证结构的合理性，也为后续的开模生产提供精准的三维数据参考，完整展现了户外电源插座从功能需求到结构落地的完整设计思路。
