可移动轴类零件焊接定位工装夹具

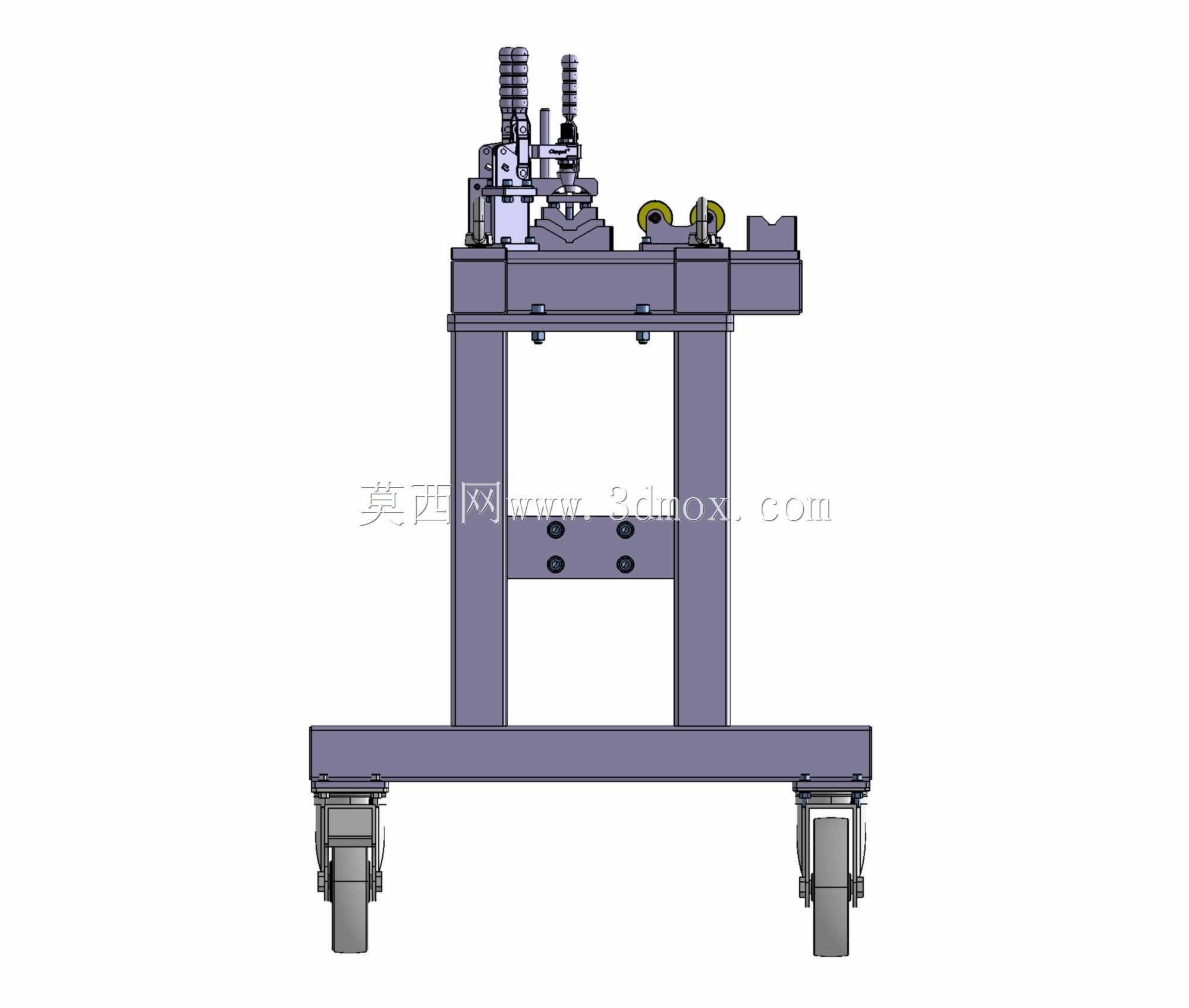

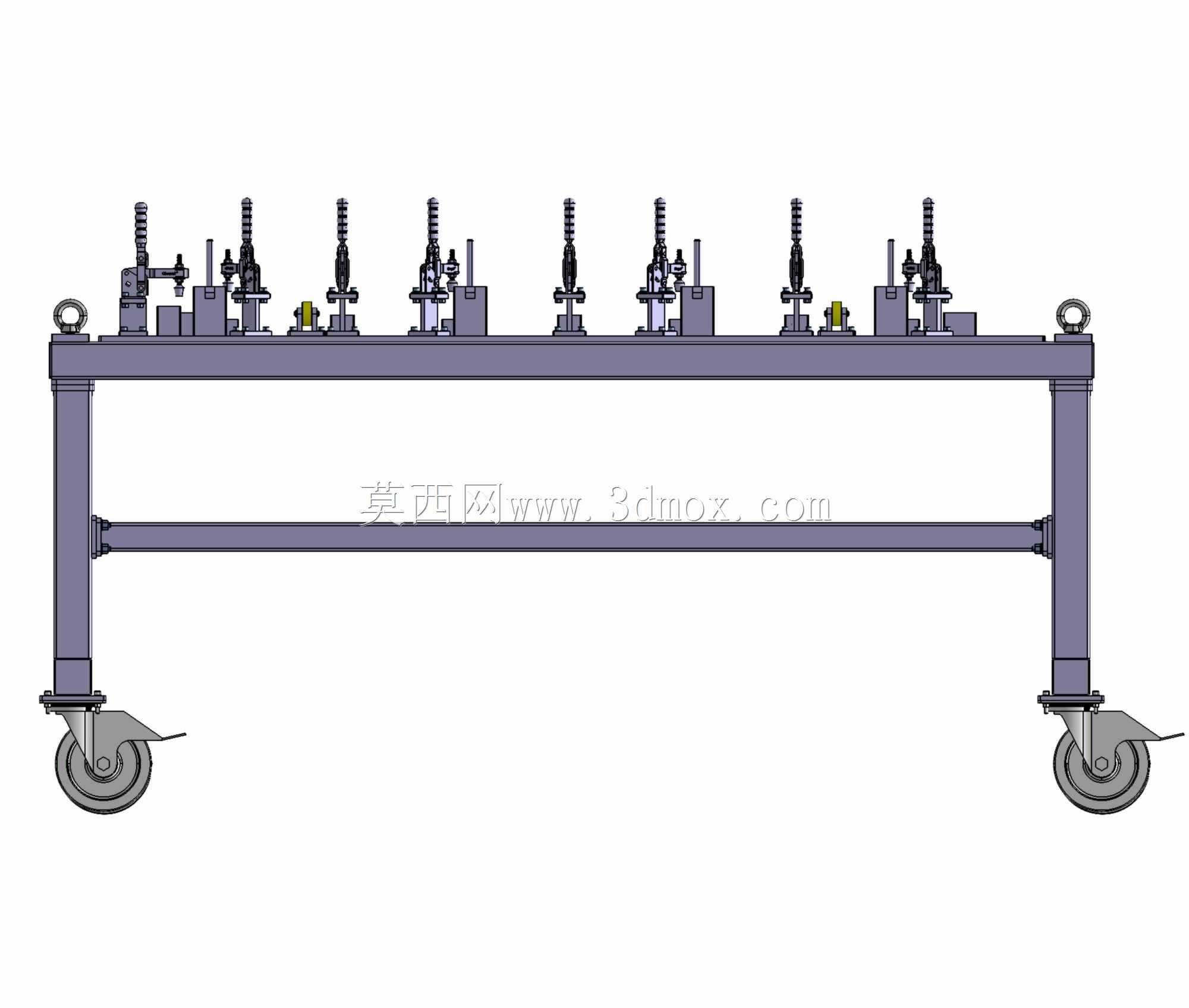

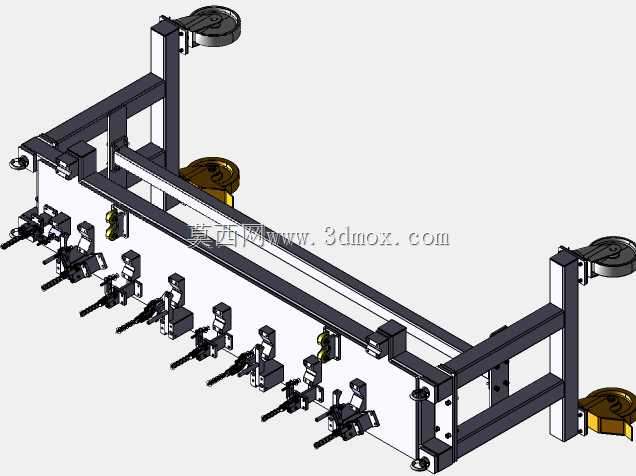

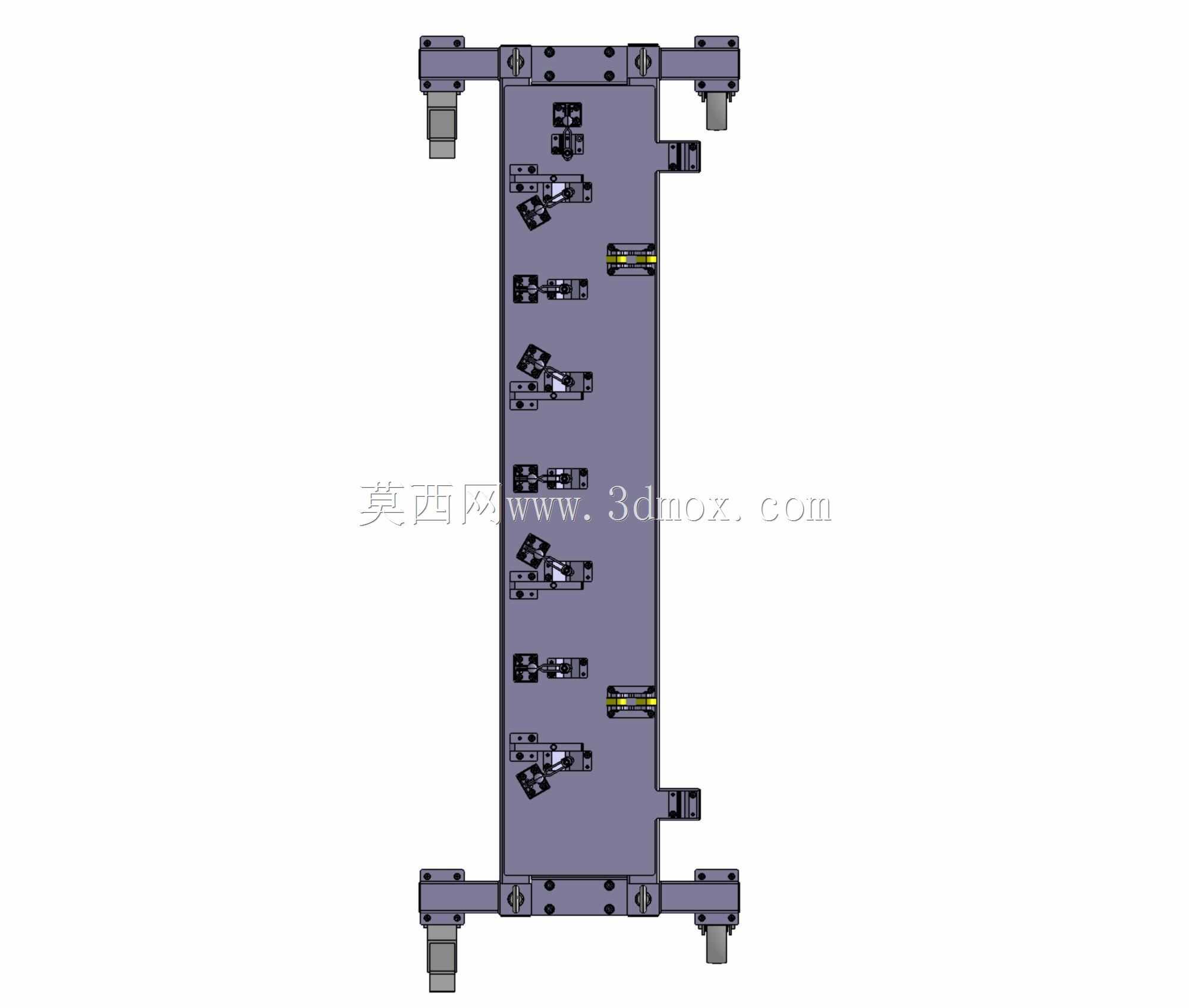

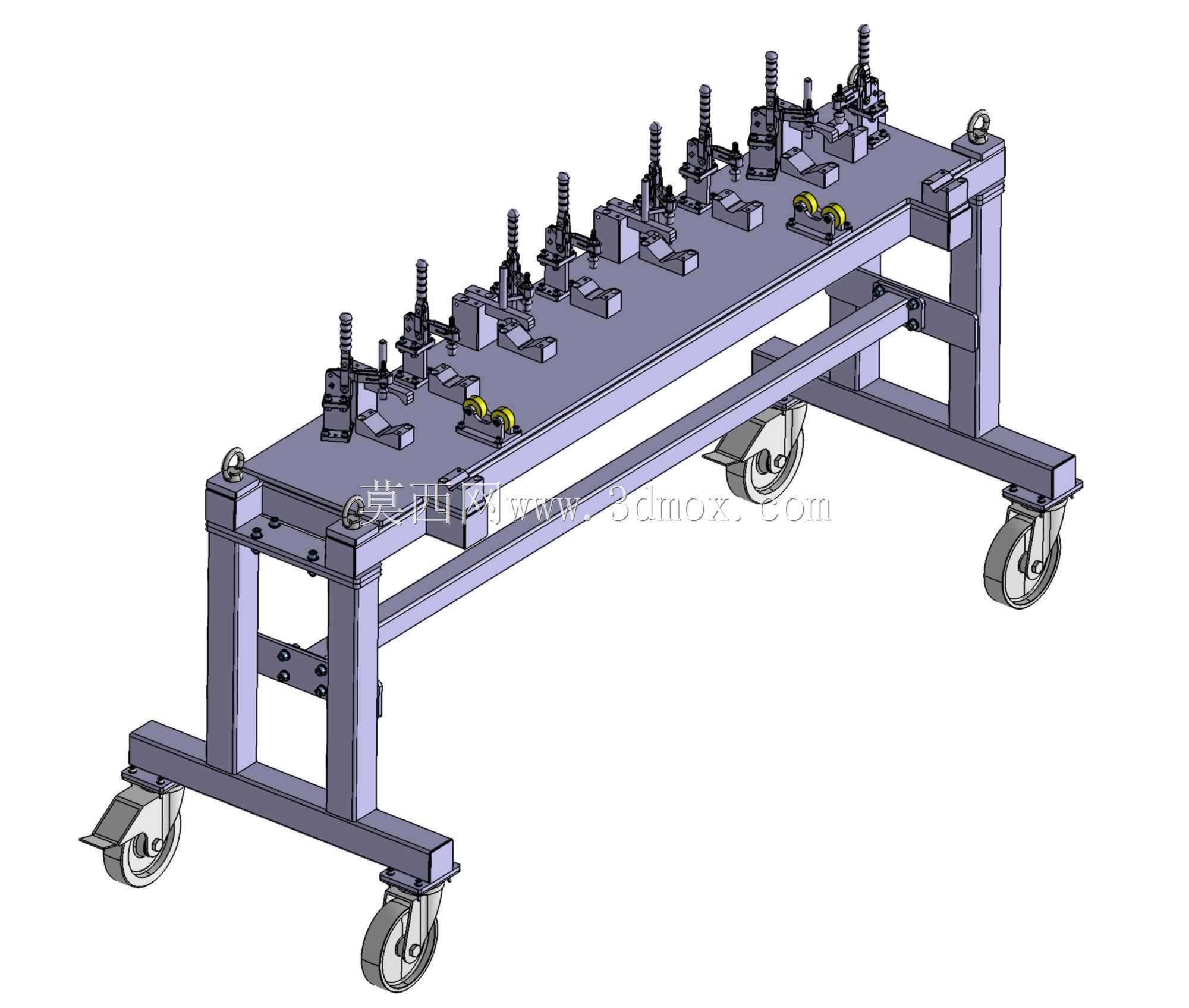

在轴类零部件的焊接加工场景中，轴件与配套连接件的同轴度、焊接位置精度直接决定后续装配的适配性与传动部件的运行稳定性，传统焊接作业多采用人工按压配合简易垫块定位的方式，不仅装夹效率低下，焊接过程中轴件受高温热变形影响极易出现偏移错位，导致焊后组件同轴度超差、连接强度不足，后续还需大量校形工序弥补精度缺陷，大幅提升加工成本。这款轴焊接夹具正是针对轴类组件焊接作业的痛点开发的专用定位工装，主要应用于机械加工车间、金属结构件焊接工位、传动部件组装产线，适配多规格阶梯轴、光轴与连接耳座、端盖类零件的组焊作业，可完成轴件周向定位、轴向尺寸限位、配套焊件的精准对位，从装夹环节规避焊接偏移问题。夹具整体采用框架式立式结构设计，底部为带脚轮的移动式底座，无需额外打膨胀螺栓固定安装，可根据车间工位调整需求灵活转移位置，适配多工位流转的柔性生产需求；底座上方通过两根竖向支撑立柱连接上部装夹平台，立柱间预留充足操作空间，既保证整体结构刚性，避免焊接作业时工装受外力晃动，也方便操作人员在夹具周向完成多角度焊接操作。上部装夹平台集成多组定位组件：靠近操作侧设置弹性压持机构，可根据轴件直径自适应调整压合行程，压头采用耐磨非金属材质，既保证轴件装夹稳固不发生周向转动，也不会压伤轴件表面加工面；平台另一侧设置可调式定位挡块与滚轮支撑组件，滚轮支撑可托持轴件外圆，方便操作人员调整轴件周向焊接位置，定位挡块可根据待焊组件的轴向尺寸快速调整位置，保证焊件与轴件的相对位置精度。设计过程中充分考虑焊接作业的操作便利性，所有锁紧调节部件均设置在操作人员易触及的位置，无需借助专用工具即可完成快速装夹与拆卸；整体结构的安装边界充分兼顾人工操作的人机工程学尺寸，装夹平台高度适配站立作业的操作高度，操作人员无需弯腰或抬手即可完成装夹、焊接全流程操作，有效降低长时间作业的疲劳感。同时夹具的支撑框架采用型钢焊接后去应力处理，长期使用不会出现结构变形，可持续保证装夹定位精度，适配批量轴类焊接组件的稳定生产需求，帮助作业环节降低装夹找正时间，减少焊后校形工作量，提升轴类焊接组件的成品合格率。
