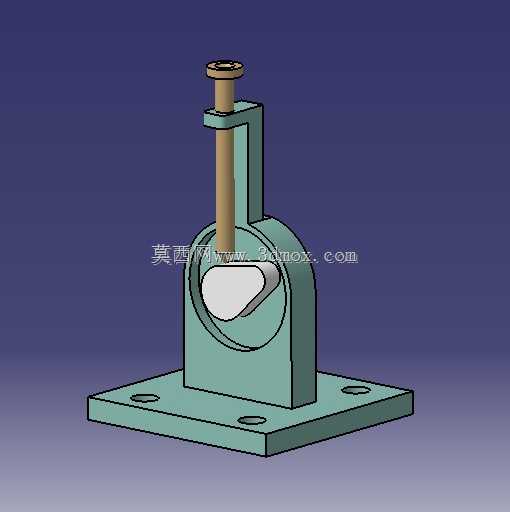

盘形凸轮直动从动件传动机构

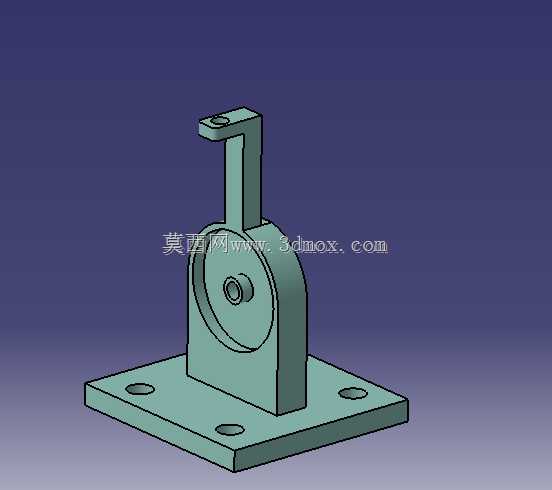

该凸轮从动件机构是机械传动领域中实现运动形式转换的典型基础构件，广泛应用于各类需要将连续旋转运动转化为规律往复直线运动的工业场景中，常见于轻工纺织设备的送料机构、自动化生产线的间歇推料单元、内燃机的配气系统、印刷机械的走纸控制模块以及各类专用机床的进给执行端，能够依靠凸轮轮廓的精准曲线设计，实现从动件端预设的位移、速度、加速度运动规律，满足不同工况下的时序动作匹配需求。从功能特性来看，该机构采用对心直动从动件搭配盘形凸轮的结构形式，从动件端部采用平底接触设计，相比尖顶从动件拥有更大的接触承压面积，能够有效降低接触应力、减少运行过程中的磨损，同时具备更好的传力性能，可适配中等载荷下的连续运转工况；机构的立式支撑座将凸轮组件完全包覆在半封闭腔体内，既能够为凸轮轴提供稳定的旋转支撑，也可对从动件的上下运动起到导向约束作用，避免从动件运行过程中出现偏摆卡顿，保证运动传递的精准性。在设计思路上，该机构优先保障运动传递的可靠性与安装维护的便捷性：底部安装底座采用方形平板结构，四个角点位置预留对称的沉头安装孔，可通过螺栓直接固定在设备安装基面或机架台面上，安装孔的对称布局能够适配不同方向的安装需求，降低现场安装的对位难度；支撑臂与底座采用一体化的刚性结构设计，提升整体机构的抗形变能力，避免高速运转时因支撑刚度不足产生振动异响；从动件导套部分设置在支撑臂顶端，与底部凸轮腔保持同轴度设计，确保从动件的运动方向与凸轮轮廓的推程方向完全对中，减少侧向分力带来的额外磨损。从安装边界与尺寸适配来看，该机构整体结构紧凑，底座的长宽尺寸可适配多数小型自动化设备的安装空间，从动件的伸出行程可根据实际使用需求通过更换不同轮廓曲线的凸轮进行调整，无需改动整体支撑结构；凸轮轴的输入端可直接连接驱动电机、减速箱或其他动力输出端，动力接入方式灵活，能够快速集成到各类整机设备的传动系统中。在实际运行过程中，凸轮随动力轴匀速旋转，其轮廓曲面与从动件平底持续接触，推动从动件沿着导套做上下往复直线运动，可根据预设的凸轮轮廓实现快进、工进、停留、快退的动作循环，精准匹配生产流程中的动作时序要求，无需额外添加复杂的电控程序即可实现稳定的规律运动输出，在纯机械控制的设备中具备极高的应用可靠性。
