小型卧式2×72砂带磨削设备结构设计

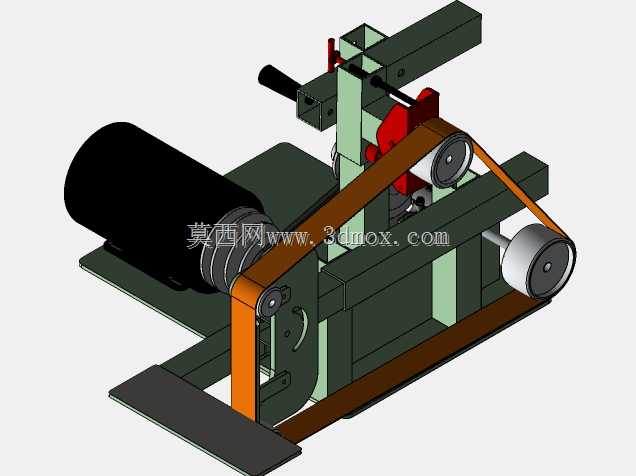

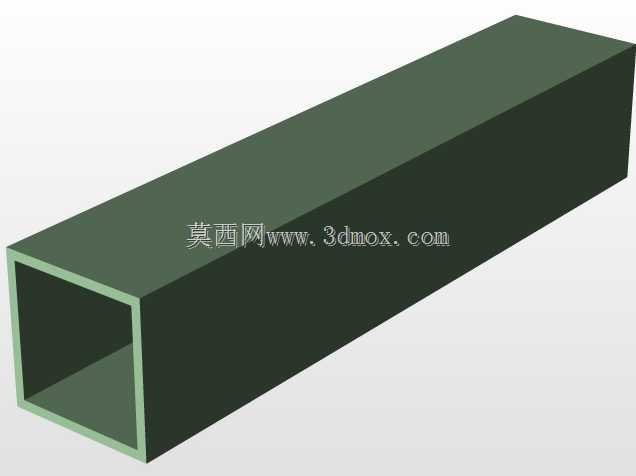

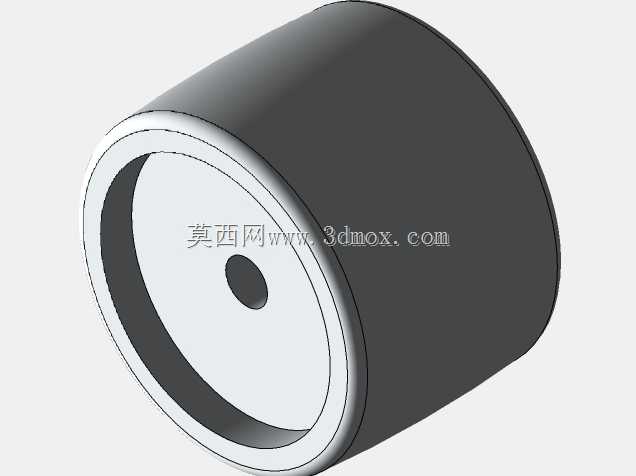

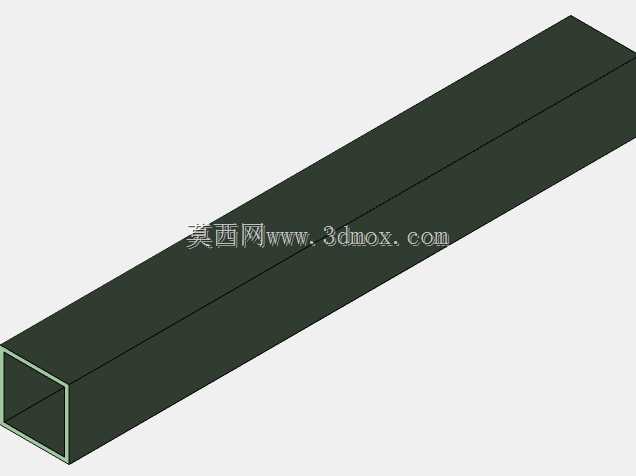

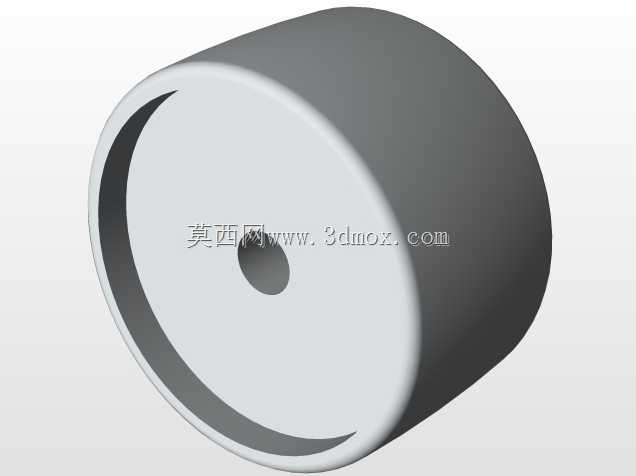

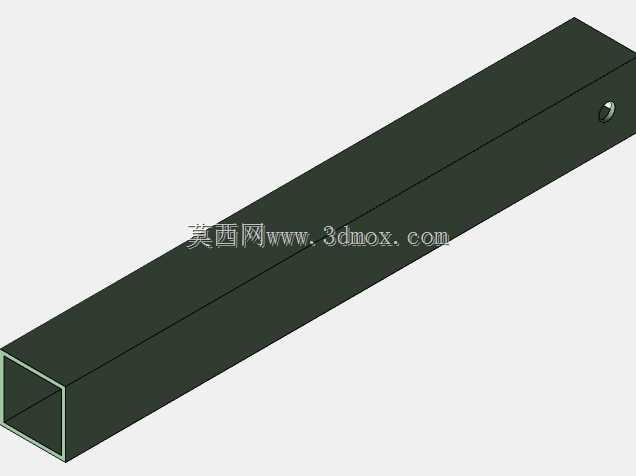

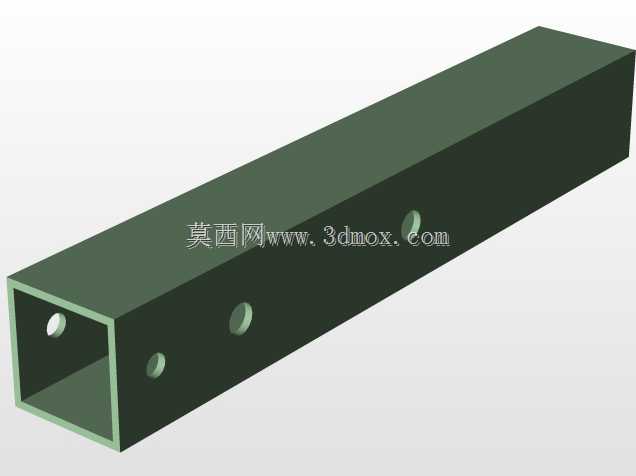

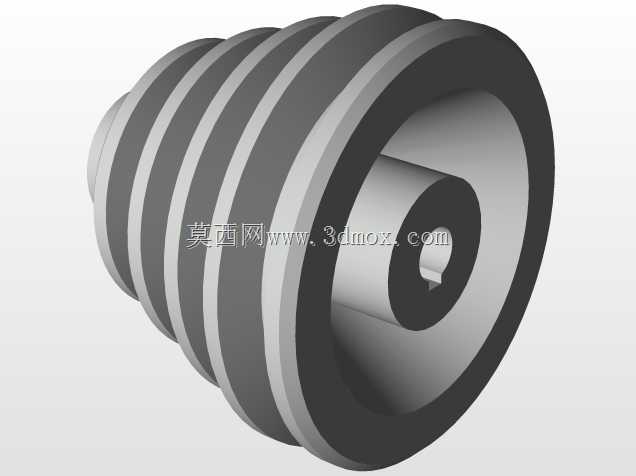

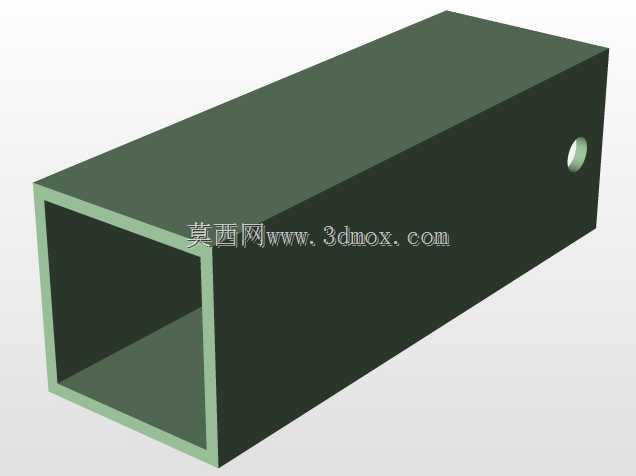

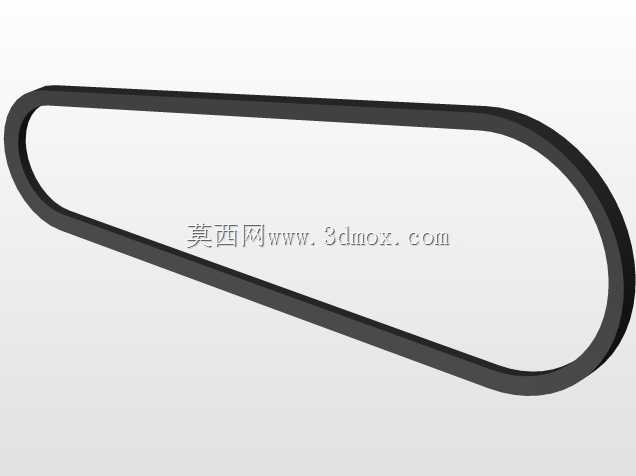

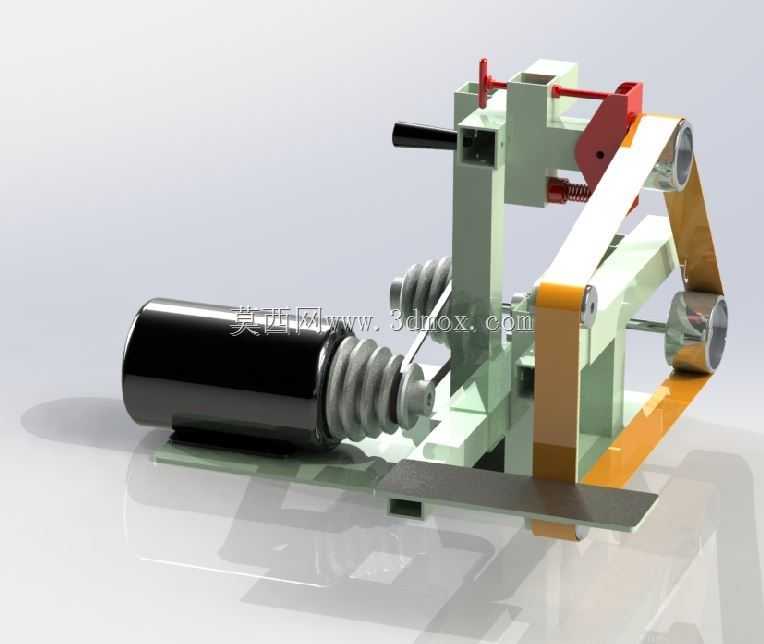

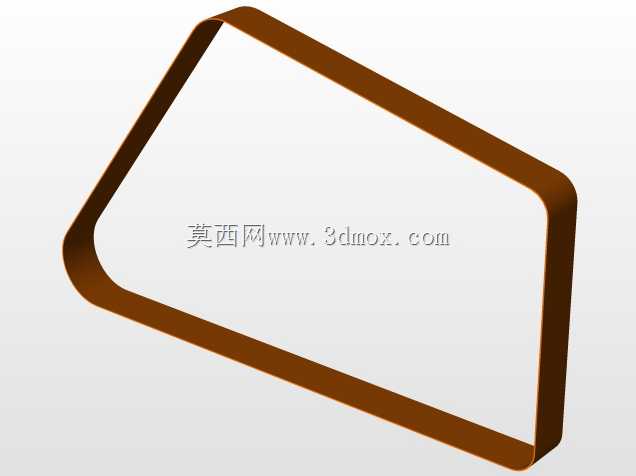

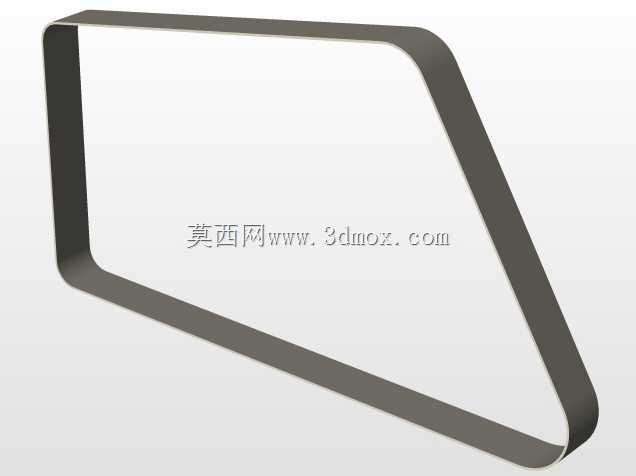

这款小型卧式砂带磨削设备，主要面向个体五金加工、小型机修车间、刀具DIY制作、家用五金维护等场景设计，可覆盖金属工件去毛刺、平面磨削、刀具开刃、异形件抛光、焊缝打磨等多类加工需求，相比大型落地式磨床，它占地空间小、摆放灵活，无需复杂的地基固定，放置在常规工作台面即可开展加工作业，适配小批量、多品类的零散加工场景，能填补大型磨削设备无法覆盖的灵活加工需求。设备采用卧式布局结构，核心的砂带环绕驱动轮、张紧轮与接触轮布置，驱动端搭配独立的动力单元，通过弹簧张紧结构实现砂带的张力自适应调节，作业过程中可根据砂带磨损、受力变化自动补偿张紧量，避免砂带打滑、跑偏或过度张紧断裂的问题。设备设置了可调节角度的工件托板，托板可根据加工需求调整水平角度与前后位置，既可以支撑平面工件完成定厚磨削，也能调整角度适配斜口刀具、异形焊接件的磨削作业，操作端设置的手动调节手柄，可快速调整接触轮的位置与砂带的张紧度，换用不同目数砂带时无需复杂拆装，扳动手柄即可完成砂带更换，大幅降低换型调试的时间成本。从结构设计逻辑来看，这款设备优先考虑了小型加工场景的实用性，整体机架采用框架式焊接结构，兼顾结构刚性与轻量化，所有转动轮组都做了动平衡调校，高速运转时振动量控制在较低范围，避免磨削过程中因振动出现工件表面振纹，影响加工表面质量。设备的动力单元与磨削作业区做了物理分隔，磨削产生的金属碎屑不会飞溅进入动力部件内部，可延长核心动力部件的使用寿命，同时外露的传动部位都做了安全防护设计，避免作业过程中操作人员误触运转部件引发安全风险。安装边界方面，设备整体长宽尺寸适配常规工作台的摆放需求，底部设置了防滑减震垫脚，放置在木质或金属工作台面都能保持稳定，无需额外打孔固定，设备的操作高度符合人体工学设计，操作人员站立作业时手臂自然下垂即可接触工件托板，长时间作业不易产生疲劳。功能特性上，这款设备可适配不同粒度的砂带，更换粗粒度砂带可完成大余量的金属去除、焊缝打磨、铸件飞边清理作业，更换细粒度砂带则可完成工件表面精抛、刀具精细开刃、表面除锈抛光等精加工工序，接触轮采用带一定弹性的材质，磨削接触时可形成柔性接触，既保证磨削效率，也能避免刚性接触导致的工件过磨、表面烧蚀问题，针对小型刀具、小尺寸五金件的加工，设备还预留了附件安装位，可加装小型靠模、角度限位附件，实现定角度、定尺寸的标准化磨削，满足小批量零件的一致性加工需求。
