焊柄专用柄式切割加工设备结构设计

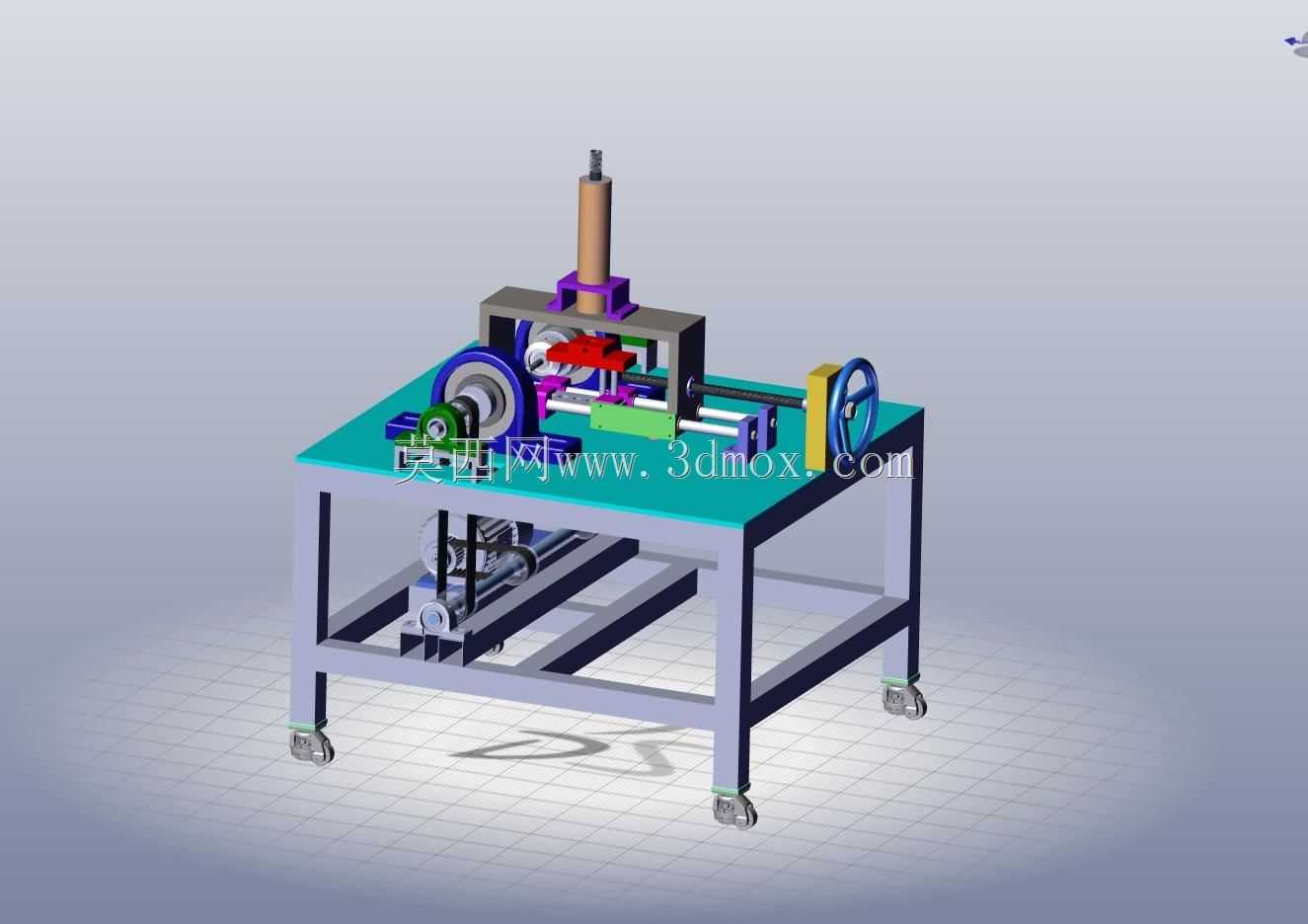

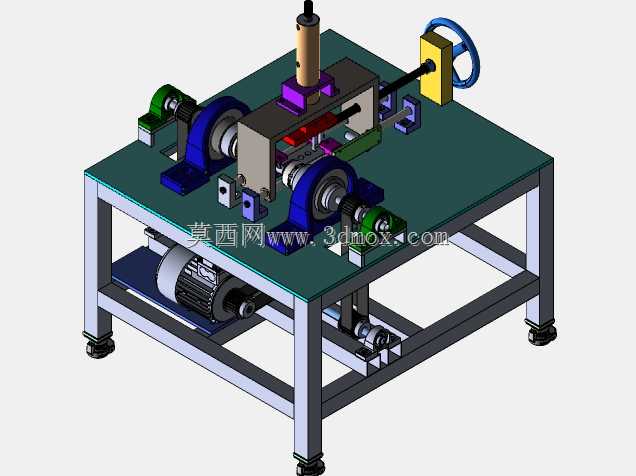

该款柄式切割设备主要面向焊材生产、五金加工车间内的焊柄定长切割工序场景，适配小直径金属棒材、焊柄坯料的批量切断加工作业，可替代传统手工锯切、砂轮片切割的低效作业模式，解决小直径长棒料切割时端面歪斜、夹持打滑、进给力度不均导致的切口毛刺过大等常见加工痛点。设备整体采用台式框架结构，底部为方管焊接成型的支撑机架，机架下方预留动力组件安装空间，上方为平整的操作工作台面，台面通过螺栓固定所有加工功能组件，整体安装边界控制在常规小型工业设备占地范围内，无需额外浇筑安装基础，放置在水平硬化车间地面即可通过底部可调脚杯调平后投入使用，适配中小型加工车间的工位布局需求。设备的核心功能模块分为夹持定位机构、旋转驱动机构、手动进给切割机构、压紧限位机构四个部分：两侧对称布置的夹持旋转组件通过带座轴承固定在台面上，配合可更换的夹套可适配不同直径的焊柄坯料，下方的传动组件将动力传递至夹持端，带动待切割工件绕自身轴线匀速旋转，保证切割时圆周方向切削受力均匀；台面上方设置的立式压紧机构可在切割前对工件中部进行辅助压紧，避免长棒料旋转时出现甩动、振颤问题，提升切割过程的稳定性；侧边的手轮进给机构通过丝杆传动带动切割组件沿工件径向平稳进给，操作人员可通过手轮直观控制进给速度与切削深度，适配不同材质棒料的切削特性，避免进给过快导致的刀具崩损或工件变形。设计过程中优先考虑车间一线操作的实用性与维护便捷性，所有传动部件均布置在台面上方或机架下层易检修位置，夹持夹套设计为快拆结构，更换不同规格工件时无需复杂调试即可快速完成装夹；手轮位置设置在操作人员站立作业的舒适操作高度，配合清晰的行程限位标识，可有效降低操作人员的作业疲劳度；切割工位周边预留了切屑收集空间，可配套小型集屑槽清理加工产生的金属切屑，维持工位整洁。设备的动力组件布置在机架下层空间，通过带传动与上方的旋转夹持机构连接，传动结构简单可靠，传动比匹配小直径棒料切割所需的合理转速，既保证切割端面的光滑度，也可避免转速过高导致的刀具过热磨损问题；整体机架通过焊接后去应力处理，配合台面的加厚钢板设计，可有效吸收切削过程中的振动，保证长时间加工的精度稳定性，适配焊柄类零件对切割端面垂直度、长度尺寸一致性的加工要求。
