柜式铝型材框架激光打标设备结构设计

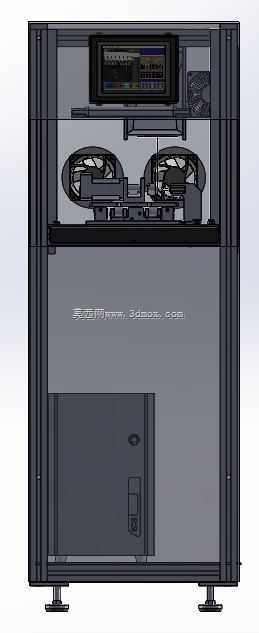

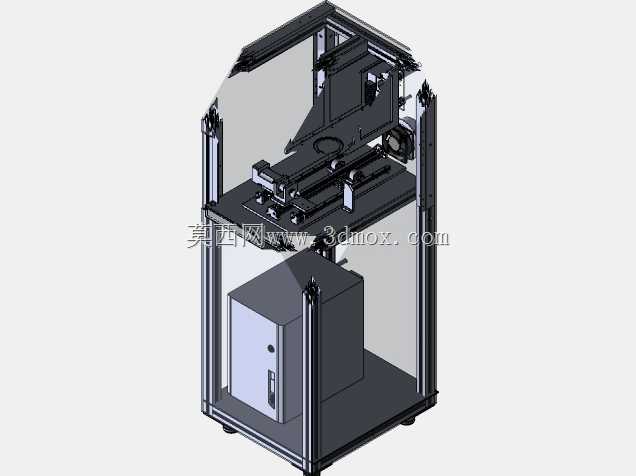

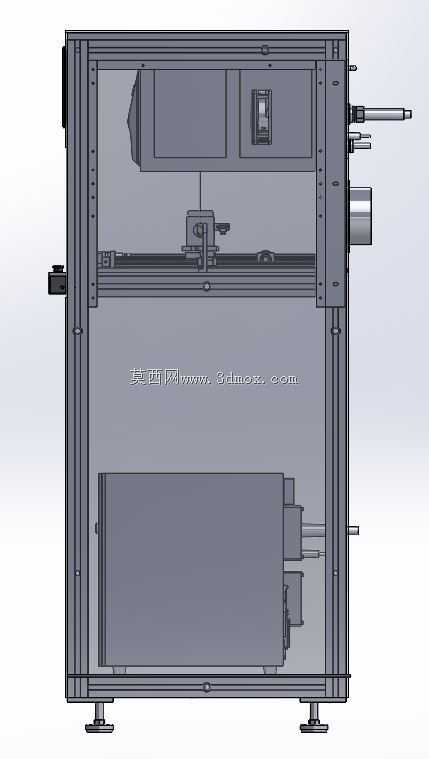

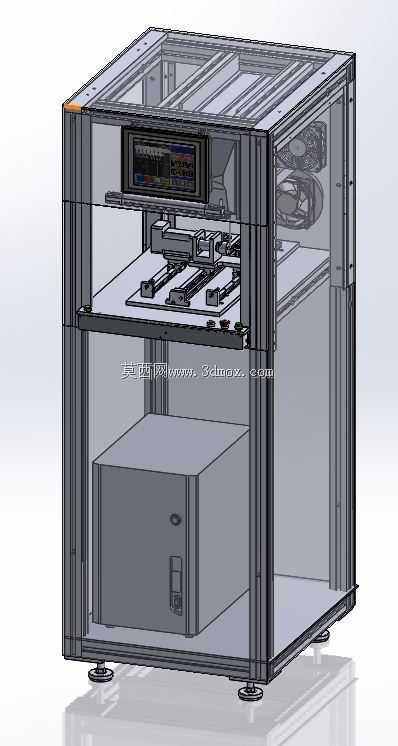

这款柜式激光打标设备的结构设计，主要面向中小批量精密零部件的表面标识加工场景，可覆盖电子元器件、五金配件、塑胶壳体、小型五金工具等多类工件的永久标识打标需求，适配生产车间离线打标工位、小型加工厂批量加工、门店式来料加工等多种应用场景，能够完成文字、二维码、图案、序列号等各类标识的高精度标刻作业。设备整体采用工业铝型材搭建框架主体，搭配透明亚克力防护围板，既保证了框架的结构强度与装配便捷性，也能在打标作业时阻隔激光散射，同时方便操作人员实时观察内部打标状态，兼顾安全防护与作业可视性。整体采用分层式结构布局，上层为核心打标作业区，集成了激光打标头、XY轴移动调节平台、触控操作显示屏，其中移动平台可根据不同工件的尺寸与打标位置灵活调整行程范围，适配不同规格工件的装夹定位需求，触控屏内嵌安装在机架前侧上部，操作人员无需俯身即可完成参数设置、打标路径调试、作业状态监控等操作，符合人体工学操作高度。中层设置置物隔板，可临时放置待加工工件、工装夹具、调试工具等物品，方便作业时随手取用，减少工位周边的物料杂乱堆放问题。下层为独立电控安装舱，采用封闭舱体设计，将激光发生器、主控电路、散热组件、工控主机等核心电控部件集中收纳在舱内，既可以避免加工过程中产生的粉尘、碎屑落入电控部件造成故障，也能通过舱体的独立风道设计提升散热效率，延长核心部件的使用寿命。设备底部安装可调式支撑脚杯，可根据车间地面的平整度灵活调整高度与水平度，保证设备运行时的稳定性，避免因地面不平导致打标位置偏移、精度下降的问题。设计过程中充分考虑了设备的安装边界与工位适配性，整体外形紧凑方正，占地面积小，无需额外复杂的安装固定工序，放置在平整地面调整水平后即可接电投入使用，同时框架预留了充足的扩展安装位，可根据后续使用需求加装自动上下料机构、旋转打标夹具、除尘排烟组件等扩展配件，适配不同的加工需求。设备的走线全部隐藏在铝型材的槽道内部，外部无裸露线缆，既提升了设备整体的整洁美观度，也能避免线缆被工件、工具剐蹭造成的损坏，降低日常维护的难度。
