可调式双轮焊接工件承托旋转装置

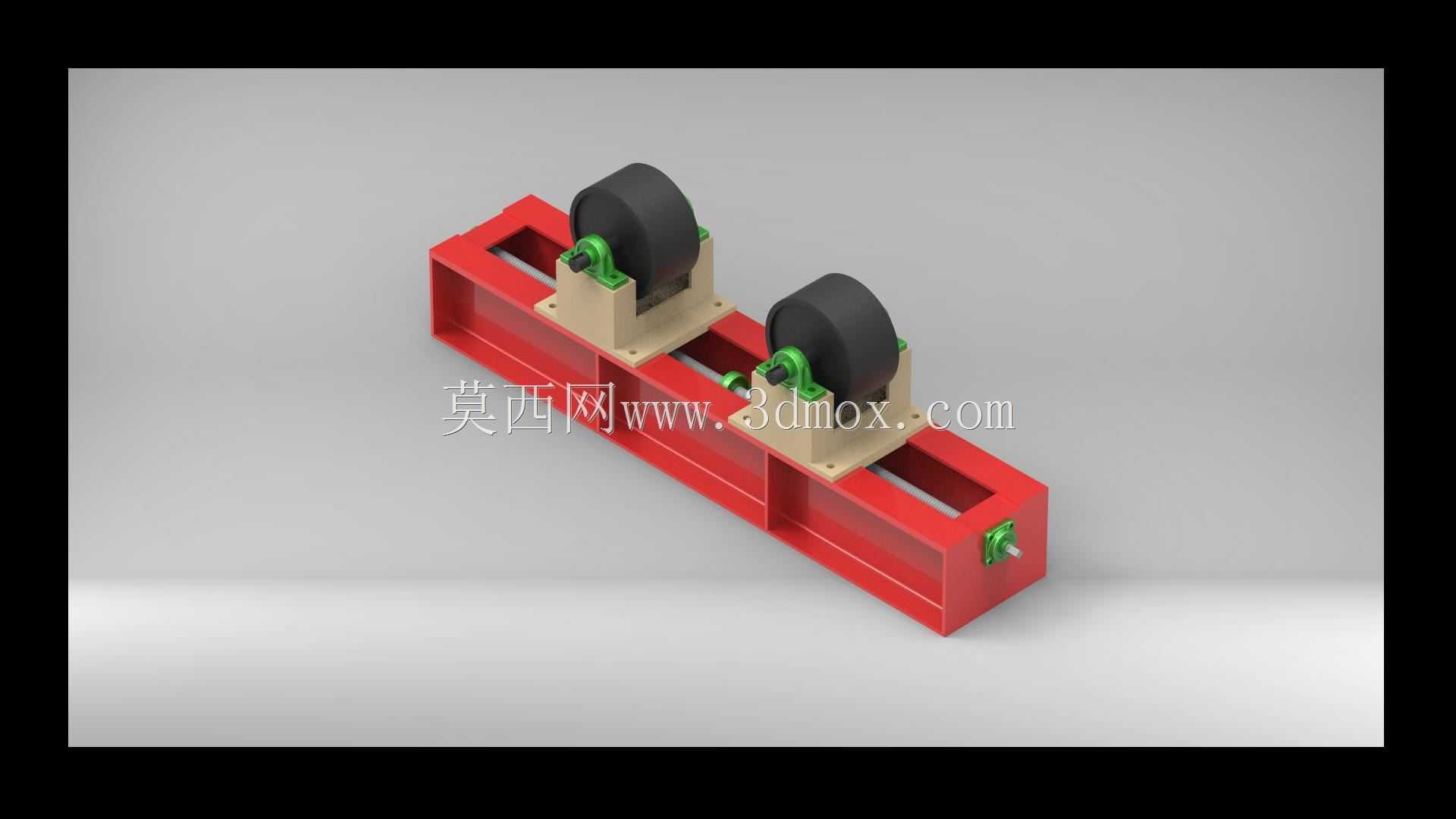

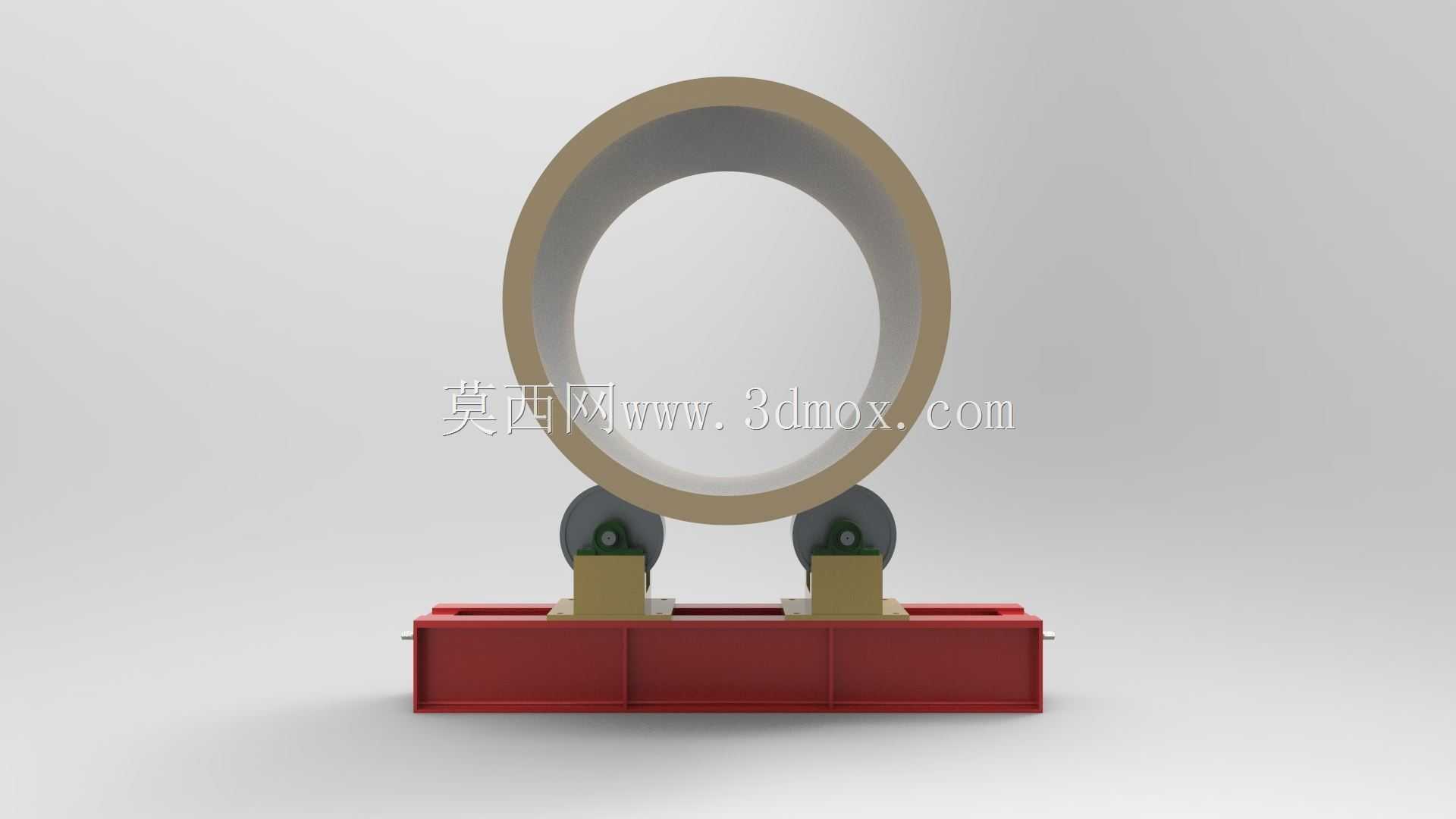

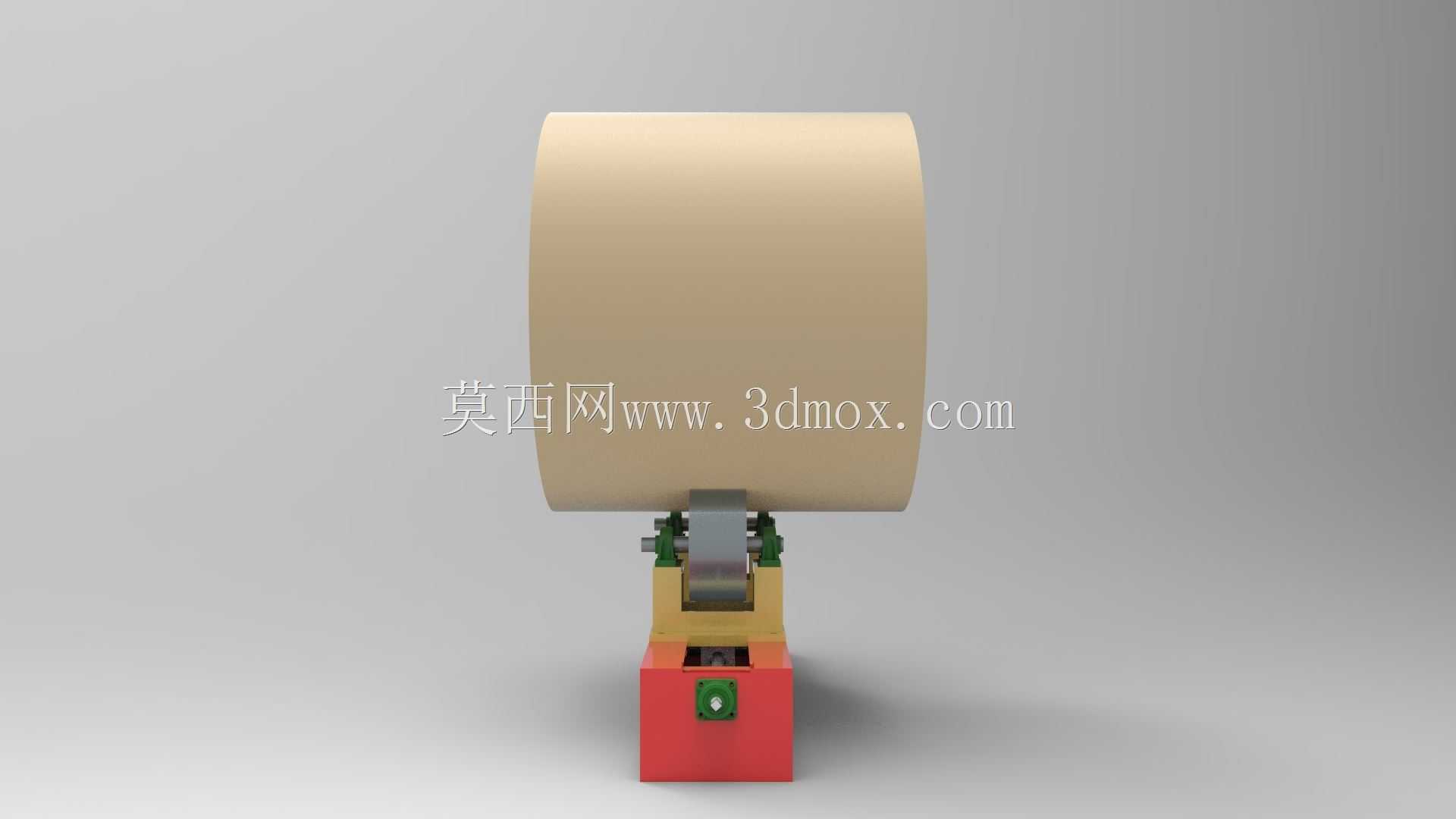

该装置主要应用于金属结构件焊接加工场景，是车间焊接作业中用于承托圆柱形、筒形回转类工件的专用辅助工装，能够在环缝焊接、筒体拼接、管件组对工序中为工件提供稳定的旋转支撑，替代传统固定垫块或人工抬转的作业方式，大幅降低焊接作业的劳动强度，同时保障环向焊缝的焊接连续性与成型质量，避免工件转动过程中出现偏移、窜动导致的焊缝错位、焊穿等质量问题。装置整体采用双滚轮组对称承载结构，底座为一体化焊接成型的长槽型钢结构，具备足够的结构刚性，可承受大吨位筒类工件的静载荷与转动过程中的动载荷，底座上开设的通长调节槽可根据待加工工件的直径、长度灵活调整两组滚轮支座的安装间距，适配不同规格尺寸的回转工件，覆盖从小直径管件到大直径筒体的加工需求，无需额外更换工装即可完成多规格工件的装夹作业。滚轮组件采用高耐磨橡胶材质轮面搭配刚性轮芯结构，橡胶轮面可增大与工件表面的接触摩擦力，避免工件转动时出现打滑，同时能够缓冲工件放置时的冲击，防止金属工件表面被硬接触划伤，滚轮通过带座轴承安装在支座上，转动阻力小，转动过程平稳无卡滞，支座侧边设置的锁紧调节结构可对滚轮的压紧度进行微调，适配不同壁厚工件的支撑需求，避免压力过大导致薄壁工件变形。设计过程中优先考虑了工装的安装适配性，底座底部为平整安装面，可直接通过压板螺栓固定在车间焊接工作平台或者地面预埋板上，整体安装边界规整，无外凸的尖锐结构，不会占用过多作业空间，底座端部设置的调节端座可配合外接驱动组件，实现滚轮的主动旋转驱动，满足自动焊接工况下的工件匀速转动需求，也可作为被动支撑工装配合手工焊接作业使用，无需复杂的管线连接即可快速投入使用。滚轮支座采用模块化设计，单个支座可单独拆卸更换，当滚轮出现磨损后无需整体更换工装，仅需更换对应滚轮组件即可，大幅降低工装的后期维护成本，整体结构无复杂的传动部件，日常仅需对轴承位置定期加注润滑脂即可保障长期稳定运行，适合焊接车间多粉尘、高焊渣飞溅的恶劣作业环境，轮面的橡胶材质也可抵御常规焊渣飞溅的烫损，延长工装的使用寿命。
